ADAPTER ŻYROSKOPU/AKCELEROMETRU 3 OSIOWEGO MPU-6050

Kod:
MOD-328
Waga: Help
2 g
Dostawca:

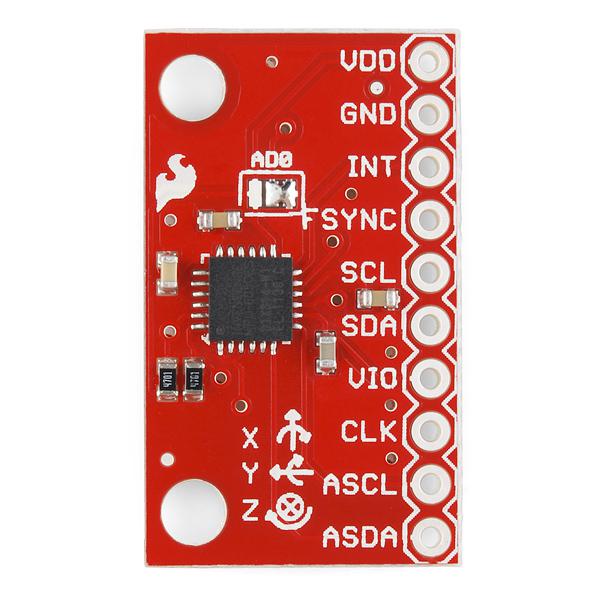

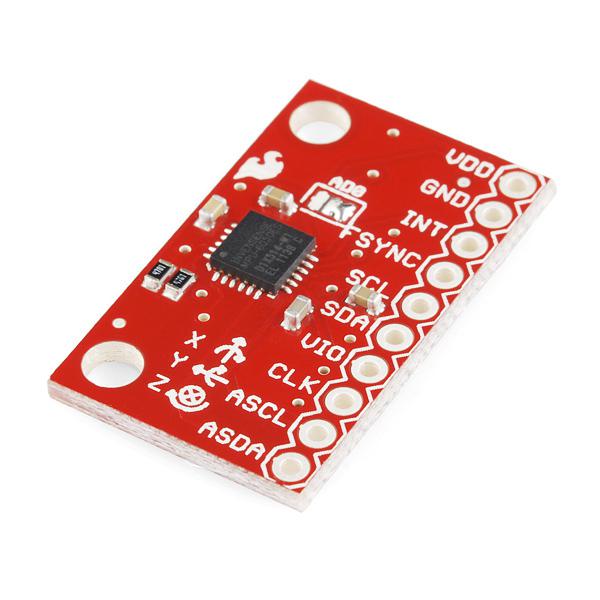

Jest to płytka z gotowym i łatwym do uruchomienia układem MPU-6050. Układ MPU-6050 to scalony czujnik położenia względem Ziemi. Zawiera w sobie 3-osiowy akcelerometr i 3-osiowy żyroskop zapewniające szybki i stabilny pomiar położenia. Dodatkowo posiada koprocesor DMP (Digital Motion Processor) do przeliczania danych z czujników na położenie.

Produkt wycofany ze sprzedaży

Jest to płytka z gotowym i łatwym do uruchomienia układem MPU-6050. Układ MPU-6050 to scalony czujnik położenia względem Ziemi. Zawiera w sobie 3-osiowy akcelerometr i 3-osiowy żyroskop zapewniające szybki i stabilny pomiar położenia.

Układ zawiera też w sobie specjalizowaną jednostke DMP (Digital Motion Processor) umożliwiającą sprzętowe przeliczanie danych z czujników na położenie urządzenia względem Ziemi.

MPU-6050 komunikuje się z mikrokontrolerem za pomocą magistrali i2c (TWI)

W celu poprawy jakości pomiarów układ umożliwia podłączenie magnetometru (kompasu elektronicznego), za pomocą dodatkowej magistrali i2c (TWI).

Parametry techniczne:

  • Wymiary: W mm H mm
  • Waga: XXX g
  • Zasilanie: od 2.375 do 3.46 V
  • Pobór prądu przez żyroskop: 3.6 mA
  • Pobór prądu przez akcelerometr: 500 uA
  • Pobór prądu przez MPU: 250 uA
  • Standard stanów logicznych: Zależny od zasilania 2.4 lub 3.3 V
  • Komunikacja: Magistrala I2C (TWI) 400 kHz
  • Zakres pomiarowy żyroskopu: +/-250, +/-500, +/-1000, +/-2000 stopni/sekundę
  • Zakres pomiarowy akcelerometru: +/-2 g, +/-4 g. +/- 8 g, +/-16 g
  • Rozdzielczość: 16 bitowa dla każdej osi każdego czujnika
  • Szybkość pomiaru żyroskopu: od 4 do 8000 Hz
  • Szybkość pomiaru akcelerometru: od 4 do 1000 Hz
  • Szybkość pomiaru MPU: od 5 do 200 Hz
  • Istnieje możliwość zastosowania bufora z 1024 ostatnimi wynikami
  • Programowalne wyjście przerwań informujące o poruszeniu urządzenia lub dokonaniu pomiaru
  • Dokumentcja: Dokumentacja układu mpu-6050, Schemat płytki

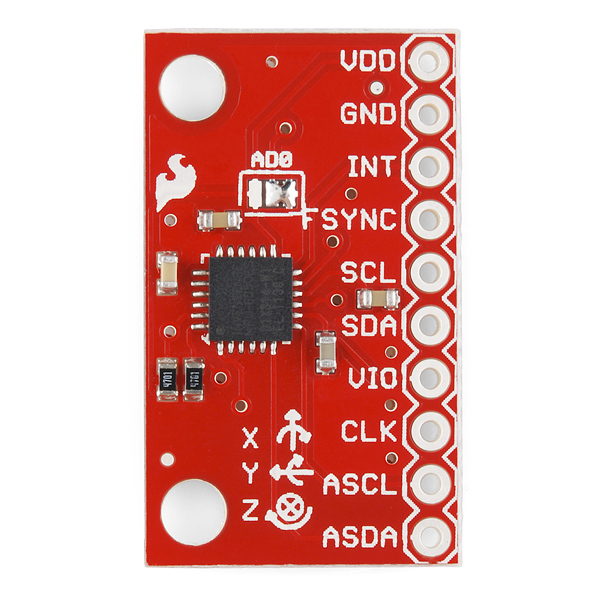

Opis wyprowadzeń:

  • VDD - Zasilanie 2,4 lub 3,3 V
  • GND - Masa zasilania
  • INT - Wyjście przerwania (typu otwarty dren)
  • FSYNC - Wejście synchronizacji wymuszające pomiar z czujników
  • SCL - Wejście sygnału zegarowego magistrali i2c
  • SDA - Sygnał danych magistrali i2c
  • VIO - Wejście napięcia ustalającego standard stanów logicznych
  • CLK - Wejście systemowego zegara układu
  • ASCL - Wyjście sygnału zegarowego magistrali i2c do magnetometru
  • ASDA - Sygnał danych magistrali i2c do magnetometru

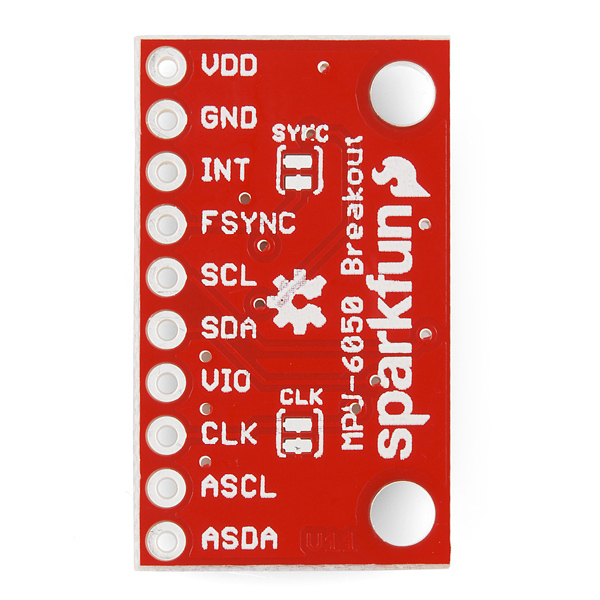

Opis zworek:

  • AD0 - Wybiera adres układu na magistrali i2c (domyślnie podłączony do GND czyli adres 0x68. Po przełączeniu zworki na Vcc, uzysujesz adres 0x69)

  • SYNC - Ustala, czy układ będzie używał wejścia synchronizacji FSYNC (domyślnie podłączony do GND czyli wejście nieużywane)
  • CLK - Ustala czy będzie używany zewnętrzy sygnał zegarowy CLK (domyślnie podłączony do GND czyli wejście nieużywane)

Podłączenie do Arduino:

  • Arduino Duemilanove: Piny 4 (SDA) i 5 (SCL) z grupy "ANALOG IN", piny 3V3 i GND z grupy "POWER"
  • Arduino UNO: Piny 4 (SDA) i 5 (SCL) z grupy "ANALOG IN", piny 3V3 i GND z grupy "POWER"
  • Arduino UNO R3: SDA, SCL w lewym górnym rogu, piny 3.3V i GND z grupy "POWER"
  • Arduino MEGA: piny 20 (SDA), 21 (SCL) z grupy pinów "COMMUNICATION", piny 3.3V i GND z grupy pinów "POWER".

Czujnik wymaga podłączenia przez konwerter poziomów logicznych.

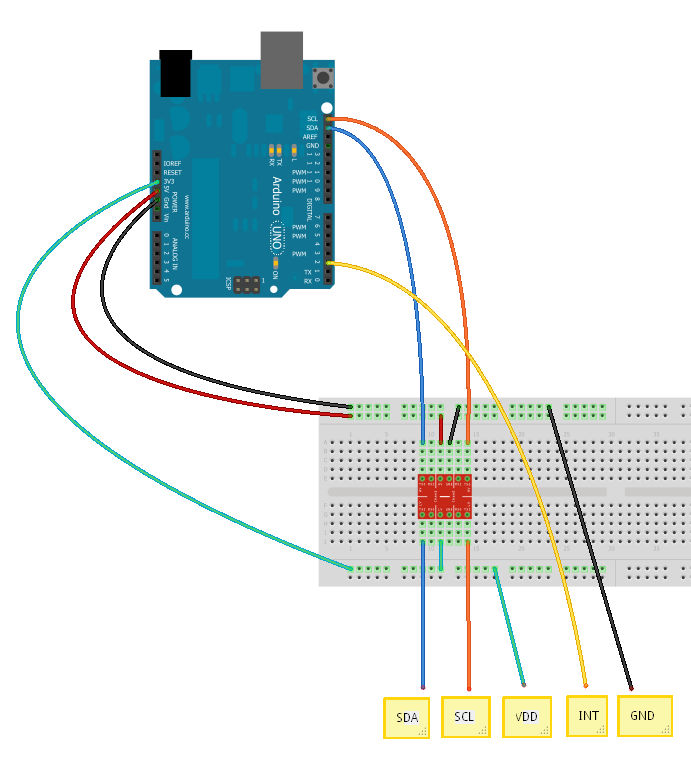

Przykładowe podłączenie do Arduino UNO R3:

Czujnik podłączyłem przez konwerter poziomów logicznych. Żółte etykiety wskazują nazwy sygnałów na płytce czujnika do których trzeba podłączyć przewody. "VDD" należy podłączyć też do "VIO".

Program testowy:

Do czujnika MPU 6050 jest gotowa biblioteka stworzona przez Jeff-a Rowberg. Zawera ona 2 przykłady. "MPU6050raw" odczytuje dane z czujników układu, natomiast "MPU6050DMP6" używa do odczytu danych wbudowany w układ Digital Motion Processor, który automatycznie przetwarza dane z czujników na różne systemy położenia względem ziemi. Biblioteka dla Arduino do obsługi MPU 6050
