Wygodne prototypowanie z ESP-32

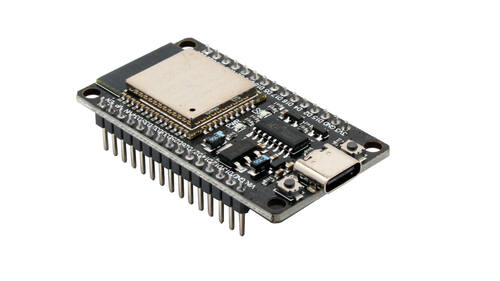

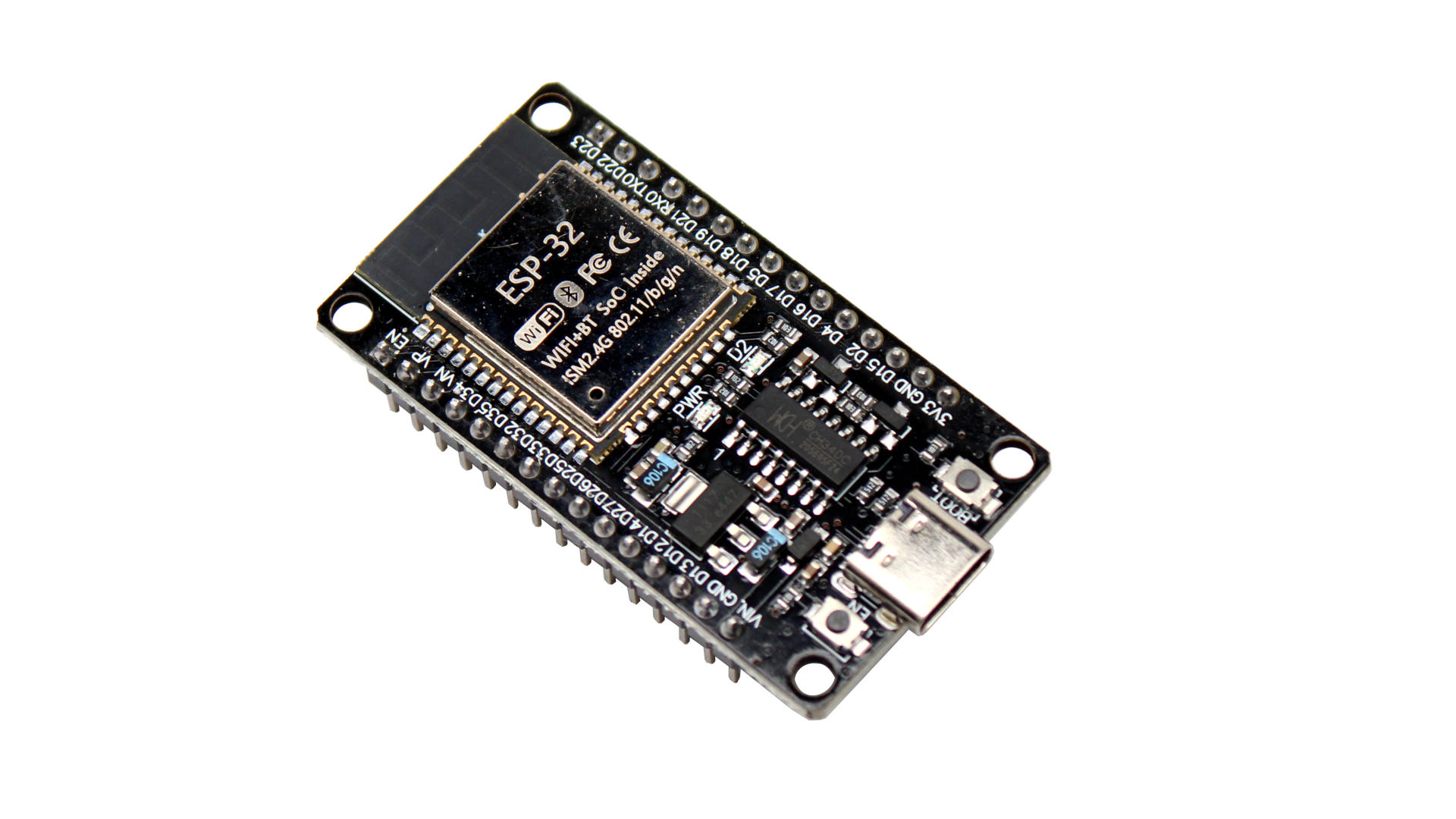

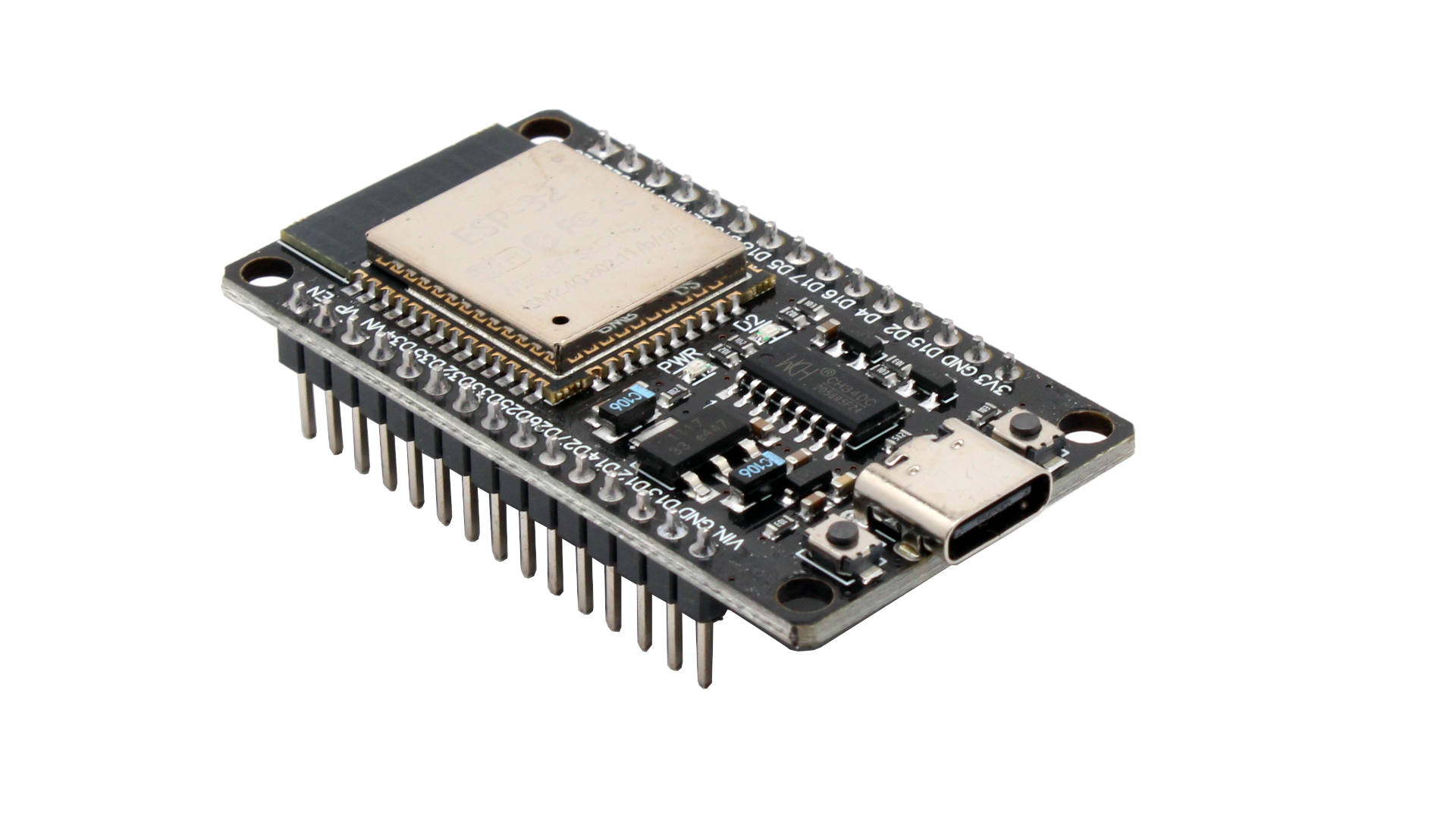

Ten moduł rozwojowy wyprowadza 30 pinów w układzie 2x15 na płytkę stykową. ESP-32 to potężny układ SoC. Posiada wbudowane Wi-Fi, Bluetooth oraz dwa bardzo szybkie rdzenie. Cena również przystępna, dlatego ESP32 stał się bardzo popularnym w rozwiązaniach IoT.

W momencie wprowadzania modułu do sprzedaży procesor na niej został opisany przez esptool jako:

Detecting chip type... ESP32
Chip is ESP32-D0WD-V3 (revision v3.1)
Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None
Crystal is 40MHz

Moduł ten jest odpowiednikiem (rozmiary) MOD-1503.

Specyfikacja:

• rozmiar PCB: 52 x 28.5 mm
• cztery otwory montażowe
• złącze USB C - dzięki niemu zasilisz i zaprogramujesz płytkę, obecnie chyba najpopularniejszy typ złącza
• konwerter USB-Serial, w tej roli CH340 - to on odpowiada za komunikację z układem ESP-32
• regulator napięcia AMS1117 - zapewnia stabilne zasilanie modułowi. W teorii na pin VIN można podać do 15V i ten układ zamieni to na piękne 3.3V. Pamiętaj jednak, że im wyższe napięcie zasilania podasz tym więcej ciepła wydzieli się na układzie.

Linki:

• Opis wyprowadzeń modułu.
