Pewne, jednoznaczne podłączenie

Oryginalny zestaw Sensor Community do podłączenia wszystkich sensorów używał zwykłych kabli F-F. Rozwiązanie bardzo proste, miało jednak dwie wady. Ponieważ były to pojedyncze kable bez żadnego oznaczenia polaryzacji łatwo było podczas montażu o pomyłkę. Trzeba było uważnie liczyć który pin NodeMCU podłącza się do właściwego pinu na sensorze SDS011. Gdy cały proces udało się przebrnąć trzeba było uważać by przypadkiem nie rozłączyć elementów. Nieplanowane szarpnięcie mogło oznaczać konieczność ponownej weryfikacji czy wszystkie kable są na miejscu.

Rozwiązaniem powyższych problemów są dedykowane złącza. My wybraliśmy złącza typu XH. Mają one mechaniczne zabezpieczenie przed odwrotnym podłączeniem. Ponadto połączenie jest o wiele silniejsze. Na tyle pewne, że drobne, przypadkowe szarpnięcie ich nie rozłączy. Zrobiliśmy dla Was specjalną wersję NodeMCU wyposażoną w złącza XH w odpowiednich miejscach (złącze 6 pin i 2 pin). SDS011 ma fabrycznie złącze XH (7 pin) , a do czujnika temperatury (SHT31) wlutowaliśmy też złącze XH (4pin).

Do tego stworzyliśmy dedykowaną wiązkę kablową (z odpowiednimi wtykami XH). Dzięki temu że każde złącze ma różną ilość pinów, nie ma więc możliwości by omyłkowo podłączyć kable nie tak jak trzeba. Każda wtyczka pasuje tylko do jednego gniazda w zestawie. Nie musimy mówić, że to bardzo ułatwia i przyspiesza montaż.

Własnoręcznie zbuduj czujnik smogu!

Ten zestaw pozwala na zbudowanie czujnika czystości powietrza, który jest używany w projekcie Sensor Community (dawniej - Luftdaten.info).

Główne zalety:

• Zestaw zawiera wszystkie potrzebne komponenty
• Urządzenie jest łatwe w budowie
• Montaż nie wymaga lutowania
• Dostępna jest przejrzysta instrukcja krok po kroku
• Czujnik mierzy:
  • Poziom pyłów zawieszonych PM10 i PM2.5
  • Temperaturę
  • Wilgotność względną
• Brak opłat abonamentowych:
  • Zbierane dane są Twoje - Ty decydujesz gdzie je wysyłasz
  • Za dostęp do danych nie musisz nic płacić
  • Czujnik współpracuje z darmowymi aplikacjami do prezentacji danych (np: aqi.eco)
• Dynamicznie rozwijany projekt Open Source

Elektronika + obudowa z kolanek

Oprócz elementów elektronicznych, w zestawie tym znajdziesz również części mechaniczne niezbędne do zbudowania stacji pomiarowej. Może się to wydać nieco śmieszne, ale czujniki w projekcie Luftdaten zamykane są w obudowie zrobionej z dwóch kolanek hydraulicznych o średnicy 75 mm. Taka obudowa jest tania, trwała i odporna na trudne warunki atmosferyczne.

Sprawdzone komponenty i wgrane oprogramowanie

Płytka mikrokontrolera WiFi jest przez nas sprawdzona i posiada wgrane oprogramowanie Luftdaten w języku angielskim. Jest gotowa do użycia. Co równie ważne przy każdym uruchomieniu oprogramowanie czujnika jest automatycznie aktualizowane przez Internet. Polski język interfejsu w razie potrzeby może być zmieniony w ustawieniach.

Montaż stacji jest prosty i nie wymaga lutowania

Instrukcja

Aktualna instrukcja na air.nettigo.pl - w serwisie air.nettigo.pl.

Oficjalną instrukcję projektu Luftdaten.info.pl znajdziesz na stronie projektu: luftdaten.org.pl/index.php/instrukcja/.

Dla Twojej wygody do czujnika SHT31 wlutowaliśmy złącza, więc bez problemu podłączysz go kablami. Nic nie trzeba lutować.

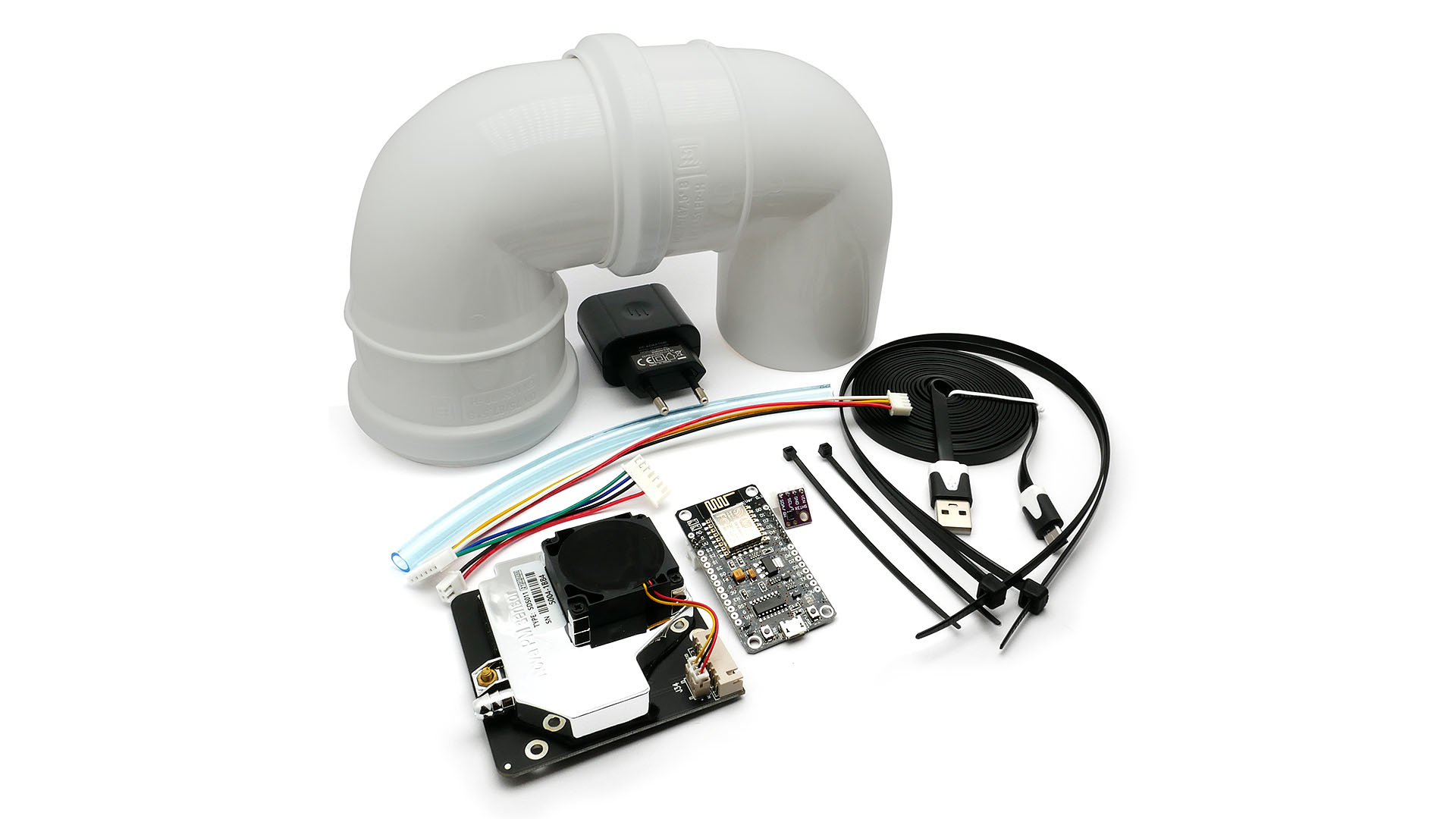

W zestawie:

• Części elektroniczne:
  • 1 szt x Laserowy czujnik pyłu zawieszonego Nova Fitness SDS011 (sam sensor)
  • 1 szt x Moduł WiFi NodeMCU V3 LoLin ESP-12E ze specjalnymi złączami XH - zaprogramowany Firmware w języku angielskim
  • 1 szt x Moduł czujnika SHT31 - precyzyjny czujnik temperatury i wilgotności. Moduł posiada wlutowane złącze do kabli
  • 1 kpl x dedykowana wiązka kablowa do czujników Sensor Community
  • 1 szt x Płaski kabel micro USB 2,75m - aby bez problemu wystawić czujnik za okno
  • 1 szt x Ładowarka USB 5V 1A lub inna podobna
• Części mechaniczne:
  • 20 cm x Przewód techniczny 6 mm - to nim powietrze trafia do czujnika
  • 2 szt x Kolanko hydrauliczne 75mm PP 75 / 87.5° - służą za obudowę
  • 2 szt x Opaska kablowa “trytytka” 100x2.5mm
  • 2 szt x Opaska kablowa “trytytka” 432x4.8mm

Linki:

• Instrukcja montażu zestawu KIT-2132 - w serwisie air.nettigo.pl
