Klon Arduino Pro Micro ATmega32U4 3.3V / 8MHz

UWAGA! Sprzedawana płytka jest klonem

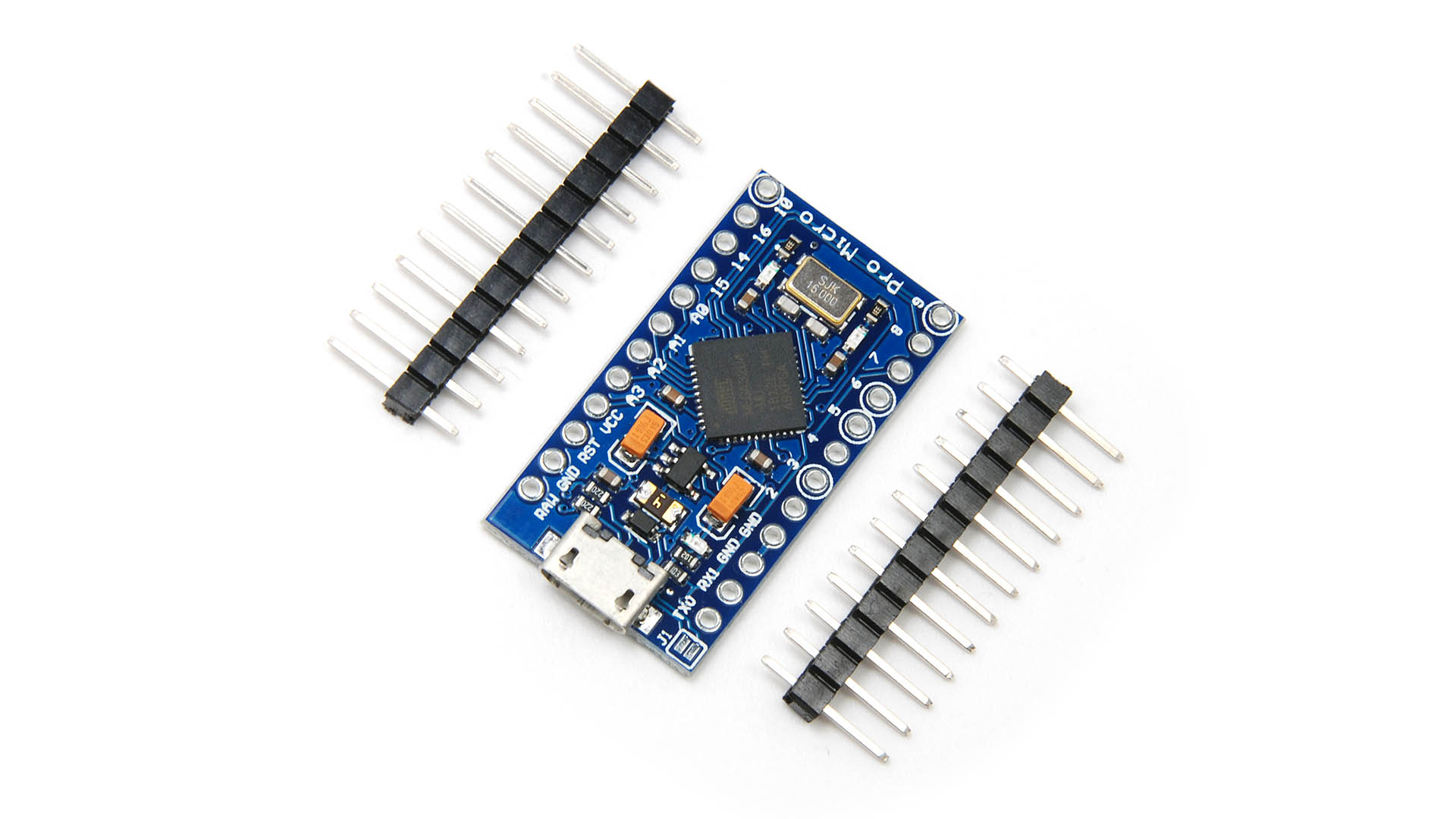

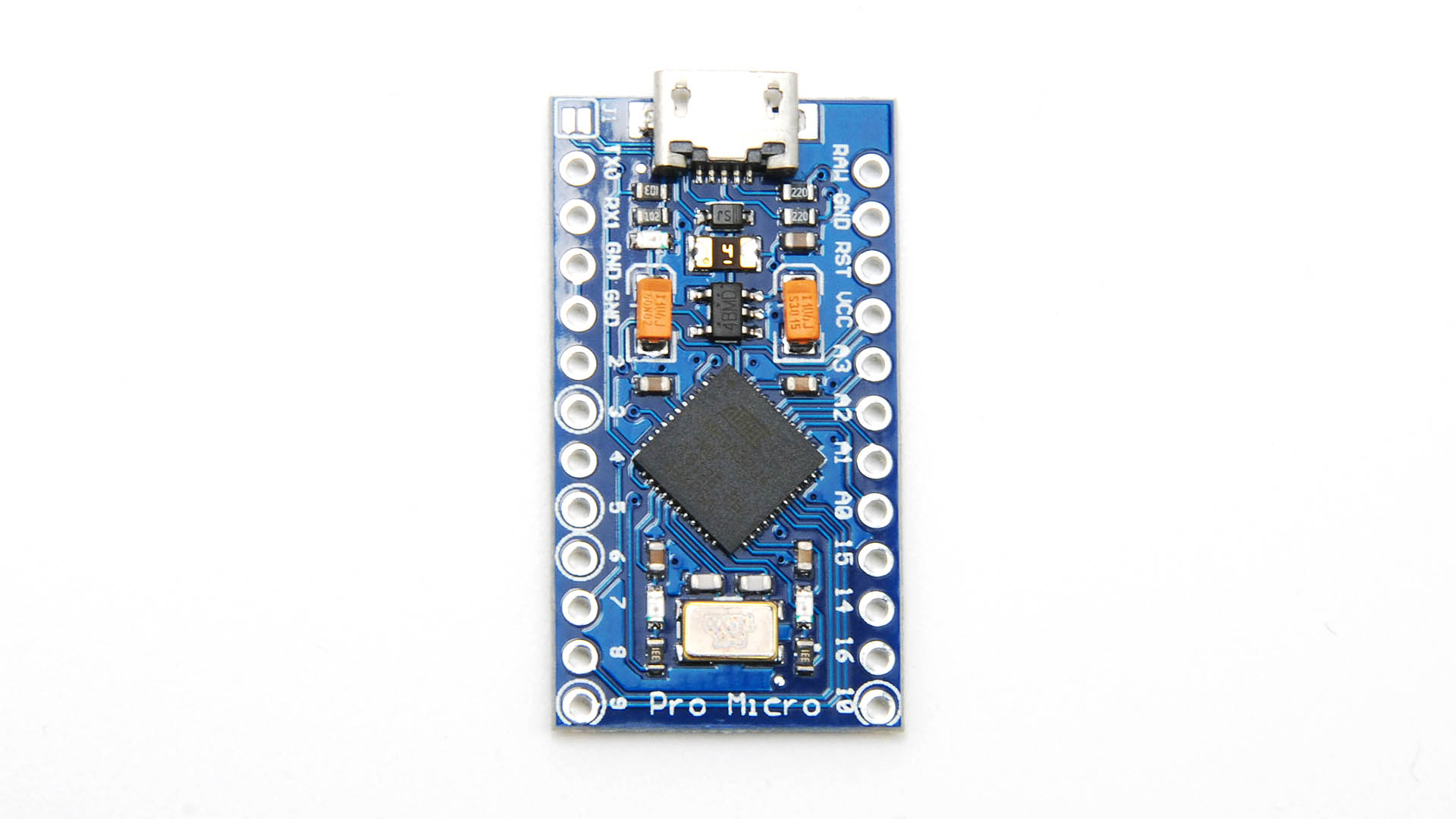

Zdjęcia przedstawiają wersję 5V. Od wersji 3.3V różnią się kwarcem i oznaczeniami na regulatorze napięcia

Płytki zgodne z Pro Micro są podobne do Leonardo, ale sa małe. Podobnie jak w nim czy w Teensy 2.0 sercem płytki jest układ ATmega32U4 z natywną obsługą USB. Daje to ogromne możliwości. Po pierwsze nie potrzebujemy konwertera USB-Serial do programowania płytki i komunikacji. Po drugie, układ może modyfikować swój deskryptor USB przedstawiając się jako różne urządzenia: klawiatura, mysz, joystick, port szeregowy, itp. Dlatego, też klon Pro Micro jest idealnym rozwiązaniem gdy mamy mało miejsca, a potrzebujemy USB w naszym projekcie.

To jest wersja pracująca w logice 3.3V. Obniżone napięcie pracy pozwala bez konieczności stosowania dodatkowych układów (jak konwerter poziomów logicznych) podłączać sensory pracujące też w logice 3.3V (GPS, różne czujniki). W tej chwili zdecydowana większość ciekawych układów podłączona do logiki 5V może ulec uszkodzeniu. Ze względu na możliwości ATMega32u4, zasilanie 3.3V oznacza nieco niższe taktowanie procesora, więc płytka pracuje z zegarem 8 MHz. Jeśli potrzebujesz więcej mocy wersja 5V/16 MHz

Specyfikacja:

• Układ: ATmega32U4 3.3V/8MHz
• Gniazdo micro-USB do programowania
• 12 cyfrowych pinów (w tym 5 pinów PWM)
• 9 10-bitowych pinów ADC
• Sprzętowy interfejs szeregowy
• Wymiary: 33 x 17.8 mm

Linki:

• Tutorial w j. angielskim na temat podłączenia i używania Pro Mirco
