Niesiemy wam 4 iterację WiFi LoRa 32

Kolejna płytka z serii Heltec WiFi LoRa 32 to już 4 wersja tego produktu. I przynosi sporo zmian w porównaniu do WiFi LoRa 32 V3.

Sercem pozostał procesor ESP32-S3 ale zmieniony został na wersję S3R2. Oznacza to, że do dyspozycji masz (oprócz standardowej pamięci SRAM) 2 MB pamięci PSRAM (dostępnej przez QSPI). Jest ona nieco wolniejsza niż pamieć wbudowana bezpośrednio w chip ESP32, ale te 2MB świetnie nadaje się na jakieś większe dane/bufory.

Układ radiowy to SX1262 (jak w V3) ale… to jest wersja High Power - moc nadawcza to aż 28 dBm! Nie trzeba mówić, że każdy dodatkowy dBm to możliwość użycia modułu w większej ilości przypadków (ale uważaj by nie przekroczyć dozwolonej mocy nadawczej dla całego toru nadawczego).

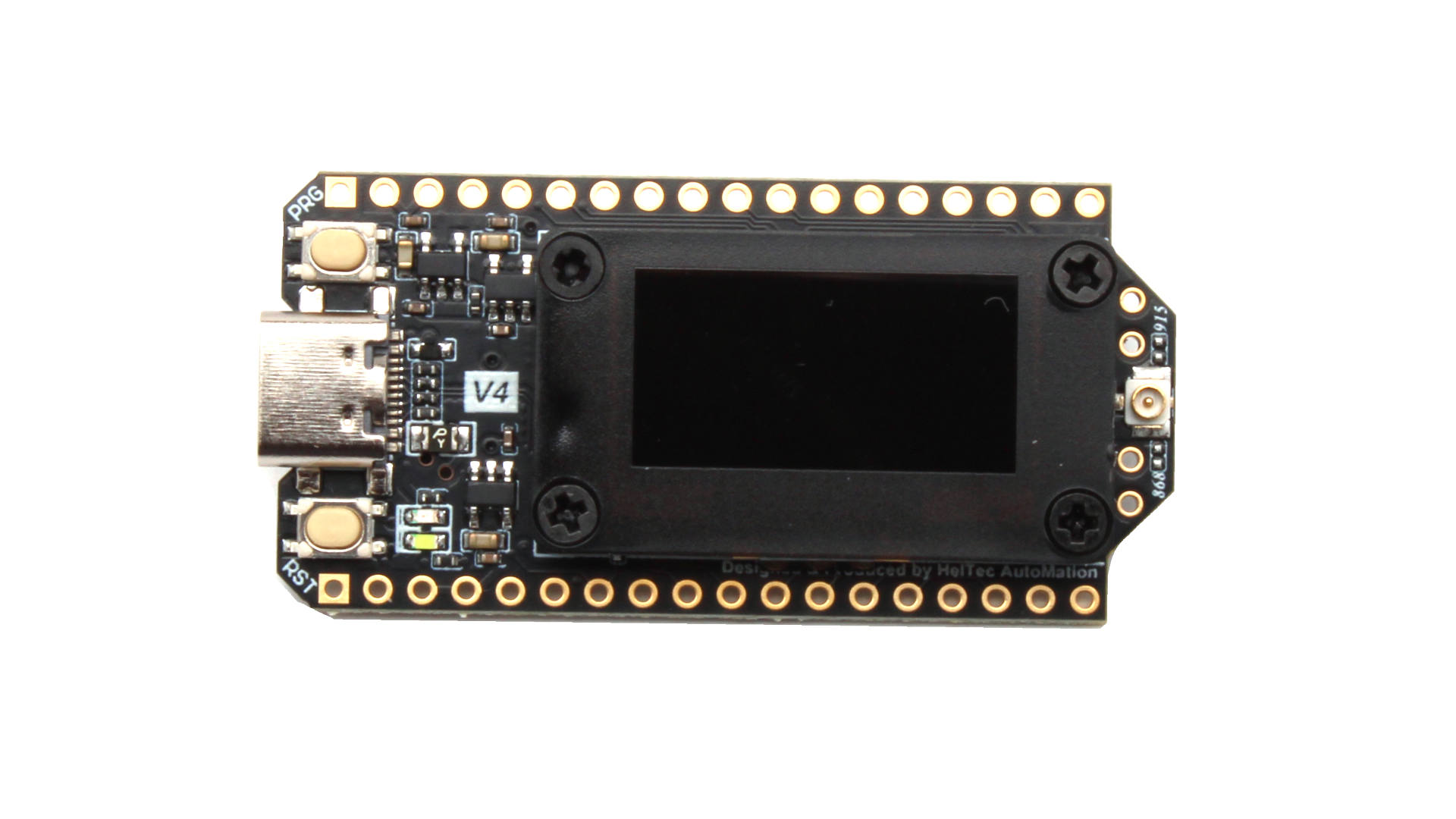

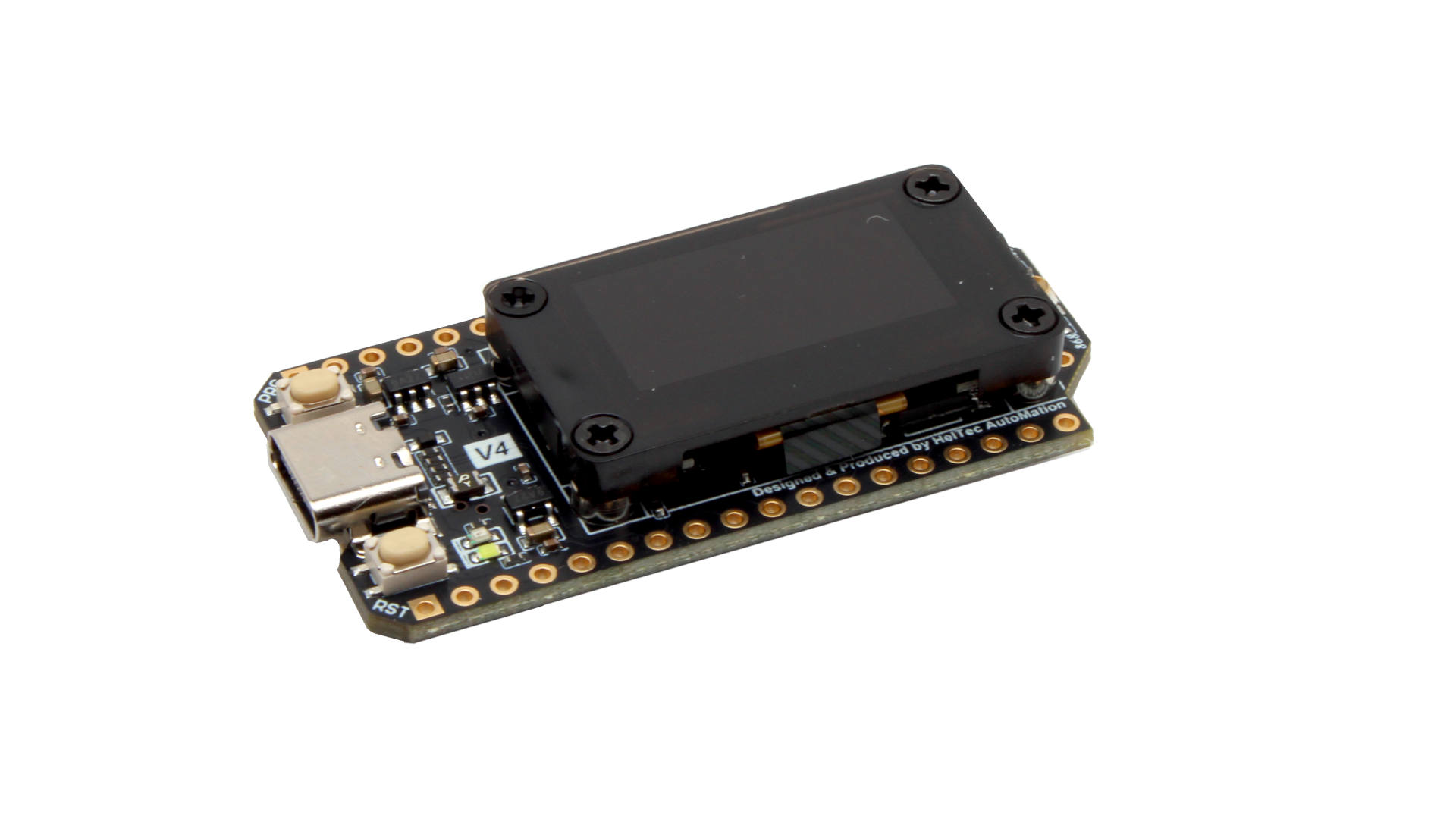

Kolejna istotna zmiana to moduł wyświetlacza OLED. A dokładniej jego mocowanie. Tym razem, w wersji V4 sam OLED został przykryty przezroczysta pokrywą i osłonięty obudową. Dla każdego makera jest jasnym, że taki rozwiązanie jest bardziej odporne na uszkodzenia mechaniczne. Testując swoje projekty, gdy nie masz dla niego od razu obudowy nie musisz tak bardzo uważać by nie uszkodzić ekranu. Obudowa ekranu ma w sobie też zintegrowaną antenę 2.4GHz, dzięki czemu “zniknęła” sprężynka będącą anteną 2.4 GHz z poprzednich wersji. Całość zyskała wizulanie na tej zmianie.

Znacznie poprawiono też możliwości związane z pracą na baterii. Poprzednie wersje oferowały “zwykły” układ do ładownia baterii LiPo, wersja V4 ma układ przystosowany również do pracy z niewielkimi panelami solarnymi, więc można już bezpośrednio podłączyć V4 do panelu. Praca modułu w lokalizacjach z dala od sieci zasilającej stała się jeszcze prostsza. Na dole płytki znajdują się dwa złącza SH1.25 - jedno do baterii LiPo, drugie do podłączenia panelu.

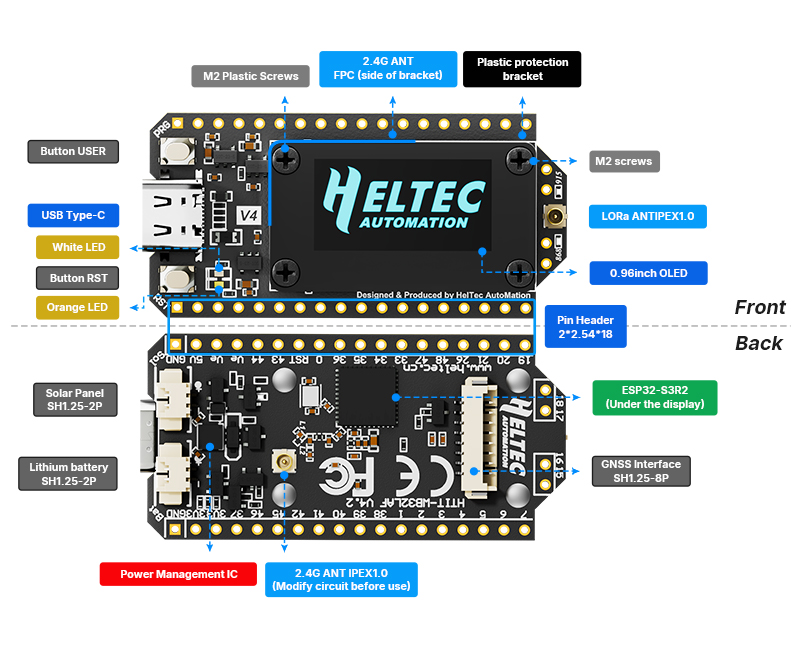

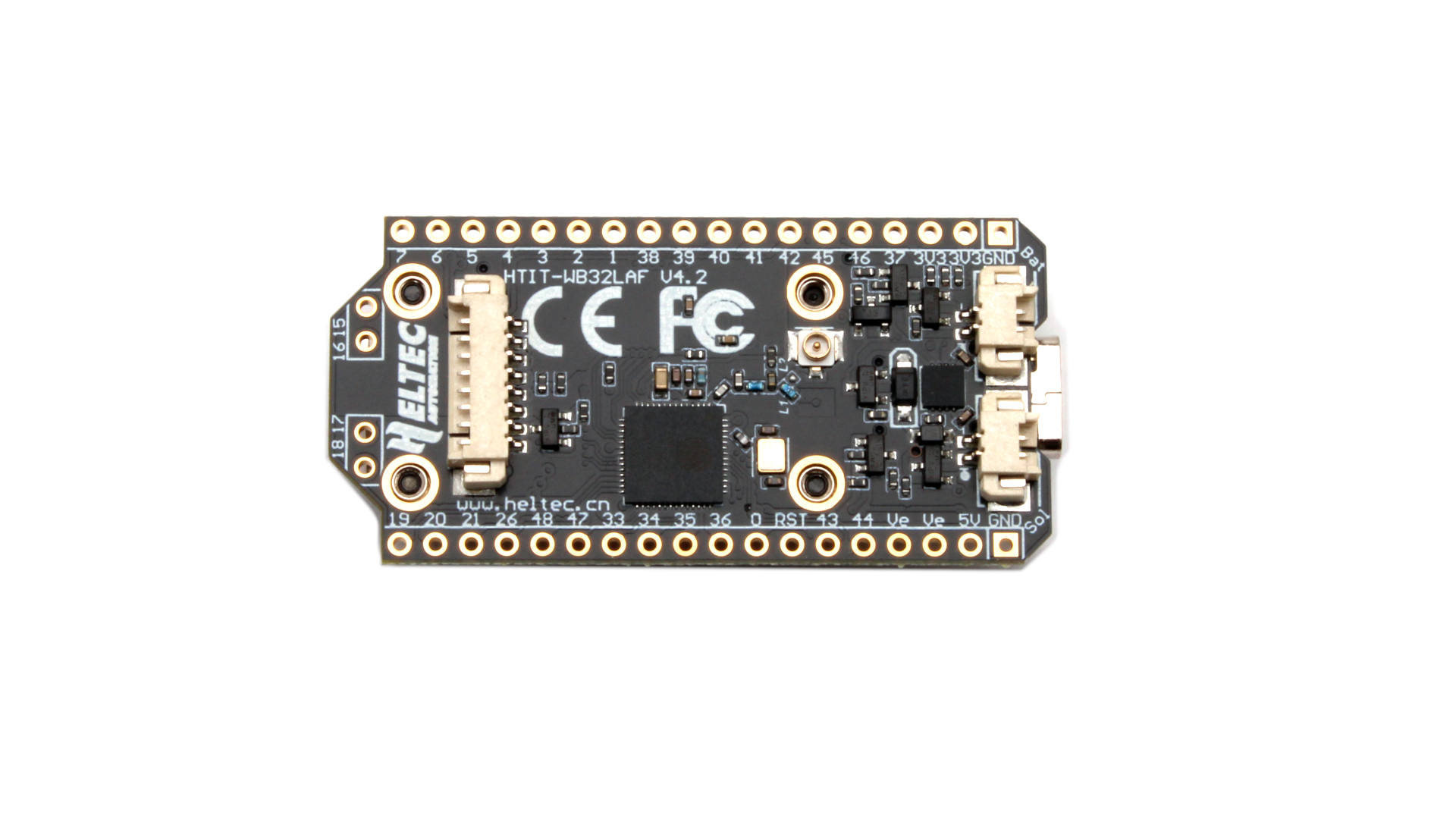

Patrząc na spód płyki PCB w oczy rzuca się również większe, 8-mio pinowe złącze. Tak, to złącze do podłączenia modułu GPS!

Zmiany, zmiany, zmiany!

Jak widać - zmian jest sporo, dlatego też Heltec obiecuje, że na razie wersje V3 i V4 będą dostępne równolegle. Pinout obu modułów jest zgodny (v4 ma dodatkowe 4 piny ale są one na jednym z krótszych boków, więc układ i funkcjonalność głównych pinów w obu wersjach jest identyczna), ale zmiany mocowania ekranu i dodatkowe złącza (panel solarny, GPS) powodują że płytki nie sa w pełni równoważne. Dlatego - na razie dostępne będą obie wersje.

Pamiętaj, nim podłączysz zasilanie do modułu, podłącz antenę (załączona do modułu) do toru LoRa. Jeśli tego nie zrobisz, jest szansa że uszkodzisz moduł radia LoRa.

Specyfikacja:

• Producent: Heltec
• Procesor: ESP32-S3R2
  • Dwa rdzenie 240 MHz
  • WiFi do 150Mbps 802.11 b/g/n/e/i
  • Bluetooth (LE), Bluetooth 5, Bluetooth Mesh
  • Flash: 16MB (zewnętrzny)
  • Pamięć PSRAM 2MB (QSPI)
• Radio: Semtech SX1262
• Złącze anteny zewnętrznej: IPX (U.FL) (antena dołączona do modułu)
• Ekran OLED:
  • Przekątna: 0.96”
  • Sterownik: SSD1306
  • Rozdzielczość: 128x64 px
• Wbudowany układ ładowania akumulatora Li-Ion/Li-Po z możliwością pracy na zasilaniu z panelu solarnego
• Złącze USB C
• Złącze akumulatora: 2pin raster 1.25 mm (dedykowany kabel SH1.25)
• Wymiary: 50,2 x 25,2 x 10,2 mm

W zestawie:

• Moduł Heltec WiFi LoRa 32
• 2 drabinki goldpin + 2 x dwa goldpiny
• antena 868MHz (typu sprężynka)
• 2 x przewód ze złączem JST do podłączenia zasilania batteryjnego/panelu solarnego
