UWAGA! Sprzedawana płytka jest klonem

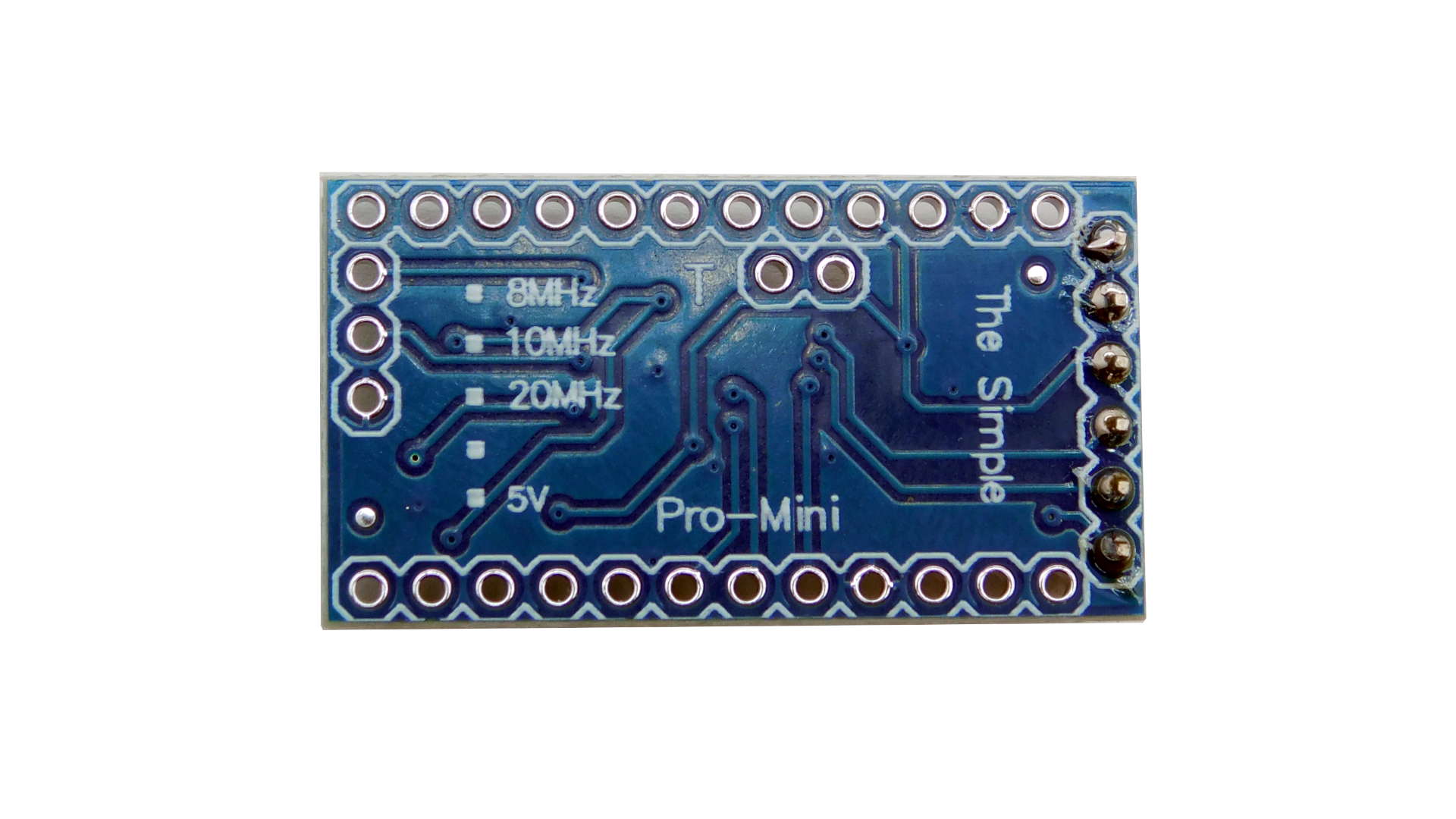

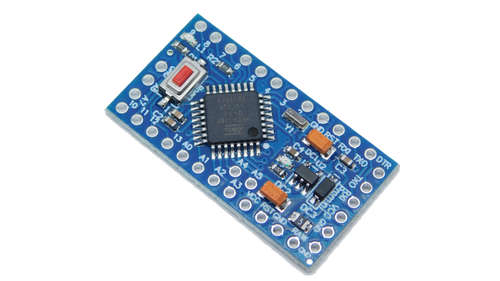

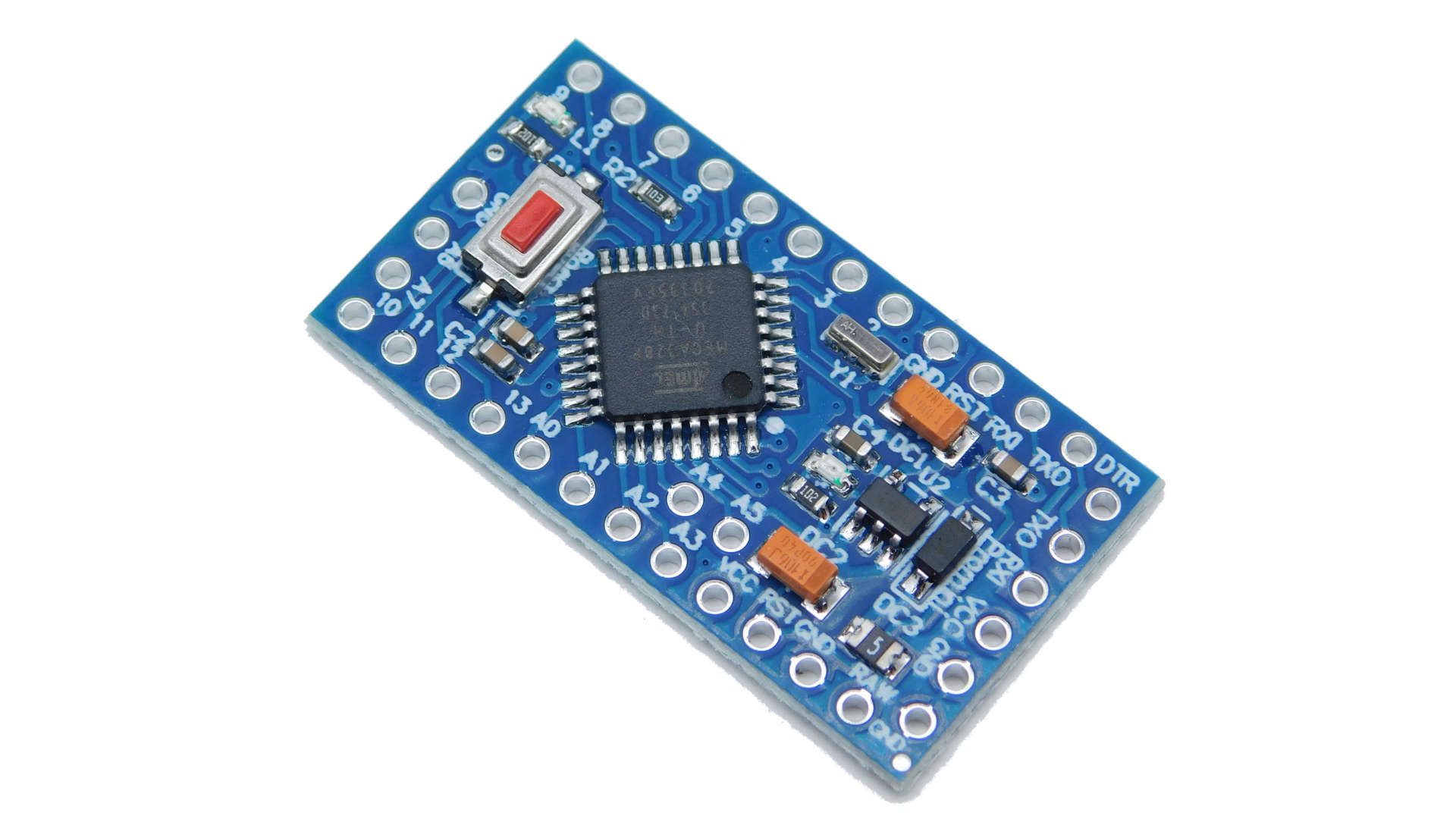

Oto klon Arduino Pro Mini.

Jaki klon jest widzi każdy. I już na pierwszy rzut oka widać, że klon to nie byle jaki. Funkcjonalnie to dokładnie to samo co oryginalne Arduino Pro Mini od SparkFun. Skopiowano płytkę w wersji 2. PCB ma dokładnie taki sam układ, dokładnie te same komponenty. Pro Mini oparte jest o mikroprocesor ATmega328P, całość w montażu SMD (powierzchniowym).

Czy to ważne jakiego klona się używa? To zależy… Wiedz, że na rynku dostępnych jest wiele różnych klonów Pro Mini. Jeżeli chodzi o jakość, to jak zawsze jedne są lepsze, inne zaś gorsze. My sprowadziliśmy idealne kopie płytek sprzedawanych przez SparkFun. Są to referencyjne płytki w wersji V2. Dlaczego stosujemy klony? Idea jest taka, aby obniżyć koszt projektu. Dlatego naszym zdaniem przerabianie już zaprojektowanych rozwiązań tak aby pasowały do nowej tańszej płytki nie wpisuje się w tą “taniość”. Znacznie prościej jest wymienić droższą płytkę na tańszą kompatybilną.

W zestawie znajdują się listwy goldpin, dwie proste 12-pinowe, oraz jedna kątowa 6-pinowa do podłączenia programatora. Złącze programatora zgodne jest ze standardem FTDI. Listwy goldpin przydadzą się gdy chcemy płytkę wykorzystać na płytkce stykowej lub przylutować ją do płytki uniwersalnej.

Specyfikacja:

• Mikroprocesor: ATmega328p
• Logika: 5V
• Zasilanie: Zasilanie 5 - 12V
• Zegar: 16MHz
• Brak złącza USB
• Nie ma przylutowanych złącz (złącza goldpin w zestawie)

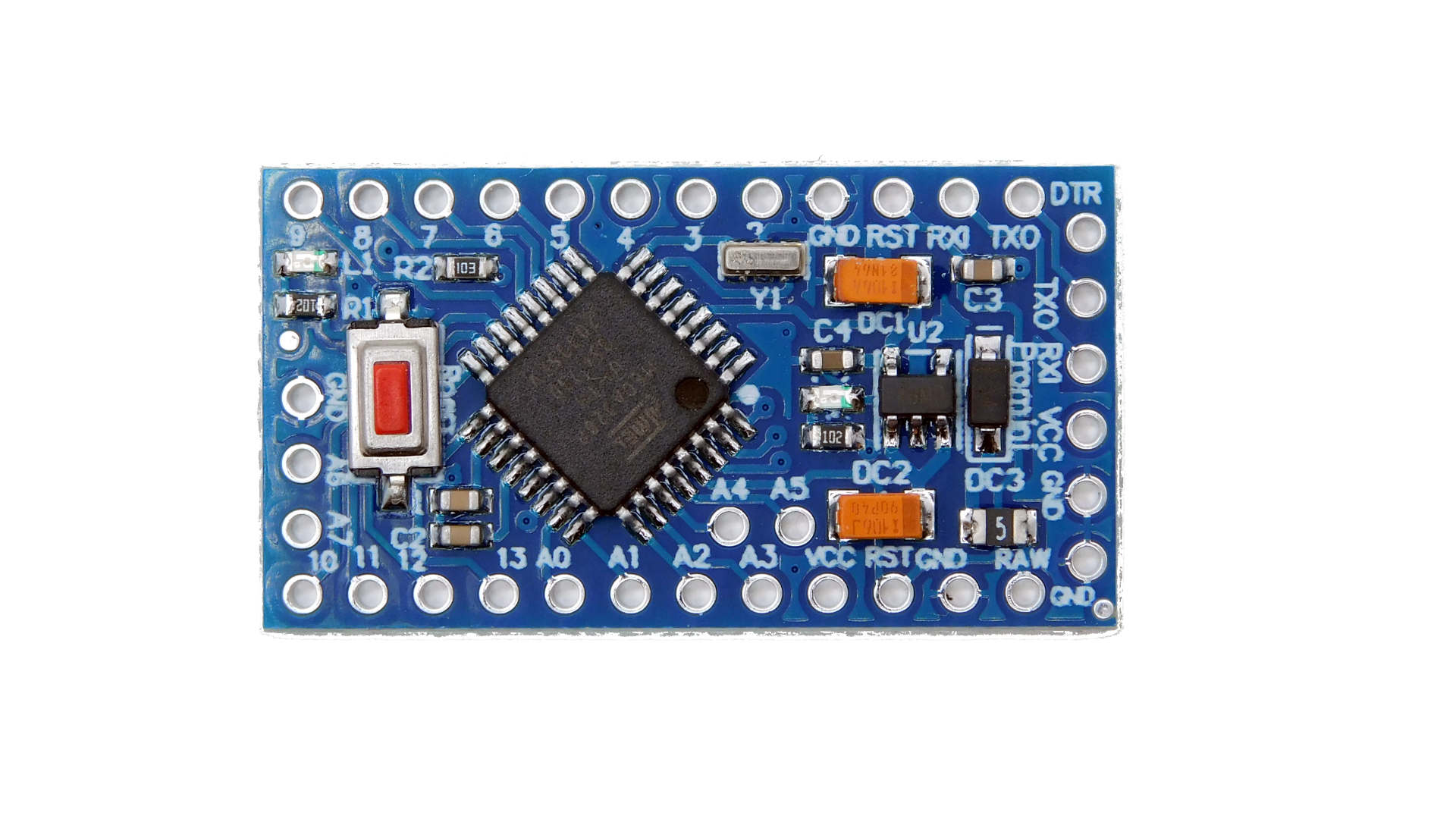

• Moduł zasadniczo identyczny jak wcześniejszy klon, tylko piny A5 i A6 znajdują się w innym miejscu, również dodatkowe GND znalazło się na płytce
• Rozmiar PCB 33 x 18 mm

Złącza goldpin, a może kable?

Do Pro Mini można przylutować dołączone złącza golpin lub bezpośrednio kable. Wszystko zależy od tego, czego akurat potrzebujesz w swoim projekcie. Pro Mini jest na tyle tanią płytką, że poświęcenie jej na potrzeby jednego projektu wydaje się być rozsądne. Jak wszystkie płytki z serii Mini jest to produkt dla osób, które mają doświadczenie z elektroniką i Arduino. Niewielki rozmiar płytki i niska cena okupione są pewnymi ograniczeniami. Płytka nie posiada złącza USB. Próżno szukać na niej też konwertera USB-Serial. Do jej zaprogramowania wymagany jest zewnętrzny konwerter.

Logika 5V, zegar 16MHz

Ta wersja Pro Mini pracuje na standardowym napięciu i częstotliwości. Dokładnie tak jak w przypadku Arduino UNO jest to 5V i 16MHz. Do pracy z modułami w logice 3.3V wymagany będzie konwerter poziomów logicznych.

Jeżeli szukasz płytki do zastosowania w projektach, w których istotne jest ograniczenie zużycia energii polecamy Arduino Pro Mini 3.3V 8MHz lub jego tańszy klon. Wersja o niższym napięciu może współpracować z modułami pracującymi na 3.3V (wiele modułów GPS, Bluetooth, precyzyjnych czujników, itp) bez dodatkowych konwerterów poziomów logicznych. Podłączenie modułów pracujących w logice 3.3V jest prostsze i bezpieczniejsze.
