Matryca 8x8 WS2812B na PCB - otwory montażowe

Kolorowa matryca LED RGB

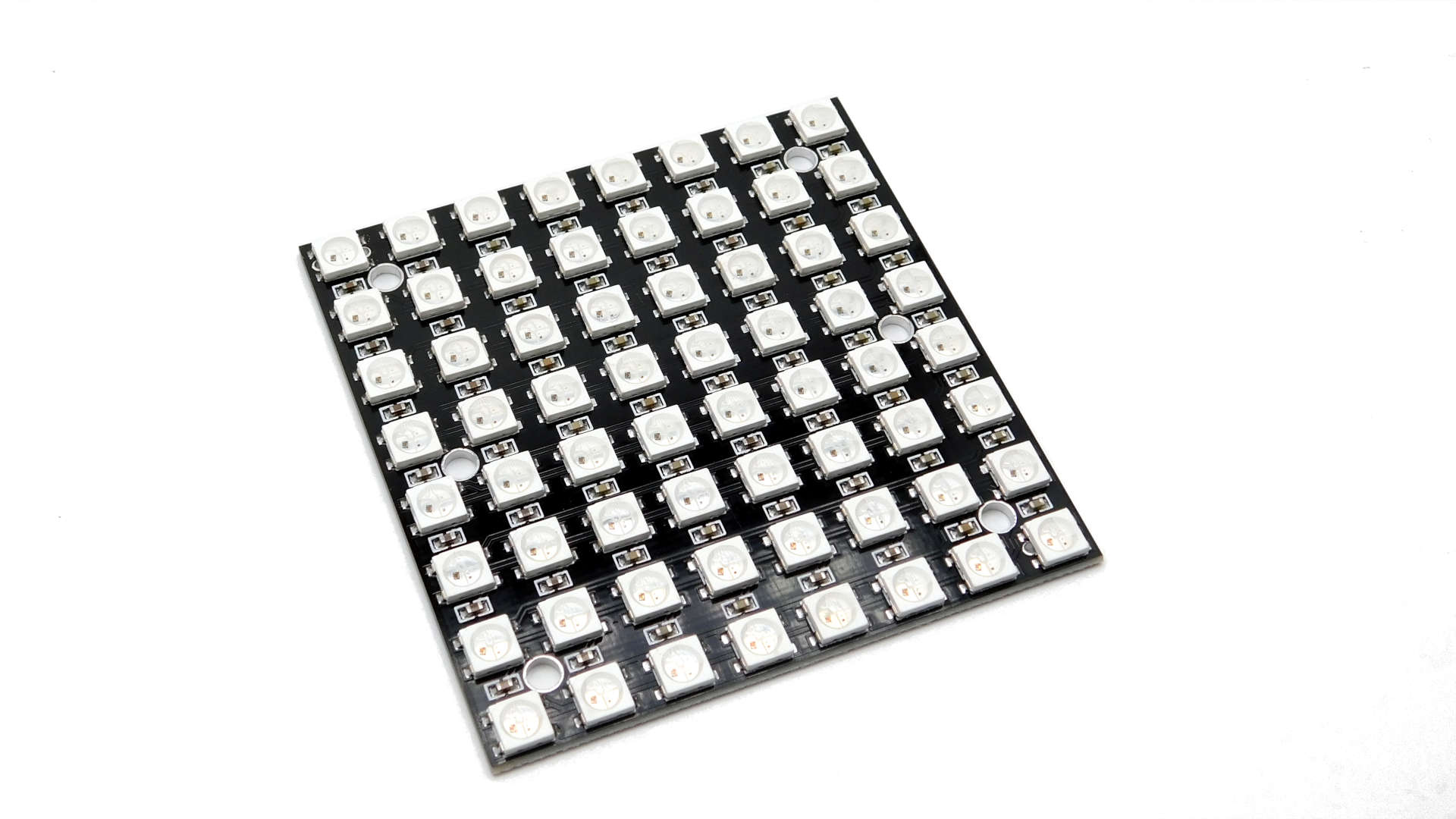

Niewielka matryca z 64 diodami LED RGB na sztywnej płytce drukowanej mierzącej 6.5 x 6.5 cm. Diody z których zbudowana jest matryca to diody adresowalne WS2812B czyli tzw. Neopixele.

Zamienniki

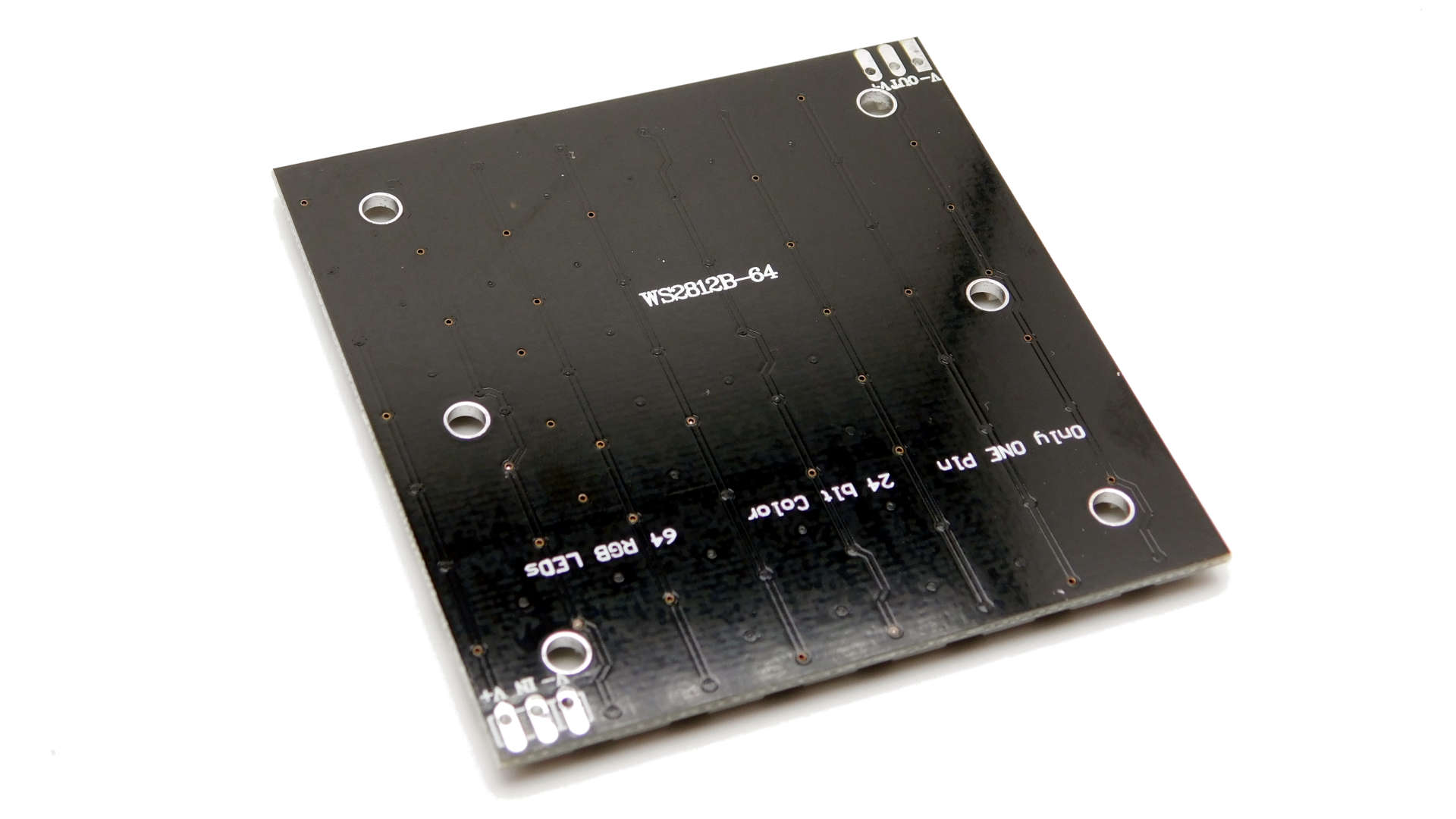

Ten moduł jest niemalże identyczny jak LED-1759. Rozmiar ten sam, diody te same. Zdecydowaliśmy się go wystawić jako inny produkt, bo LED-1971 ma 6 otworów montażowych. Są umieszczone w dwóch rzędach, między diodami.

Aby użyć matrycy w swoim projekcie należy przylutować do niej złącze goldpin lub kabel. Potrzebujemy podłączyć tylko trzy piny: zasilanie, masę i sygnał sterujący. Diody wymagają zasilania 5V - to z Arduino do testów sprawdzi się wyśmienicie, ale miej na uwadze, że 64 diody święcąc wszystkimi 3 kanałami z maksymalną jasnością przy 5V pobierają 2.1A (33.5mA na diodę). Arduino nie ma takiej wydajności prądowej, więc potrzebny będzie zewnętrzny zasilacz 5V. Diody komunikują się szeregowo, więc do matrycy można podłączyć kolejne diody. W ten sposób otrzymujemy długi łańcuch diod, a do sterowania z poziomu Arduino wykorzystujemy tylko 1 pin cyfrowy. W praktyce ograniczają nas tylko wydajność zasilacza i pamięć RAM mikrokontrolera.

Na ustawieniach maksymalnych diody świecą bardzo jasno. 11W to całkiem sporo. Pamiętaj, że panel będzie się nagrzewać. W niektórych przypadkach wymagane może być zastosowanie dodatkowego chłodzenia w postaci radiatora z tyłu płytki.

Specyfikacja:

• Model: CJMCU-8*8
• Napięcie pracy: 5V
• Moc: 11W
• Liczba diod w matrycy: 64
• Układ matrycy: 8x8
• Rozmiar: 65mm x 65mm
• Klasa wodoodporności: IP20
• Kolor laminatu PCB: czarny
• Rodzaj diod: SMD 5050 Worldsemi WS2812B
• Długość fali:
  • Czerwona (R): 620-625 nm
  • Zielona (G): 522-525 nm
  • Niebieska (B): 465-467

Kontrolery 3.3V i WS281x:

Wszystkie diody WS281x, zgodnie ze swoją specyfikacją potrzebuję sygnału sterującego w logice 5V. Jeśli użyjesz ich z mikrokontrolerami takimi jak ESP8266/ESP32 albo dowolnym inny pracujący w logice 3.3V może się zdarzyć, że diody nie będą działać. Wtedy należy użyć konwertera poziomów logicznych by podbić napięcie sygnału sterującego do poziomu 5V.

Więcej, nawet jeżeli podłączysz do mikrokontrolera 3.3V diody WS281x i będą działać, to zalecane jest i tak użycie konwertera. Przy np drobnej zmianie napięcia zasilania albo obciążenia układu diody mogą nagle odmówić współpracy. Więc zawsze używaj konwertera jeśli sygnał sterujący jest w logice 3.3V.

Biblioteki:

• Neopixel od Adafruit
• Lightweight WS2812 do Arduino, ATtiny85/13/10, STM32
• Adresowalne diody WS2812B w praktyce - poradnik na naszym blogu
