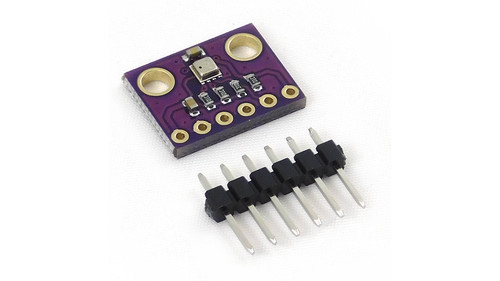

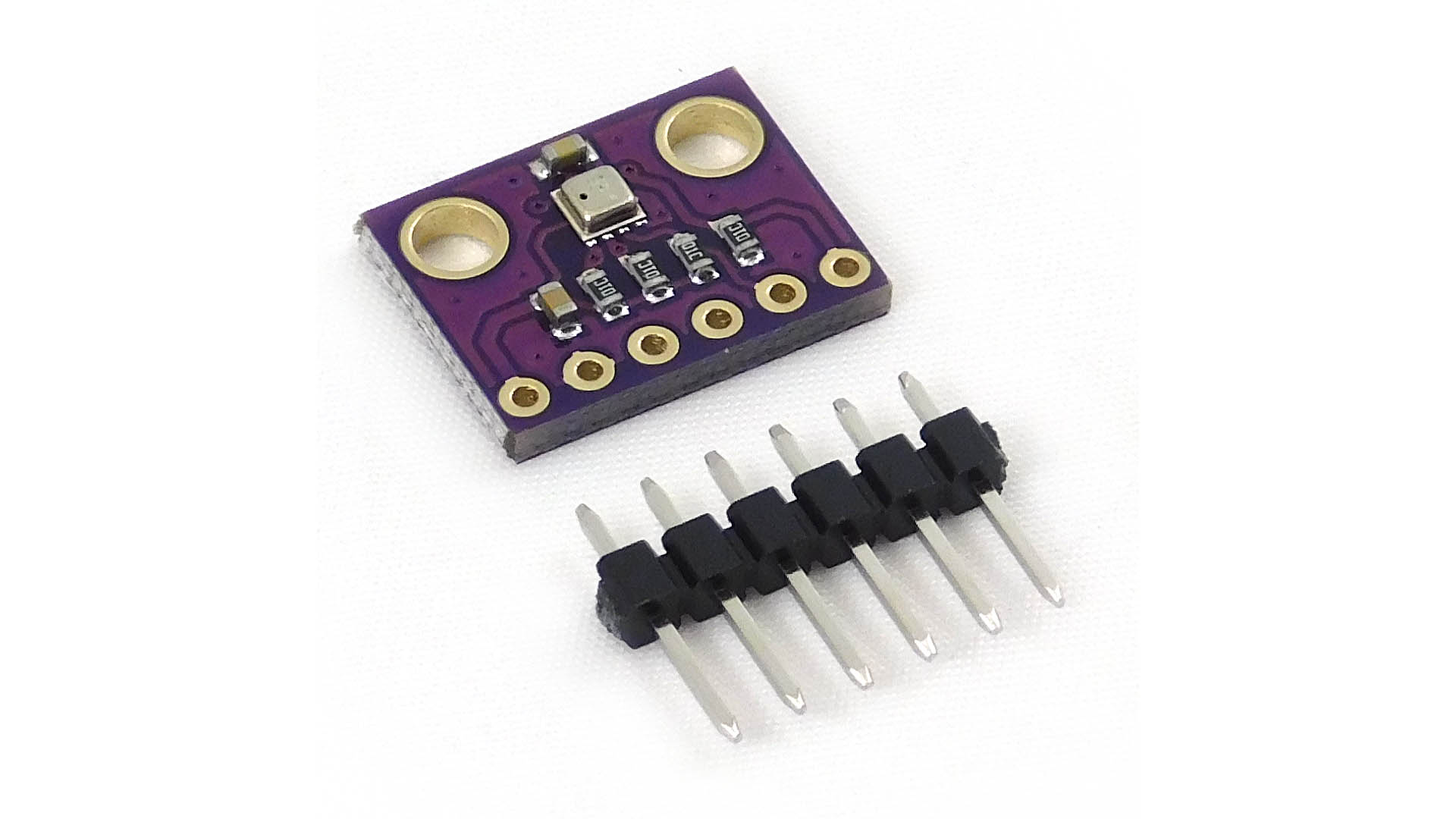

Moduł czujnik ciśnienia, wilgotności i temperatury Bosch BME280

Kod:
SEN-1222
Waga: Help
2 g
Dostawca:

Moduł czujnik ciśnienia, wilgotności i temperatury Bosch BME280. Mały rozmiar, mały pobór prądu, interfejs I2C i SPI - długo na niego czekałeś!

W magazynie Help 273

PLN 24,00
PLN 19,51 bez VAT
Ile sztuk? Rabat Cena za szt
1 24,00
5+ 8,00 % 22,08
10+ 12,00 % 21,12
25+ 16,00 % 20,16
100+ 20,00 % 19,20
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Ciśnienie, wilgotność i temperatura od Boscha

Jeżeli uważnie śledzisz naszą ofertę musisz wiedzieć, że jakiś czas temu do sprzedaży wprowadziliśmy moduł 10DOF GY-91. Na jego pokładzie znalazł się czujnik Bosch BMP280. Jest to ulepszona wersja nie produkowanego już BMP180. Seria 280 oprócz zwykłego czujnika ciśnienia BMP280 posiada jeszcze jednego przedstawiciela - mianowicie czujnik środowiskowy BME280.

Ten zintegrowany czujnik środowiskowy został zaprojektowany specjalnie do użycia w urządzeniach mobilnych. Rozmiar i zużycie energii zostały zredukowany do absolutnego minimum. Czujnik jest po prostu mikroskopijny, bo jak inaczej nazwać układ który ma 2.5 x 2.5 mm.

Używając przykładu z Adafruit (biblioteka Adafruit BMP280) nie zapomnij ustawić adresu na 0x76. Moduł ten ma zwartą do GND pin ustawiający adres I2C. Oznacza to, że będzie trudno podłączyć dwa takie czujniki do mikrokontrolera jednocześnie korzystając z szyny I2C, gdybyś miał kiedyś taki kaprys.

Specyfikacja BME280:

  • Zakres pomiarowy (pełna dokładność):
    • Ciśnienie: 300 - 1100 hPa
    • Temperatura: -40 - 85C
  • Interfejsy układu: I2C i SPI
  • Średnie zużycie energii dla pomiarów co 1s:
    • 1.8 μA (wilgotność, temperatura)
    • 2.8 μA (ciśnienie, temperatura)
    • 3.6 μA (wilgotność, ciśnienie, temperatura)
  • Średnie zużycie energii w trybie uśpienia: 0.1 μA
  • Czujnik wilgotności:
    • Czas reakcji (τ63%): 1s
    • Dokładność: ± 3 % względnej wilgotności
    • Histereza: ≤ 2 %
  • Czujnik ciśnienia:
    • Szum RMS: 0.2 Pa (odpowiada 1.7 cm)
    • Błąd pomiaru: ± 0.25 % (odpowiada 1 m na 400 m zmiany wysokości)
    • Przesunięcie współczynnika temperaturowego: ±1.5 Pa/K (odpowiada ±12.6 cm przy 1°C zmiany temperatury)

Specyfikacja modułu:

  • Napięcie zasilania: 3.3 V
  • Rozmiar: 15 x 10 mm
  • Masa: 1 g
  • Średnica otworów montażowych: 3 mm

Podłaczenie:

  • VCC - Napięcie zasilania 3.3 V
  • GND - Masa
  • SCL - Zegar I2C / SPI
  • SDA - Linia danych I2C / MOSI w trybie SPI
  • CSB - Chip Select
  • SD0 - MISO w trybie SPI
