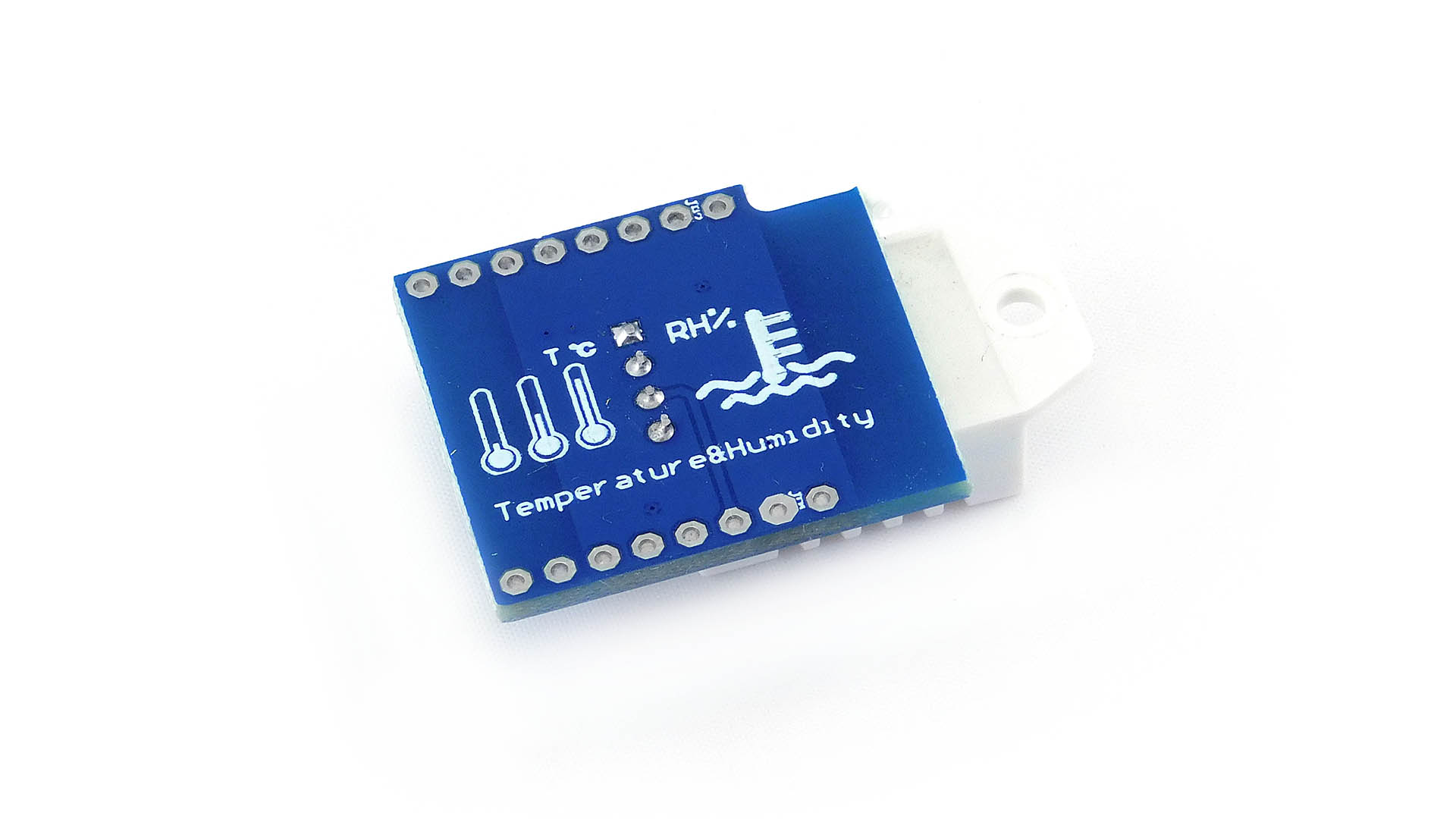

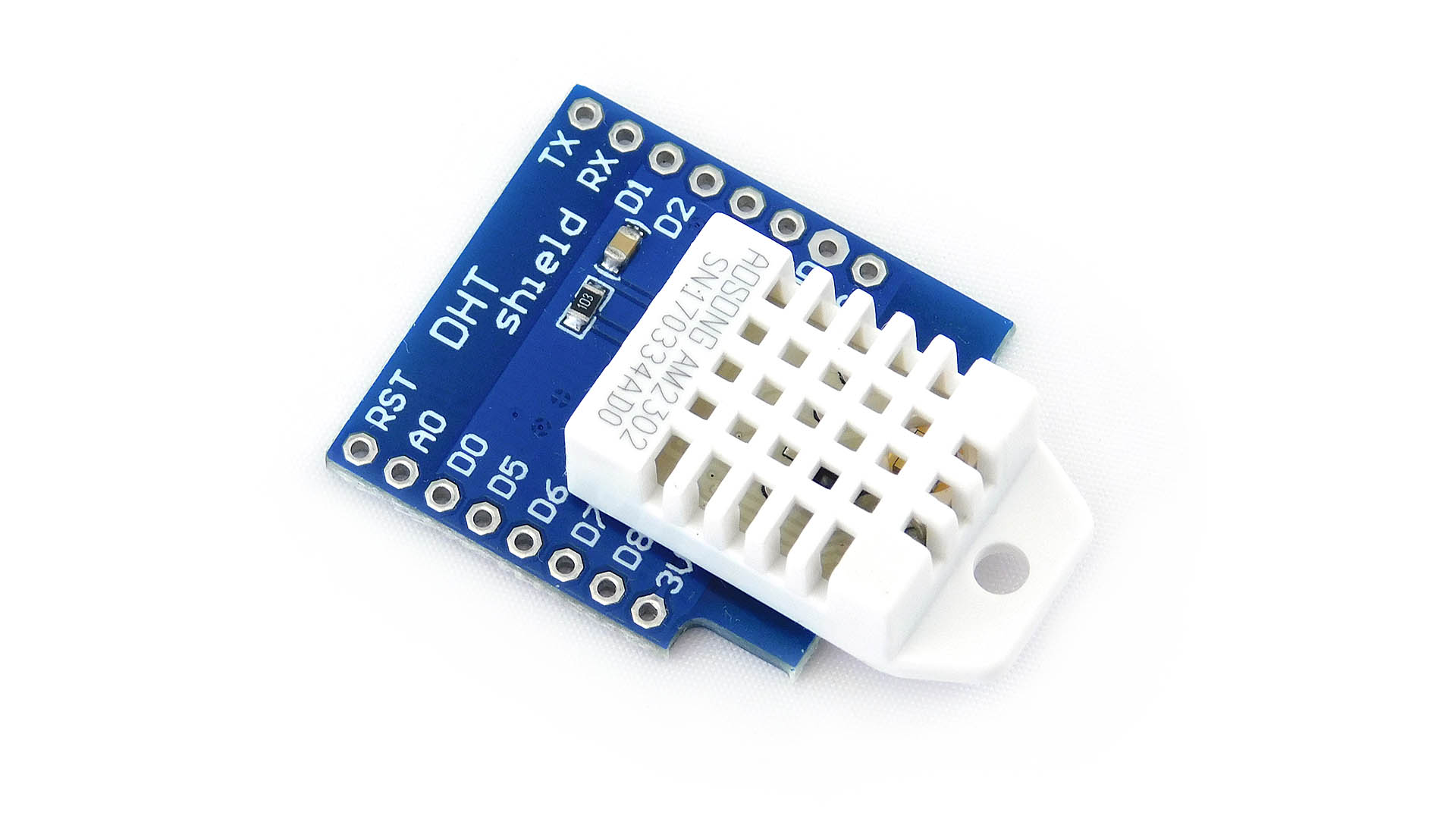

Moduł DHT22 - Shield do Wemos D1 mini

Kod:
MOD-1322
Waga: Help
10 g

Czujnik DHT22 / AM2302 w postaci wygodnego do użycia shielda dedykowanego do płytek Wemos D1 mini i mini Pro.

Produkt wycofany ze sprzedaży

DHT22 dla Wemos D1 mini

W przeciwieństwie do DHT11 (który naszym zdaniem do niczego się nie nadaje) czujnik DHT22 jest ogólnie uważany za całkiem sensowne rozwiązanie do pomiaru wilgotności i temperatury. Sercem modułu jest sensor AM2302 firmy Aosong Electronics. Elementem, który służy do wykrywania zmian temperatury i wilgoci jest kondensator polimerowy. Czujnik wykrywa zmiany w pojemności tego elementu, przetwarza dane i raportuje je w formie cyfrowej.

Czujnik jest prosty w implementacji. Pamiętaj tylko, że w niedalekiej odległości masz mały piekarnik, który nazywa się ESP8266. Zalecamy używanie trybu uśpienia dla zmniejszenia ilości wydzielanego ciepła. Jeżeli jest to z jakiś powodów nie możliwe, należy umieścić czujnik nieco dalej od płytki Wemos - np. zakładając pomiędzy jakiś inny niegrzejący się shield lub używając dodatkowych przelotek.

Specyfikacja:

  • Zastosowany czujnik: DHT22 / AM2302
  • Temperatura:
    • Zakres pomiaru: -40 do 80 C
    • Rozdzielczość pomiaru: 8-bit (0.1 C)
    • Dokładność pomiaru: 0.5 C
  • Wilgotność względna:
    • Zakres pomiaru: 0 do 100 % RH
    • Rozdzielczość pomiaru: 8-bit (0.1 % RH)
    • Dokładność pomiaru: 2% RH

Wykorzystywane piny Wemos D1 mini:

  • Pin D4: dane

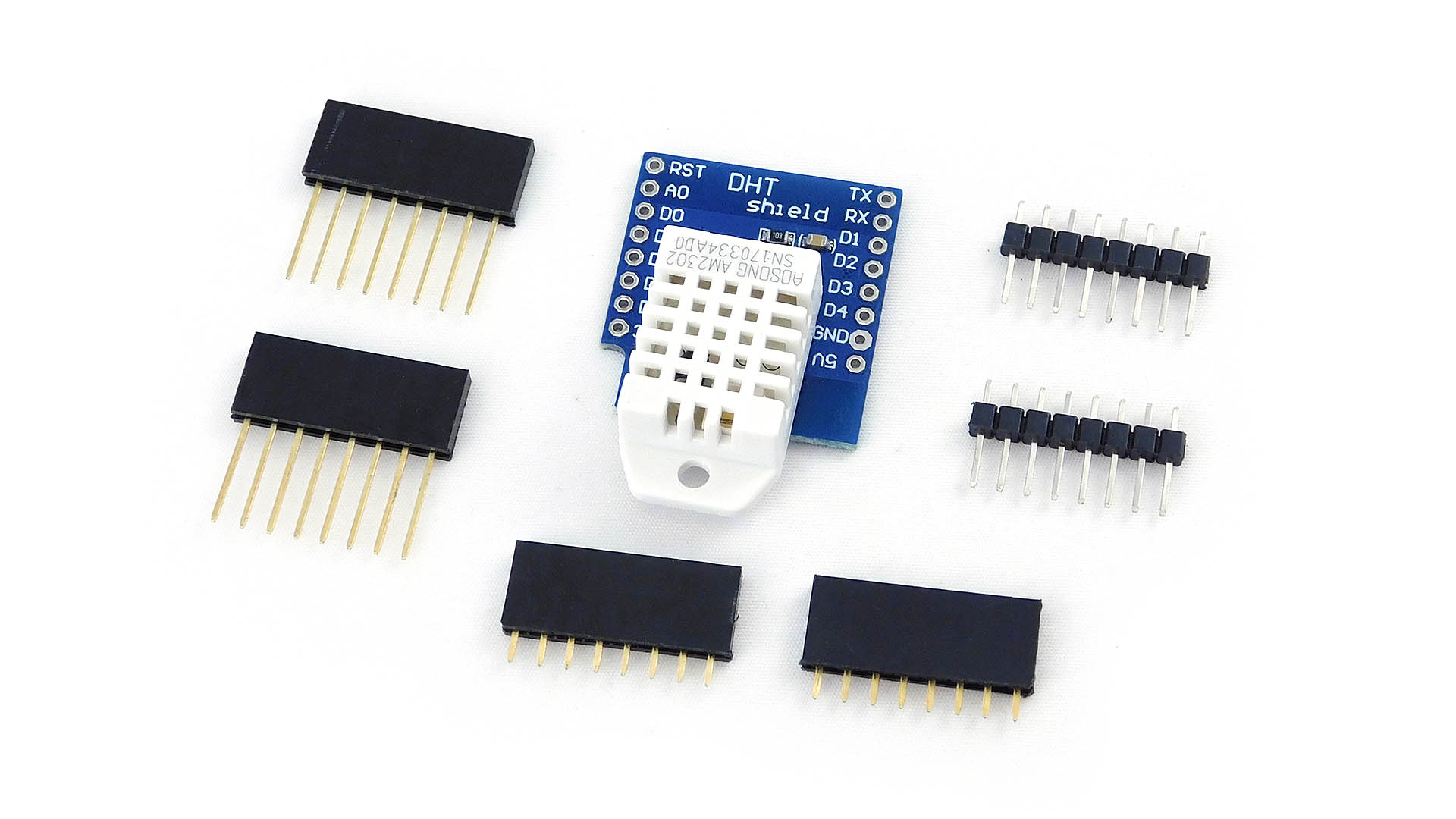

W zestawie:

  • 1 x Moduł DHT22 dla Wemos D1 mini
  • 2 x listwa golpin 8-pin
  • 2 x gniazdo goldpin 8-pin standardowe
  • 2 x gniazdo goldpin 8-pin z długimi pinami
