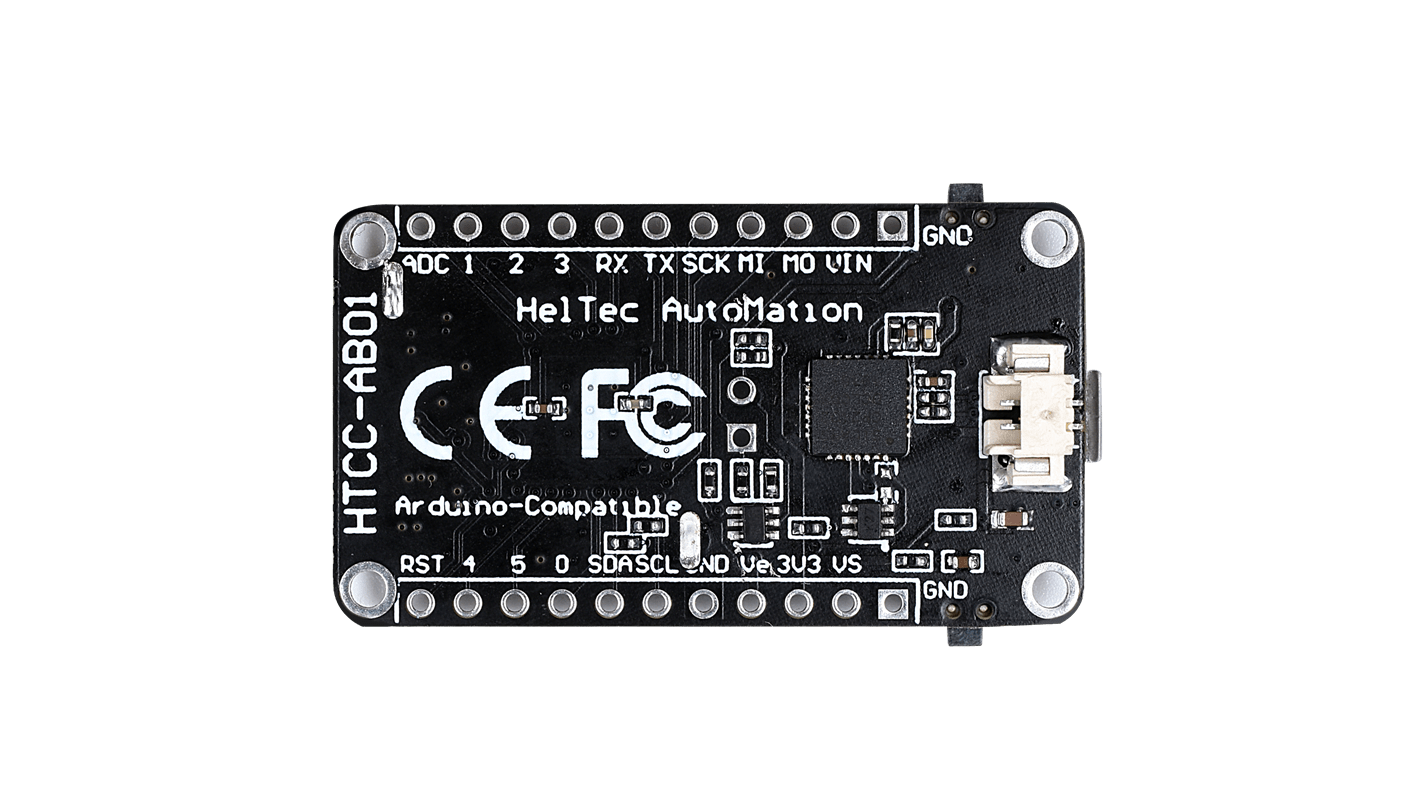

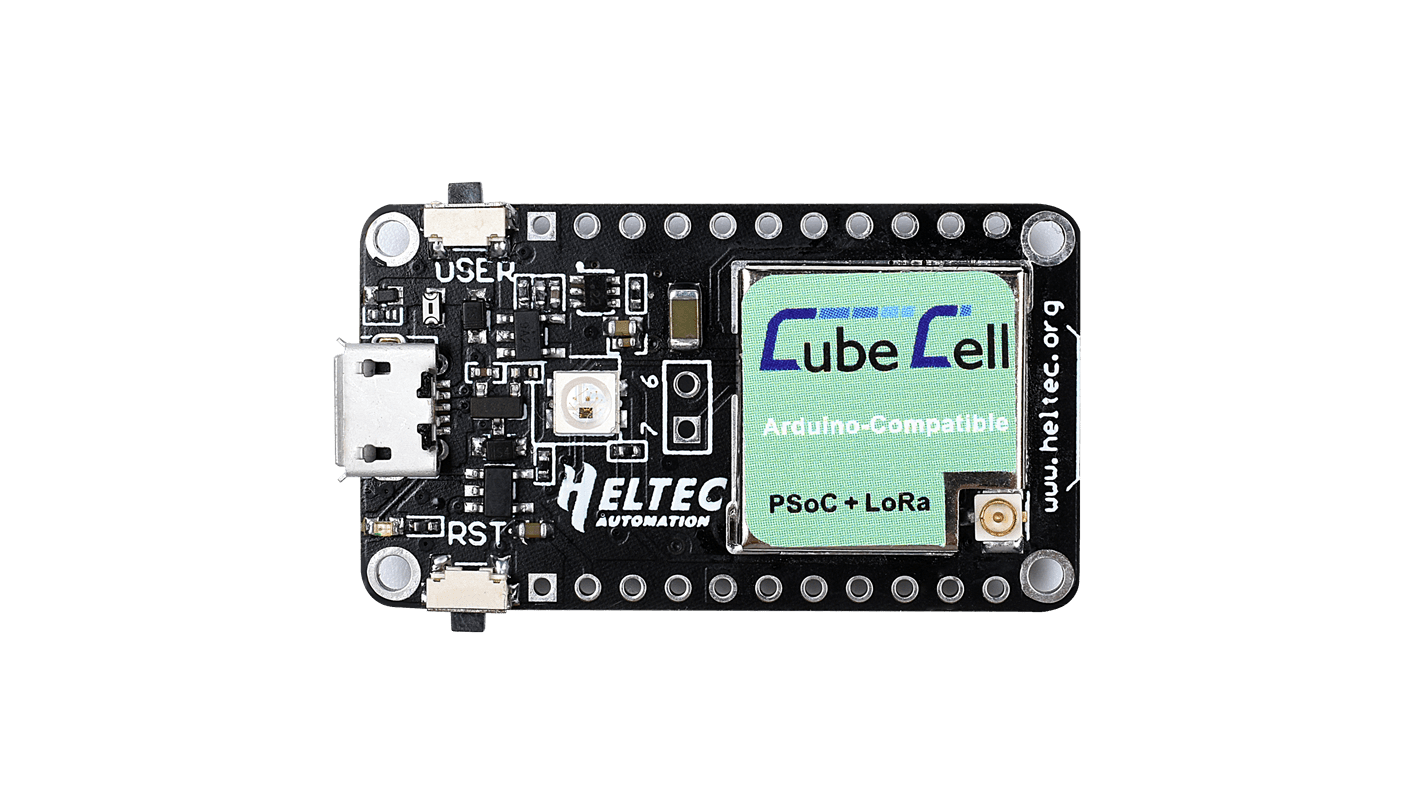

Moduł Heltec CubeCell HTCC-AB01 LoRa 868 MHz - płytka rozwojowa

Kod:
MOD-1917
Waga: Help
19 g
Dostawca:

Niewielkich rozmiarów płytka rozwojowa z małym i bardzo oszczędnym procesorem ARM Cortex M0+ i radiem LoRa SX1262. Potrafi naładować akumulator li-ion z baterii słonecznych. Całość zaprogramujesz w Arduino IDE przez USB!

Produkt wycofany ze sprzedaży

Zastąpiony przez: Moduł Heltec CubeCell HTCC-AB01 v2 LoRa 868 MHz - płytka rozwojowa

Etykiety: LoRa, LoRaWAN, 868MHz, ASR6051, SX1262

Płytka rozwojowa CubeCell z radiem LoRa i rdzeniem ARM Cortex M0+

Płytka rozwojowa Heltec CubeCell to dobry kandydat na króla energooszczędnych płytek z radiem LoRa i obsługą LoRaWAN. Sercem płytki jest mniejszy niż znaczek pocztowy moduł CubeCell. Dostępny jest również w naszej ofercie jako niezależny moduł HTCC-AM01 oraz płytka rozwojowa AB01 przystosowana do pracy w paśmie 433MHz.

Procesor i radio

CubeCell posiada szybki 32-bitowy rdzeń ARM Cortex M0+ taktowany zegarem 48MHz. Na pokładzie układu scalonego ASR6051 oprócz wspomnianego procesora znalazło się też radio LoRa Semtech SX1262. Obecnie moduł pozwala na obsługę LoRaWAN w wersji 1.0.3. Wysoki stopień integracji układu pozwala na redukcję zużywanej energii - do 3.5uA w trybie DeepSleep. Pozwala to na konstruowanie urządzeń działających latami na zasilaniu bateryjnym. Heltec obiecuje też dobre dopasowanie impedancji toru radiowego co w teorii powinno pozwolić na uzyskanie bardzo dużego zasięgu.

Energia ze słońca i zarządzanie zasilaniem

Płytka rozwojowa może być bezpośrednio podpięta do panelu fotowoltaicznego o napięciu od 5.5 do 7V. Na płytce znajduje się też złącze SH1.25-2 (raster 1.25 mm) do którego podepniesz akumulator litowo-jonowy. Wbudowany układ zadba o zabezpieczenie przed nadmiernym rozładowaniem i przeładowaniem. Co więcej współpracuje on z zasilaniem z USB i zadba o automatyczne przełączenie źródła zasilania. Złącze microUSB posiada zabezpieczenie ESD, przeciwzwarciowe i ekranowanie RF. Za komunikację z komputerem odpowiada znany i lubiany konwerter USB-Serial CP2102. Nie wymaga on dodatkowych sterowników w większości współczesnych systemów operacyjnych.

Główne zalety:

  • Zaprogramujesz w Arduino IDE!
  • Certyfikacja CE i FCC
  • Oparty o układ ASR6051 ze zintegrowanym PSoC® MCU serii 4000 (ARM® Cortex® M0+) i radiem LoRa Semtech SX1262
  • Wsparcie dla LoRaWAN 1.0.3
  • Ultra niskie zużycie energii w Deep Sleep: 3.5uA przy zasilaniu z pinu 3.3V
  • Niskie zużycie energii w Deep Sleep: 11uA przy zasilaniu z akumulatora
  • Dobre dopasowanie impedancji toru radiowego
  • Duży zasięg
  • Wbudowany układ ładowania akumulatorów litowych z ogniw fotowoltaicznych

Specyfikacja:

  • MCU: ASR6501 (48 MHz ARM® Cortex® M0+ MCU, 128KB FLASH, 16KB SRAM)
  • LoRa: ASR6501 (Semtech® LoRa® Transceiver SX1262)
  • Częstotliwość pracy LoRa: EU_863_870, US_902_928
  • Maksymalna moc nadawcza LoRa: 22dB ± 1dB

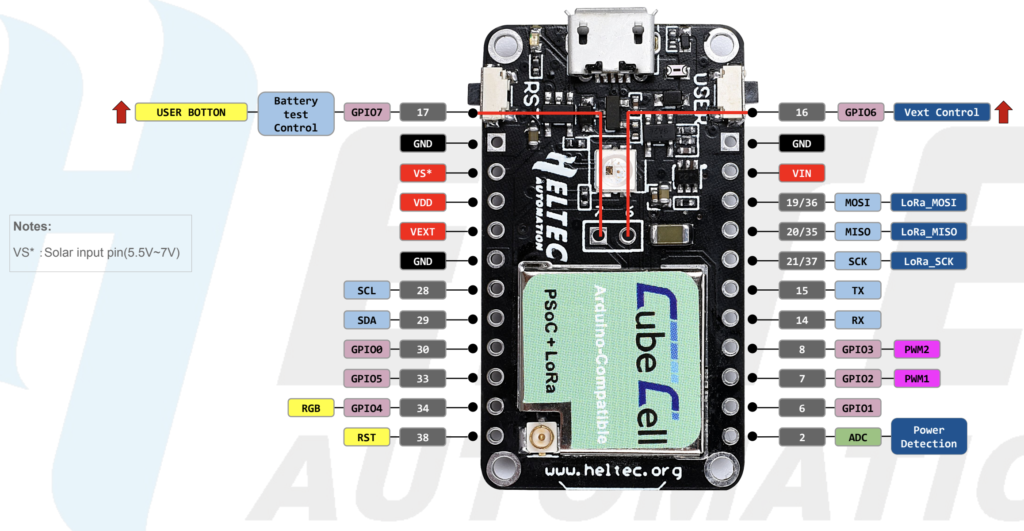

  • Zasoby sprzętowe:
    • 1 x UART
    • 1 x SPI
    • 1 x I2C
    • 1 x SWD
    • 3 x PWM
    • 12–bit ADC
    • 8–kanałowe DMA
    • 6 x GPIO
  • FLASH: 128KB
  • Antena LoRa (IPEX)
  • Rozmiar: 41.5mm x 24.1mm x 7.2 mm
  • Niskie zużycie energii: Deep Sleep 3.5uA
  • Złącze akumulatora: SH1.25-2P
  • Napięcie obsługiwanych akumulatorów: 3.7V
  • Napięcie zasilania:
    • USB (≥500mA): 4.7 - 6V
    • Akumulator (≥250mA): 3.3 - 4.2V
    • Pinem 3.3V (≥150mA): 2.7 - 3.5V
    • Pinem 5V (≥500mA): 4.7 - 6V
  • Konwerter USB-Serial: CP2102
  • Zużycie prądu:
    • Odbiór LoRa Rx: 10mA
    • Nadawanie LoRa 10dBm: 70mA
    • Nadawanie LoRa 14dBm: 90mA
    • Nadawanie LoRa 17dBm: 100mA
    • Nadawanie LoRa 20dBm: 105mA
    • Sleep Mode (przy zasilaniu z USB): 9.6mA
    • Sleep Mode (przy zasilaniu z VBAT/akumulatora): 11uA
    • Sleep Mode (przy zasilaniu z pinu 3.3V): 3.5uA
  • Wydajność prądowa:
    • 3.3V: 500mA
    • 5V (USB): równa wydajności zasilacza
    • Sterowanie zewnętrznym urządzeniem (Vext 3.3V): 350mA

W zestawie:

  • moduł CubeCell HTCC-AB01
  • antena 868 MHz ze złączem IPEX (łączena długość ok 15 cm)
  • goldpiny
