Wyświetlacz LCD TFT 1.8" SPI ST7735 128x160

Kod:
LCD-2170
Dostawca:

Wyświetlacz LCD na sterowniku ST7735 z interfejsem SPI i gniazdem kart SD. 128x160 px.

W magazynie 109

PLN 24,90
PLN 20,24 bez VAT
Ile sztuk? Rabat Cena za szt
1 24,90
5+ 8,00 % 22,90
10+ 12,00 % 21,91
25+ 16,00 % 20,91
100+ 20,00 % 19,91
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: ST7735

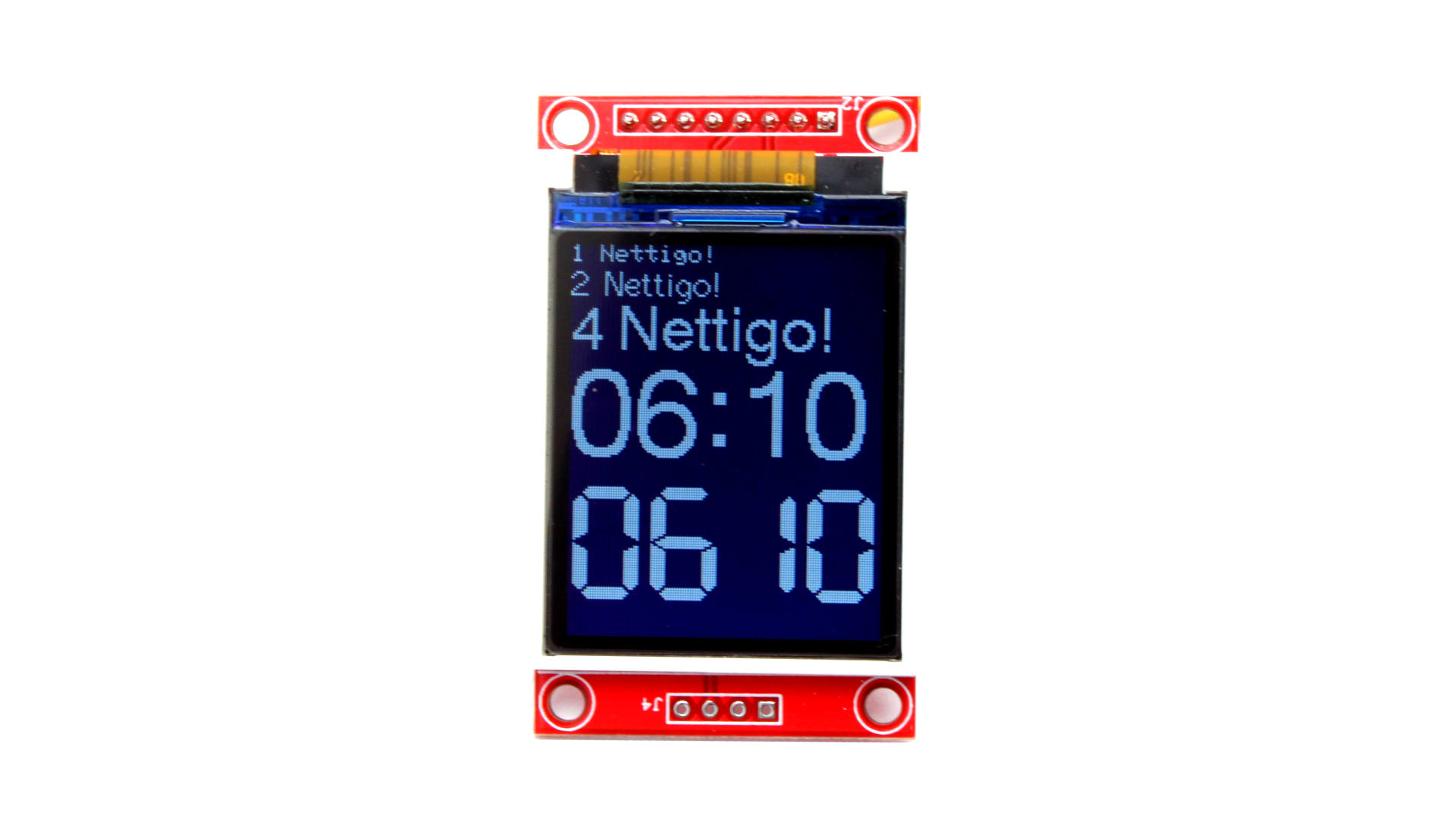

Kolorowy wyświetlacz LCD 1.8” na sterowniku ST7735 komunikujący się przez interfejs SPI. Wyświetla obraz o rozdzielczości 128x160 px. Niewątpliwym atutem jest wbudowany czytnik kart SD. Jeśli potrzebujesz mamy również wersję 1.44” bez czytnika, również na ST7735.

Specyfikacja:

Pełna specyfikacja na stronie LCD Wiki (kod MSP1803)

  • Rozmiar ekranu: 1.8 cala
  • Interfejs: SPI
  • Rozdzielczość: 128 x 160 px
  • Sterownik: ST7735
  • Wbudowany regulator napięcia:
    • Zasilanie: 5V / 3.3V
    • Podświetlenie: 3.3V

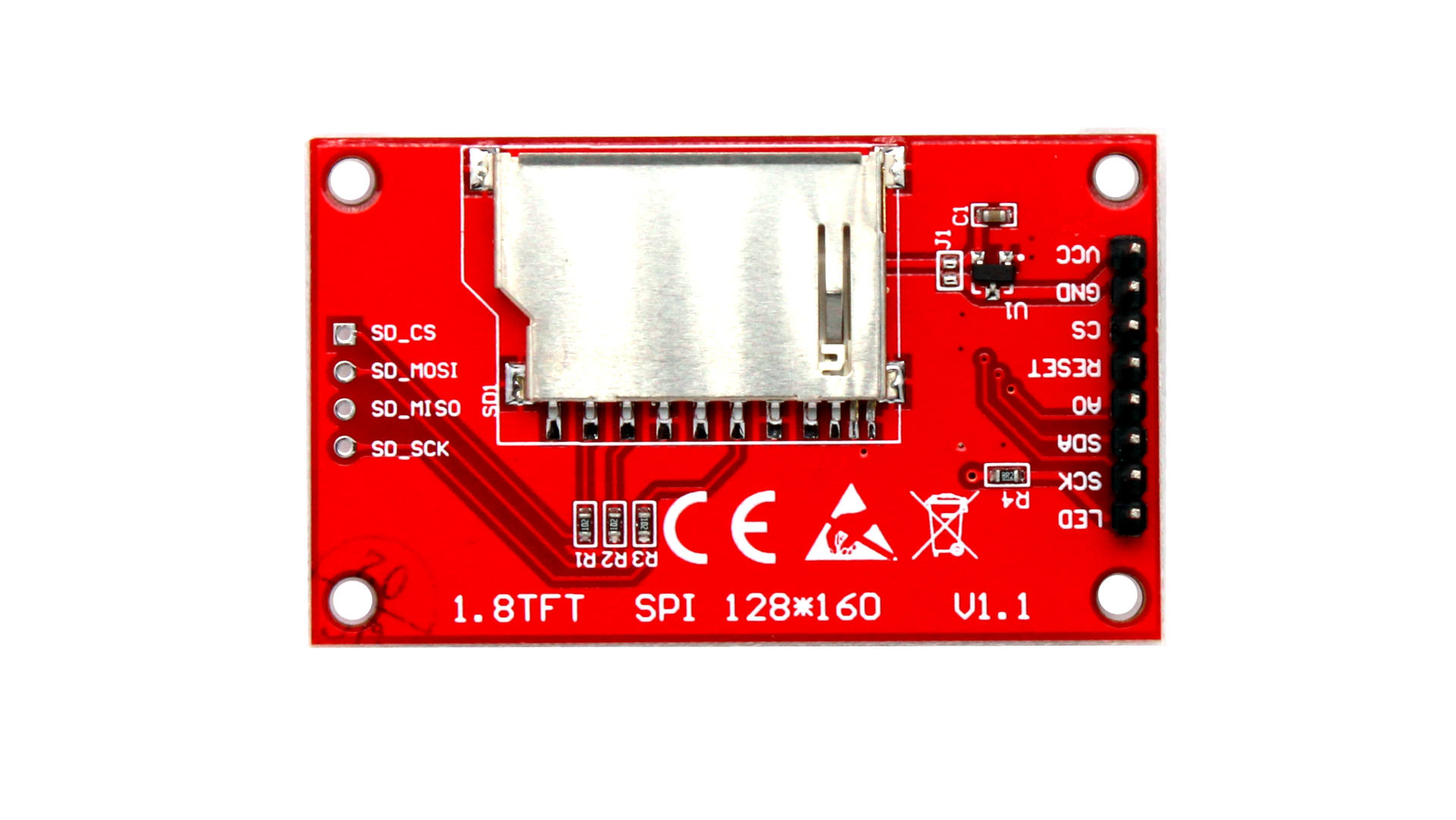

  • Wbudowany czytnik kart SD
  • Rozmiar modułu: 58.0 x 34.5 mm
  • Rozstaw otworów montażowych: 52.0 x 28.50
  • Średnica otworów montażowych: 3.2 mm

Podłączenie

Wyświetlacz jest obsługiwany przez bibliotekę TFT_eSPI. Poniżej znajdziesz zestaw define z platformio.ini by móc korzystać z wyświetlacza. Wyświetlacz testowaliśmy z ESP32 (dokładniej z ESP32 D1 mini). Numerki w poszczególnych define oznaczają porty IO ESP32 do których dany sygnał został podłączony. Korzystając z ESP8266 musisz zmienić te porty, w przypadku Arduino również (i pamiętaj o konwerterze poziomów logicznych, bo ST7735 nie pracuje z IO na poziome 5V).

    -DUSER_SETUP_LOADED=1
    -DST7735_DRIVER=1
    -DTFT_WIDTH=128
    -DTFT_HEIGHT=160
    -DTFT_MISO=-1
    -DTFT_MOSI=19
    -DTFT_SCLK=18
    -DTFT_CS=5
    -DTFT_DC=26
    -DTFT_RST=23
    -DTFT_OFFSET_X=0
    -DTFT_OFFSET_Y=0
    -DLOAD_GLCD=1
    -DLOAD_FONT2=1
    -DLOAD_FONT4=1
    -DLOAD_FONT6=1
    -DLOAD_FONT7=1
    -DLOAD_FONT8=1
    -DLOAD_GFXFF=1
    -DSMOOTH_FONT=1
    -DTFT_INVERSION_OFF
    -DST7735_BLACKTAB
    -DSPI_FREQUENCY=27000000
