Wygodne prototypowanie z ESP-32

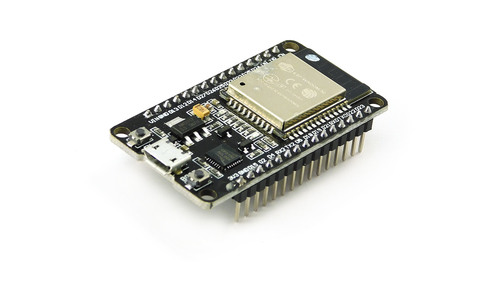

Ten moduł rozwojowy wyprowadza 30 pinów w układzie 2x15 na płytkę stykową. ESP-32 to potężny układ SoC. Posiada wbudowane Wi-Fi, Bluetooth oraz dwa bardzo szybkie rdzenie. To wszystko w śmiesznej jak na te parametry cenie. Po dokładniejszą specyfikację ESP-32, odsyłam Cię do strony modułu ESP-WROOM-32 na bazie, którego została zbudowana ta płytka rozwojowa. W ofercie miewamy także moduł NodeMCU-32, który wyprowadza 38 pinów

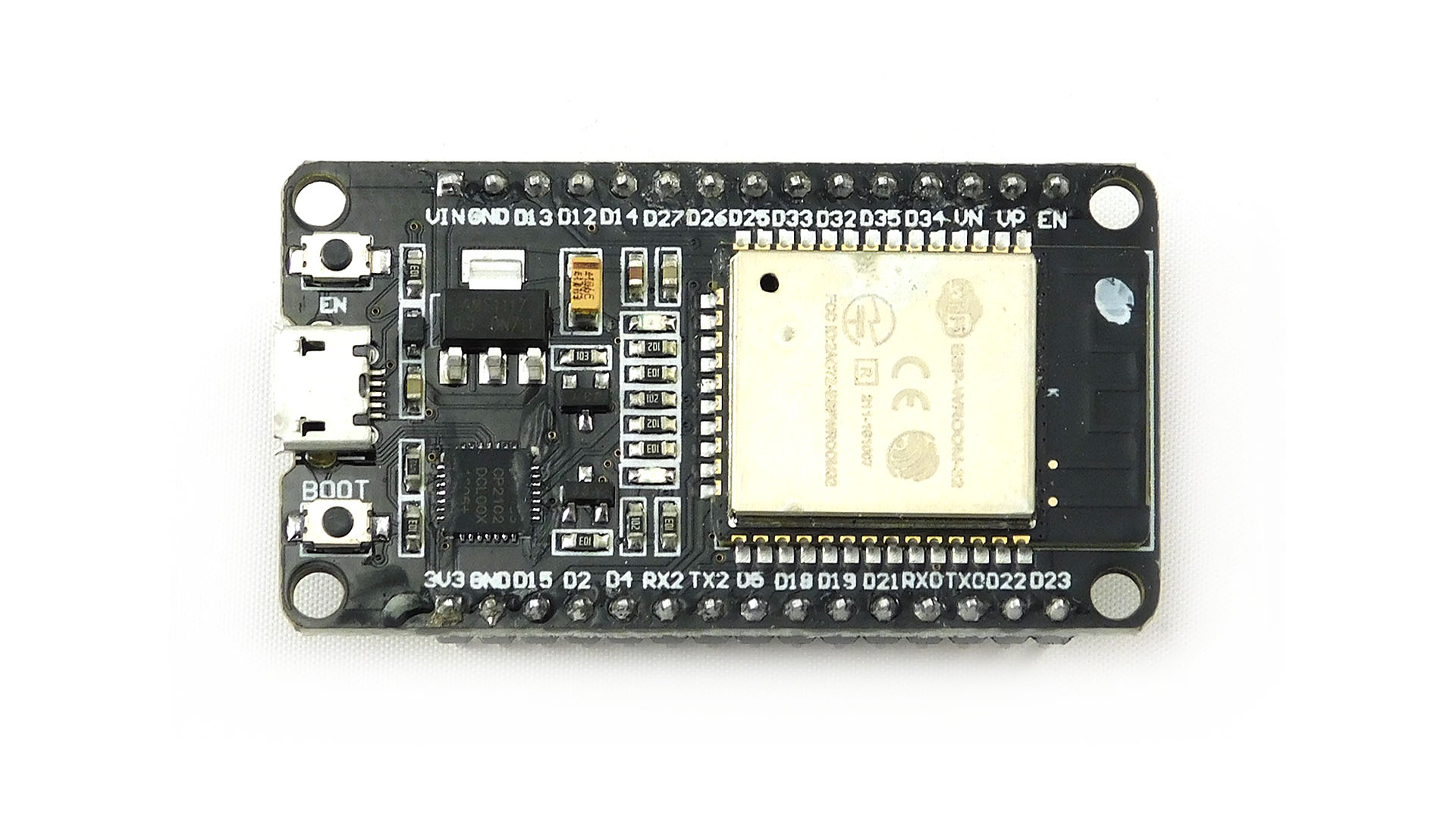

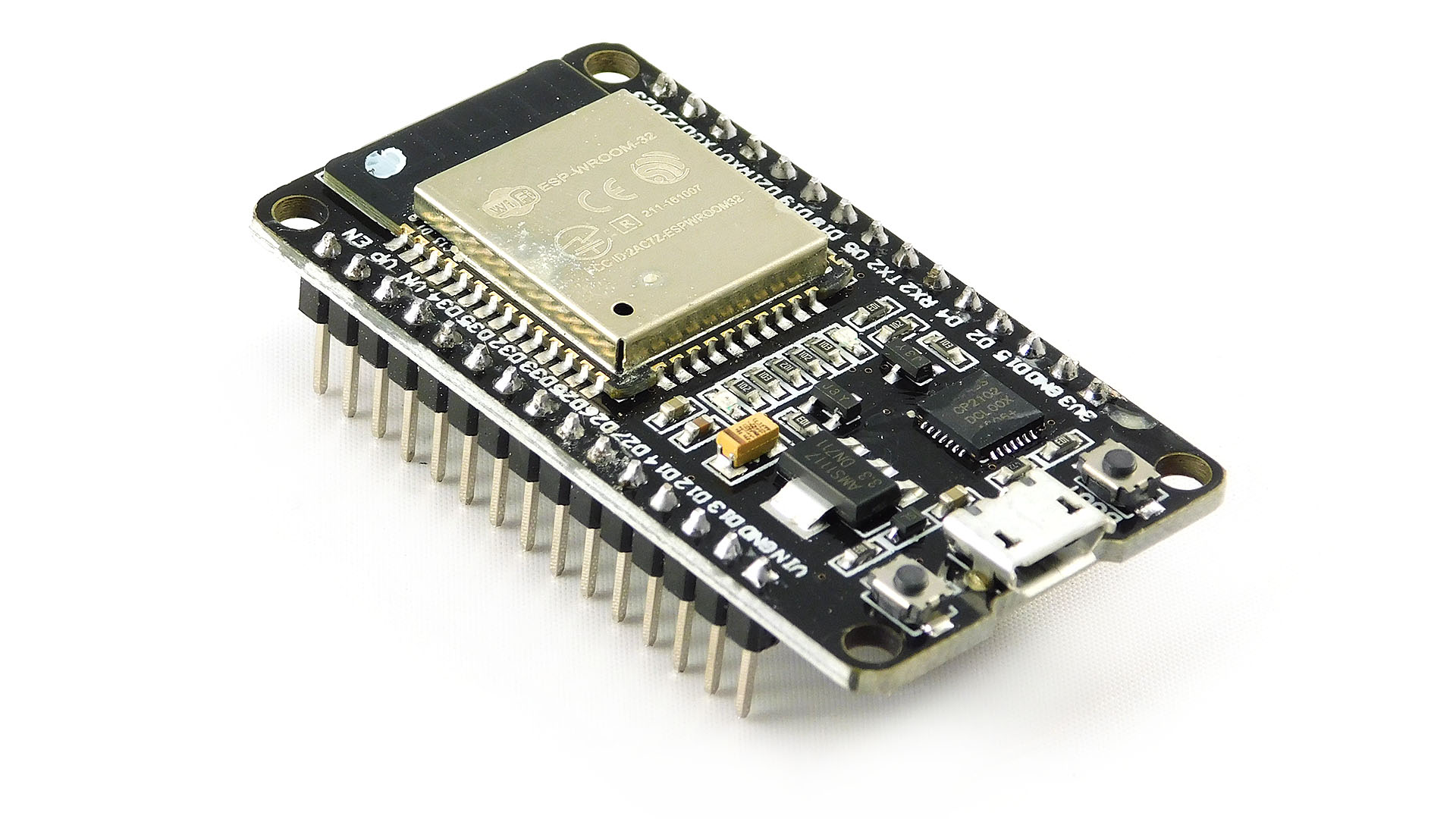

Na powierzchni płytki oprócz wspomnianego już ESP-WROOM-32 znalazło się kilka ważnych komponentów. Najważniejsze z nich to:

• złącze micro USB - dzięki niemu zasilisz i zaprogramujesz płytkę
• konwerter USB-Serial, w tej roli CP2102 - to on odpowiada za komunikację z układem ESP-32
• regulator napięcia AMS1117 - zapewnia stabilne zasilanie modułowi. W teorii na pin VIN można podać do 15V i ten układ zamieni to na piękne 3.3V. Pamiętaj jednak, że im wyższe napięcie zasilania podasz tym więcej ciepła wydzieli się na układzie.

Linki:

• Opis wyprowadzeń modułu.
