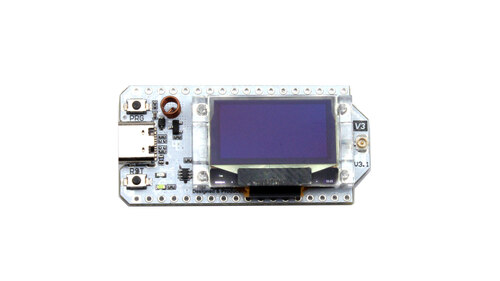

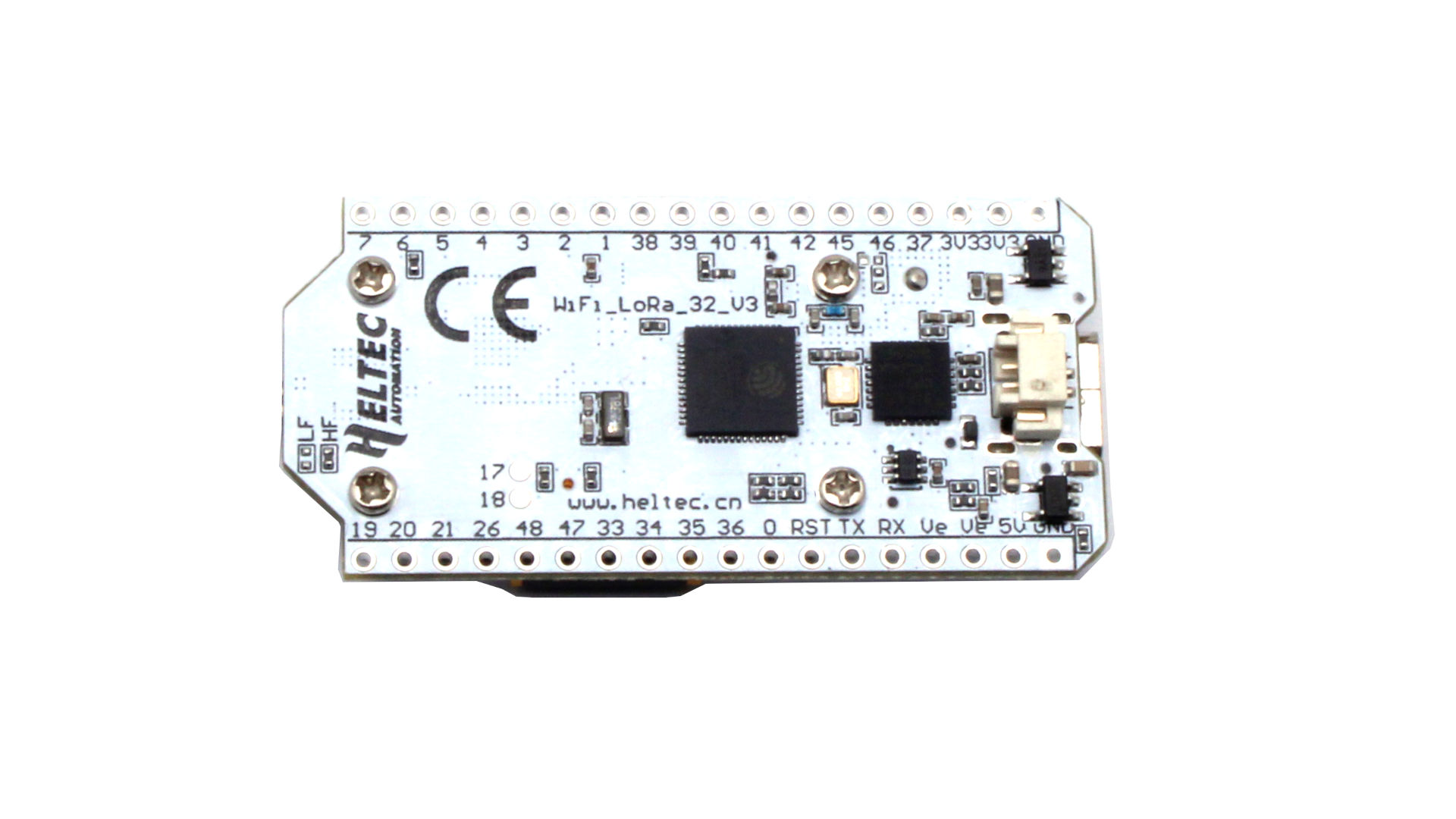

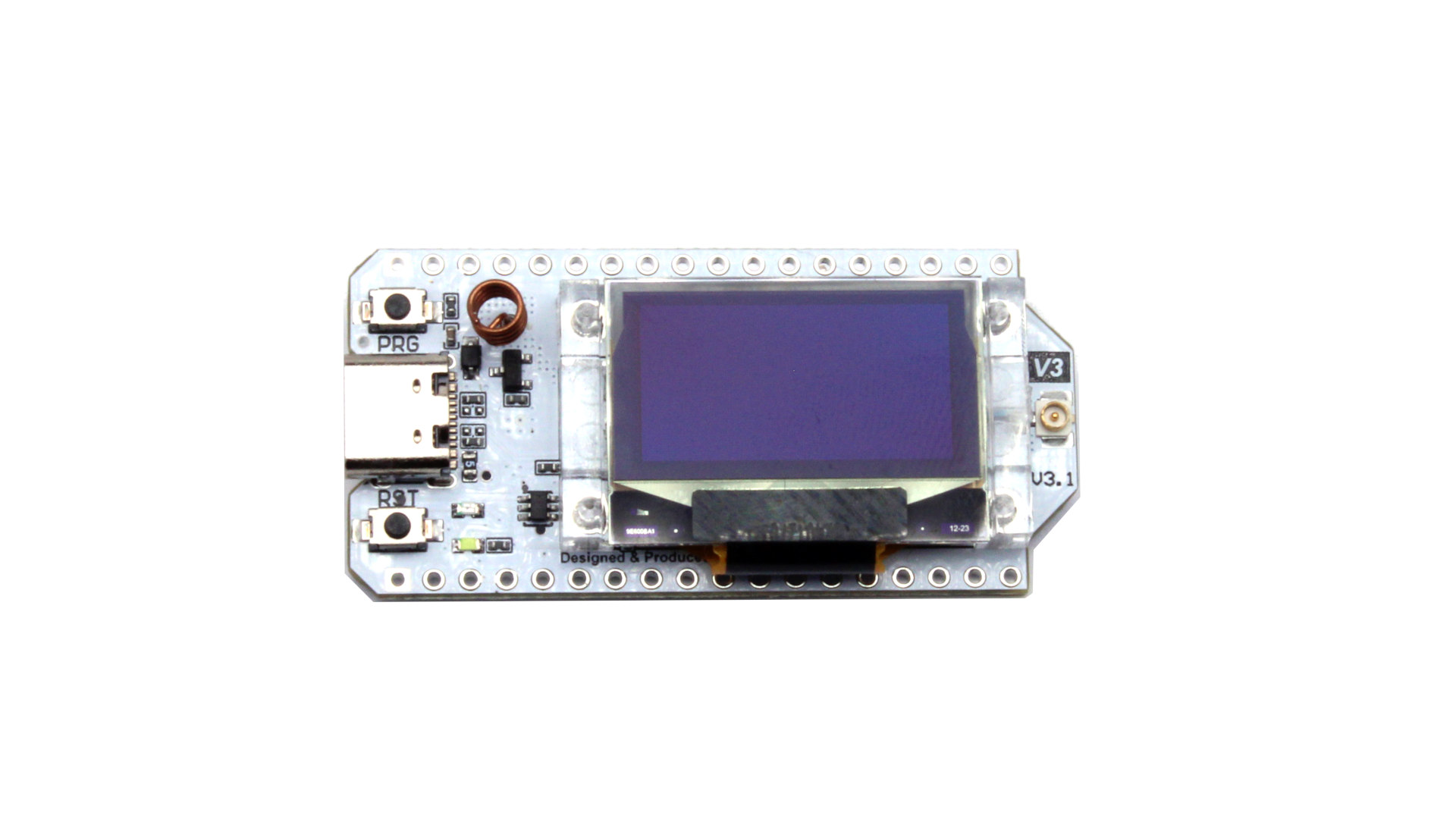

Moduł rozwojowy Heltec WiFi LoRa 32 V3 868MHz (ESP32 + LoRa + OLED 0.96")

Kod:
MOD-2216
Waga: Help
25 g
Dostawca:

Moduł wyposażony w ESP32, radio LoRa na układzie SX1276 oraz ekran OLED. WiFi, Bluetooth i LoRa na jednej płytce. Niezłe kombo!

W magazynie Help 39

PLN 119,00
PLN 96,75 bez VAT
Ile sztuk? Rabat Cena za szt
1 119,00
5+ 5,00 % 113,05
10+ 8,00 % 109,48
25+ 11,00 % 105,92
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Prorocy technologiczni przepowiadają, że LoRa ma świetlaną przyszłość. Pytanie tylko, kiedy twoja kuchenka mikrofalowa będzie ucinać sobie pogawędki z drzwiami garażowymi, tylko po to aby jedzonko było gotowe w momencie gdy wejdziesz do domu.

A może by tak skleić ESP32, LoRa i ekran OLED?

To jest nowsza wersja modułu WiFi LoRa 32 v2. Podstawowe różnice:

  • złącze micro USB zastąpiono złączem USB C
  • ESP32-D0 zastąpiony został ESP32-S3
  • układ radiowy SX1276 zastąpiony został przez SX1262
  • w trybie pełnego uśpienia (deep sleep) zużycie prądu spadło z 800 µA do mniej niż 10 µA

Pamiętaj, nim podłączysz zasilanie do modułu, podłącz antenę (załączona do modułu) do toru LoRa. Jeśli tego nie zrobisz, jest szansa że uszkodzisz moduł radia LoRa.

Wyświetlacz OLED posiada popularny sterownik SSD1306. Obsługuje go wiele bibliotek, w tym popularna u8g2. Jak to wszystko odpalić, można przeczytać na blogu Robot Zero One.

Do czego się to przyda?

Moduł doskonale nadaje się do budowy urządzeń i sensorów, które po pierwsze muszą komunikować się na dużo większe odległości niż pozwalają na to inne rozwiązania jak WiFi, NRF24L01+ czy Bluetooth. Co więcej, w teorii moduł może integrować usługi Bluetooth, WiFi z łącznością LoRa.

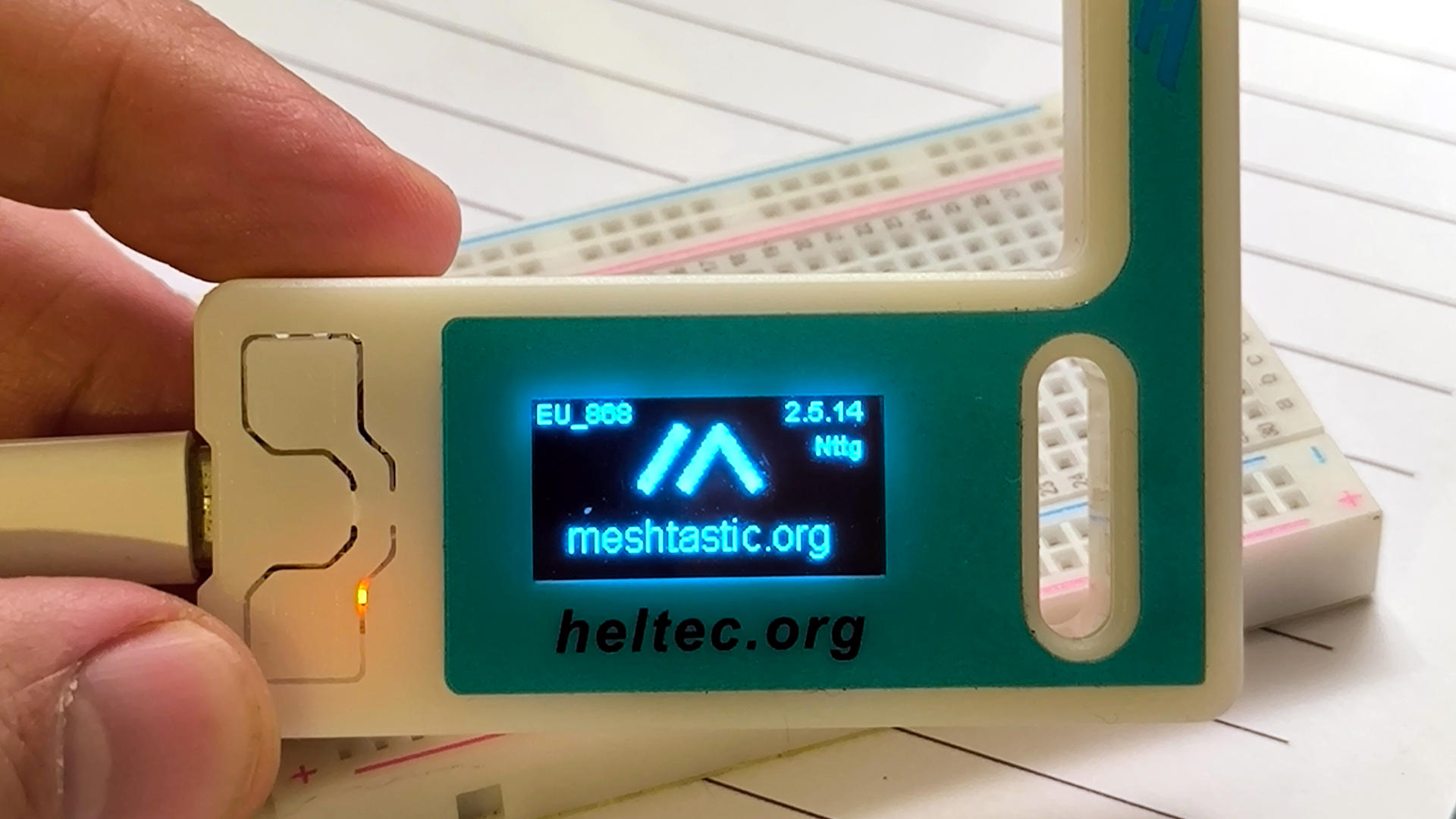

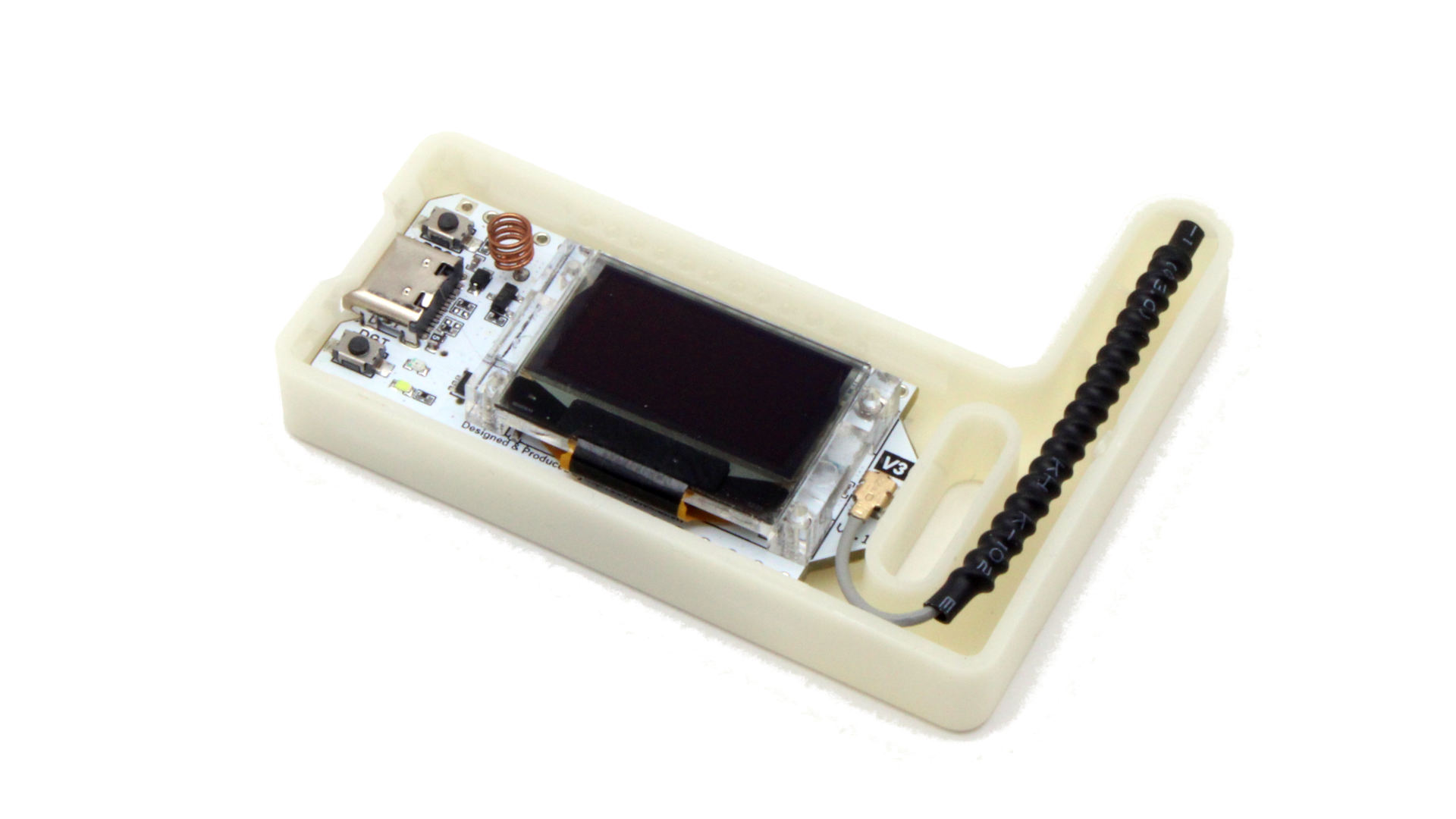

Dla ułatwienia prototypowania mamy też gotowe obudowy do tego modułu.

Specyfikacja:

  • Producent: Heltec
  • Model: ZC-153-868-1
  • Procesor: ESP32-S3
    • Dwa rdzenie 240 MHz
    • WiFi do 150Mbps 802.11 b/g/n/e/i
    • Bluetooth 4.2 (BLE)
  • Flash: 8MB (64Mbit)
  • Konwerter USB-Serial: CP2102
  • Radio: Semtech SX1262
  • Złącze anteny zewnętrznej: IPX (U.FL) (antena dołączona do modułu)
  • Ekran OLED:
    • Średnica: 0.96”
    • Sterownik: SSD1306
    • Rozdzielczość: 128x64 px
  • Wbudowany układ ładowania akumulatora Li-Ion/Li-Po
  • Złącze USB C
  • Złącze akumulatora: 2pin raster 1.25 mm (dedykowany kabel SH1.25)
  • Wymiary: 50,2 x 25,2 x 10,2 mm

W zestawie:

  • Moduł Heltec WiFi LoRa 32
  • 2 drabinki goldpin
  • antena 868MHz (typu sprężynka)
  • przewód ze złączem JST do podłączenia zasilania batteryjnego
