Moduł SHT30 - Shield do Wemos D1 mini

Kod:
MOD-1392
Waga: Help
4 g
Dostawca:

Czujnik SHT30 w postaci wygodnego do użycia shielda dedykowanego do płytek Wemos D1 mini i mini Pro.

W magazynie Help 5

PLN 20,90
PLN 16,99 bez VAT

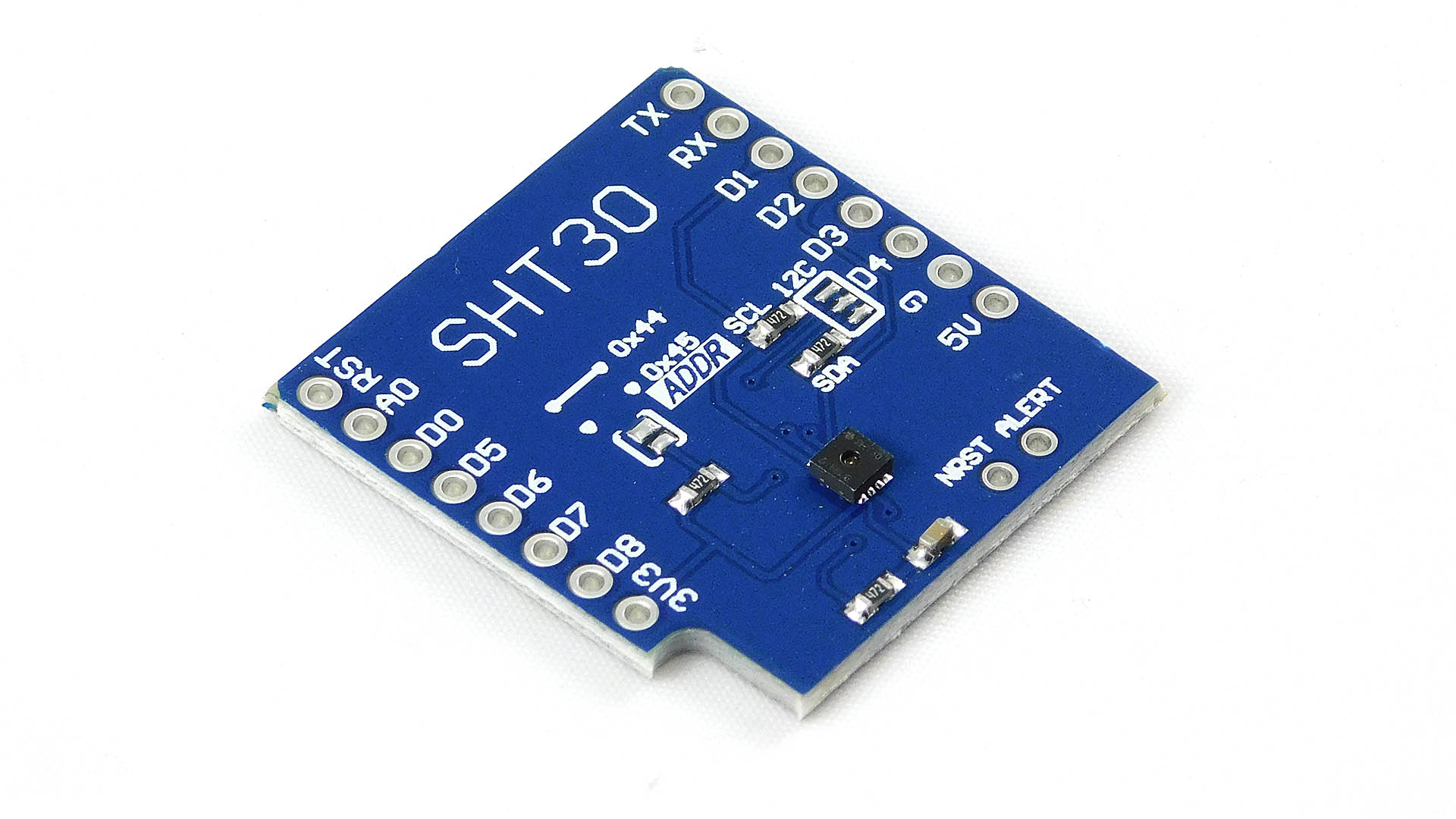

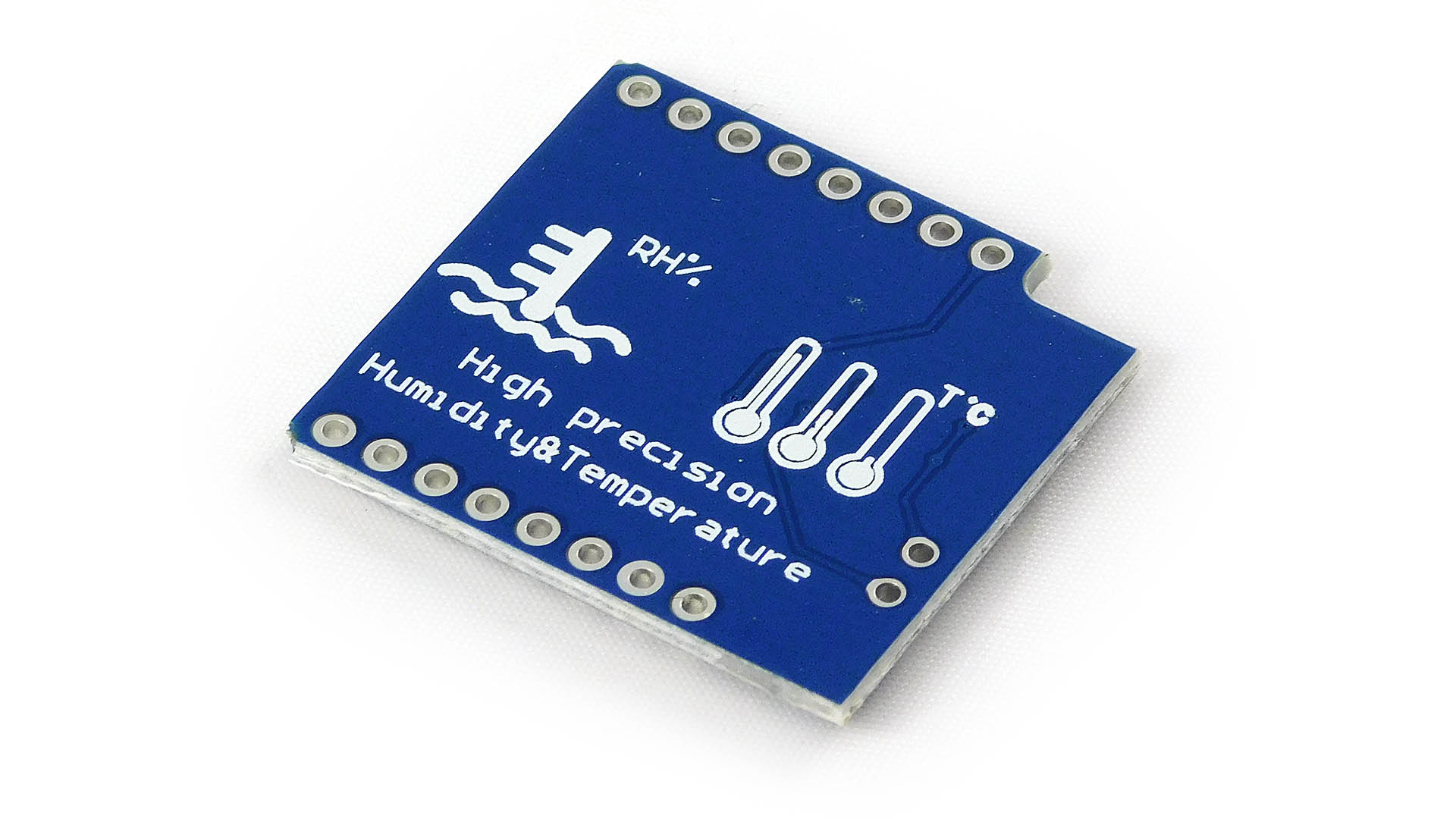

SHT30 dla Wemos D1 mini

Moduł z czujnikiem wilgotności i temperatury w formie nakładki na płytki z rodziny Wemos D1 mini. Sercem modułu jest czujnik Sensirion SHT30. Wedle specyfikacji jest on fabrycznie kalibrowany, ma liniową charakterystykę i kompensację temperaturową. Komunikuje się za pośrednictwem magistrali I2C. Dokładność na poziomie 2% RH i +/-0.3°C to bardzo przyzwoity wynik. Skłaniamy się ku twierdzeniu, że jest to całkiem sensowne rozwiązanie do pomiaru wilgotności i temperatury.

Czujnik jest prosty w implementacji. Pamiętaj tylko, że w niedalekiej odległości masz mały piekarnik, który nazywa się ESP8266. Zalecamy używanie trybu uśpienia dla zmniejszenia ilości wydzielanego ciepła. Jeżeli jest to z jakiś powodów nie możliwe, należy umieścić czujnik nieco dalej od płytki Wemos - np. zakładając pomiędzy jakiś inny niegrzejący się shield lub używając dodatkowych przelotek.

Specyfikacja:

  • Interfejs: I2C
  • Dwa adresy do wyboru
  • Dokładność pomiaru wilgotności: ±3%RH
  • Pomiar temperatury: -40 do 125°C
  • Dokładność pomiaru temperatury: ±0.3°C

Wykorzystywane piny Wemos D1 mini:

  • Pin D1: SCL
  • Pin D2: SDA

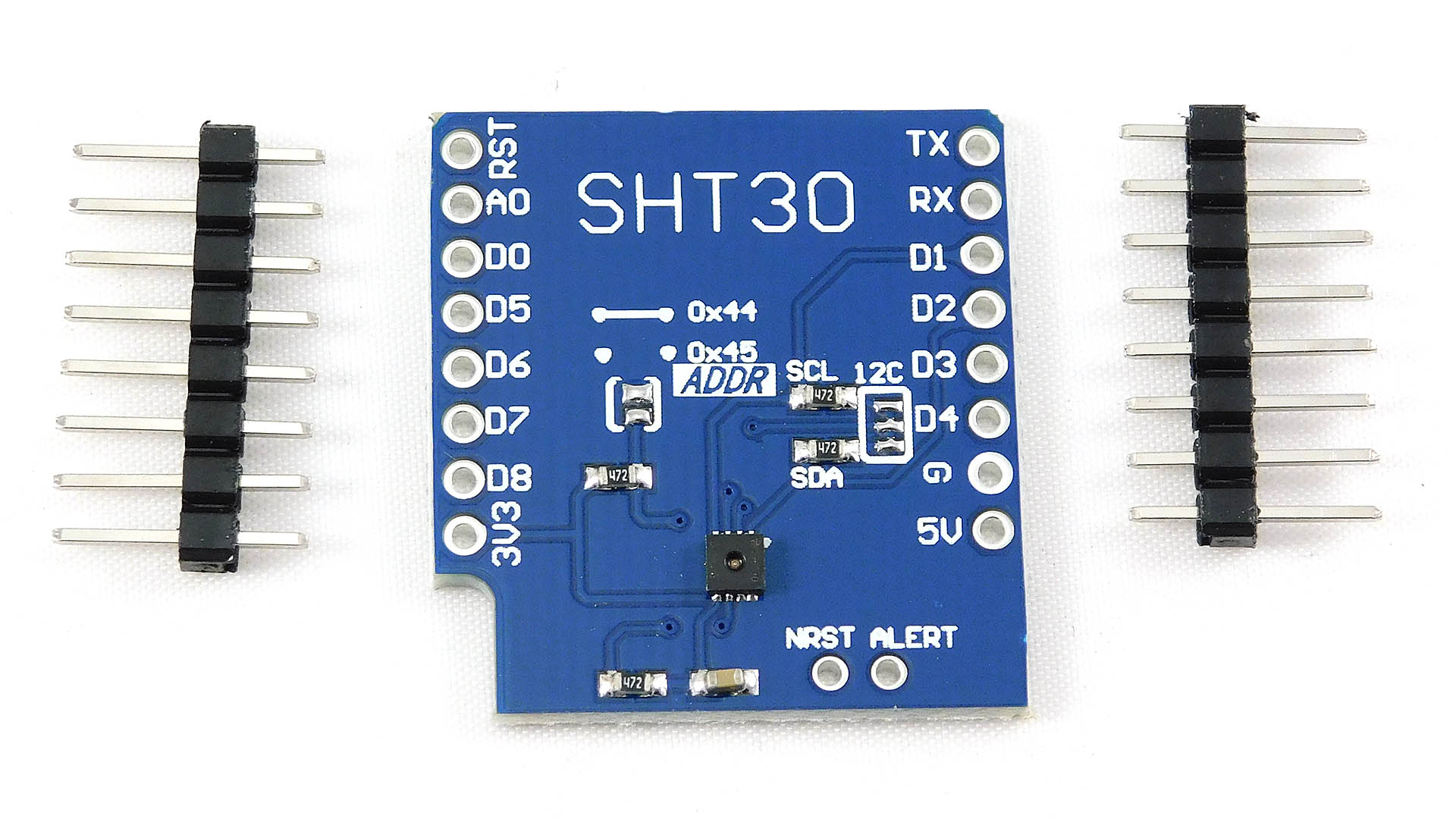

W zestawie:

  • 1 x Moduł SHT30 dla Wemos D1 mini
  • 2 x listwa golpin 8-pin

Dwa warianty PCB

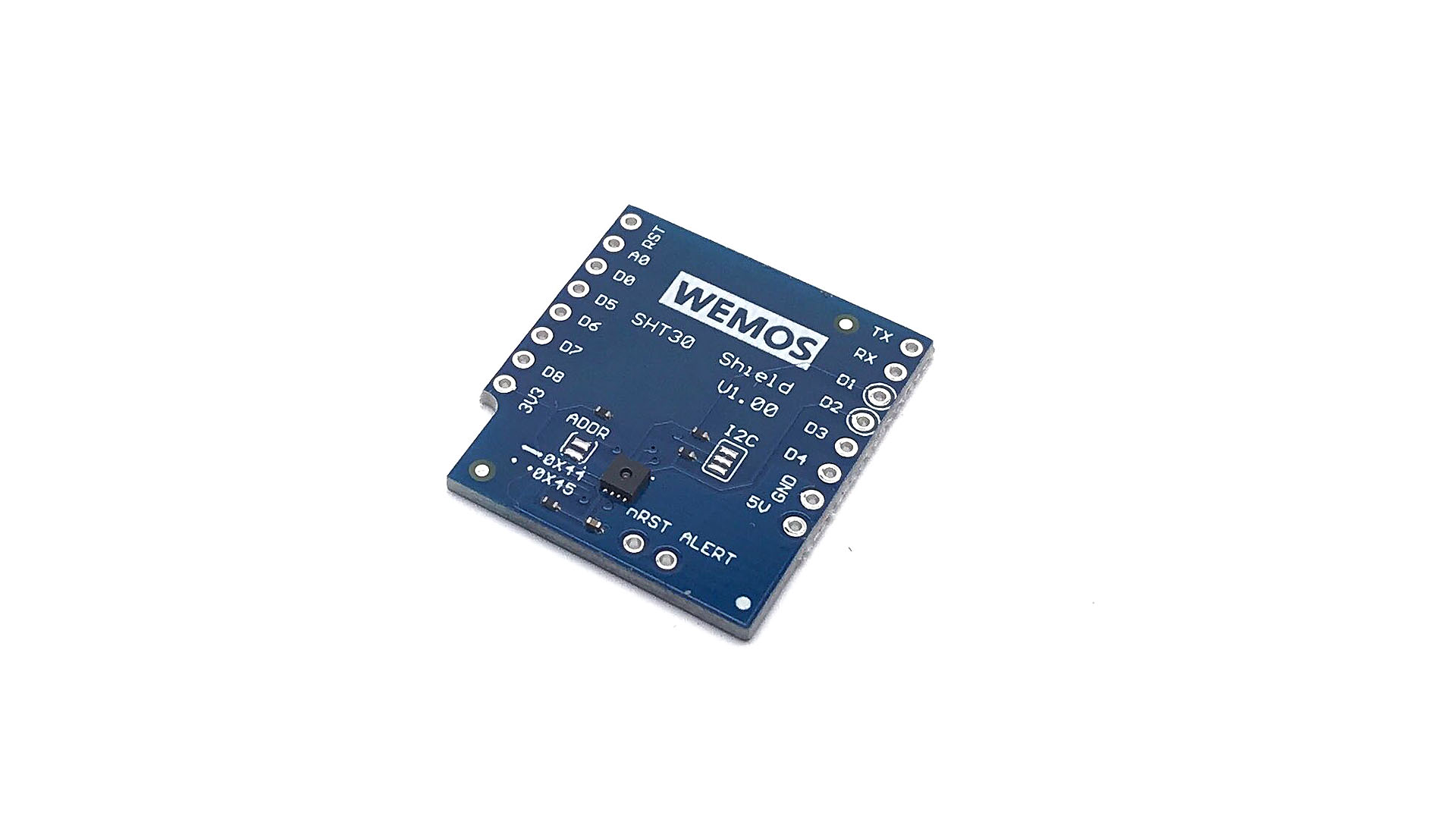

Są dwie wersje PCB modułu, funkcjonalnie takie same możliwości. Na zdjęciach produktowych ostatnie zdjęcie to drugi wariant PCB. Wersja jest wybierana losowo.
