ESP8266 - najpopularniejszy mikrokontroler z wifi

ESP8266 zawojowało świat Internetu Rzeczy. Niska cena w połączeniu z ogromnymi możliwościami jest dokładnie tym czego brakowało społeczności makerów na całym świecie. Układ można programować prosto z Arduino IDE. Opcjonalnie można skorzystać z firmware’u NodeMCU i programować moduł w języku LUA.

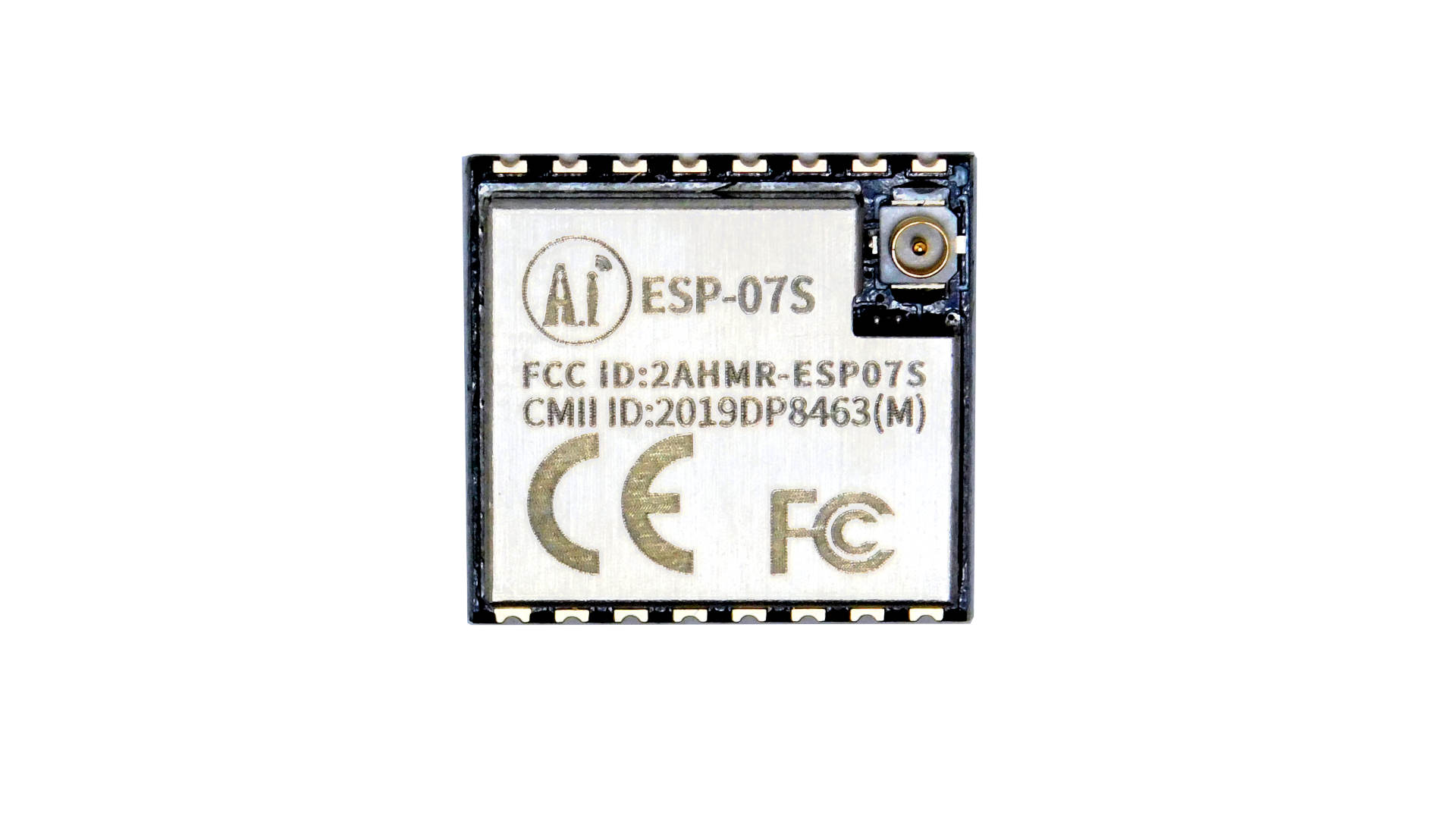

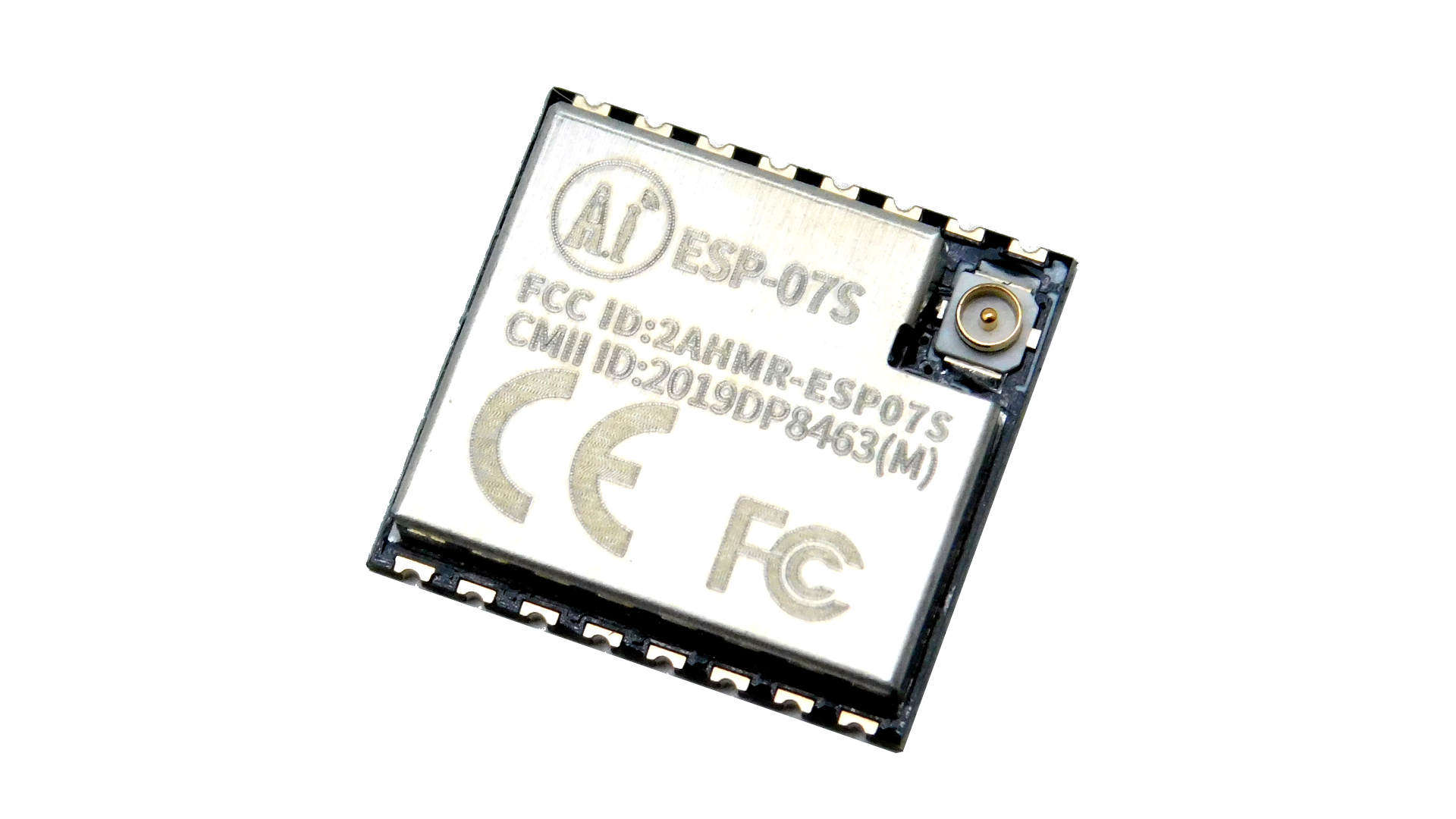

Przedstawiamy najnowszą wersję modułu z rodziny 07. Wersja 07S to przebudowana wersja ESP8266-07. Charakteryzuje ją mniejszy rozmiar, brak ceramicznej anteny i większa ilość pamięci flash. Inny układ komponentów na PCB dodatkowo poprawił stabilność układu. Do układu można podpiąć typową antenę WiFi ze złączem U.FL. Ze względu na niewielki rozmiar i duże możliwości jest to idealny moduł do integracji we własnych projektach.

Podobnie jak wszystkie ESP8266, ten maluch dysponuje procesorem Tensilica L106. Jest to 32-bitowa jednostka w architekturze RISC taktowana zazwyczaj zegarem o częstotliwości 80MHz. Procesor może bez większych problemów pracować z zegarem 160MHz, odbywa się to oczywiście kosztem jego energooszczędności. W sprzyjających warunkach można go podkręcić nawet do 346MHz), powyżej tej częstotliwości moduły mają problem z bootowaniem. Sam procesor wedle zapewnień producenta jest zgodny z RTOS. W module zintegrowano także 4MB pamięci FLASH - dostępna jest ona dla użytkownika.

Specyfikacja:

• posiada 9 portów GPIO, wszystkie z PWM
• procesor RISC 80MHz (160MHz) Tensilica L106.
• zasilanie 3.3V
• logika 3.3V
• złącze antena zewnętrznej U.FL
• 10-bitowy konwerter analogowo-cyfrowy

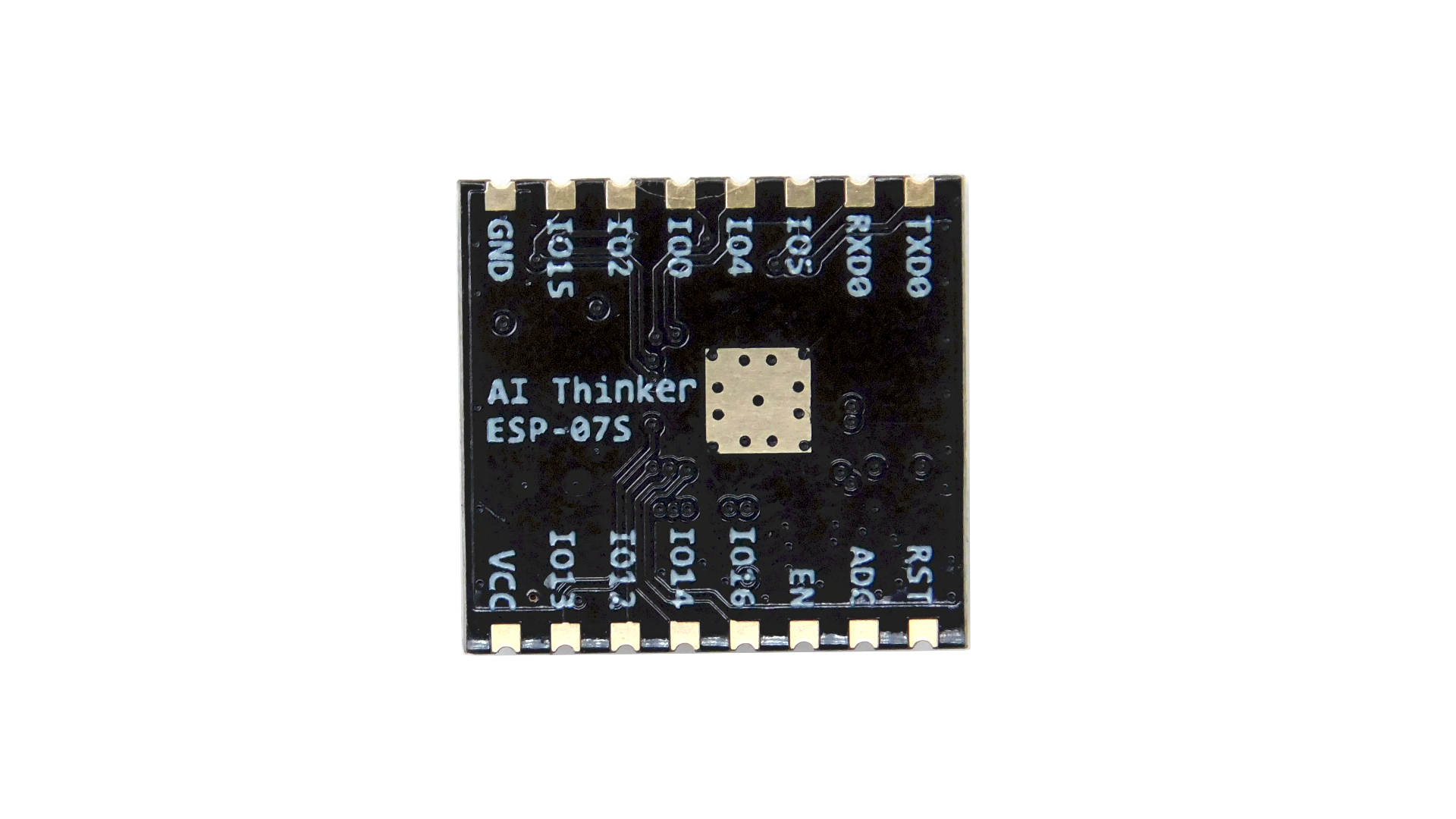

Wyprowadzenia:

1. RST - Resetuje moduł
2. ADC - Konwerter A/C Napięcie w zakresie 0-1V konwertowane na wartość 0-1024
3. EN - Chip enable. HIGH - aktywny
4. GPIO16; WAKE - Używany do wybudzenia modułu z trybu DEEP SLEEP
5. GPIO14; HSPI_CLK
6. GPIO12; HSPI_MISO
7. GPIO13; HSPI_MOSI; UART0_CTS
8. VCC - zasilanie 3.3V
9. GND
10. GPIO15; MTDO; HSPICS; UART0_RTS
11. GPIO2; UART1_TXD
12. GPIO0
13. GPIO4
14. GPIO5
15. RXD; UART0_RXD; GPIO3
16. TXD; UART0_TXD; GPIO1

ESP-07s można podłączyć do komputera (np. w celu wgrania programu) przy użyciu FTDI friend lub konwertera serial-USB.

W ofercie posiadamy adapter, który wyprowadza złącza modułu na raster 2,54mm. Dzięki temu z takim adapterem wsadzić możesz moduł bezpośrednio do płytki stykowej, lub bez problemu podłączyć przewody F-M.

Jeżeli jednak uważasz, że programowanie samego modułu jest zbyt skomplikowane, lub wolisz mieć wszystko na jednej płytce, którą możesz po prostu umieścić w płytce stykowej, to mamy dla Ciebie moduł NodeMCU, który zawiera moduł ESP8266-12E, regulator napięcia i konwerter USB-Serial. Możesz zasilać i programować go przez USB, zupełnie jak Arduino. Do tego ma już wlutowane goldpiny w rastrze przyjaznym płytkom stykowym - tak więc obejdzie się bez lutowania.

UWAGA

Moduł ESP8266-07S należy zasilać napięciem max 3.6V, dodatkowo zaleca się zasilanie modułu oddzielnym zasilaczem (pamiętajcie o wspólnym połączeniu masy), ponieważ zdarzały się sytuacje, kiedy konwerter USB-serial nie miał wystarczającej wydajności prądowej.

Pobór prądu:

Pobór prądu różni się w zależności od trybu pracy wi-fi. Typowe wartości:

• Przy nadawaniu: 120mA - 170mA
• Przy odbieraniu: 50-56mA
• Modem-Sleep: 15mA
• Light-Sleep: 0.9mA
• Deep-Sleep: 10uA

Materiały dodatkowe:

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

• Firmware do wgrania do ESP można pobrać z github
• Zestaw komend AT można znaleźć na stronie nurdspace.nl
• Wiki modułu ESP8266
• Program umożliwiający wgrywanie oprogramowania ESPLORER
• Forum użytkowników ESP8266
• Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduł idealnie nadaje się do zastosowań developerskich, zarówno układ jak i moduł posiadają certyfikacje FCC. ESP8266-07S ma nadany FCC ID: 2AHMR-ESP07S
