Nettigo Outlet

Tutaj znajdziesz produkty, które chcemy wyprzedać. Czasem lekko uszkodzone, czasem nie spełniły naszych oczekiwań w kwestii wydajności, łatwości obsługi.

Warunki

• na wszystkie produkty tutaj masz gwarancję rozruchową - 2 tygodnie.
• na wszystkie produkty wystawiamy fakturę/paragon,
• zwroty towarów przyjmujemy

Jeśli są jakieś szczególne warunki, to będą są wymienione poniżej.

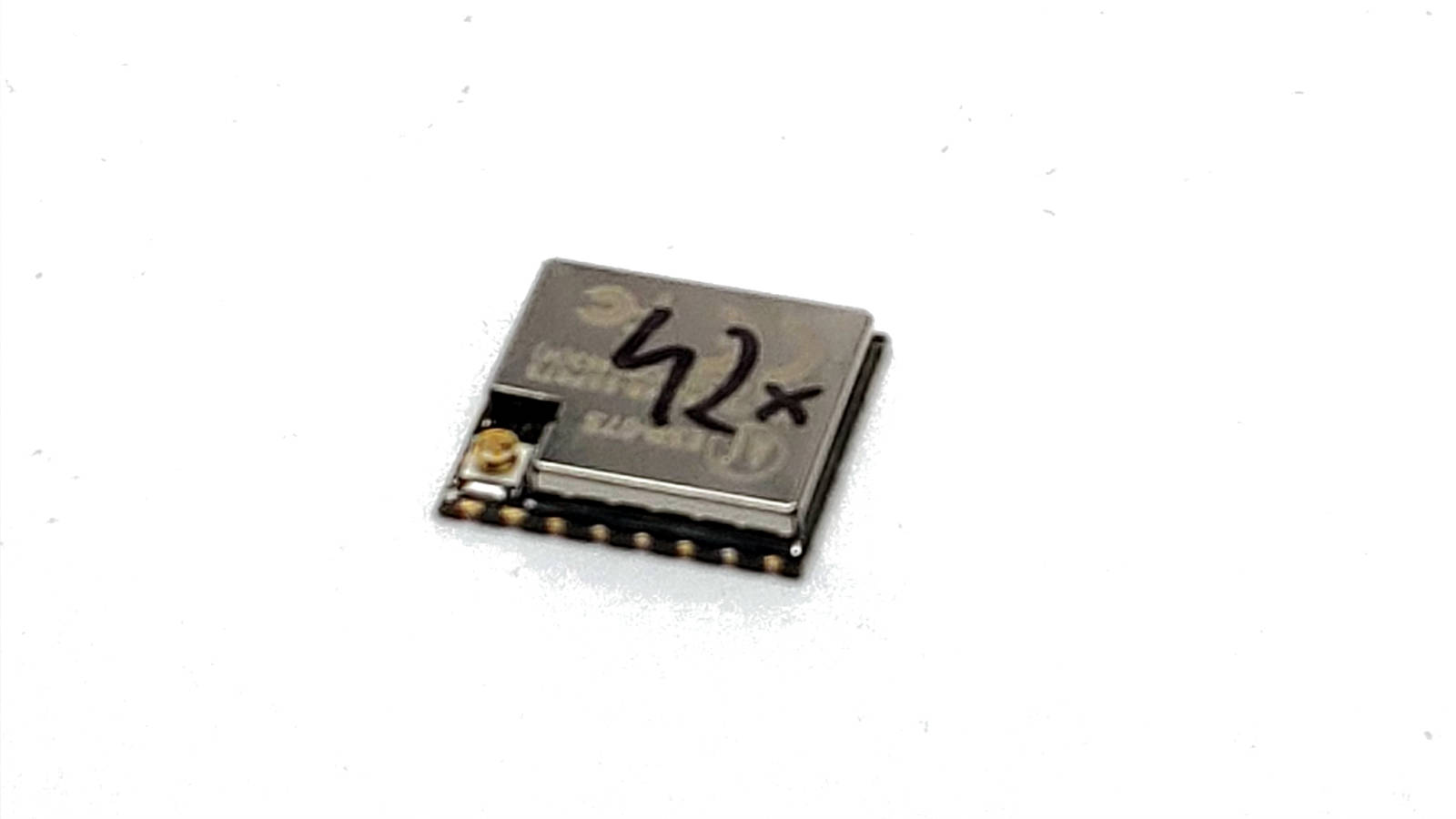

Moduły sa sprawne, poza jedynym odstępstwem od specyfikacji - prąd w uśpieniu. Powinien być na poziomie 15 µA, natomiast te egzemplarze mają powyżej 20 µA, nawet tak dużo jak 70 czy 90. Jeżeli potrzebujesz układu do pracy ciągłej to się świetnie sprawdzą. Moduły są opisane markerem (po testach), jak widać na drugim zdjęciu.

ESP8266 - najpopularniejszy mikrokontroler z wifi

ESP8266 zawojowało świat Internetu Rzeczy. Niska cena w połączeniu z ogromnymi możliwościami jest dokładnie tym czego brakowało społeczności makerów na całym świecie. Układ można programować prosto z Arduino IDE. Opcjonalnie można skorzystać z firmware’u NodeMCU i programować moduł w języku LUA.

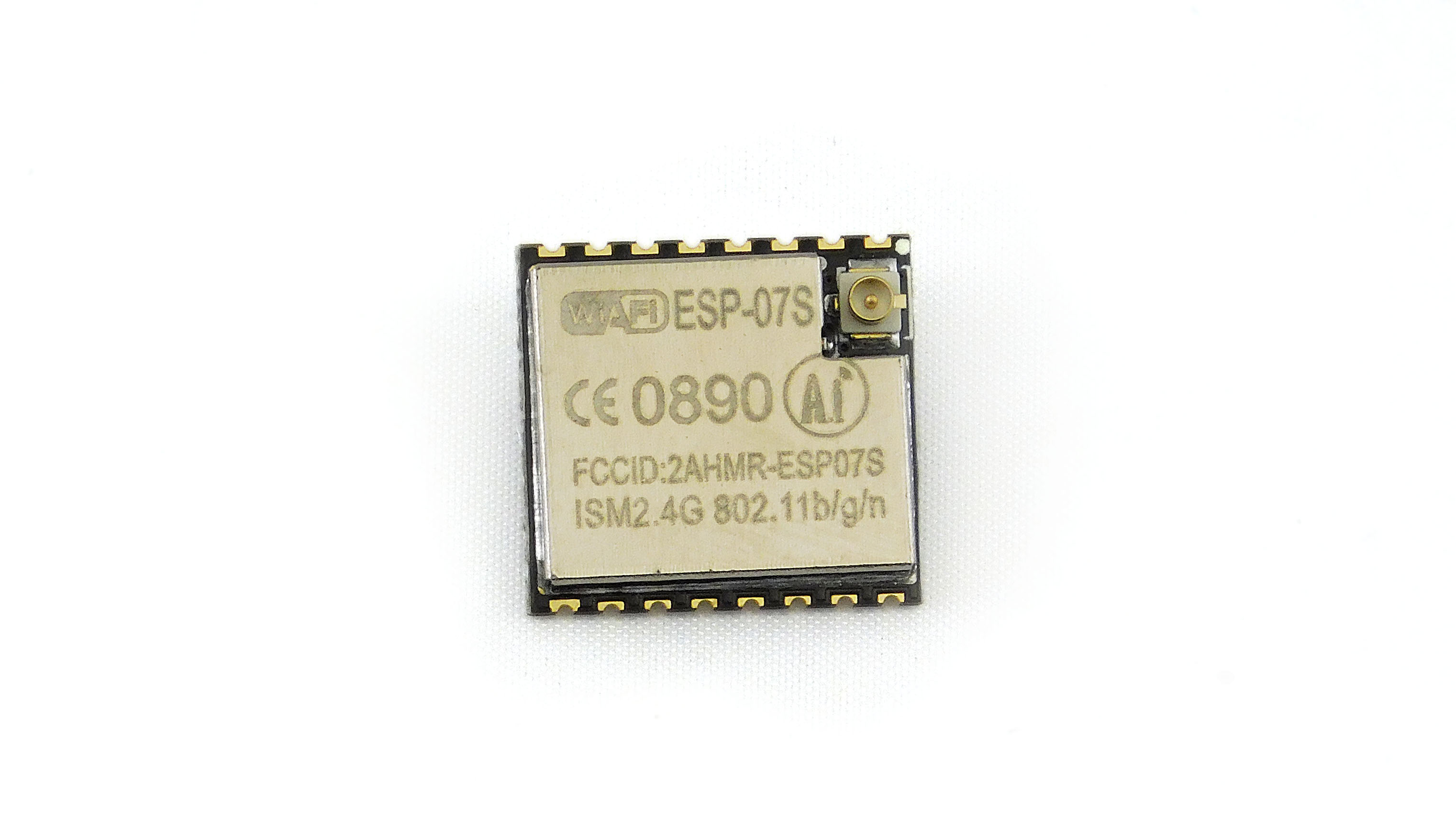

Przedstawiamy najnowszą wersję modułu z rodziny 07. Wersja 07S to przebudowana wersja ESP8266-07. Charakteryzuje ją mniejszy rozmiar, brak ceramicznej anteny i większa ilość pamięci flash. Inny układ komponentów na PCB dodatkowo poprawił stabilność układu. Do układu można podpiąć typową antenę WiFi ze złączem U.FL. Ze względu na niewielki rozmiar i duże możliwości jest to idealny moduł do integracji we własnych projektach.

Podobnie jak wszystkie ESP8266, ten maluch dysponuje procesorem Tensilica L106. Jest to 32-bitowa jednostka w architekturze RISC taktowana zazwyczaj zegarem o częstotliwości 80MHz. Procesor może bez większych problemów pracować z zegarem 160MHz, odbywa się to oczywiście kosztem jego energooszczędności. W sprzyjających warunkach można go podkręcić nawet do 346MHz), powyżej tej częstotliwości moduły mają problem z bootowaniem. Sam procesor wedle zapewnień producenta jest zgodny z RTOS. W module zintegrowano także 4MB pamięci FLASH - dostępna jest ona dla użytkownika.

Specyfikacja:

• posiada 9 portów GPIO, wszystkie z PWM
• procesor RISC 80MHz (160MHz) Tensilica L106.
• zasilanie 3.3V
• logika 3.3V
• złącze antena zewnętrznej U.FL
• 10-bitowy konwerter analogowo-cyfrowy

Wyprowadzenia:

1. RST - Resetuje moduł
2. ADC - Konwerter A/C Napięcie w zakresie 0-1V konwertowane na wartość 0-1024
3. EN - Chip enable. HIGH - aktywny
4. GPIO16; WAKE - Używany do wybudzenia modułu z trybu DEEP SLEEP
5. GPIO14; HSPI_CLK
6. GPIO12; HSPI_MISO
7. GPIO13; HSPI_MOSI; UART0_CTS
8. VCC - zasilanie 3.3V
9. GND
10. GPIO15; MTDO; HSPICS; UART0_RTS
11. GPIO2; UART1_TXD
12. GPIO0
13. GPIO4
14. GPIO5
15. RXD; UART0_RXD; GPIO3
16. TXD; UART0_TXD; GPIO1

ESP-07s można podłączyć do komputera (np. w celu wgrania programu) przy użyciu FTDI friend lub konwertera serial-USB.

W ofercie posiadamy adapter, który wyprowadza złącza modułu na raster 2,54mm. Dzięki temu z takim adapterem wsadzić możesz moduł bezpośrednio do płytki stykowej, lub bez problemu podłączyć przewody F-M.

Jeżeli jednak uważasz, że programowanie samego modułu jest zbyt skomplikowane, lub wolisz mieć wszystko na jednej płytce, którą możesz po prostu umieścić w płytce stykowej, to mamy dla Ciebie moduł NodeMCU, który zawiera moduł ESP8266-12E, regulator napięcia i konwerter USB-Serial. Możesz zasilać i programować go przez USB, zupełnie jak Arduino. Do tego ma już wlutowane goldpiny w rastrze przyjaznym płytkom stykowym - tak więc obejdzie się bez lutowania.

UWAGA

Moduł ESP8266-07S należy zasilać napięciem max 3.6V, dodatkowo zaleca się zasilanie modułu oddzielnym zasilaczem (pamiętajcie o wspólnym połączeniu masy), ponieważ zdarzały się sytuacje, kiedy konwerter USB-serial nie miał wystarczającej wydajności prądowej.

Pobór prądu:

Pobór prądu różni się w zależności od trybu pracy wi-fi. Typowe wartości:

• Przy nadawaniu: 120mA - 170mA
• Przy odbieraniu: 50-56mA
• Modem-Sleep: 15mA
• Light-Sleep: 0.9mA
• Deep-Sleep: 10uA

Materiały dodatkowe:

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

• Firmware do wgrania do ESP można pobrać z github
• Zestaw komend AT można znaleźć na stronie nurdspace.nl
• Wiki modułu ESP8266
• Program umożliwiający wgrywanie oprogramowania ESPLORER
• Forum użytkowników ESP8266
• Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduł idealnie nadaje się do zastosowań developerskich, zarówno układ jak i moduł posiadają certyfikacje FCC. ESP8266-07S ma nadany FCC ID: 2AHMR-ESP07S
