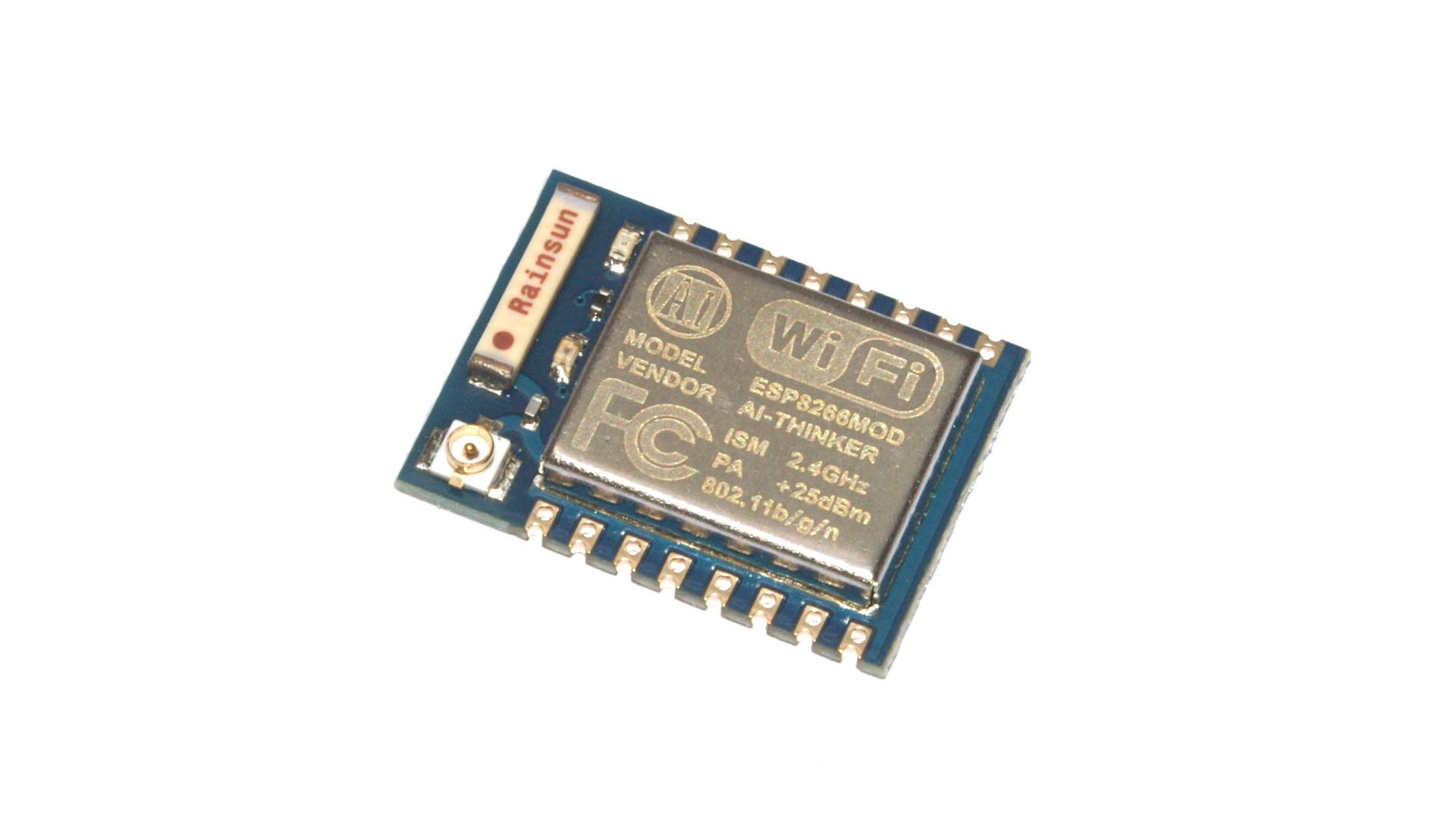

Moduł WiFi ESP07 - ESP8266 z wbudowaną anteną i złączem U.FL

Kod:
MOD-831
Waga: Help
3 g
Dostawca:

Mały moduł z wbudowanym WiFi i 9 portami GPIO. Różni się od innych ESP, że ma zarówno antenę ceramiczną (wbudowaną) jak i złącze U.FL do anteny zewnętrznej.

W magazynie Help 52

PLN 14,90
PLN 12,11 bez VAT
Ile sztuk? Rabat Cena za szt
1 14,90
5+ 8,00 % 13,70
10+ 12,00 % 13,11
25+ 16,00 % 12,51
100+ 20,00 % 11,92
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Ten maluch dysponuje procesorem RISC 80MHz, a do dyspozycji użytkownika oddano 1MB pamięci FLASH.

Specyfikacja:

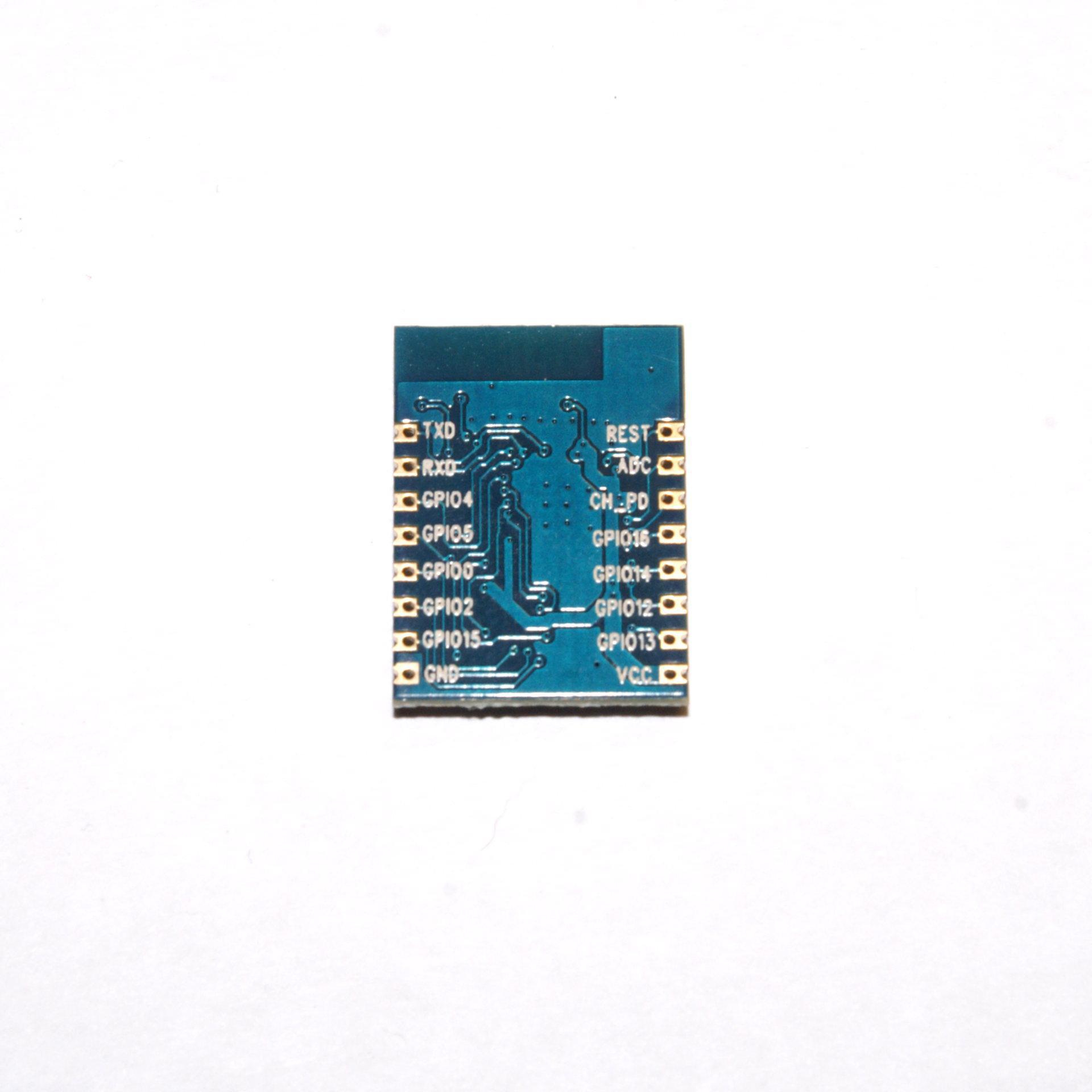

  • posiada 9 portów GPIO, wszystkie z PWM
  • procesor RISC 80MHz
  • wejście analogowe (ADC) mierzące napięcia od 0V do 1V
  • zasilanie 3.3V
  • logika 3.3V
  • wbudowana ceramiczna antena i złącze U.FL na antenę zewnętrzną

ESP-07 można podłączyć do komputera (np. w celu wgrania programu) przy użyciu konwertera USB/Serial. Dzięki złączu U.FL, jeżeli Twój projekt musi być zamknięty w metalowym pudełku możesz wyprowadzić antenę na zewnątrz, np: na PCB, lub standardową antenę WiFi razem z pigtailem.

ESP8266-07 kontra ESP8266-12

W sieci można znaleźć porównania różnych modułów ESP, (np. to porównanie) w większości wypadków ESP-07 różni się tym od ESP-12, że poza różnymi antenami, -07 ma wyprowadzone jedno GPIO mniej i nie ma ADC. Sprzedawane przez nas ESP-07 jest wariantem z wyprowadzonymi takimi samymi wyjściami jak ESP-12, więc też ma ADC i dodatkowe GPIO. Jedyna różnica między naszym ESP-07 i ESP-12 to rodzaj anteny oraz dostępna pamięć flash. PCB na ESP-12 i ceramiczna z dodatkowym złączem U.FL na ESP-07. Flash - 1MB na -07 i 4 MB na -12.

Od 14.04.2016 sprzedajemy moduł ESP8266-07 w wersji z powiększoną ilością pamięci. Poprzednia wersja miała 512 kB flash, ta ma 1 MB.

W ofercie posiadamy adapter, który wyprowadza złącza modułu na raster 2,54mm. Dzięki temu z takim adapterem wsadzić możesz moduł bezpośrednio do płytki stykowej, lub bez problemu podłączyć przewody F-M.

Jeżeli jednak uważasz, że programowanie samego modułu jest zbyt skomplikowane, lub wolisz mieć wszystko na jednej płytce, którą możesz po prostu umieścić w płytce stykowej, to mamy dla Ciebie moduł NodeMCU, który zawiera moduł ESP8266-12E, regulator napięcia i konwerter USB-Serial. Możesz zasilać i programować go przez USB, zupełnie jak Arduino. Do tego ma wlutowane goldpiny w rastrze przyjaznym płytkom stykowym.

UWAGA

Moduł należy zasilać napięciem max 3.6V, dodatkowo zaleca się zasilanie modułu oddzielnym zasilaczem (pamiętajcie o wspólnym połączeniu masy), ponieważ zdarzały się sytuacje, kiedy konwerter USB-serial nie miał wystarczającej wydajności prądowej.

Szczegółowa specyfikacja poboru prądu w różnych trybach znajduje się na tym blogu. Pobór wynosi od ok 220 mA przy pracy w sieci 802.11b, przez 130mA - 150 mA w sieciach n lub g do pojedynczych miliamperów w trybach oszczędzania mocy.

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

  • Firmware do wgrania do ESP można pobrać z github
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Forum użytkowników ESP8266
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduł idealnie nadaje się do zastosowań developerskich, sam układ posiada certyfikacje FCC, natomiast płytka jako całość niestety nie.

Moduły ESP8266 / ESP32
Płytki rozwojowe ESP8266 / ESP32
Akcesoria i rozszerzenia:

Pliki

Datasheet ESP8266
