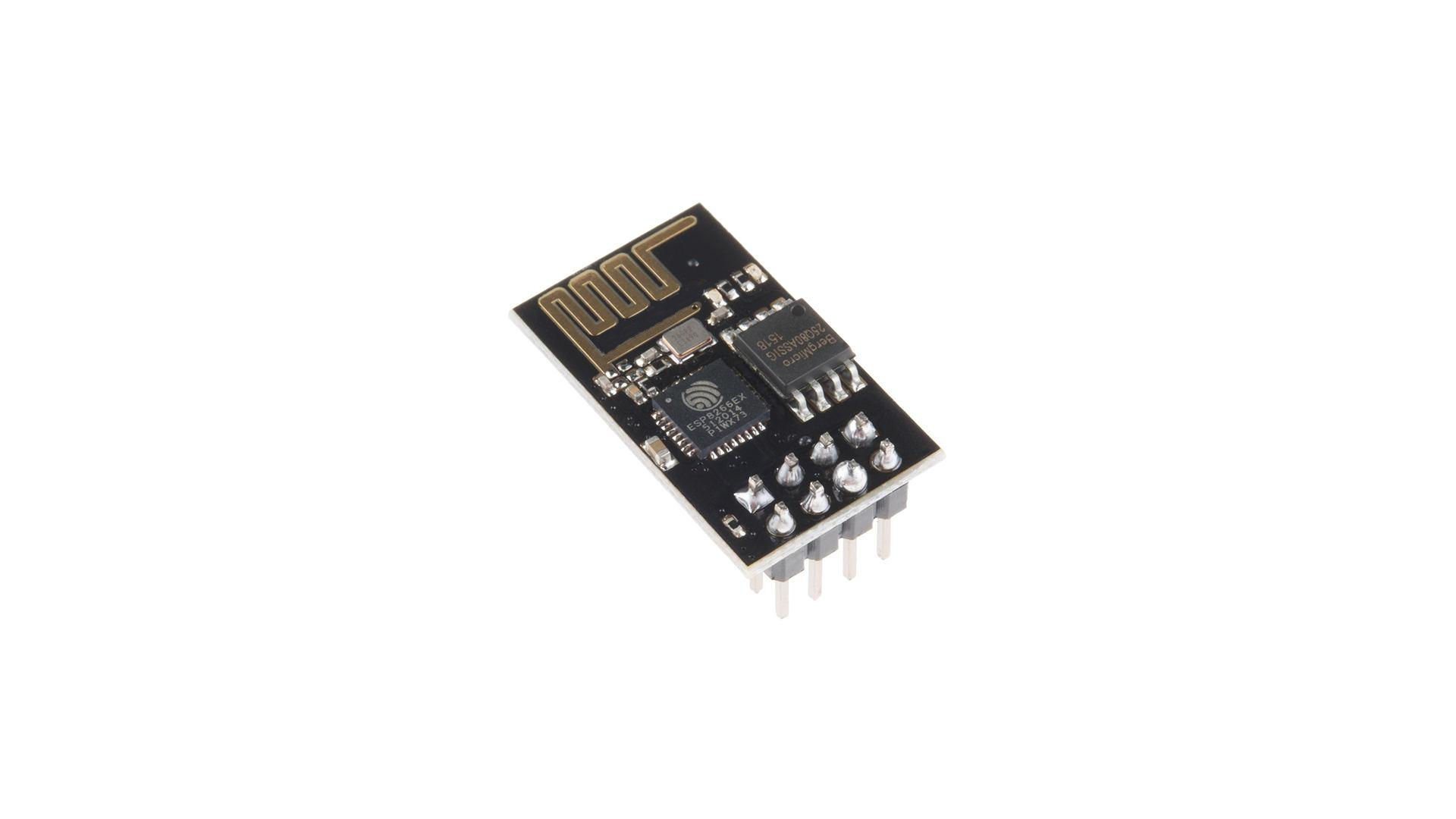

Moduł WiFi ESP8266-01 - podłącz Arduino do sieci bezprzewodowej

Kod:
MOD-810
Waga: Help
3 g

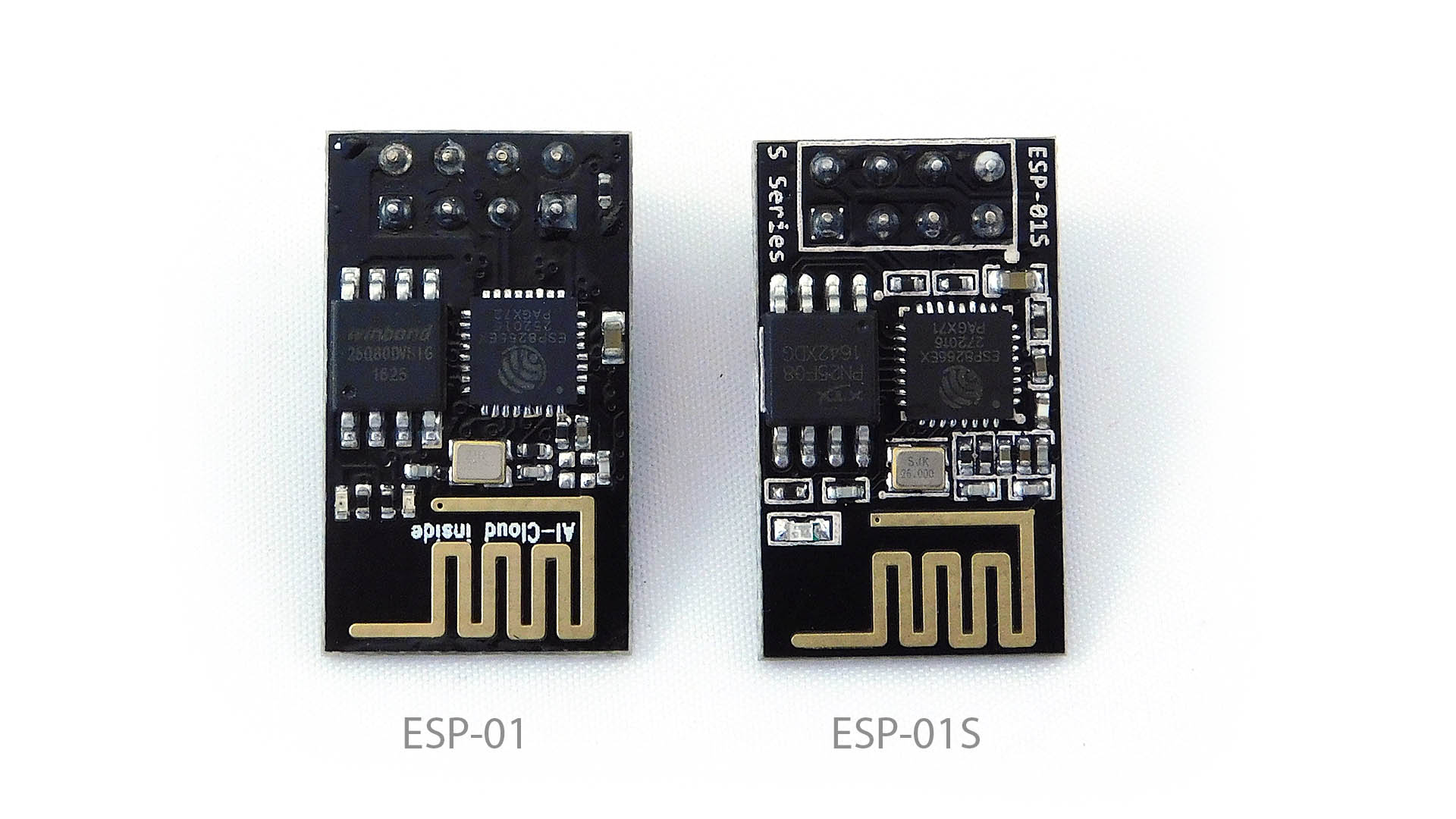

Mały moduł pozwalający podłączyć np. Arduino do sieci bezprzewodowej. Może działać również jako samodzielny układ z podłączonymi czujnikami. Jest to wersja -01 czyli posiadająca dwa wyjścia GPIO.

Na magazynie: 113

PLN 11,89
PLN 9,67 bez VAT

Czy może być coś ciekawszego od małego modułu, który posiada możliwość łączenia się po WiFi, a do tego daje użytkownikowi 2 porty GPIO?

Ten maluch dysponuje procesorem RISC 80MHz, a do dyspozycji użytkownika oddano 1MB pamięci FLASH.

Specyfikacja:

  • posiada 2 porty GPIO, oba z PWM
  • procesor RISC 80MHz
  • zasilanie 3.3V
  • logika 3.3V

ESP można podłączyć do Arduino, czy komputera przy użyciu FTDI friend lub konwertera serial-USB.

UWAGA

Moduł należy zasilać napięciem max 3.6V, dodatkowo zaleca się zasilanie modułu oddzielnym zasilaczem (pamiętajcie o wspólnym połączeniu masy), ponieważ zdarzały się sytuacje, kiedy konwerter USB-serial nie miał wystarczającej wydajności prądowej.

Szczegółowa specyfikacja poboru prądu w różnych trybach znajduje się na tym blogu. Pobór wynosi od ok 220 mA przy pracy w sieci 802.11b, przez 130mA - 150 mA w sieciach n lub g do pojedynczych miliamperów w trybach oszczędzania mocy.

Co mogę zrobić z ESP8266

Moduł ten to nie tylko bramka do sieci WiFi dla µc, ale może działać jako samodzielny układ. Zobacz przykład jak podłączyliśmy czujnik temperatury do ESP i dane o niej wysyłane są do chmury: Nettigo::Blog

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

Do modułu można wgrać oprogramowanie NodeMCU, dzięki czemu można go zaprogramować przy użyciu języka LUA, co w niektórych przypadkach bardzo ułatwia pracę.

Więcej informacji na temat NodeMCU, można znaleźć na stronie nodemcu.com.

  • Firmware do wgrania do ESP można pobrać z github
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

W ofercie posiadamy również bardziej rozbudowane wersje modułów: ESP8266-07, wyposażony w złącze na zewnętrzną antenę (U.FL), taką jak na przykład ta (Pasuje również do Arietty G25) oraz ESP8266-12E wyposażony w 4MB pamięci Flash. Oba moduły wyposażone są w 9 portów GPIO, wszystkie z PWM

Jeżeli jednak uważasz, że programowanie samego modułu jest zbyt skomplikowane, lub wolisz mieć wszystko na jednej płytce, którą możesz po prostu umieścić w płytce stykowej, to mamy dla Ciebie moduł NodeMCU, który zawiera moduł ESP8266-12E, regulator napięcia i konwerter USB-Serial. Możesz zasilać i programować go przez USB, zupełnie jak Arduino. Do tego ma wlutowane goldpiny w rastrze przyjaznym płytkom stykowym.

Moduł idealnie nadaje się do zastosowań developerskich, sam układ posiada certyfikacje FCC, natomiast płytka jako całość niestety nie.
