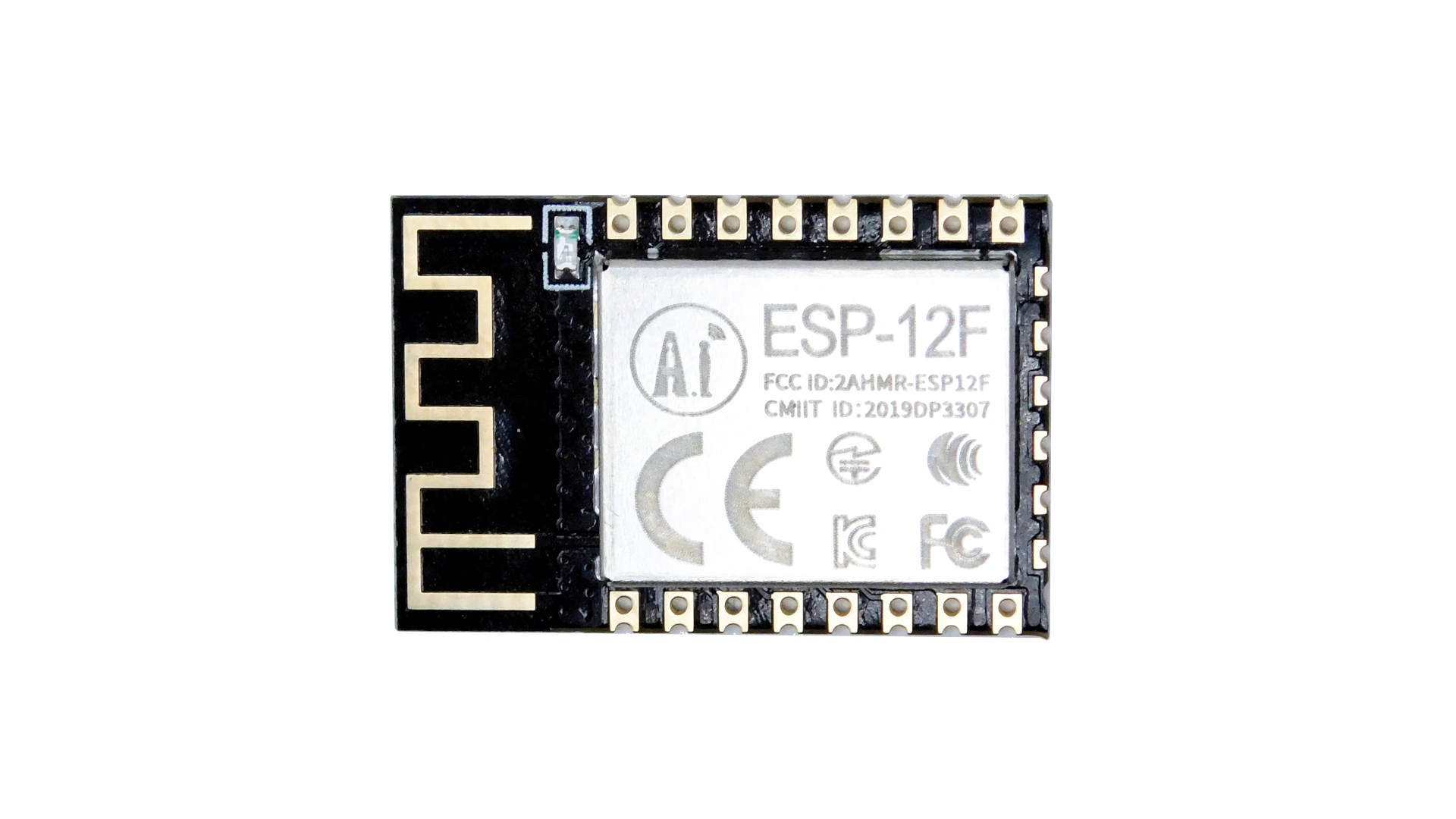

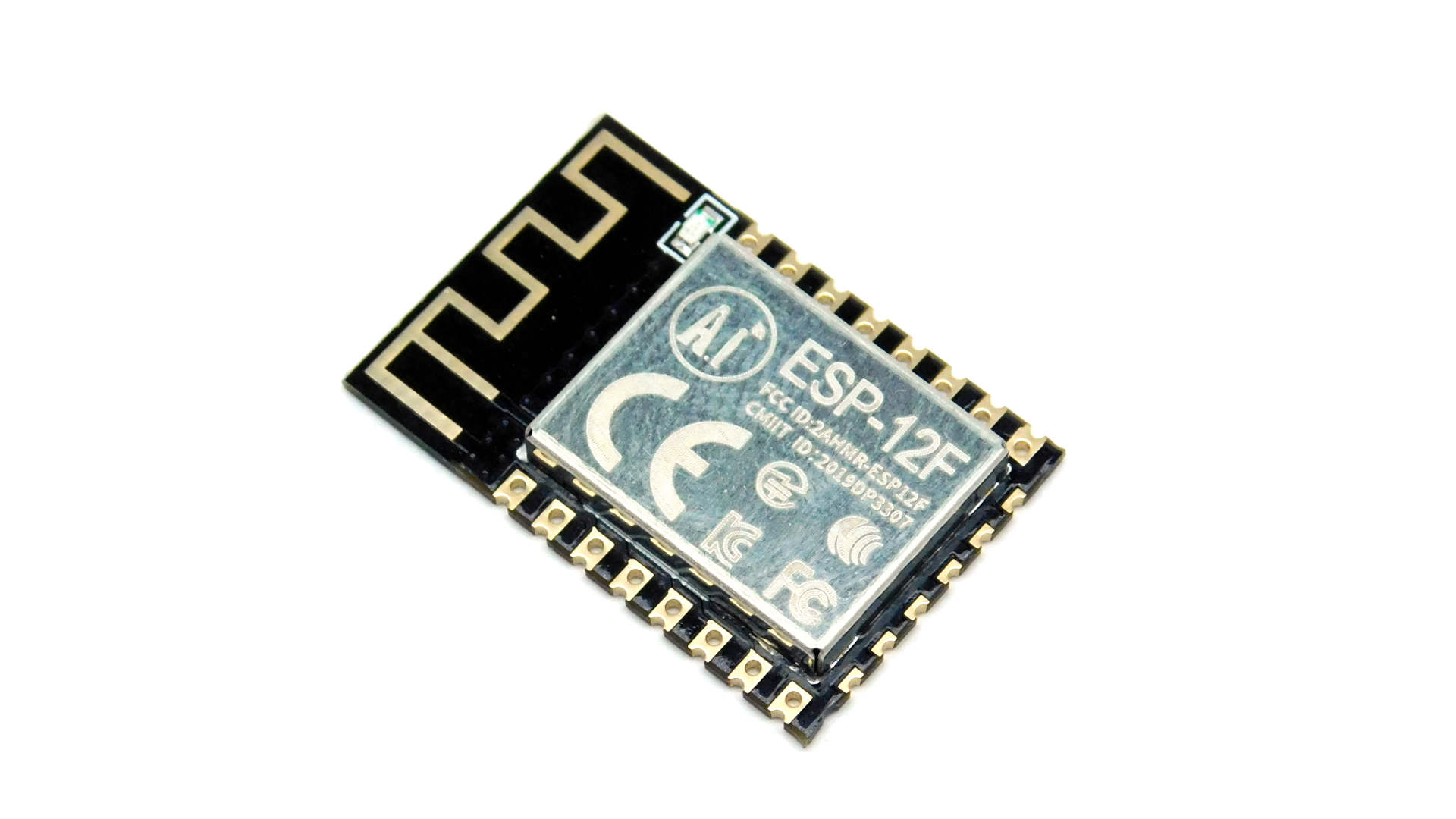

Moduł WiFi ESP8266-12F

Kod:
MOD-1017
Waga: Help
3 g
Dostawca:

Mały moduł z wbudowanym WiFi i 11 portami GPIO.

Na magazynie: 438

PLN 14,90
PLN 12,11 bez VAT
Ile sztuk? Za szt Ile łącznie zyskujesz?
1 14,90
25+ 13,41 37,21
100+ 12,66 223,86
500+ 11,92 1 488,30
Rabaty ilościowe nie sumują się z innymi promocjami

ESP8266 - najpopularniejszy mikrokontroler z wifi

ESP8266 zawojowało świat Internetu Rzeczy. Niska cena w połączeniu z ogromnymi możliwościami jest dokładnie tym czego brakowało społeczności makerów na całym świecie. Układ można programować prosto z Arduino IDE. Opcjonalnie można skorzystać z firmware'u NodeMCU i programować moduł w języku LUA.

Przedstawiamy najnowszą wersję modułu ESP8266-12. Wersja F to przebudowana wersja E. Charakteryzuje ją lepszy zasięg sieci WiFi dzięki poprawionej antenie. Ponadto nieco inny układ komponentów na PCB poprawił stabilność układu.

Podobnie jak wszystkie ESP8266, ten maluch dysponuje procesorem Tensilica L106. Jest to 32-bitowa jednostka w architekturze RISC taktowana zazwyczaj zegarem o częstotliwości 80MHz. Procesor może bez większych problemów pracować z zegarem 160MHz, odbywa się to oczywiście kosztem jego energooszczędności. W sprzyjających warunkach można go podkręcić nawet do 346MHz), powyżej tej częstotliwości moduły mają problem z bootowaniem. Sam procesor wedle zapewnień producenta jest zgodny z RTOS. W module zintegrowano także 4MB pamięci FLASH - dostępna jest ona dla użytkownika.

Specyfikacja:

  • posiada 11 (13) portów GPIO, prawie wszystkie z PWM
  • procesor RISC 80MHz (160MHz) Tensilica L106.
  • zasilanie 3.3V
  • logika 3.3V
  • wbudowana antena na PCB
  • 10-bitowy konwerter analogowo-cyfrowy

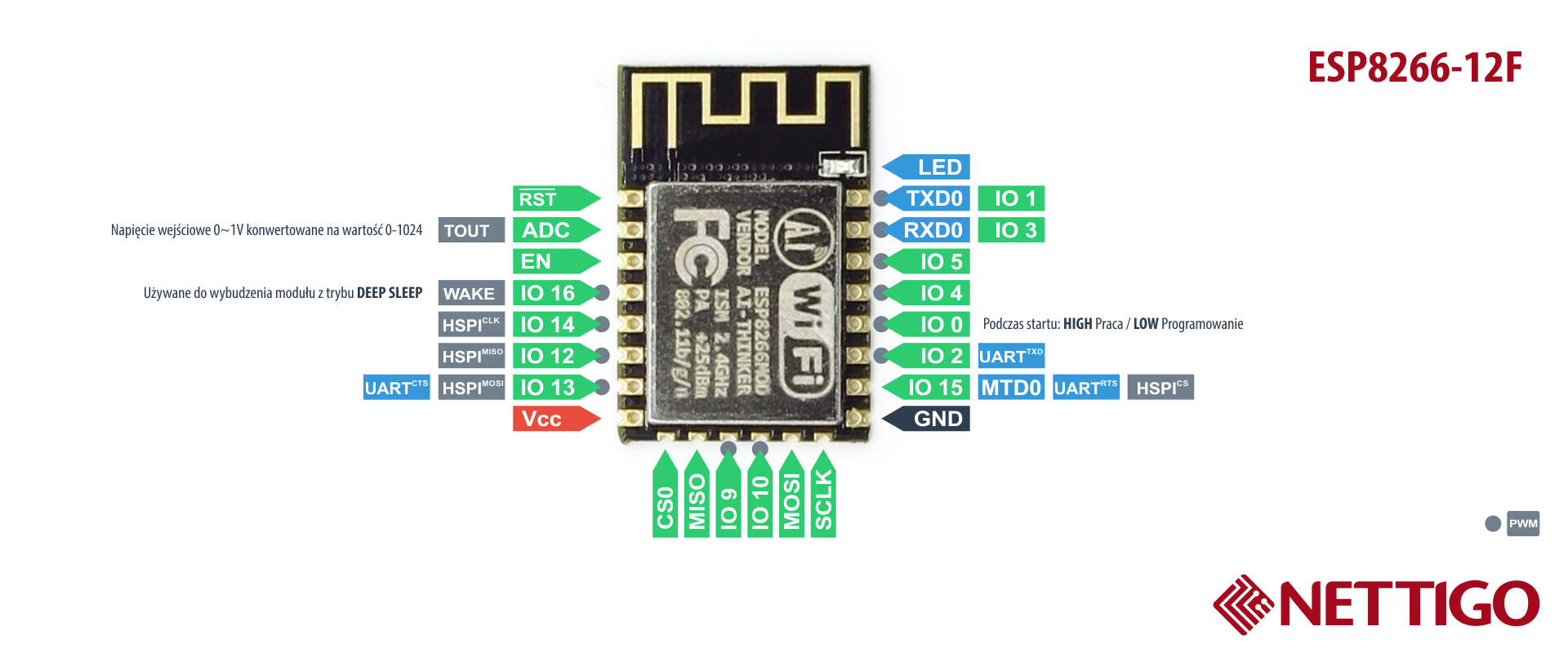

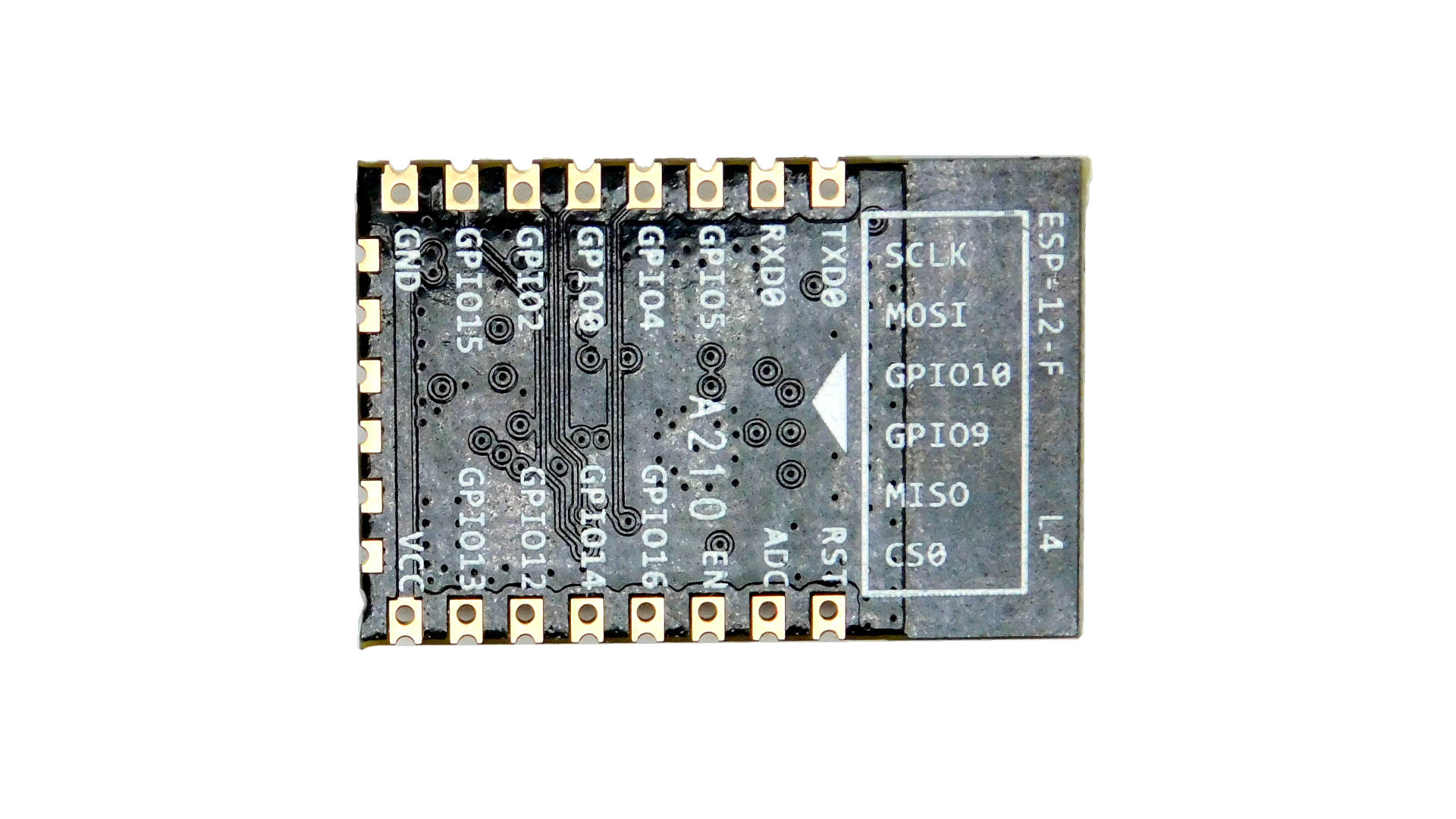

Wyprowadzenia:

  1. RST - Resetuje moduł
  2. ADC - Konwerter A/C Napięcie w zakresie 0-1V konwertowane na wartość 0-1024
  3. EN - Chip enable. HIGH - aktywny
  4. GPIO16; WAKE - Używany do wybudzenia modułu z trybu DEEP SLEEP
  5. GPIO14; HSPI_CLK
  6. GPIO12; HSPI_MISO
  7. GPIO13; HSPI_MOSI; UART0_CTS
  8. VCC - zasilanie 3.3V
  9. CS0 - Chip select
  10. MISO
  11. GPIO9
  12. GPIO10
  13. MOSI
  14. SCLK - Zegar
  15. GND
  16. GPIO15; MTDO; HSPICS; UART0_RTS
  17. GPIO2; UART1_TXD
  18. GPIO0
  19. GPIO4
  20. GPIO5
  21. RXD; UART0_RXD; GPIO3
  22. TXD; UART0_TXD; GPIO1

ESP-12E/F można podłączyć do komputera (np. w celu wgrania programu) przy użyciu FTDI friend lub konwertera serial-USB.

W ofercie posiadamy adapter, który wyprowadza złącza modułu na raster 2,54mm. Dzięki temu z takim adapterem wsadzić możesz moduł bezpośrednio do płytki stykowej, lub bez problemu podłączyć przewody F-M. Trzeba pamiętać że adapter ten nie wyprowadza pinów na krótszym boku modułu (SCLK, MOSI, GPIO10, GPIO9, MISO, CS0). Moduł można podłączyć do płytki stykowej bez lutowania za pomocą kabli z sondami.

Jeżeli jednak uważasz, że programowanie samego modułu jest zbyt skomplikowane, lub wolisz mieć wszystko na jednej płytce, którą możesz po prostu umieścić w płytce stykowej, to mamy dla Ciebie moduł NodeMCU, który zawiera moduł ESP8266-12E, regulator napięcia i konwerter USB-Serial. Możesz zasilać i programować go przez USB, zupełnie jak Arduino. Do tego ma już wlutowane goldpiny w rastrze przyjaznym płytkom stykowym - tak więc obejdzie się bez lutowania.

UWAGA

Moduł ESP8266-12F należy zasilać napięciem max 3.6V, dodatkowo zaleca się zasilanie modułu oddzielnym zasilaczem (pamiętajcie o wspólnym połączeniu masy), ponieważ zdarzały się sytuacje, kiedy konwerter USB-serial nie miał wystarczającej wydajności prądowej.

Pobór prądu:

Pobór prądu różni się w zależności od trybu pracy wi-fi. Typowe wartości:

  • Przy nadawaniu: 120mA - 170mA
  • Przy odbieraniu: 50-56mA
  • Modem-Sleep: 15mA
  • Light-Sleep: 0.9mA
  • Deep-Sleep: 10uA

Materiały dodatkowe:

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

  • Firmware do wgrania do ESP można pobrać z github
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Forum użytkowników ESP8266
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduł idealnie nadaje się do zastosowań developerskich, zarówno układ jak i moduł posiadają certyfikacje FCC. ESP8266-12F ma nadany FCC ID: 2ADUIESP-12-F

Aby uniknąć problemów i podróbek moduły ESP-12F importujemy bezpośrednio od producenta.
