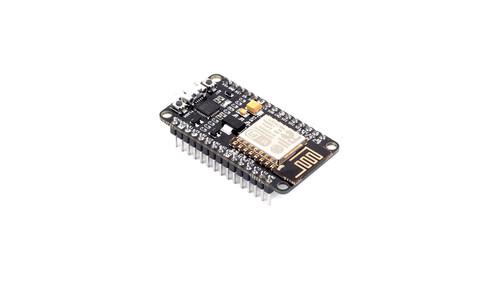

Moduł WiFi NodeMCU V2 - bezprzewodowy moduł oparty na ESP8266-12E - testowany

Kod:
MOD-988
Waga: Help
9 g

Moduł WiFi zbudowany w oparciu o układ ESP8266-12E. Dzięki konwerterowi USB-UART programujemy go przez USB.

Produkt wycofany ze sprzedaży

Zastąpiony przez: Moduł WiFi NodeMCU V2 - bezprzewodowy moduł oparty na ESP8266-12E - fabrycznie pakowany

Ponieważ odsetek niedziałających nodeMCU spadł poniżej 0.5% (czyli mniej niż 1 na 200) zdecydowaliśmy zaprzestać testowania modułów. Zachęcamy do kupowania wersji prosto z fabryki)

Co to jest NodeMCU?

ESP8266 jest popularnym kontrolerem z wbudowanym WiFi. Dzięki atrakcyjnej cenie i dużym możliwościom stał się bardzo popularnym, zwłaszcza w zakresie automatyki domowej. Początkującym jednak sprawia czasem problemy - wymaga dobrego zasilania, wgrywanie firmware wymaga przepinania zworek, ręczny reset. Wszystkie te problemy rozwiązuje NodeMCU.

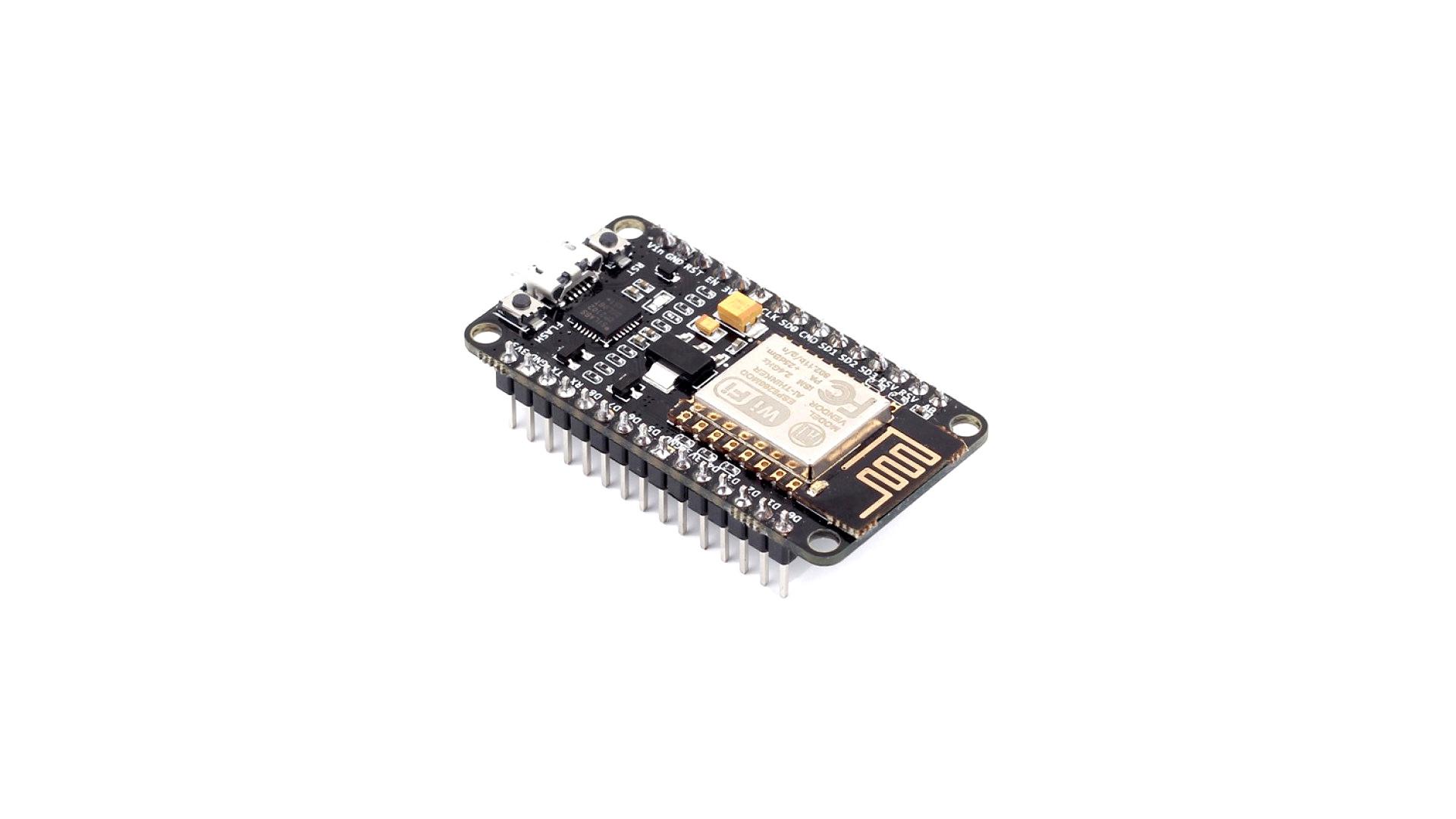

Układ NodeMCU to płytka z wlutowanym ESP8266-12E. Posiada wbudowany konwerter USB-UART, dzięki któremu możemy zaprogramować płytkę przez USB (wystarczy kabel micro USB) bez dodatkowego konwertera. Również sam proces wgrywania jest łatwiejszy. Regulator napięcia zasilającego pozwala użyć znacznie szerszego zakresu napięć zasilania.

Do dyspozycji otrzymujemy 10 portów GPIO. Każdy z nich obsługuje PWM, I2C, SPI i 1-Wire. Na płytce umieszczono regulator napięcia 3.3V, więc może być zasilana z portu USB.

Programowanie NodeMCU

Od grudnia 2016 wysyłamy do Was płytki z wgranym szkicem WiFiScan. Po podłączeniu kabla USB i ustawieniu prędkości portu szeregowego na 115200 na Serial otrzymacie listę sieci WiFi, które widzi NodeMCU, skan co kilka sekund. Dlaczego zdecydowaliśmy się na ten krok? Chcemy mieć pewność że wysyłamy do Was w 100% sprawny moduł. Zdarzały się dostawy, że kilka procent urządzeń było uszkodzonych. Frustracja i kłopot związany z wymianą to jest coś co czego staramy się Wam oszczędzić. Jeśli chcecie, mamy w ofercie moduły nodeMCU v2 pakowane fabrycznie, w takim stanie jak przyjaciel z Chin go zapakował.

Co zyskujesz zmawiając testowaną wersję?

Zamawiając wersję z wgranym WiFiScan masz pewność, że:

  • komunikacja przez port USB jest poprawna (bo pojawił się port szeregowy w komputerze)
  • moduł ESP8266 jest sprawny (bo udało się nam go zaprogramować)
  • komunikacja WiFi działa (bo sprawdzamy czy widać SSID sieci w naszej siedzibie)

Mamy w ofercie również nowe, fabrycznie pakowane (bez wgranego przez nas szkica WiFiScan) moduły nodeMCU v2.

Najczęstszym sposobem używania NodeMCU jest chyba programowanie z użyciem Arduino IDE. Można też wgrać oprogramowanie NodeMCU (Lua). Inne wsady (EasyESP ?) działające na ESP8266 powinny też bez najmniejszego problemu działać na NodeMCU.

W sprzedaży posiadamy również sterowniki silników w formie modułu pasującego do nodeMCU

Dane techniczne:

  • Moduł zbudowany w oparciu o układ ESP8266-12E z anteną PCB
  • Łączność Wi-Fi w standardzie 802.11 b/g/n
  • Działa w trybach AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Zasilanie: 3.3V (lub 5V przez port USB)
  • Procesor RISC 80MHz
  • 10 portów GPIO - PWM / I2C / SPI / 1-Wire
  • Maksymalne natężenie na pinach I/O: 12mA
  • Konwerter USB-UART - CP2102
  • Konwerter ADC - 10-bitowy
  • 30 pinów w rastrze 2,54mm - Pasuje do płytek stykowych
  • Złącze micro USB
  • Wymiary: 49 x 25mm
  • Dwa przyciski: FLASH, służący do programowania, oraz RST (RESET)
  • Niebieska dioda LED podłączona do GPIO16

Dlaczego NodeMCU w wersji V2 a nie V3?

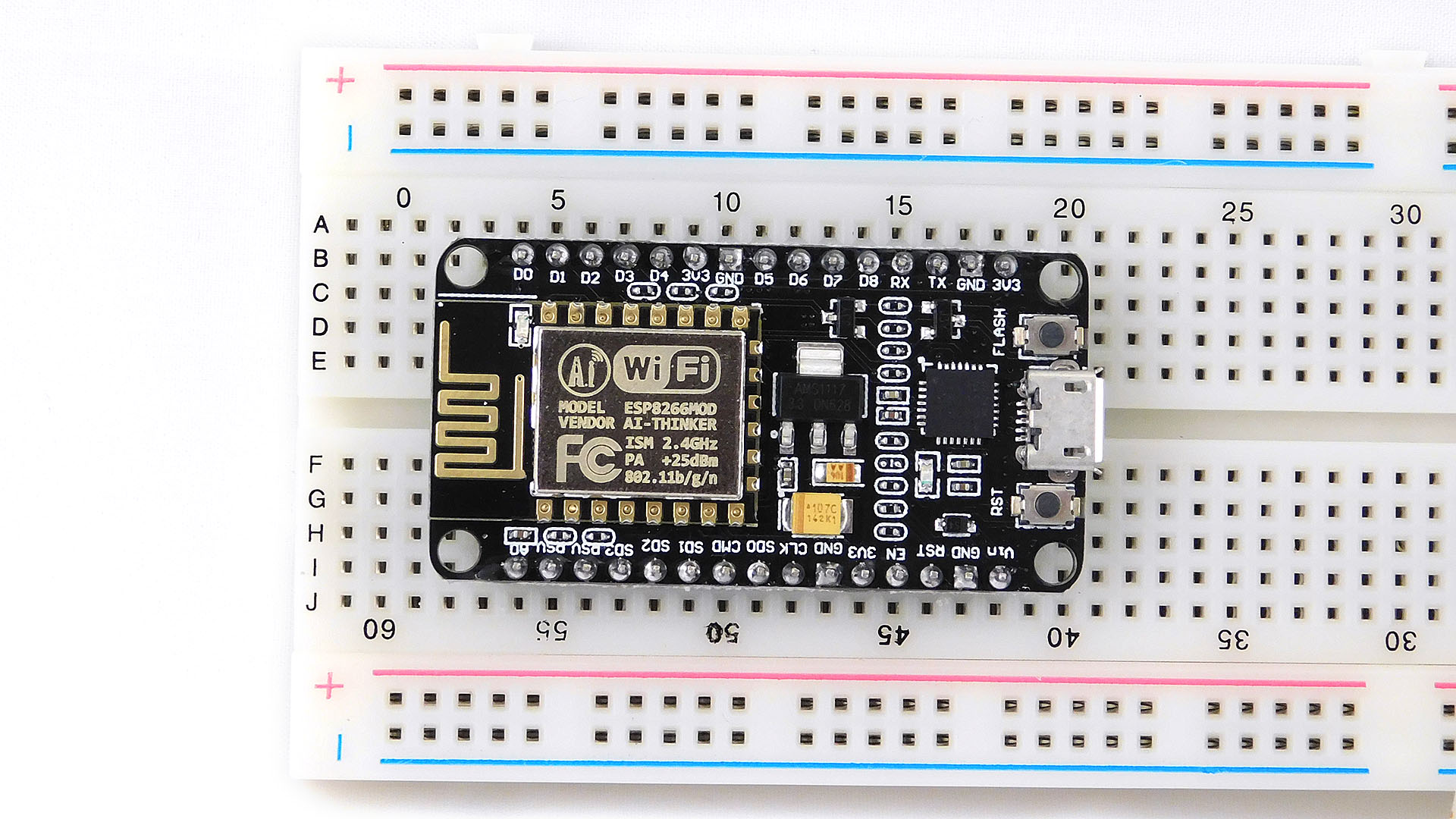

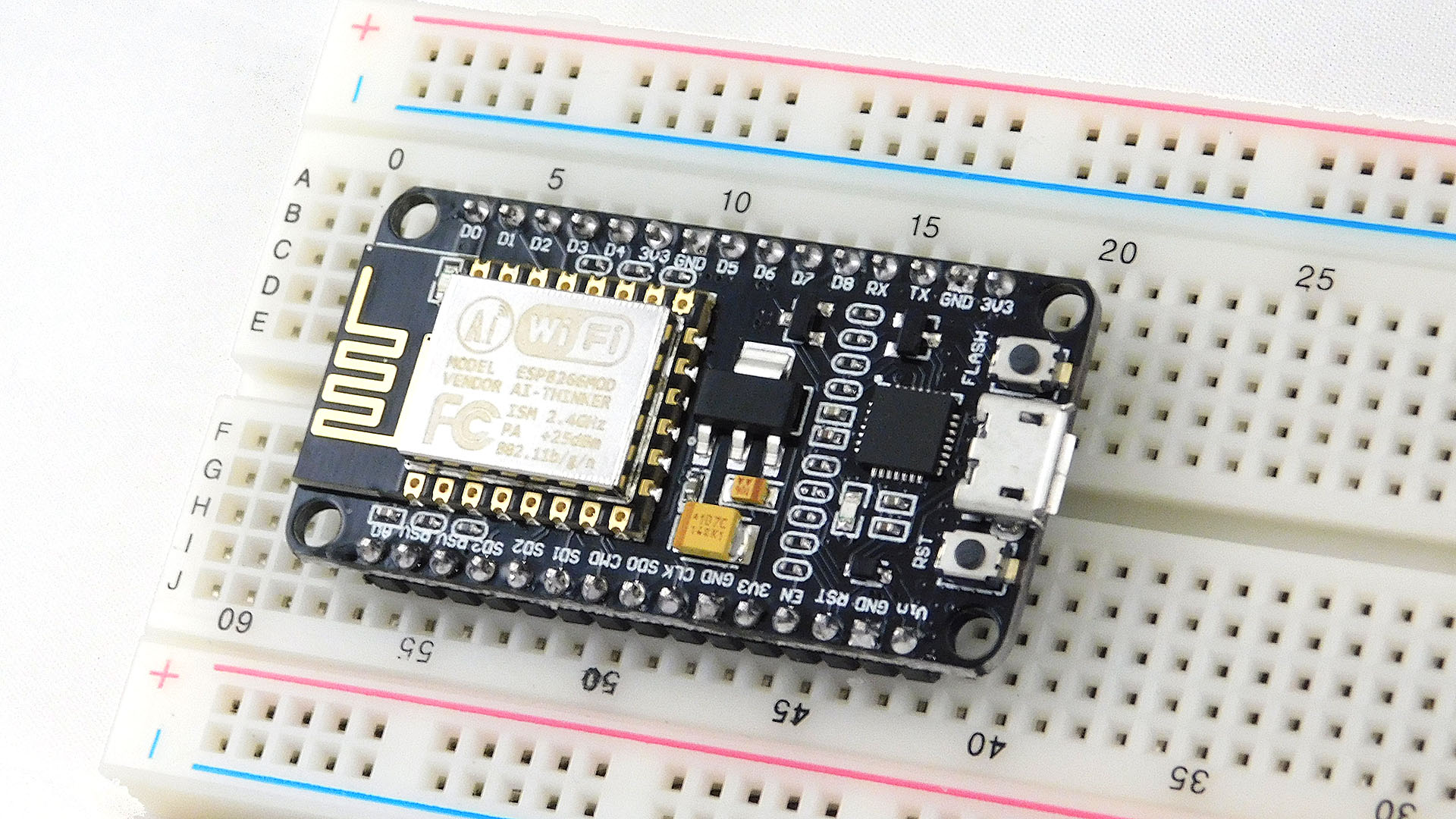

Pierwszą rzeczą która rzuca się w oczy to fakt, iż wersja V2 po wpięciu do płytki stykowej pozostawia po 1 rzędzie pól z każdej strony. Da się bez problemu i kombinowania podłączyć kable. W wersji V3, która jest szersza takiej możliwości nie ma. Trzeba kombinować z kablami przeprowadzając je pod spodem lub użyć dwóch płytek stykowych. Zdecydowanie V2 jest wygodniejsze.

Z technicznej strony główna różnica między płytkami V2 i V3 leży w konwerterze USB-UART. Sterowniki do układu Silicon Labs CP2102 są łatwo dostępne. Sam układ jest popularny i działa bardzo dobrze. NodeMCU w wersji V3 został wyposażony w układ CH340 chińskiej firmy WCH. Układ jest tańszy, niemniej ściągając sterowniki trzeba liczyć się z dużą ilością chińskich krzaków. Poza tym nie każdy godzi się na instalację oprogramowania, do którego nie ma pełnego zaufania. Z tego powodu zdecydowaliśmy się na wprowadzenie do sprzedaży droższej wersji V2. Jeżeli chcesz wiedzieć dokładnie czym jeszcze różnią się płytki, polecamy artykuł.

Materiały

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

  • Firmware do wgrania do ESP można pobrać z github
  • Dokumentacja Lua dla NodeMCU
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Forum użytkowników ESP8266
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduł idealnie nadaje się do zastosowań developerskich, sam układ posiada certyfikacje FCC, natomiast płytka jako całość niestety nie.
