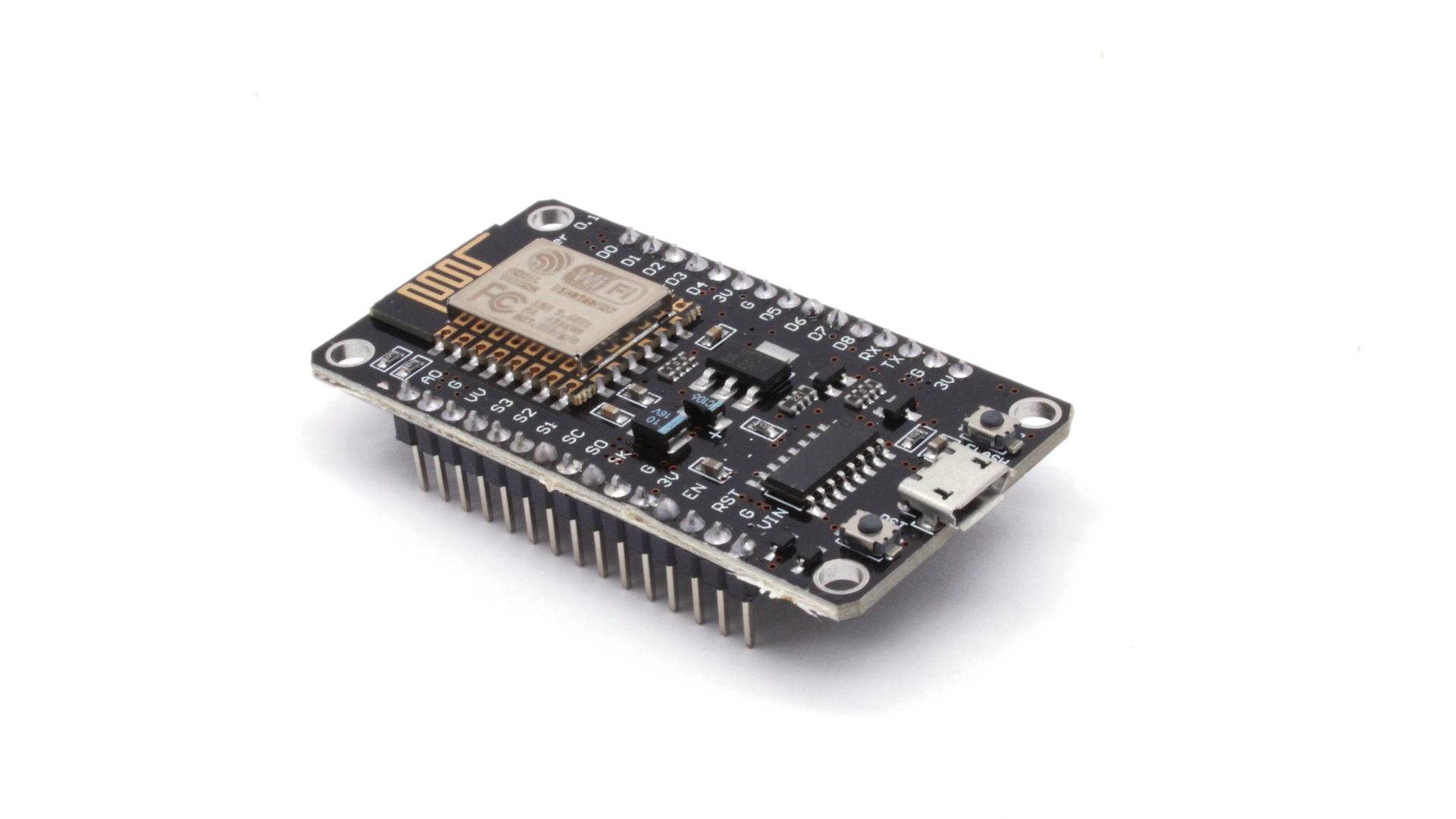

Moduł WiFi NodeMCU V3 ESP8266, fabrycznie pakowany

Zmiana funkcjonalna w działaniach pinów!

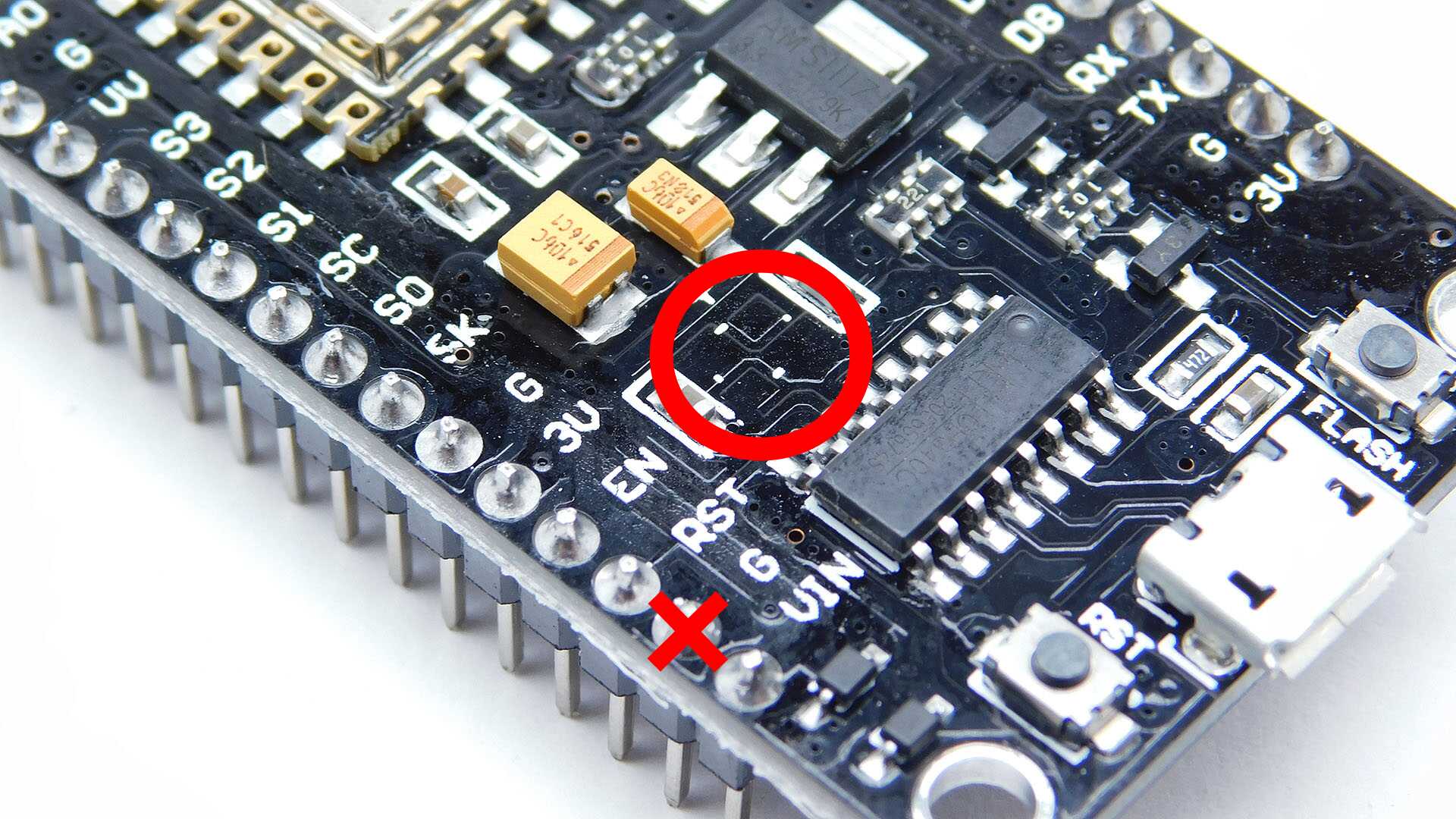

Uwaga, chińscy producenci dokonali pewnej optymalizacji w konstrukcji nodeMCU. Użyto innej wersji konwertera USB/Serial, która nie wymaga zewnętrznego rezonatora. Ponieważ jest to zamiennik 1:1 dla poprzedniej wersji, PCB nodeMCU zostało bez zmian, nie ma wlutowanego rezonatora. Wszystko byłoby świetnie gdyby nie fakt, że najwyraźniej pady GND tego rezonatora to była jedyna ścieżka łącząca obszar pin GND przy Vin z resztą pinów GND.

Moduły obecnie sprzedawane mają pin GND przy pinie Vin niepodłączony. Chcąc korzystać z zasilania przez Vin, należy podać zasilanie Vin a GND podłączyć do dowolnego innego pinu GND, nie znajdującego się obok Vin.

Co to jest NodeMCU?

ESP8266 jest popularnym mikrokontrolerem z wbudowanym WiFi. Dzięki atrakcyjnej cenie i dużym możliwościom stał się bardzo popularnym, zwłaszcza w zakresie automatyki domowej. NodeMCU rozwiązuje problem początkujących - zapewnia niezbędne parametry zasilania, ma wbudowany konwerter USB/Serial i układy wspomagające.

Inaczej mówiąc - podłączasz go do komputera przez kabel USB, programujesz. Masz wlutowane złącza, dzięki którym możesz wpiąć się w płytkę stykową i zrobić swój układ. Albo podłączyć urządzenia zewnętrzne przez przewody. Jednym słowem - szybki start.

NodeMCU v2 i v3
Przygotowaliśmy krótkie wyjaśnienie czym się różnią NodeMCU v2 i v3

Specyfikacja:

• Procesor ESP8266
  • moduł w wersji 12E, antena PCB
  • WiFi: 802.11 b/g/n
  • CPU 80 MHz (można przeskalować do 160 MHz)
  • jedno wejście ADC, 10 bit
  • pracuje w logice 3.3V
• 4 MB pamięci Flash
• złącze USB/Serial z układem typu CH340 - proste podłączenie do komputera
• programowanie z użyciem Arduino IDE (lub innych zgodnych środowisk)

W zestawie:

Kupując ten produkt, otrzymasz fabrycznie nowe, zapakowane w folię ESD nodeMCU v3. Możesz ten produkt kupić również wstępnie przetestowany w Nettigo.
