Moduł WiFi Wemos D1 mini USB C

Kod:
MOD-2307

Moduł WiFi zbudowany w oparciu o układ ESP8266-12F. Dzięki konwerterowi USB-UART programujemy go przez USB.

W magazynie Help 99

PLN 17,00
PLN 13,82 bez VAT
Ile sztuk? Rabat Cena za szt
1 17,00
5+ 10,00 % 15,30
10+ 15,00 % 14,45
25+ 20,00 % 13,60
100+ 30,00 % 11,89
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Poczytaj mi mamo…

No, dobrze, posłuchaj…

Był sobie mały Wemos, jak to Wemos
Wszystko co miał, było jak Wemos

Wemosowe miał złącza i wemosowe ESP
I gniazda z przelotkami
I przycisk reset, który wspaniale działał
Wszystko miał wemosowe - oprócz złącza...

OK, wystarczy tego :) Chyba poznajecie co nas inspirowało? Oczywiście pewien słoń z tego wiersza miał straszny kłopot przez to czego nie miał słoniowego. Ten Wemos chyba nie będzie narzekał. Na co? Na złącze!

Obecnie złącza USB-C stały się standardem w urządzeniach elektronicznych. Co za tym idzie - każdy ma kable USB-C. A kable microUSB powoli będą odchodzić do lamusa. Dlatego - oprócz standardowego, dobrze wam znanego Wemsoa D1 mini ze złączem microUSB wprowadzamy jego wariant wyposażony w złącze USB-C. Reszta - taka sama.

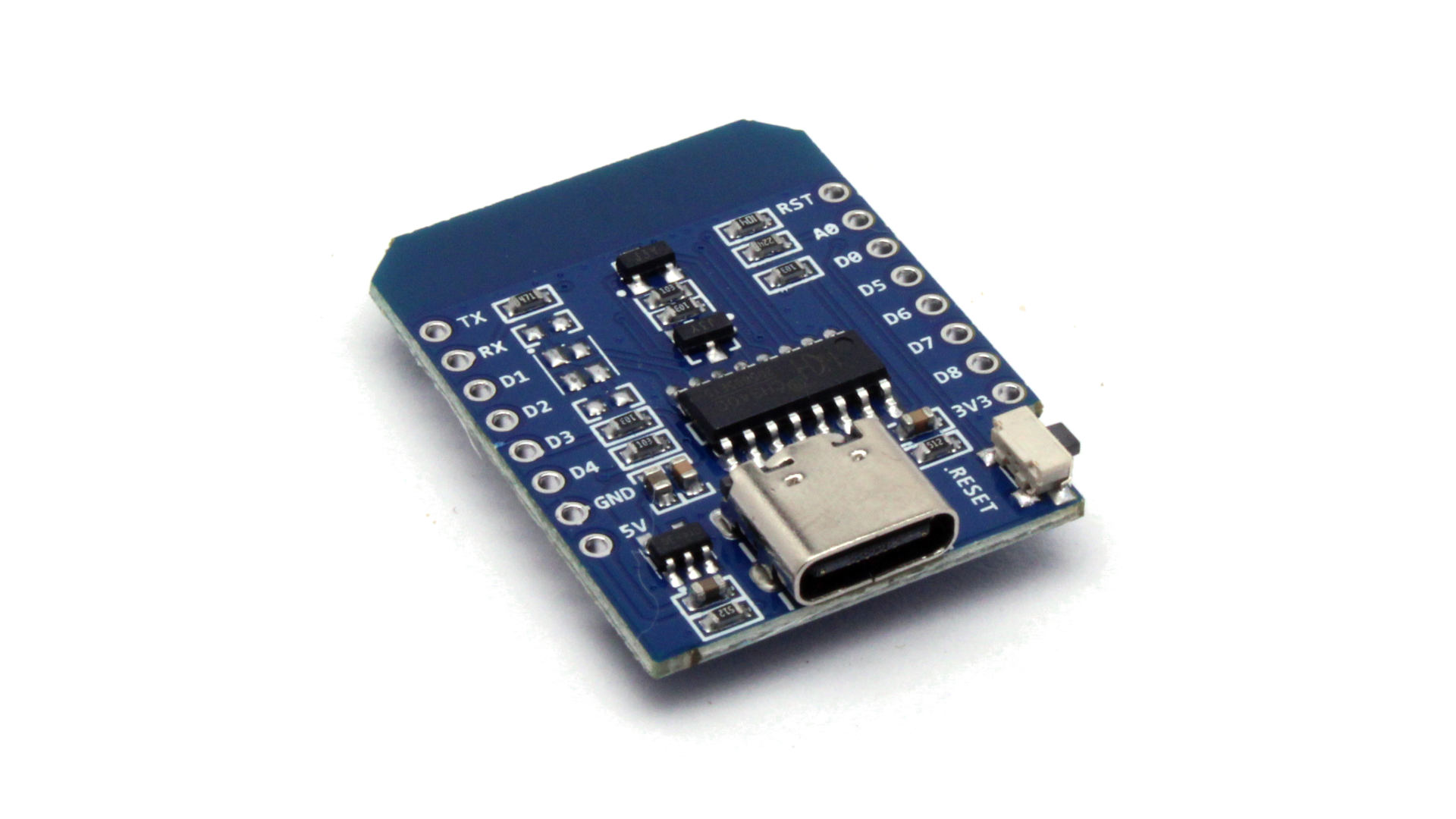

Układ Wemos D1 mini to płytka z wlutowanym ESP8266-12F. Posiada wbudowany konwerter USB-UART (CH340), dzięki któremu możemy zaprogramować płytkę przez USB, bez dodatkowego konwertera. Również sam proces wgrywania jest łatwiejszy.

Do dyspozycji otrzymujemy 9 portów GPIO obsługujących PWM, I2C, SPI i 1-Wire. Na płytce umieszczono regulator napięcia 3.3V, więc moduł może być zasilany z portu USB .

Wemos D1 można używać na 3 sposoby. Korzystając z komend AT, programując z użyciem NodeMCU w języku LUA lub też najprostsze w naszym przekonaniu poprzez Arduino IDE.

Specyfikacja:

  • Moduł zbudowany w oparciu o układ ESP8266-12F z anteną PCB
  • Wbudowana pamięć flash: 4MB
  • Łączność Wi-Fi w standardzie 802.11 b/g/n
  • Działa w trybach AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Zasilanie: 3.3V (lub 5V przez port USB)
  • Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)
  • 9 portów GPIO - PWM / I2C / SPI / 1-Wire
  • Maksymalne natężenie na pinach I/O: 12mA
  • Zalecane natężenie na pinach I/O: 6mA
  • Konwerter USB-UART - CH340
  • Konwerter ADC - 10-bitowy
  • 16 pinów w rastrze 2,54mm - Pasuje do płytek stykowych
  • Złącze USB-C
  • Wymiary: 34 x 25mm
  • Dioda LED podłączona do GPIO2 (D4)

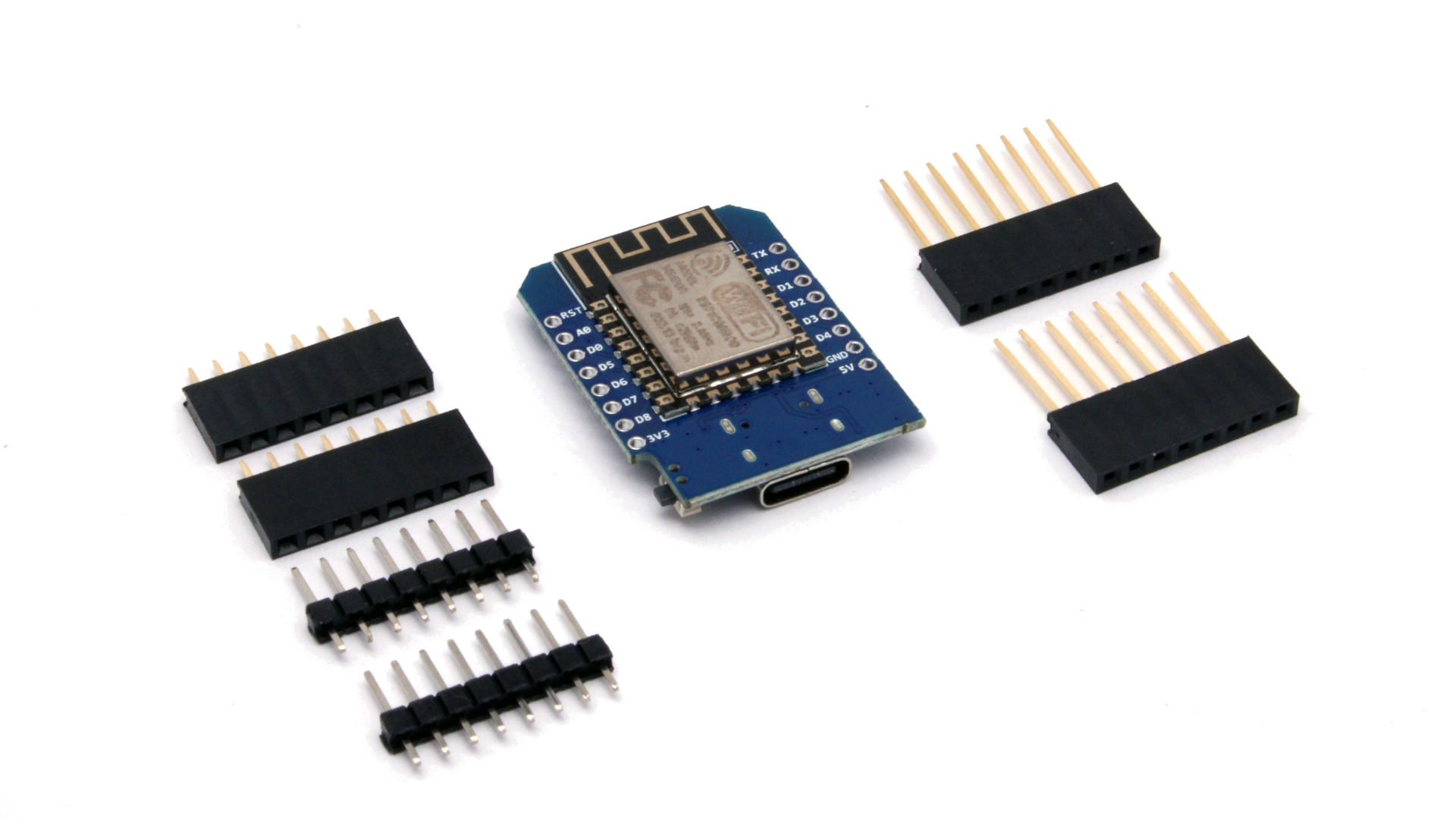

W zestawie:

  • 1 x Moduł Wemos D1 mini V2
  • 2 x listwa golpin 8-pin
  • 2 x gniazdo goldpin 8-pin standardowe
  • 2 x gniazdo goldpin 8-pin z długimi pinami

Linki:

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

  • Firmware do wgrania do ESP można pobrać z github
  • Dokumentacja Lua dla NodeMCU
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Forum użytkowników ESP8266
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły
