Wemos D1 mini czyli miniaturowe NodeMCU

ESP8266 jest popularnym kontrolerem z wbudowanym WiFi. Dzięki atrakcyjnej cenie i dużym możliwościom stał się bardzo popularnym, zwłaszcza w zakresie automatyki domowej. Początkującym jednak sprawia czasem problemy - wymaga dobrego zasilania, wgrywanie firmware wymaga przepinania zworek, ręczny reset. Wszystkie te problemy rozwiązuje Wemos D1 mini. Funkcjonalnie jest bardzo podobny do modułu NodeMCU. Zasadniczą różnicą, która od razu rzuca się w oczy to rozmiary. Wemos D1 mini jest mniejszy. Ponadto wyposażony jest w nowszą wersję modułu wifi - 12F - cechującą go lepszym zasięgiem.

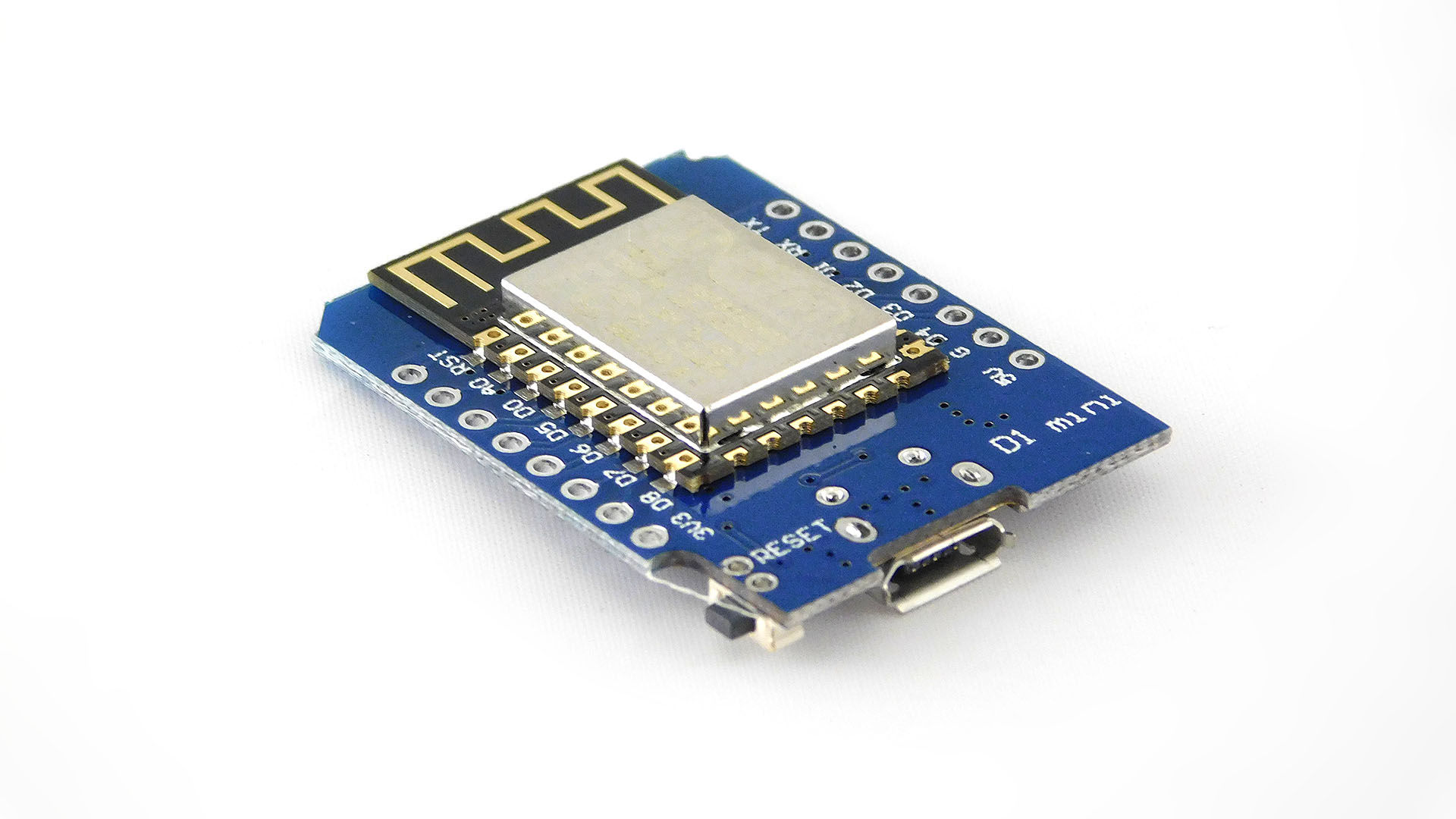

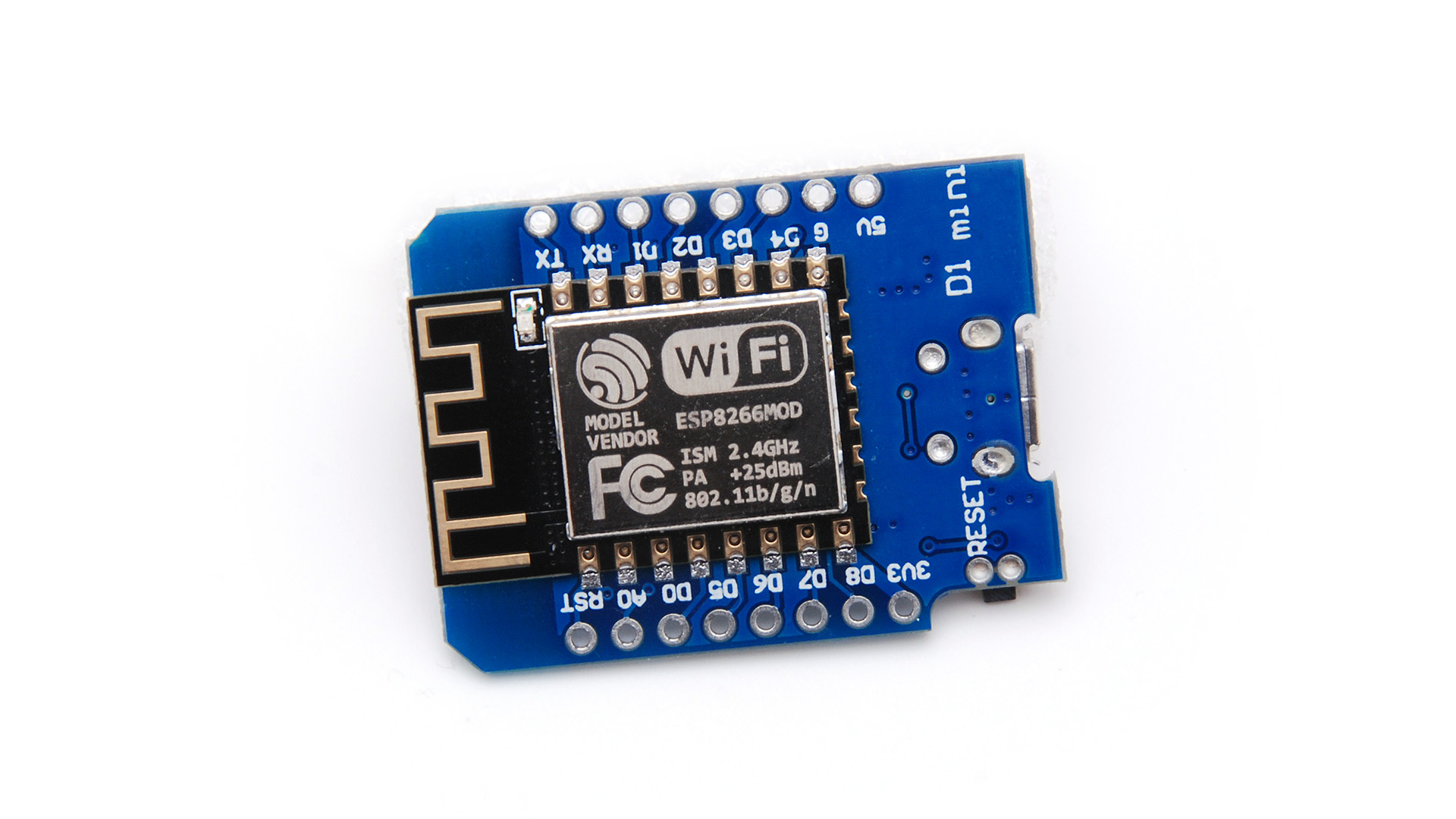

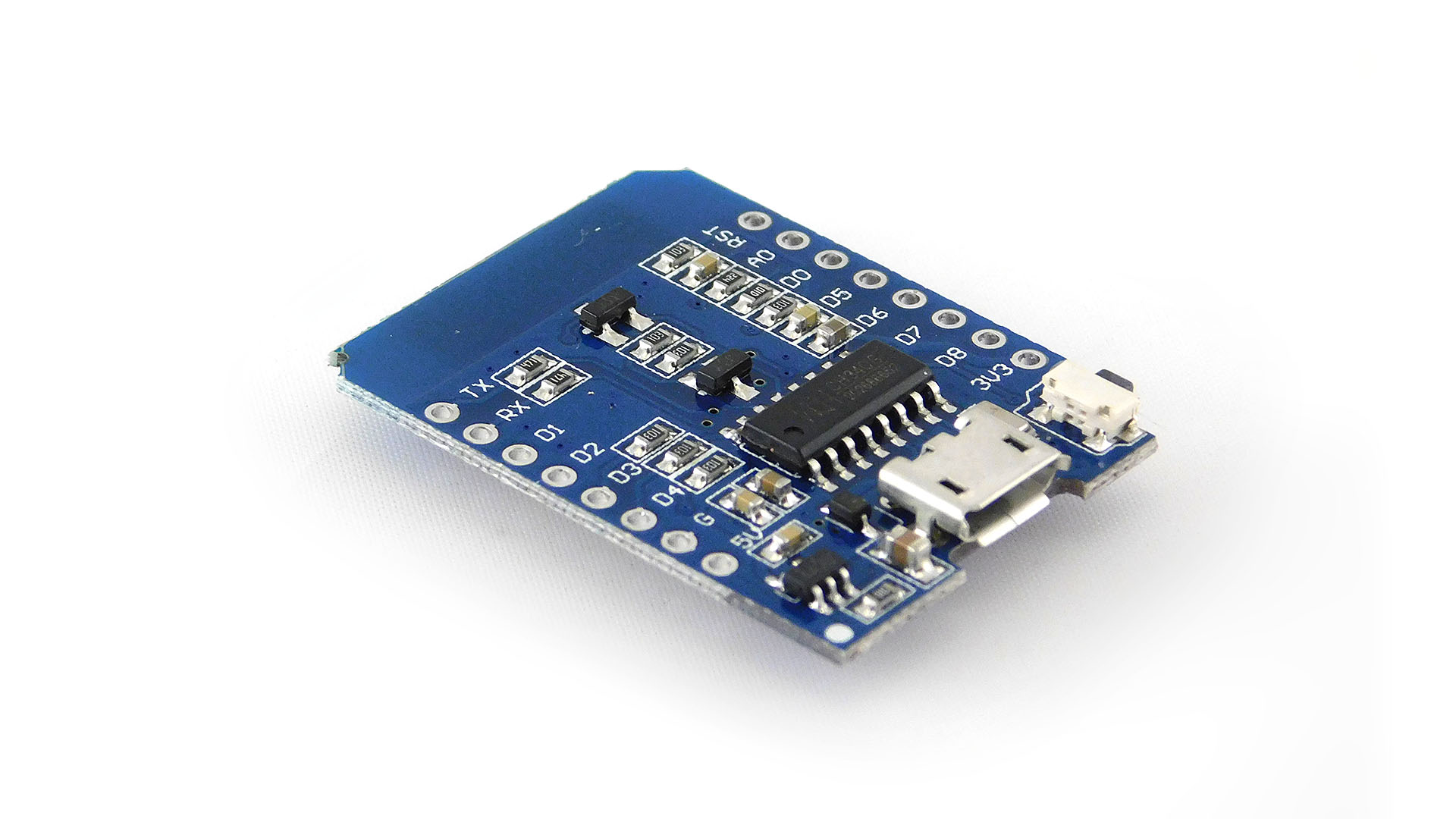

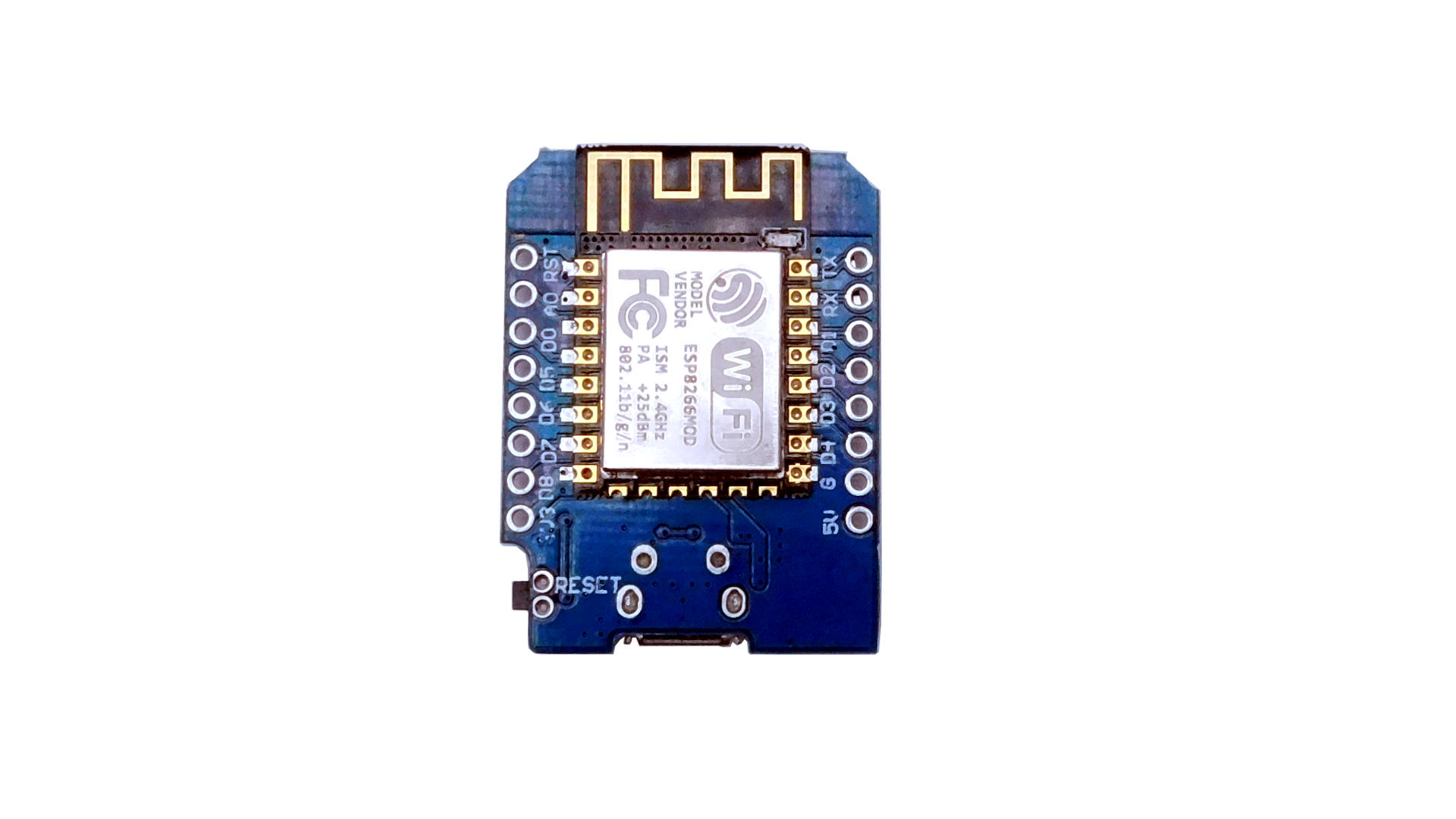

Układ Wemos D1 mini to płytka z wlutowanym ESP8266-12F. Posiada wbudowany konwerter USB-UART (CH340), dzięki któremu możemy zaprogramować płytkę przez USB (wystarczy kabel micro USB) bez dodatkowego konwertera. Również sam proces wgrywania jest łatwiejszy.

Do dyspozycji otrzymujemy 9 portów GPIO obsługujących PWM, I2C, SPI i 1-Wire. Na płytce umieszczono regulator napięcia 3.3V, więc moduł może być zasilany z portu USB np za pomocą ładowarki ze złączem microUSB.

Wemos D1 można używać na 3 sposoby. Korzystając z komend AT, programując z użyciem NodeMCU w języku LUA lub też najprostsze w naszym przekonaniu poprzez Arduino IDE.

Dane techniczne:

• Moduł zbudowany w oparciu o układ ESP8266-12F z anteną PCB
• Wbudowana pamięć flash: 4MB
• Łączność Wi-Fi w standardzie 802.11 b/g/n
• Działa w trybach AP (Access Point), STA (Standalone), AP+STA
• Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Zasilanie: 3.3V (lub 5V przez port USB)
• Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)
• 9 portów GPIO - PWM / I2C / SPI / 1-Wire
• Maksymalne natężenie na pinach I/O: 12mA
• Zalecane natężenie na pinach I/O: 6mA
• Konwerter USB-UART - CH340
• Konwerter ADC - 10-bitowy
• 16 pinów w rastrze 2,54mm - Pasuje do płytek stykowych
• Złącze micro USB
• Wymiary: 34 x 25mm
• Dioda LED podłączona do GPIO2 (D4)

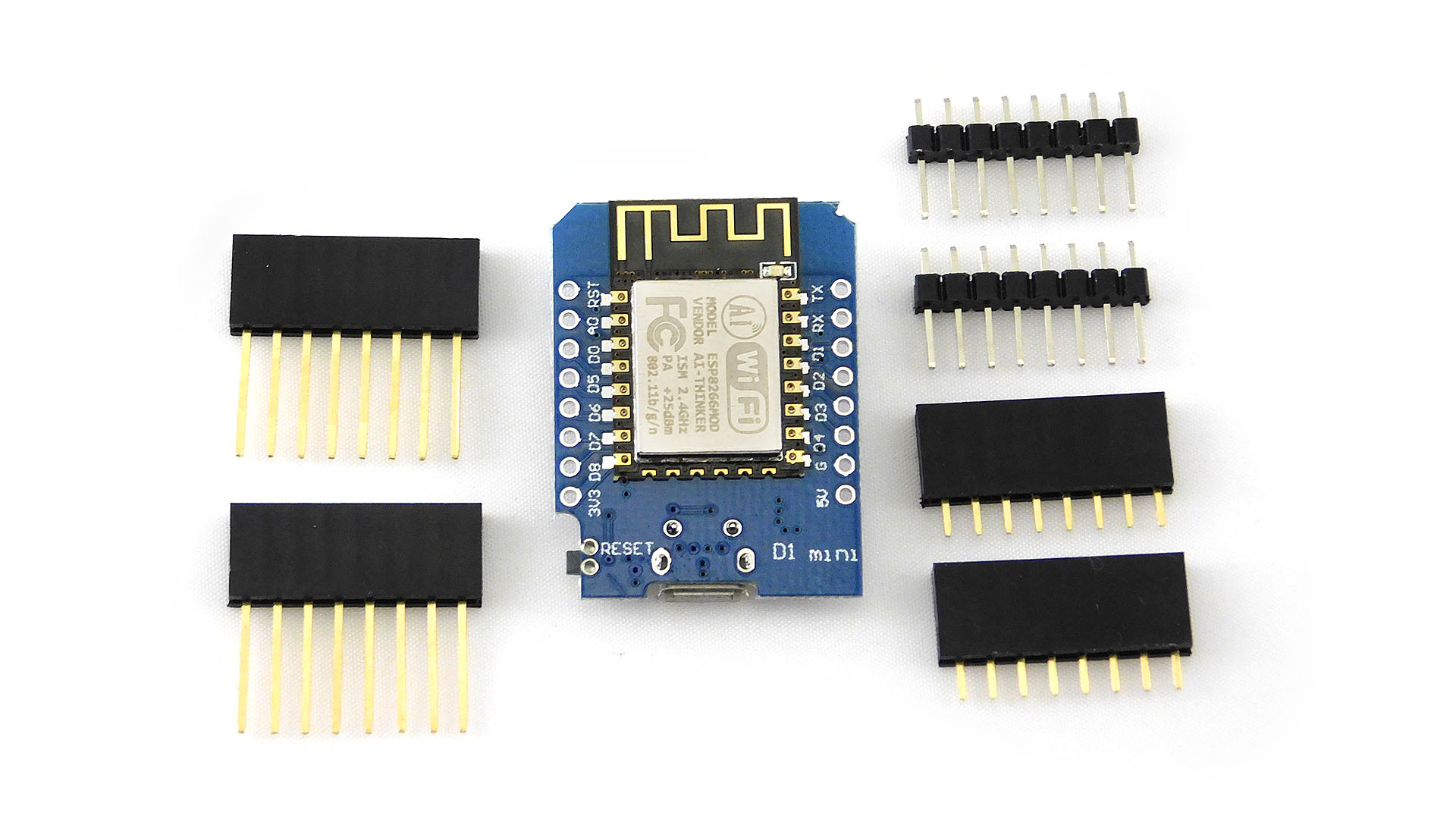

W zestawie

• 1 x Moduł Wemos D1 mini V2
• 2 x listwa golpin 8-pin
• 2 x gniazdo goldpin 8-pin standardowe
• 2 x gniazdo goldpin 8-pin z długimi pinami

Materiały

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

• Firmware do wgrania do ESP można pobrać z github
• Dokumentacja Lua dla NodeMCU
• Zestaw komend AT można znaleźć na stronie nurdspace.nl
• Wiki modułu ESP8266
• Program umożliwiający wgrywanie oprogramowania ESPLORER
• Forum użytkowników ESP8266
• Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły
