LoRaWAN i NAM

Pytania pojawiały się o to od dawna - LoRaWAN powinien pomóc rozwiązać problem braku dostępu do sieci WiFi. Nie dla każdego, bo wymaga sieci LoRaWAN w (względnym) pobliżu.

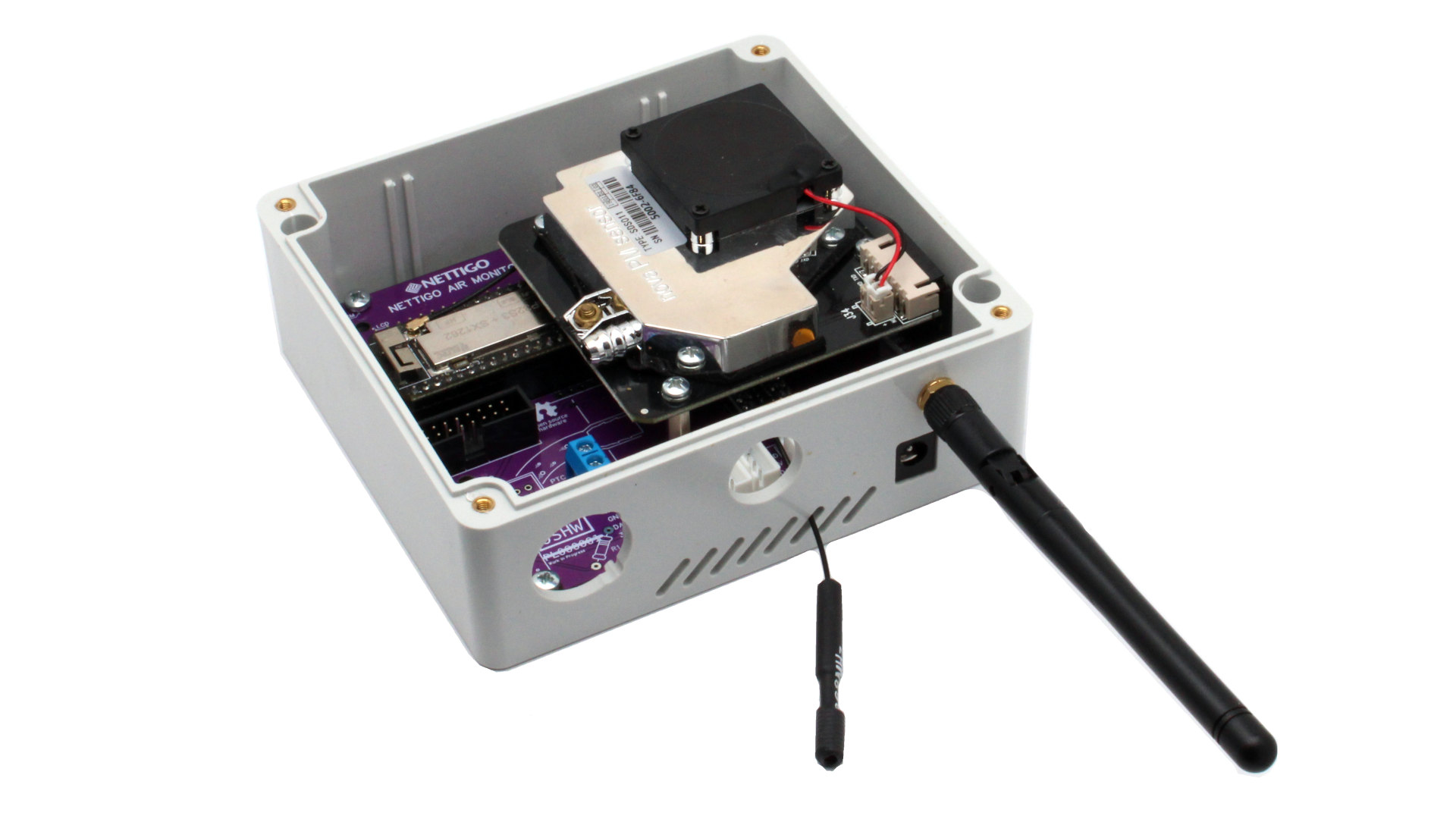

Przedstawiamy wam NAM 0.4 LoRaWAN wersja beta. Nie jest to finalna konstrukcja, ale jest juz funkcjonalna. Budując go zdecydowaliśmy, że będzie maksymalnie oparty o rozwiązania sprawdzone w serii 0.3. Dlatego zachowana została budowa samego czujnika. Ta sama obudowa, ale możliwości inne.

Co się nie zmieniło?

Obudowa jest ta sama, więc sposób montażu i np kit montażowy są bez zmiany. Oparty jest o SDS011 oraz korzysta z HECA do kondycjonowania powietrza. BME280 to podstawowy czujnik temperatury/wilgotności. Korzysta w zasadzie z tej samej bazy kodu, tzn jest to jeden projekt - nowe sensory powinny być od razu dostępne zarówno w wersji 0.3 jak i 0.4.

Co nowego?

PCB jest w fioletowym kolorze. Ale to nie tylko dla podkreślenia że to jest nowa seria 0.4. Stoi za tym praktyczna informacja - NAMy z fioletowym PCB mogą być zasilane dowolnym napięciem w zakresie od 6.7V do 20V. Podpięcie zasilacza z NAMa 0.4 do starego NAMa oznacza zniszczenie tego drugiego. Dla tych, którzy mogą mieć kilka różnych NAMów powinna to być pomoc by nie spalić SDS011. Technicznie - korzystamy z step-down na 5V by zapewnić zasilanie 5V.

Aby korzystać z LoRaWAN zdecydowaliśmy się użyć Heltec Wireless Stick, także NAM 0.4 korzysta z procesora ESP32. I dalszy rozwój pójdzie w tym kierunku, choć jak długo się będzie dało postaramy się utrzymać wspólną bazę kodu dla starszych wersji (ESP8266) i nowszych.

Pojawił się też moduł konwertera poziomów logicznych. Zapewnia on wreszcie właściwą separację szyn I2C - części 5V oraz 3.3V.

Instrukcja budowy

Ponieważ czujnik w dużym stopniu jest oparty o 0.3, więc instrukcje lutowania i montażu HECA i BME są dokładnie takie same. Dla nie mających w pamięci doświadczenia z lutowaniem 0.3 - do przeczytania instrukcja lutowania płyty głównej 0.3. Sama instrukcja lutowania 0.4 jest na blogu Starter Kit. Jako że to beta, nie jest tak dokłada i krok po kroku.

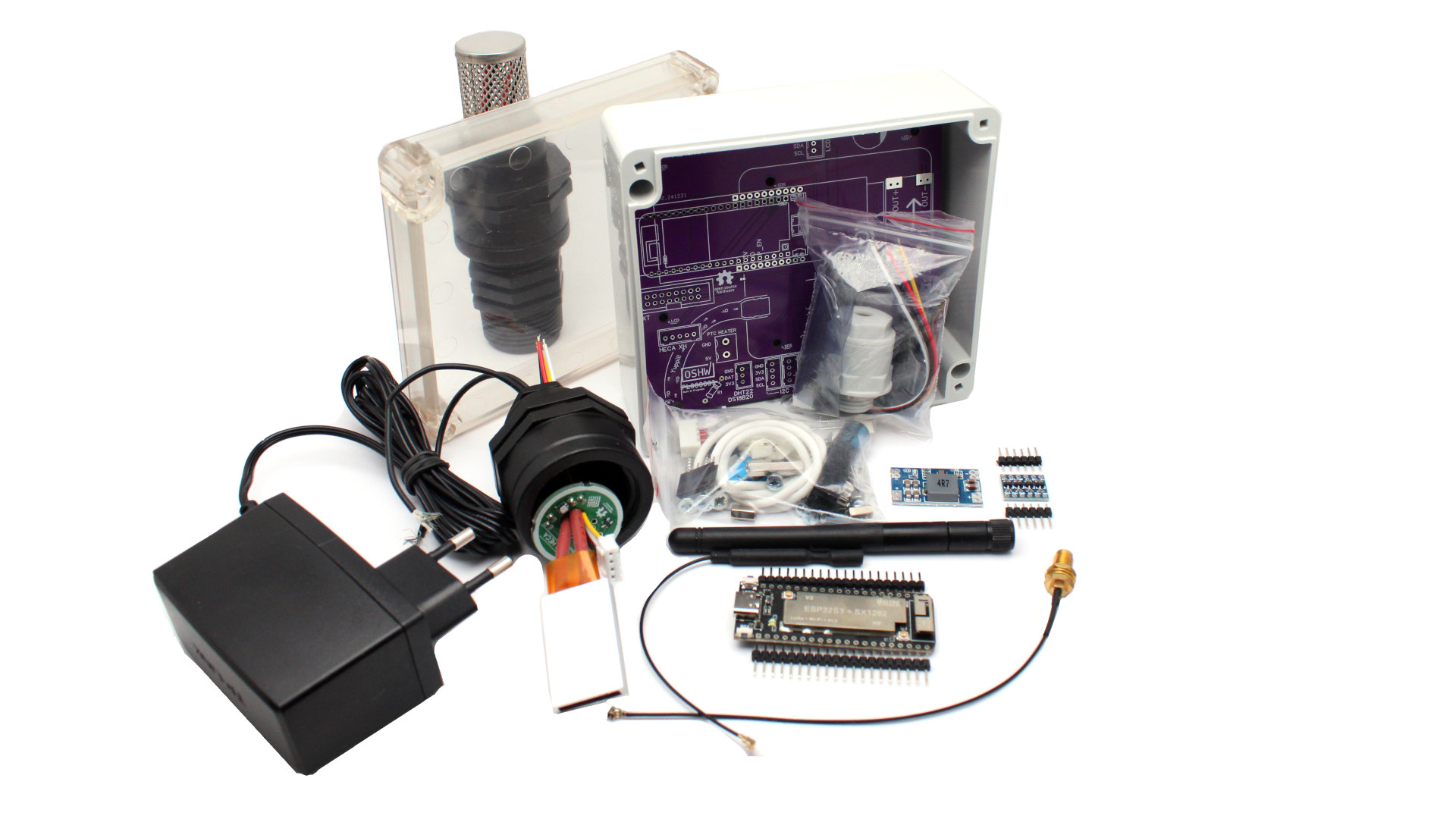

W zestawie:

• Płyta główna NAM 0.4
• Zestaw elementów THT do budowy NAM 0.4
• Moduł Heltec Wireless Stick Lite z anteną 868 MHz
• Moduł HECA do zlutowania z komorą grzałki
• Moduł BME280 z obudową
• Moduł step-down
• Moduł konwersji poziomów logicznych
• Obudowa NAM
• Naklejka na obudowę
• Zasilacz 12V
