Nettigo Air Monitor - PCB 0.3.1

Kod:
PCB-1655
Waga: Help
34 g
Dostawca:

Płytka drukowana do Nettigo Air Monitor z serii 0.3. Pasuje do obudowy Kradex Z59

Na magazynie: 44

PLN 12,90
PLN 10,49 bez VAT

OKAZJA

Promocja!

PLN 9,03
PLN 7,34 bez VAT

Etykiety: luftdaten, NAM

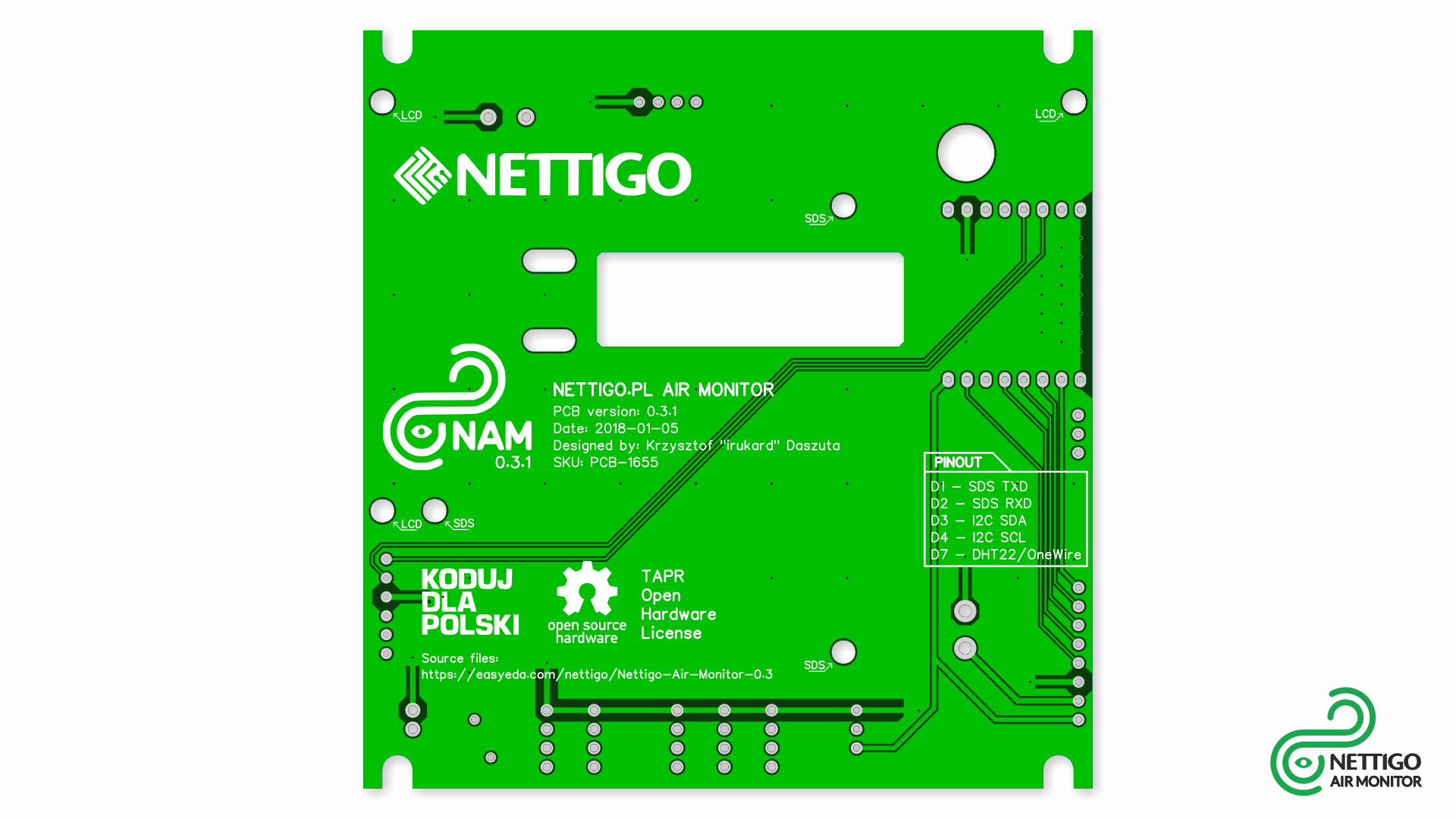

Nettigo Air Monitor PCB do obudowy Kradex Z59

Płytka drukowana z serii 0.3. Pasuje do obudowy Kradex Z59. Ma miejsce na moduł WiFi Wemos D1 mini V2 z ESP8266 i sensor Nova Fitnes SDS011. Wyprowadzone 5 złącz I2C i jedno OneWire (DHT22/DS18B20), w które można wlutować zarówno złącza XH2.54 jak i listwy kołkowe goldpin. Za pomocą złącza śrubowego 5mm 2 pin podepniesz zasilanie do grzałki.

W stosunku do wersji beta 0.3.0 zmieniło się:

  • Dodane miejsce na bezpiecznik polimerowy 0.9A.
  • Usunięty 1 otwór montażowy ekranu LCD (nie używaliśmy go, bo utrudnia podłączenie rurki powietrznej)
  • Usunięte pole lutownicze NC przy SDS011 (niepotrzebnie wprowadzało w błąd)
  • Poprawione połączenie pól GND z ground plane (teraz całość lutuje się jak marzenie)
  • Lepsze opisy, logo NAM, opis pinów Wemos, z których korzystają czujniki

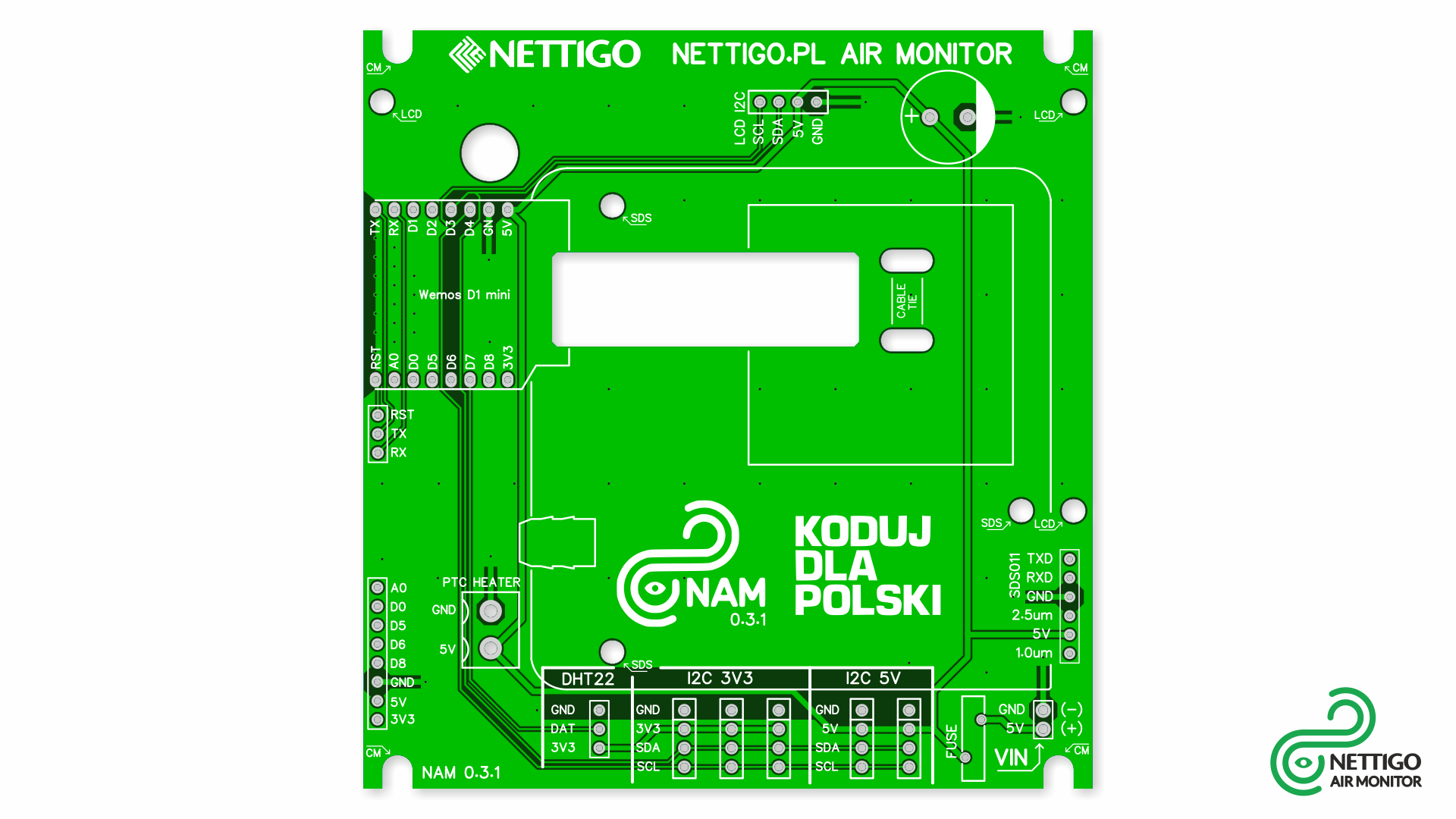

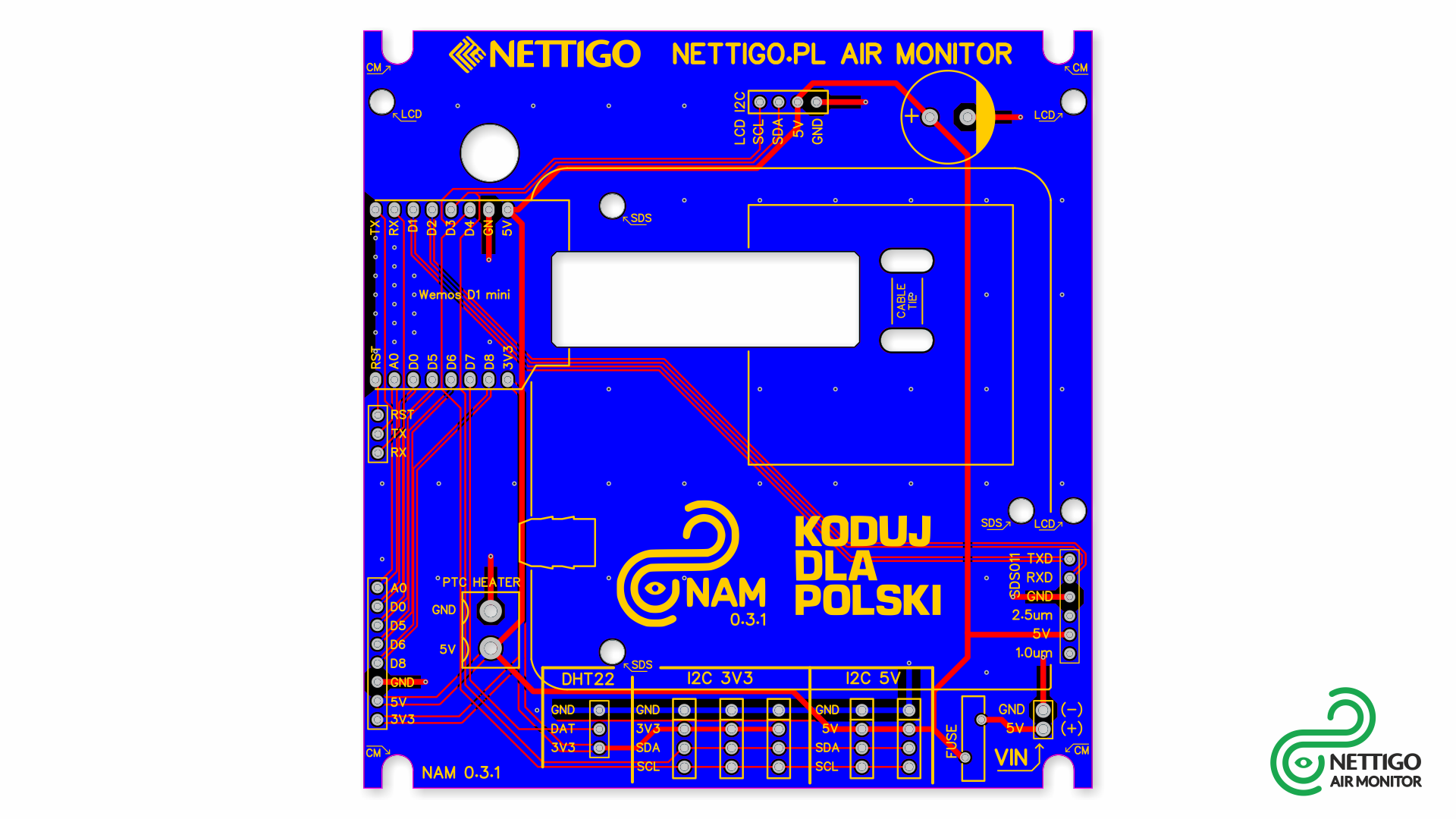

Wyprowadzenia:

  • Złącza (od góry, od lewej do prawej):
    • LCD I2C - złącze I2C 5V pod ekran LCD 4x20.
    • Złącze pod kondensator w rastrze 5.08mm - my stosujemy 470uF. Maksymalnie zmieści się tu 4700uF,
    • Wemos D1 mini - złącze pod Wemos D1 mini lub Wemos D1 mini Pro.
    • RST, TX, RX - wyprowadzone piny z układu Wemos
    • A0...3V3 - wyprowadzony zestaw pinów i zasilania pod przyszłe rozszerzenia
    • PTC HEATER - wyprowadzone zasilanie dla grzałki PTC.
    • SDS011 - złącze do czujnika Nova Fitness SDS011.
    • DHT22 - złącze do którego podłączysz DHT22 lub DS18B20 - (ten drugi wymaga rezystora podciągającego)
    • I2C 3V3 - trzy złącza I2C z zasilaniem 3.3V. Podłączysz tu BME280, SHT30, itp
    • I2C 5V - dwa złącza I2C z zasilaniem 5V.
    • FUSE - miejsce na bezpiecznik polimerowy.
    • VIN - wejście dla zasilania. Uważaj na polaryzację - płytka NIE POSIADA zabezpieczenia przed odwrotną polaryzacją.
  • Otwory:
    • CM - "Case Mount" - montaż do obudowy Kradex Z59. Śruby M3 6mm
    • LCD - montaż do ekranu LCD. Dystanse 35mm F/F + śruby M3 6mm
    • SDS - montaż do czujnika SDS011. Dystanse 10mm F/F + śruby M3 6mm
    • CABLE TIE - miejsce na opcjonalną trytytkę mocującą kabel microUSB. Przydatne gdy pracujesz z czujnikiem w trybie debug.

W zestawie:

- Płytka drukowana PCB w wersji 0.3.1

Linki:

- Pliki źródłowe w serwisie EasyEDA
