Nettigo Air Monitor - PCB 0.3.2

Kod:
PCB-1757
Waga: Help
38 g
Dostawca:

Płytka drukowana do Nettigo Air Monitor z serii 0.3. Pasuje do obudowy Kradex Z59

Produkt wycofany ze sprzedaży

Zastąpiony przez: Nettigo Air Monitor - PCB 0.3.3

Etykiety: luftdaten, NAM

Sugerowany następca

Nettigo Air Monitor - PCB 0.3.3

Nettigo Air Monitor PCB do obudowy Kradex Z59

Płytka drukowana z serii 0.3. Pasuje do obudowy Kradex Z59. Ma miejsce na moduł WiFi Wemos D1 mini V2 z ESP8266 i sensor Nova Fitnes SDS011. Wyprowadzone 5 złącz I2C i jedno OneWire (DHT22/DS18B20), w które można wlutować zarówno złącza XH2.54 jak i listwy kołkowe goldpin. Za pomocą dwóch złącz śrubowych 5mm 2 pin podepniesz zasilanie płytki i grzałki.

W stosunku do wersji 0.3.1 zmieniło się:

  • Powiększono rozmiar płytki tak aby maksymalnie wykorzystać możliwości obudowy
  • Przesunięto SDS011 w prawo i do góry, tak aby zrobić więcej miejsca dla rurki powietrza. Dzięki temu montaż jest łatwiejszy, a rurka się tak łatwo nie załamuje.
  • Zmodyfikowano footprint SDS011 (złącze o 0.8mm wyżej)
  • Usunięto prawy dolny otwór mocujący ekranu LCD (kolizja z SDS011)
  • Dodano lewy dolny otwór mocujący ekranu LCD (aby LCD miał montaż 3-punktowy)
  • Zmiana złącza zasilania z rastra 2.54 na raster 5.08 tak aby móc wykorzystać blok śrubowy - możliwość zmiany sposobu zasilania w przyszłości
  • Usunięto złącza wyprowadzeń na lewej krawędzi płytki.
  • Dodano złącze EXT - gniazdo na taśmę IDC16, wyprowadzające wszystkie piny układu Wemos D1 mini. Złącze pozwala na testowanie płytki, programowanie, podłączanie rozszerzeń, czujników, itp. Wlutowanie złącza jest opcjonalne. Układ pinów w złączu jest identyczny jak w układzie Wemos D1 mini.
  • Gniazda DHT, I2C 3V3 i I2C 5V podniesione do góry. Więcej miejsca od dołu, łatwiejsze podpinanie kabli czujników.
  • Zmiana prowadzenia ścieżek. Ścieżki I2C LCD i UART SDS011 omijają wentylator w dużej odległości, aby zminimalizować potencjalny wpływ zakłóceń na pracę całego czujnika. “Chuchanie na zimne” :)
  • Poprawiony silkscreen - dodano wizerunek rurki z wesołymi cząsteczkami PM

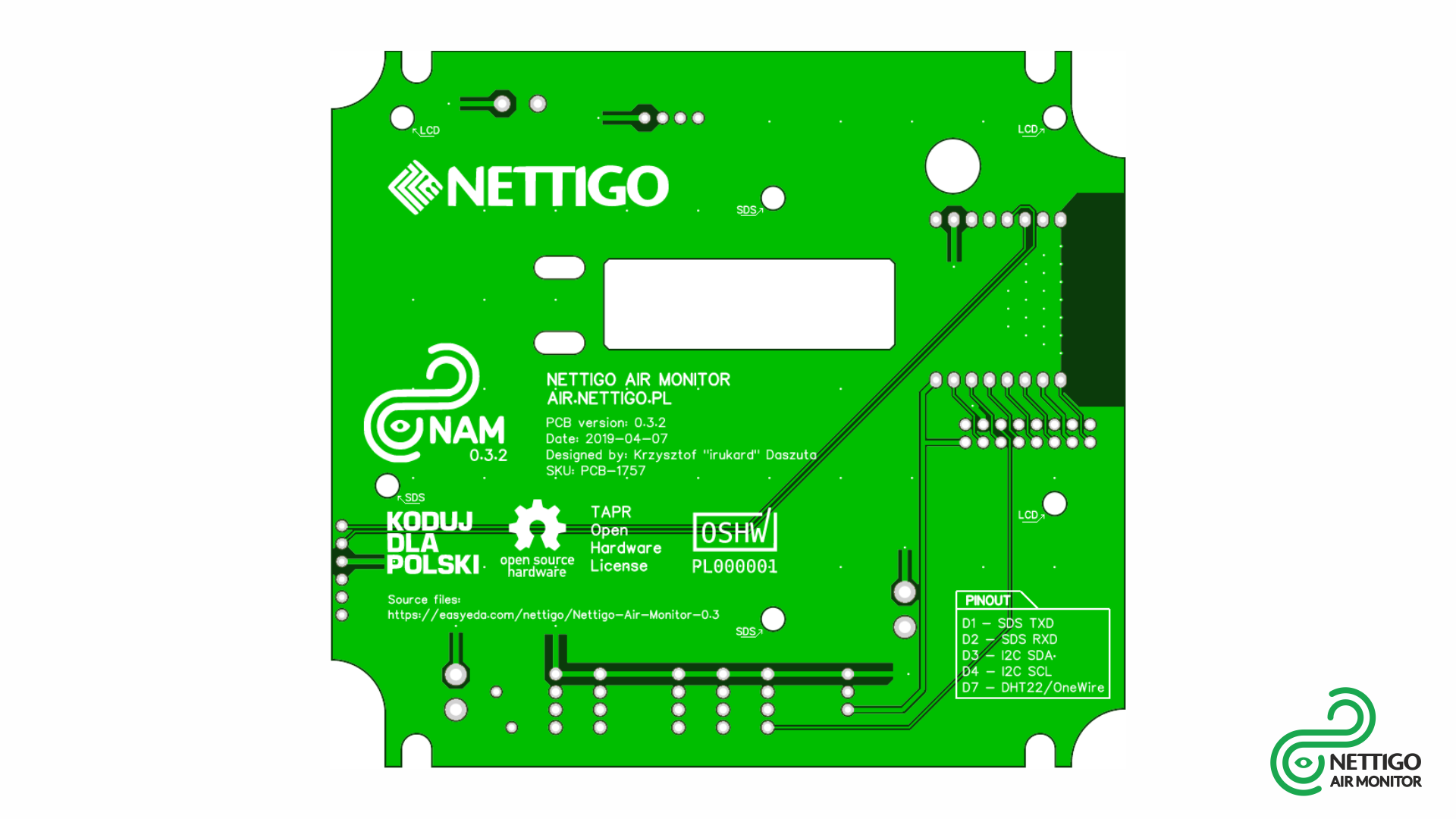

  • Poprawiony silkscreen - dodano UID OSHW PL000001 - w związku z certyfikacją projektu przez OSHWA.

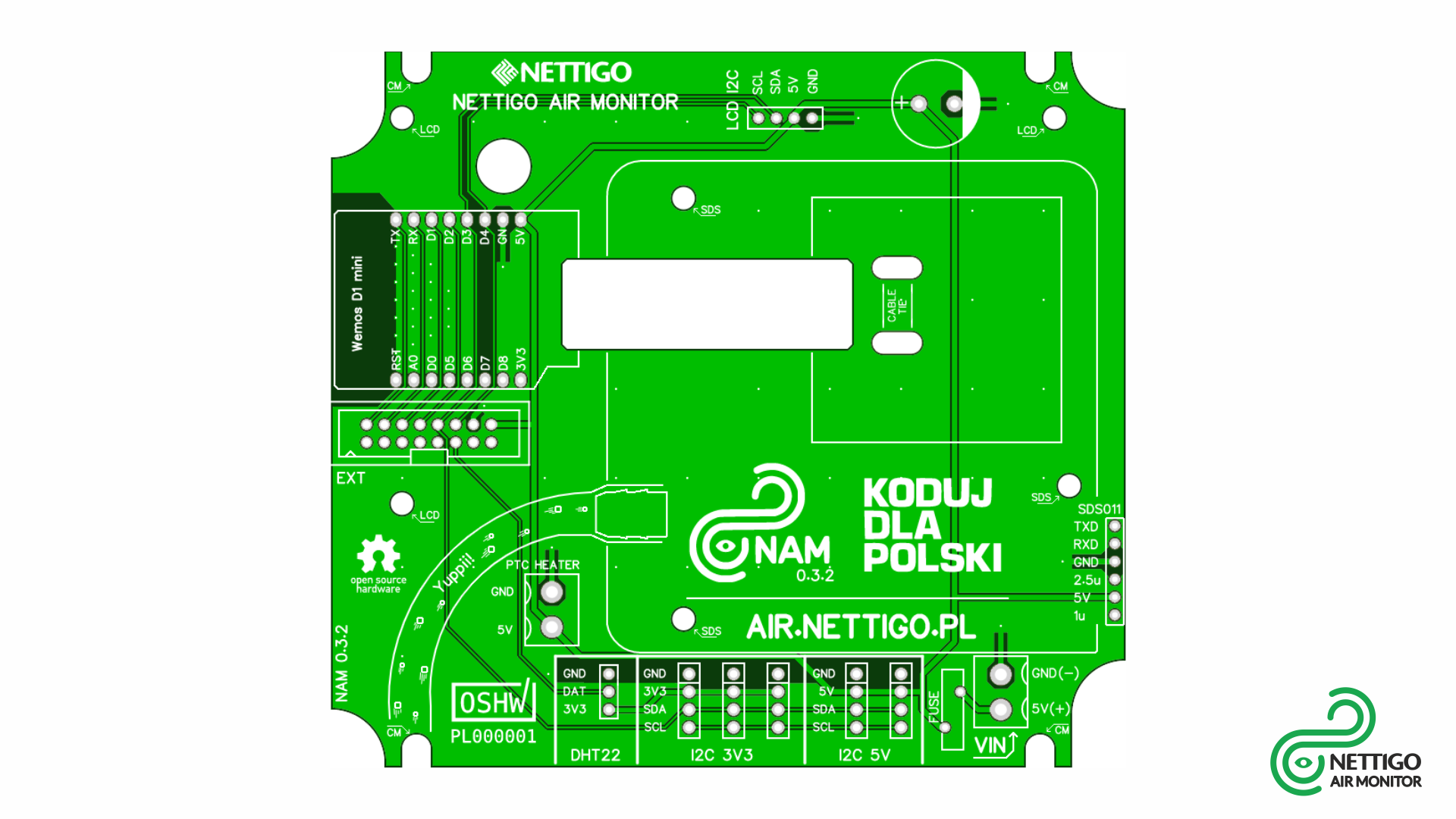

Wyprowadzenia:

  • Złącza (od góry, od lewej do prawej):
    • LCD I2C - złącze I2C 5V pod ekran LCD 4x20.
    • Złącze pod kondensator w rastrze 5.08mm - my stosujemy 470uF. Maksymalnie zmieści się tu 4700uF,
    • Wemos D1 mini - złącze pod Wemos D1 mini lub Wemos D1 mini Pro.
    • Złącze EXT - kompatybilne z gnizdem IDC16 - wyprowadzenia jak w Wemos D1 mini
    • PTC HEATER - wyprowadzone zasilanie dla grzałki PTC.
    • SDS011 - złącze do czujnika Nova Fitness SDS011.
    • DHT22 - złącze do którego podłączysz DHT22 lub DS18B20 - (ten drugi wymaga rezystora podciągającego)
    • I2C 3V3 - trzy złącza I2C z zasilaniem 3.3V. Podłączysz tu BME280, SHT30, itp
    • I2C 5V - dwa złącza I2C z zasilaniem 5V.
    • FUSE - miejsce na bezpiecznik polimerowy.
    • VIN - wejście dla zasilania. Uważaj na polaryzację - płytka NIE POSIADA zabezpieczenia przed odwrotną polaryzacją.
  • Otwory:
    • CM - “Case Mount” - montaż do obudowy Kradex Z59. Śruby M3 6mm
    • LCD - montaż do ekranu LCD. Dystanse 35mm F/F + śruby M3 6mm
    • SDS - montaż do czujnika SDS011. Dystanse 10mm F/F + śruby M3 6mm
    • CABLE TIE - miejsce na opcjonalną trytytkę mocującą kabel microUSB. Przydatne gdy pracujesz z czujnikiem w trybie debug i masz go na stole.

W zestawie:

  • Płytka drukowana PCB w wersji 0.3.2

Linki:

NAM 0.3 STD (wbudowana antena WiFi)
NAM 0.3 - PRO (zewnętrzna antena WiFi)
NAM 0.3 - Akcesoria i części:
Zasilanie do Nettigo Air Monitor 0.3
