Pozbądź się kabli podłączając NRFa do RPi

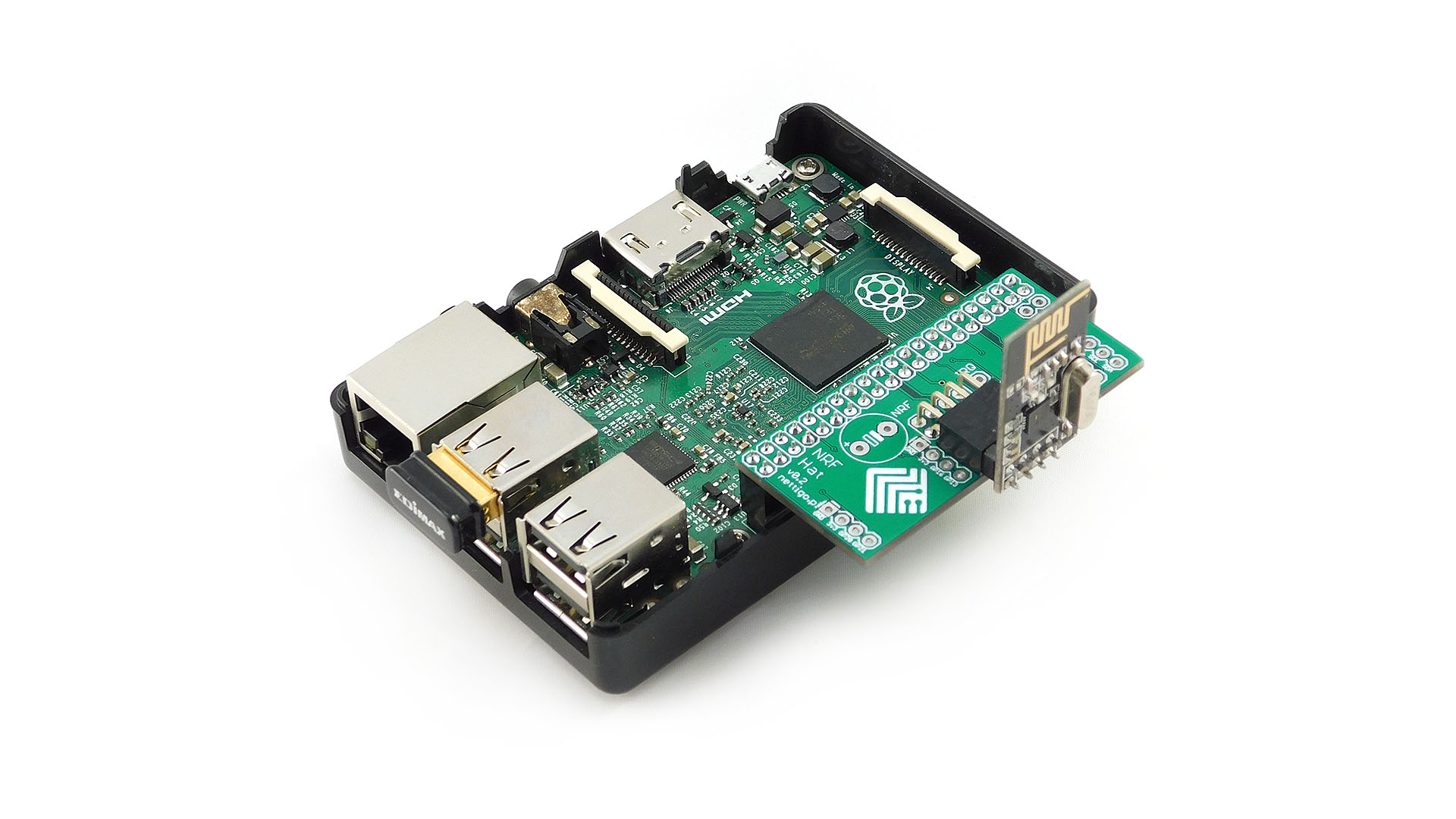

NRF Hat to płytka mająca na celu ułatwienie komunikacji z bezprzewodowym sensorem - tinyBrd. Pozwala ona bez większego problemu podłączyć do Raspberry Pi 3 lub RaspberryPi 3B+ moduł NRF24L01+, w celu komunikacji z bezprzewodowymi czujnikami. Do czego może się to przydać? Na przykład do zbudowania stacji pogodowej lub prostej instalacji alarmowej.

Wyprowadzenia

Moduł NRF jest podpięty do szyny SPI0 z Chip Select 0 (CE0). Pin CE na NRF24L01 jest podłączony do pinu GPIO 22 na złączu Raspberry. Pin IRQ z NRF nie jest podłączony, wyprowadzony tylko na płytkę (opisany IRQ).

Szczegółowa instrukcja instalacji i korzystania (biblioteka w Pythonie) na Akademii Nettigo.

Co wchodzi w skład produktu

Produkt NRF Hat to zlutowana płytka ze złączami do GPIO oraz do modemu NRF, ale modem NRF musisz mieć już wcześniej albo kupić go oddzielnie. Oczywiście wersja PA+LNA oferująca większy zasięg również pasuje.

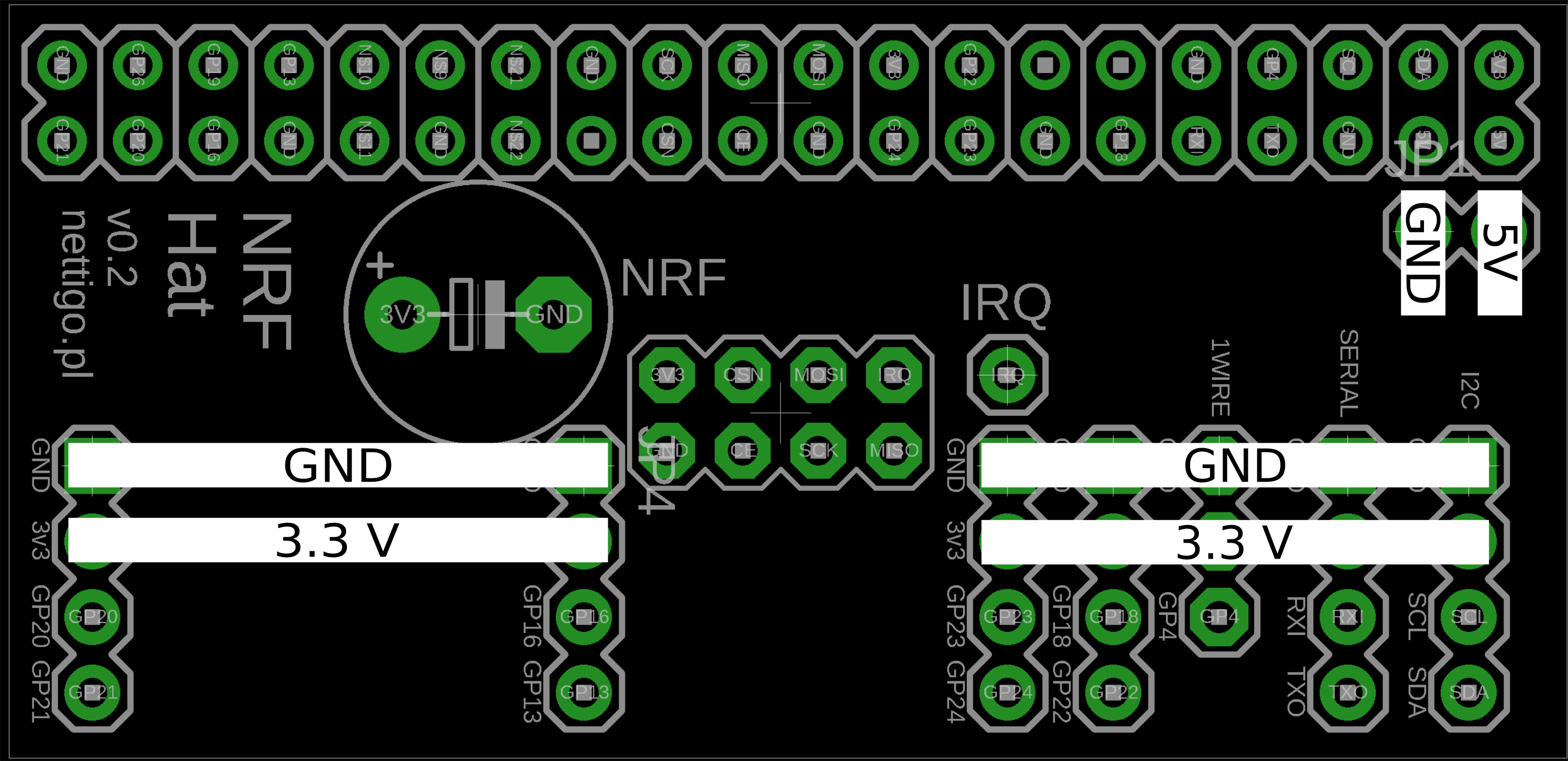

Jest to druga edycja nakładki. Tym razem zostały wyprowadzone dodatkowe złącza. I tak, w poszczególnych grupach mamy:

• GND i 5V (Możesz zasilić tędy Raspberry Pi)
• każde złącze sygnałowe jest wyposażone w dwa piny zasilania - GND i 3.3V:
  • I2C (SCL i SDA)
  • UART (RXI, TXO)
  • OneWire (GP4)
  • ogólne IO: GP18, GP22
  • ogólne IO: GP23, GP24
  • ogólne IO: GP16, GP13
  • ogólne IO: GP20, GP21

Przy złączu dla NRFa jest miejsce na wlutowanie dużego kondensatora (np 470 µF). Oprócz tego na pojedynczy pad wyprowadzony jest sygnał IRQ z modemu NRF.
