Dostępny też jako zestaw!

Ten produkt to samo PCB do zbudowania wyświetlacza. Mamy gotowy zestaw mający wszystkie potrzebne elementy: KIT-1979.

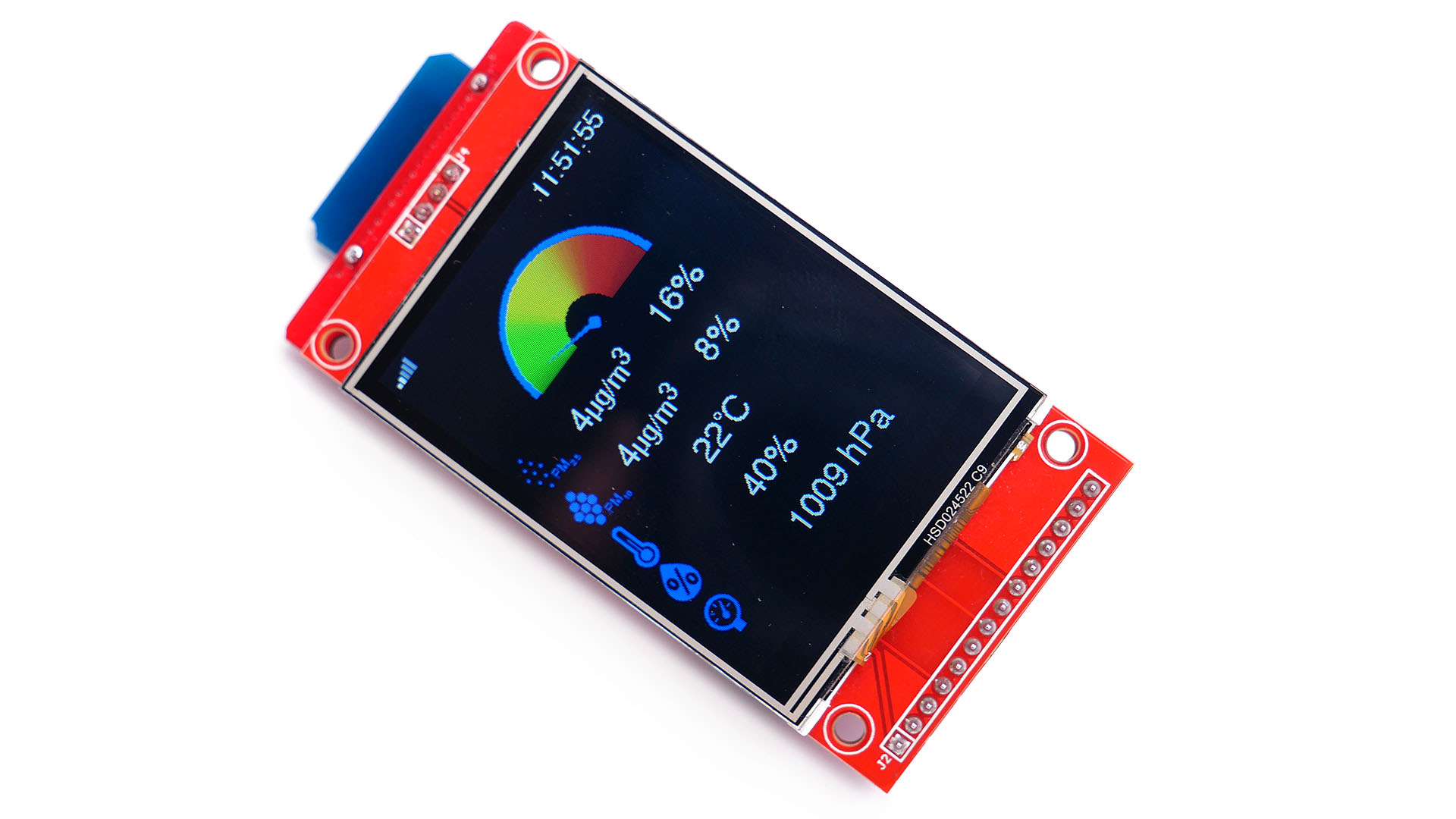

Uniwersalny, dotykowy ekran LCD podłączony do Internetu

Nie wiem jak Ty, ale my w Nettigo lubimy zbierać dane opisujące otaczający nas świat. Prowadzimy kilka projektów, w których zbieranie i prezentacja danych to podstawa. Internet Rzeczy dosłownie nas otacza. Na balkonie Nettigo Air Monitor bada czystość powietrza, na dachu anemometr sprawdza czy wieje, czujniki w ogrodzie zbierają dane o wilgotności i temperaturze gleby. Jakby tego było mało domofon podpięty jest pod WiFi, a oświetlenie rozmawia sobie po MQTT przez WiFi. Takie czasy :)

Wyświetlacz stworzony dla Internetu Rzeczy

Wokół nas jest wiele urządzeń Internetu Rzeczy. Każde z nich pełni jakąś funkcję i od czasu do czasu wypada zerkać, co się tam właściwie dzieje. Można sięgnąć po komórkę, ale byłoby miło mieć mały ekran na lodówce, w korytarzu czy nad monitorem. Ekran włączony na stałe, tudzież wybudzany dotknięciem. Takiego taniego wyświetlacza LCD podpiętego do Internetu nam brakowało. Myśleliśmy o czymś co pozwoli prezentować wyniki z Nettigo Air Monitora, czymś co będzie mogło posłużyć jako radiowy pilot, czy zdalny wyświetlacz odbierający telemetrię zbieraną przez roboty czy drony. Łączność - koniecznie z WiFi, bo kable ethernetowe by nas ograniczały. Zasilanie? Elastyczne: ładowarka USB, power bank, bezpośrednie podpięcie 5V lub 3.3V. Ładowarek w domach mamy na pęczki i zawsze się znajdzie jakaś na podorędziu.

Działa również offline z kartą SD

Rozumiemy, że nie zawsze jesteś w zasięgu sieci WiFi. Gdy wychodzimy do ogrodu czy spacerujemy po lesie trudno oczekiwać dobrego sygnału WiFi. Gdy zabieramy ze sobą czujniki w teren gdzie dostępna jest łączność komórkowa, zazwyczaj odpalamy na komórce hotspot. Ale są jeszcze miejsca na tym świecie, gdzie zasięgu sieci nie ma. Wtedy logowanie danych na kartę SD jest najbardziej niezawodną opcją, zużywającą najmniej energii.

Jest kompaktowy, na tyle na ile to możliwe

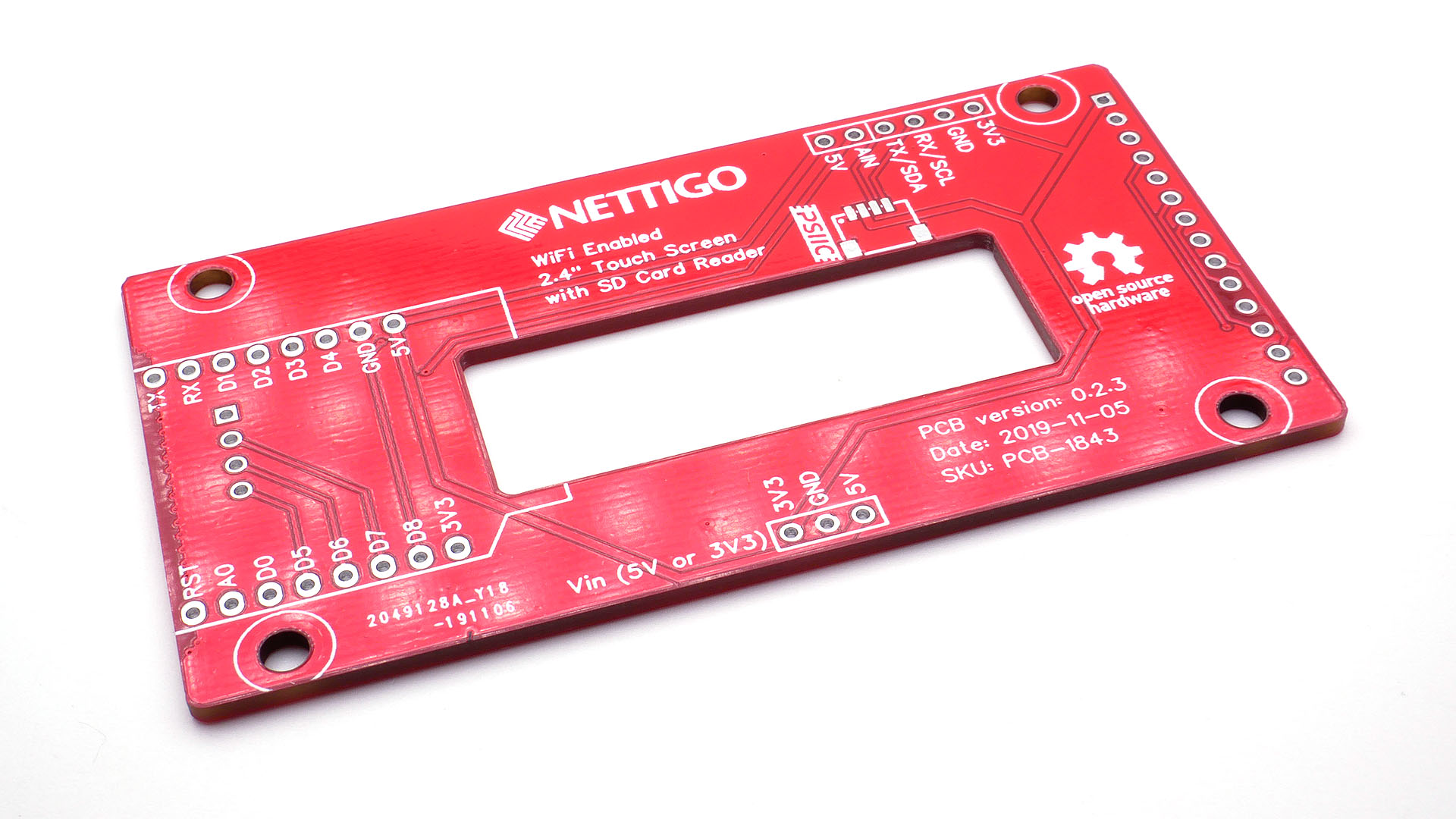

Grubość urządzenia jest podyktowana użyciem tanich, gotowych elementów. Postawiliśmy na to co sprawdzone. Super popularny moduł WiFi Wemos D1 mini V2, do tego prosty w użyciu dotykowy wyświetlacz LCD TFT 2.4”. Płytka PCB ma 1.6 mm grubości - jest bardzo sztywna, dzięki temu można ją solidnie przykręcić do drukowanej obudowy czy innego urządzenia.

Open Source pełną gębą!

Jeżeli śledzisz nasze projekty, zapewne wiesz, że chętnie dzielimy się naszymi projektami. Tak jest i w tym przypadku. Całość dobrze udokumentowana w duchu Open Source / Open Hardware. Ekran wydany został na licencji TAPR Open Hardware License. Masz pomysł na usprawnienia i modyfikacje? Do dzieła!

Czego potrzeba do zbudowania ekranu?

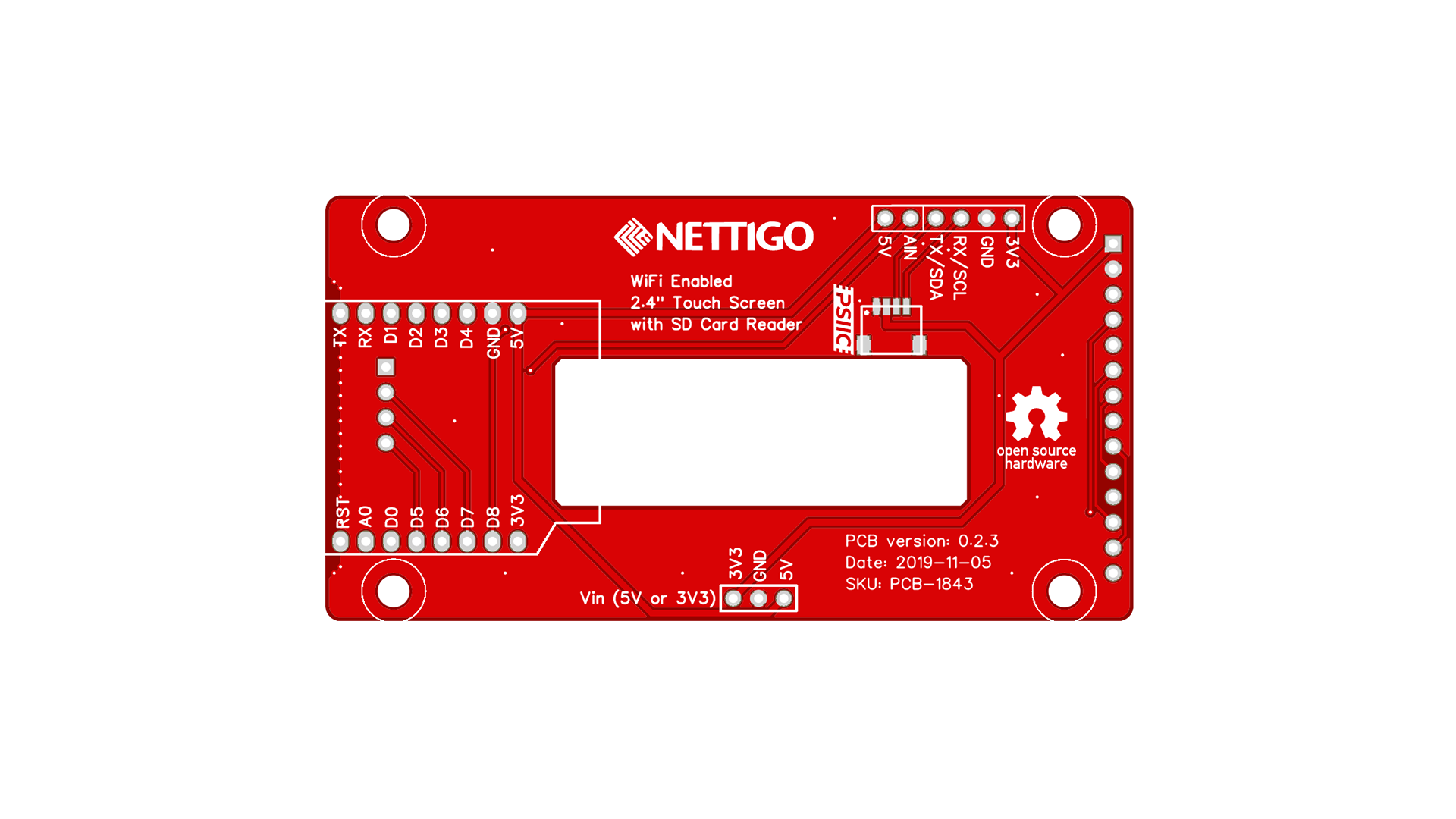

• Płytkę drukowaną, której opis właśnie czytasz
• Wyświetlacz LCD TFT 2.4” ze sterownikiem ILI9341, dotykowy
• Moduł WiFi Wemos D1 mini V2
• Goldpin złącze wtyk prosty 1x40 raster 2.54 mm
• Lutownica, cyna, cążki boczne

Czego potrzeba aby sterować podświetleniem?

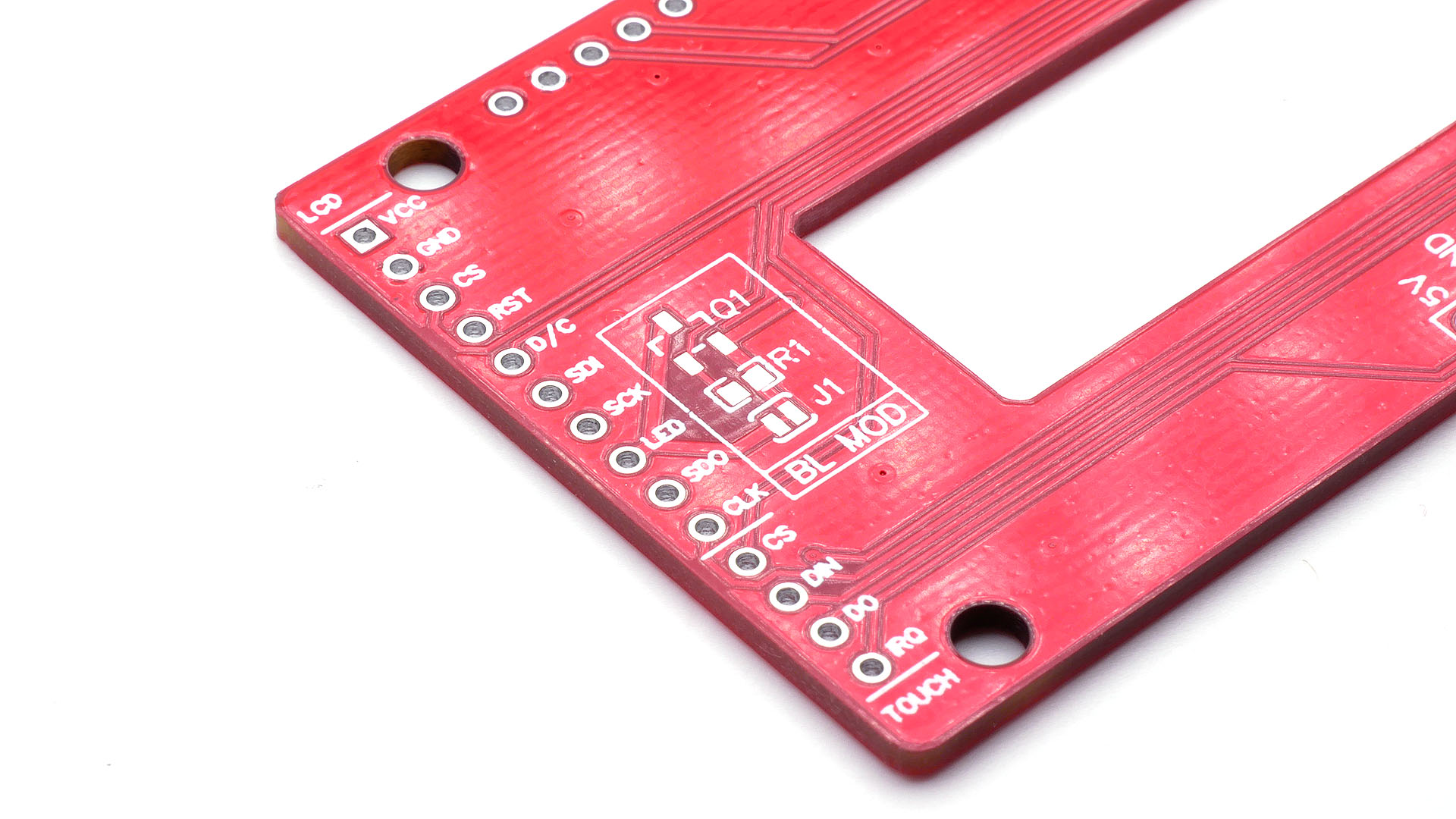

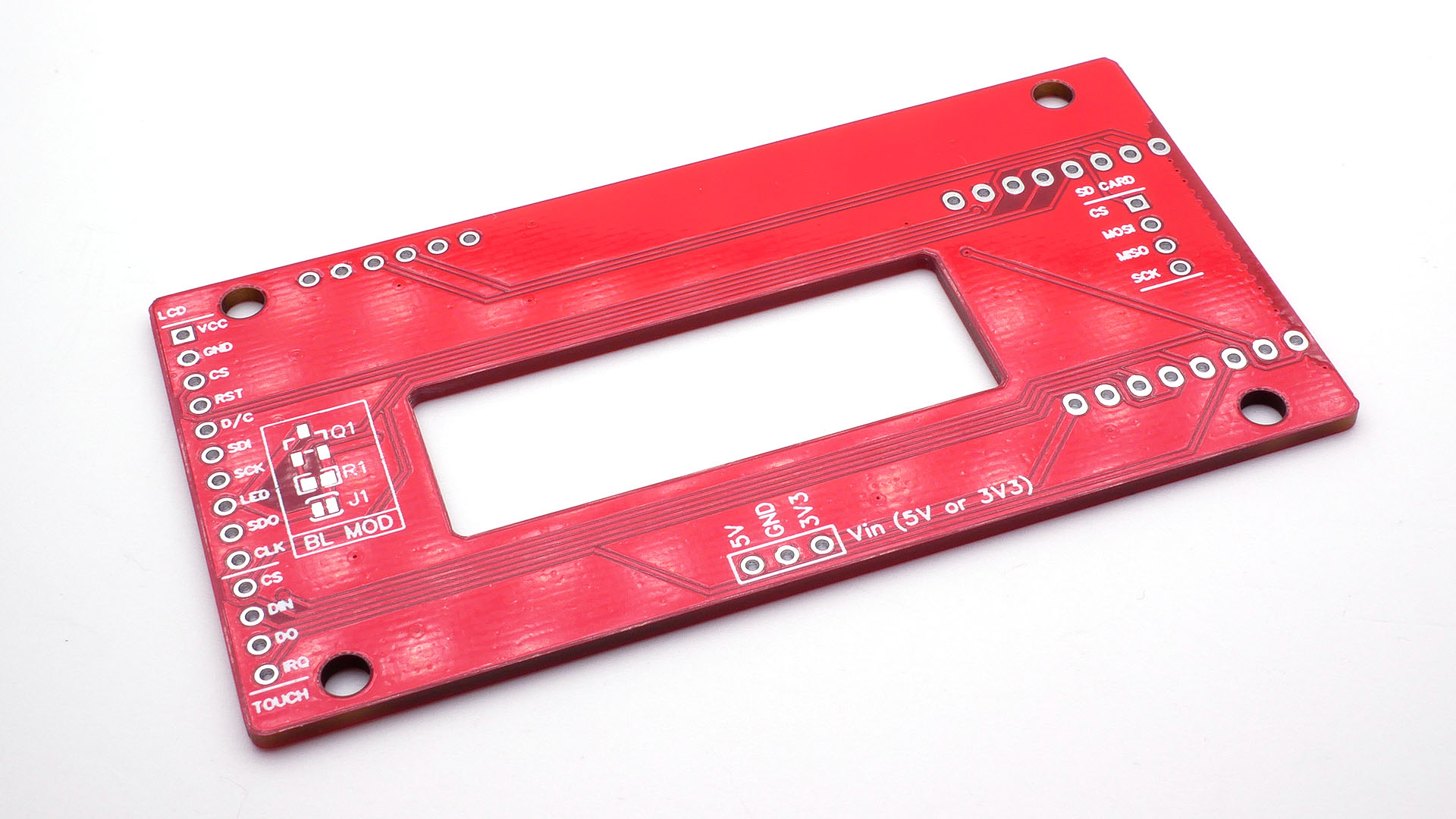

Domyślnie podświetlenie podpięte jest na stałe do 3V3. Jeżeli chcesz możesz wykonać modyfikację BL MOD. W tym celu przygotuj sobie MOSFET FDV304P (Q1) i rezystor 10K w obudowie 0603 (R1). Po wlutowaniu ich na miejsce, przetnij zworkę J1.

A co jeżeli nie mamy tranzystora pod ręką? Możliwa jest też modyfikacja, której nie pochwalamy… Niektórzy z Was przecinają zworkę J1 i łączą podświetlenie bezpośrednio z pinem D3 (dwa lewe footprintu tranzystora Q1). Jasnością można wtedy sterować przez PWM. Ale naszym zdaniem to ostre naginanie specyfikacji ESP8266. GPIO nie jest przystosowane do dostarczania tak wysokich prądów. Oczekuj magicznego dymu w najmniej odpowiednim momencie.

A jak to zmontować?

1. Jeżeli chcesz sterować zlutuj BL MOD (później nie będzie do niego dostępu)
2. [opcja] Jeżeli potrzebujesz złącza PSIIC - wlutuj je (jest dostępne z zewnątrz, można dodać je później)
3. Wlutuj drabinkę goldpin 1x4 do wyświetlacza
4. Wlutuj dwie drabinki goldpin 1x8 do płytki PCB-1843
5. [opcja] Jeżeli zamierzasz używać złącza zasilania wlutuj je. Złącze jest na brzegu, więc da się to zrobić później, ale będzie wymagało większej akrobatyki.
6. [opcja] Jeżeli zamierzasz używać złącza 6-pinowego na górze - wlutuj je. Możesz użyć 4 pinów i wlutować tu moduł BME280

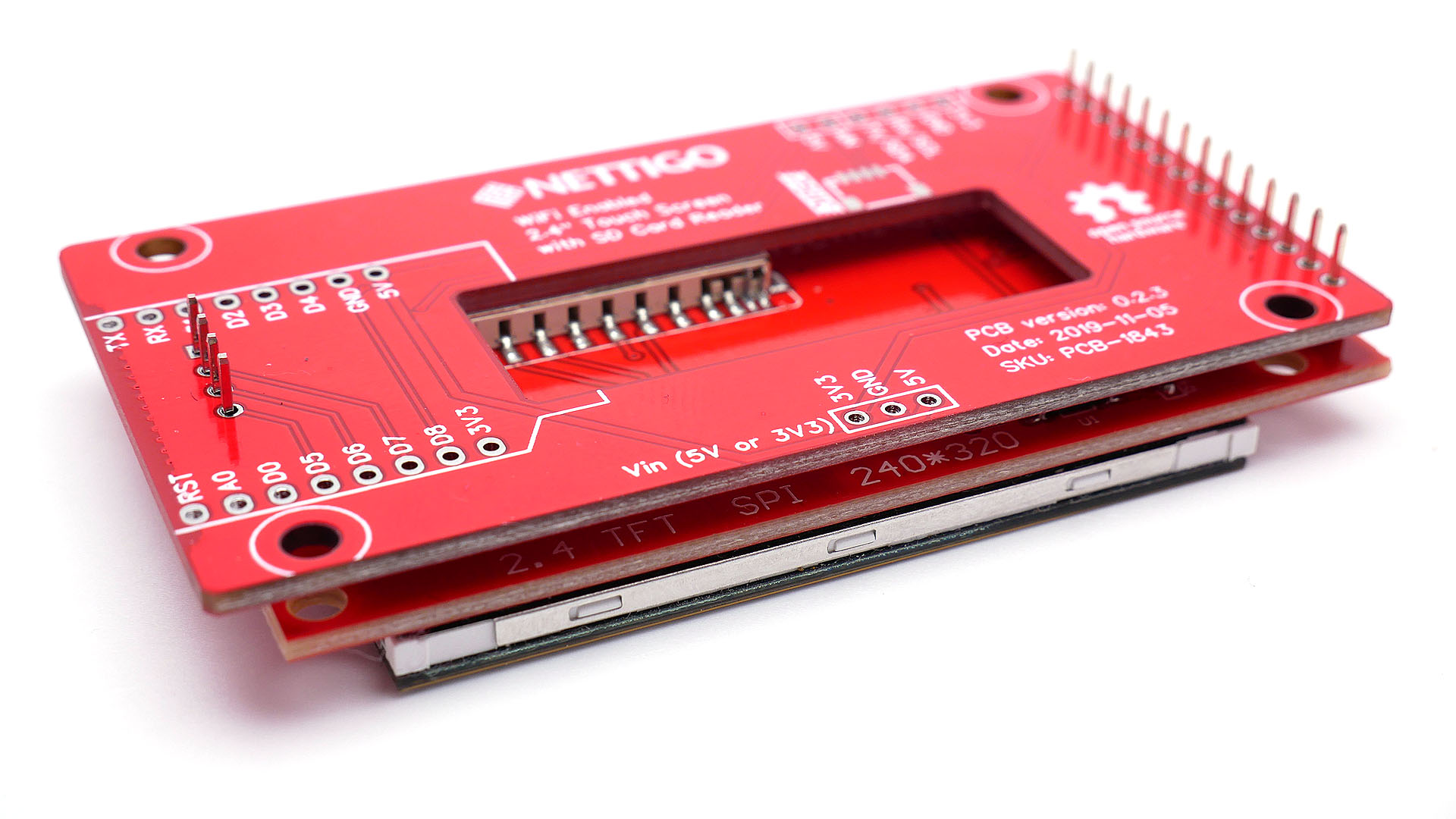

7. Przylutuj ekran LCD do płytki PCB-1843, obetnij wystające końce goldpinów

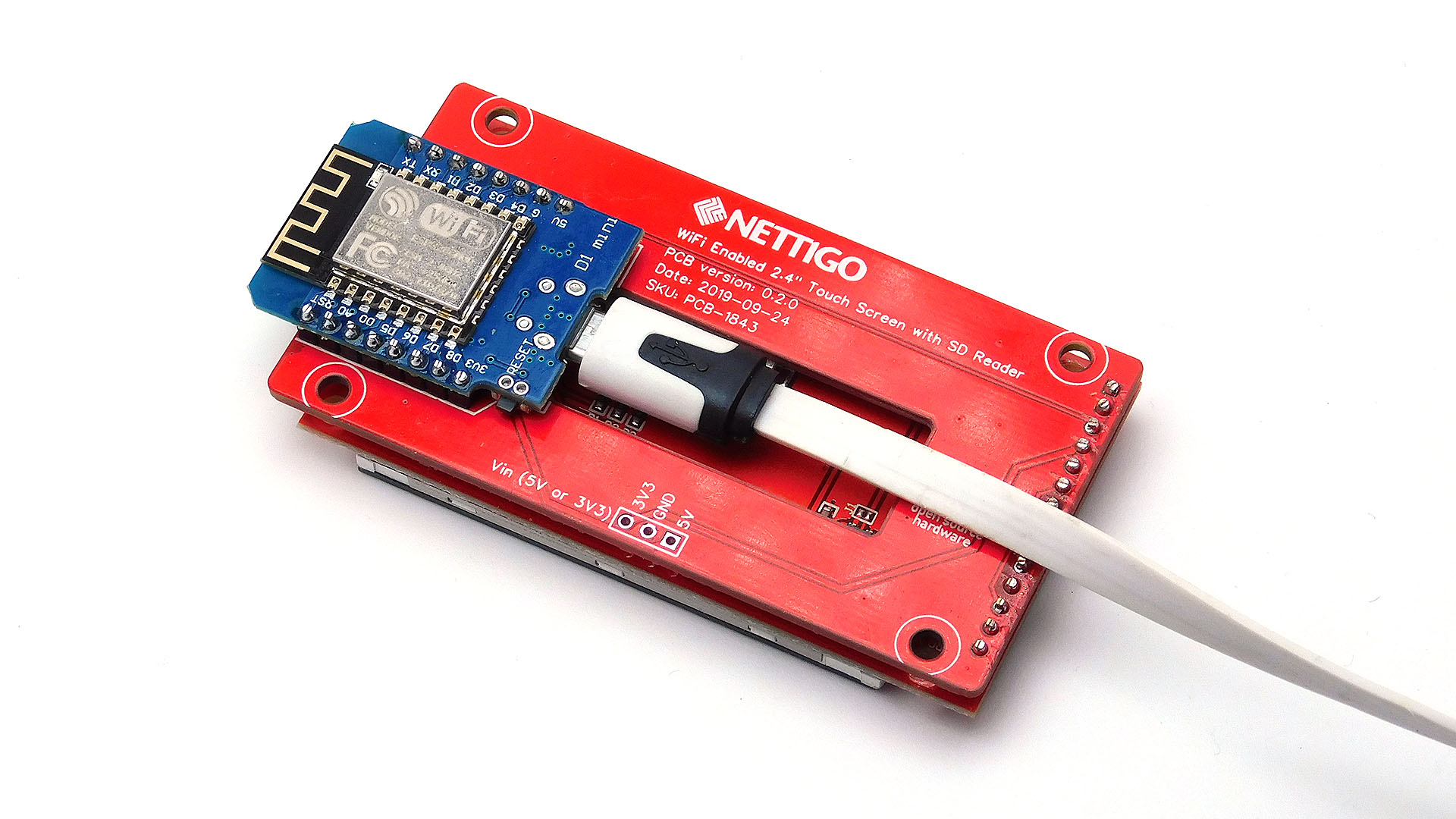

8. Wlutuj Wemos D1 mini V2 do przygotowanych drabinek. Obetnij wystające piny.

Wyprowadzenia:

• Standardowy interfejs SPI w ESP8266:
  • SCK - D5
  • MISO - D6
  • MOSI - D7
• LCD Chip Select - D8
• LCD D/C - D1
• LCD Reset - RST
• LCD podświetlenie (za pomocą tranzystora MOSFET) - D3
• Touch Chip Select - D2
• Touch IRQ - D0
• SD Card Reader Chip Select - D4
• I2C SCL / UART RX - RX
• I2C SDA / UART TX - SDA
• Miejsce pod złącze I2C Nettigo PSIIC (kompatybilne ze SparkFun Qwiic / Adafruit STEMMA QT)

Linki:

• Instrukcja lutowania
• Instrukcja wgrywania firmware i konfiguracji
• Dokumentacja w serwisie easyeda.com
• Wątek na Forum Koduj dla Polski dokumentujący powstanie i rozwój oprogramowania do wyświetlacza
• Oprogramowanie AQI LCD stworzone przez Tomka Rękawka. Działa z serwisem aqi.eco
