Programator ICSP typu USBASP

USBasp - prosty programator ICSP

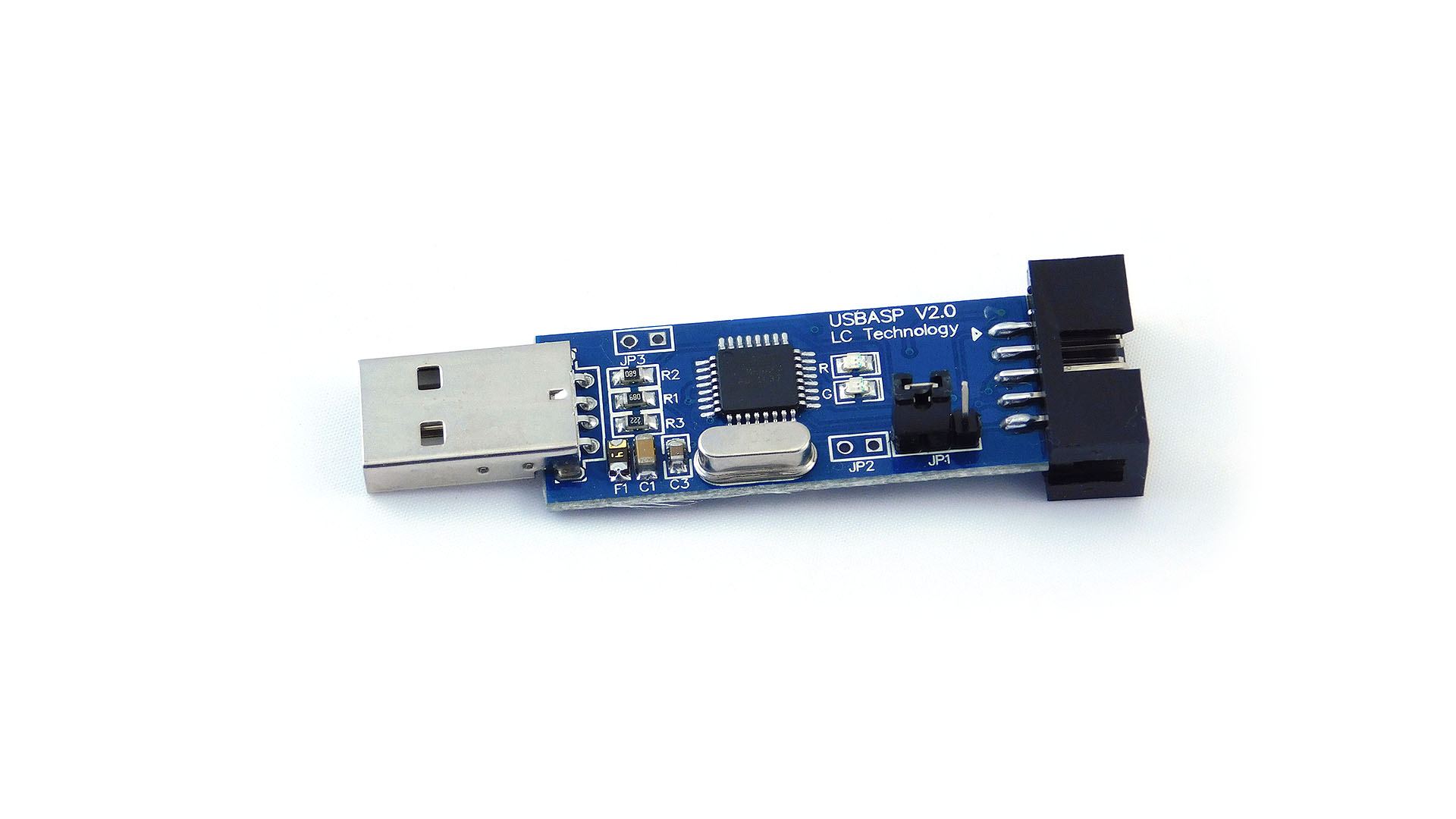

Programator ICSP ze złączem USB, służy do wgrania firmware na fabrycznie nowy (bez bootloadera) mikrokontroler. Można nim wgrać bootloader Arduino czy też zaprogramować tinyBrd.

Złącze do programowania to 10-cio pinowe IDC (zwane też ISP KANDA). Zaś na płytce Arduino jest złącze 6-cio pinowe, więc albo trzeba programować w płytce stykowej lub kupić wygodną przejściówkę z 10 na 6 pin.

Programator jest klonem otwarto-źródłowego programatora USBasp stworzonego przez Thomas Fischla. W systemach Windows potrzebne będą sterowniki. Można je ściągnąć z sekcji pliki lub zainstalować je za pomocą programu Zadig. Dla posiadaczy systemów Windows 7 i późniejszych polecamy tę drugą opcję. Niestety XP i Vista nie są już wspierane przez Zadig, więc pozostaje manualna instalacja sterowników. W Linuksie i OSX żadne dodatkowe sterowniki nie są wymagane. W Linuksie niezbędne jest użycie sudo przy wywołaniu avrdude.

Praca w dwóch napięciach

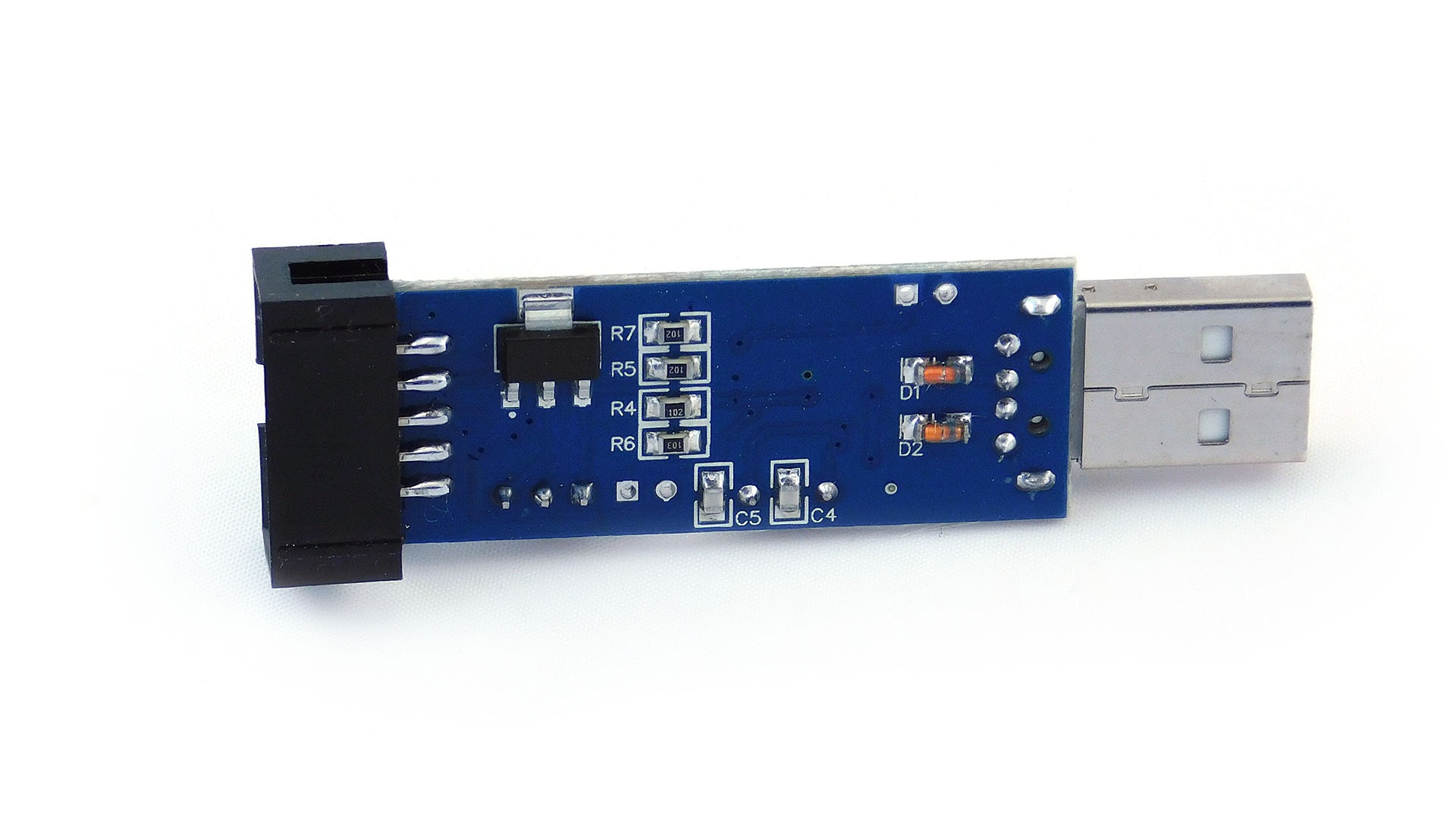

Niewątpliwą zaletą sprzedawanego przez nas programatora jest możliwość ustawienia napięcia zasilania na 5V i 3.3V. Zmiany dokonuje się przestawiając zworkę JP1. Napięcie pracy oznaczone jest wyraźnie na płytce programatora.

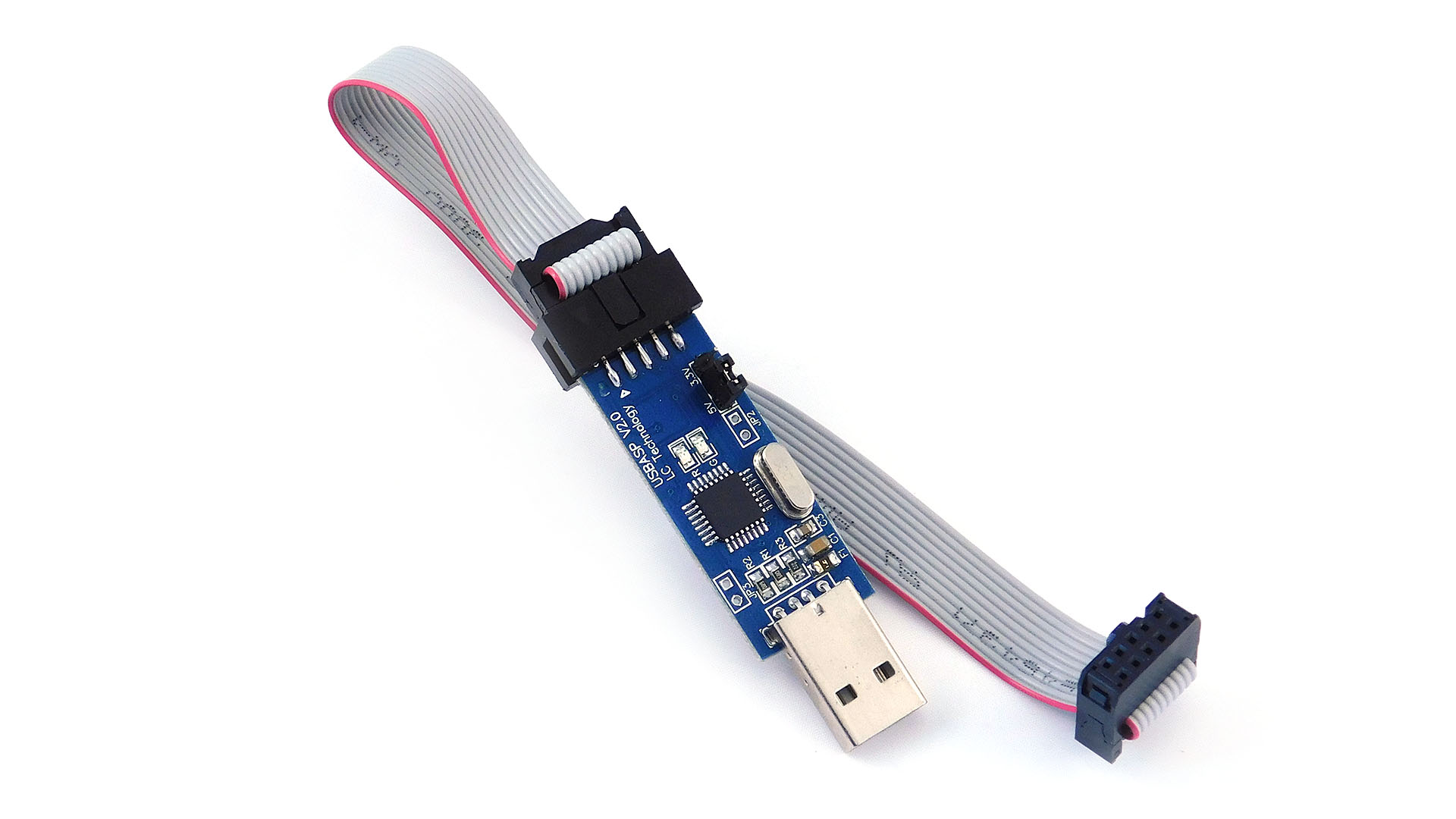

W zestawie:

• płytka programatora
• kabel IDC 10 pin

Opcjonalne akcesoria:

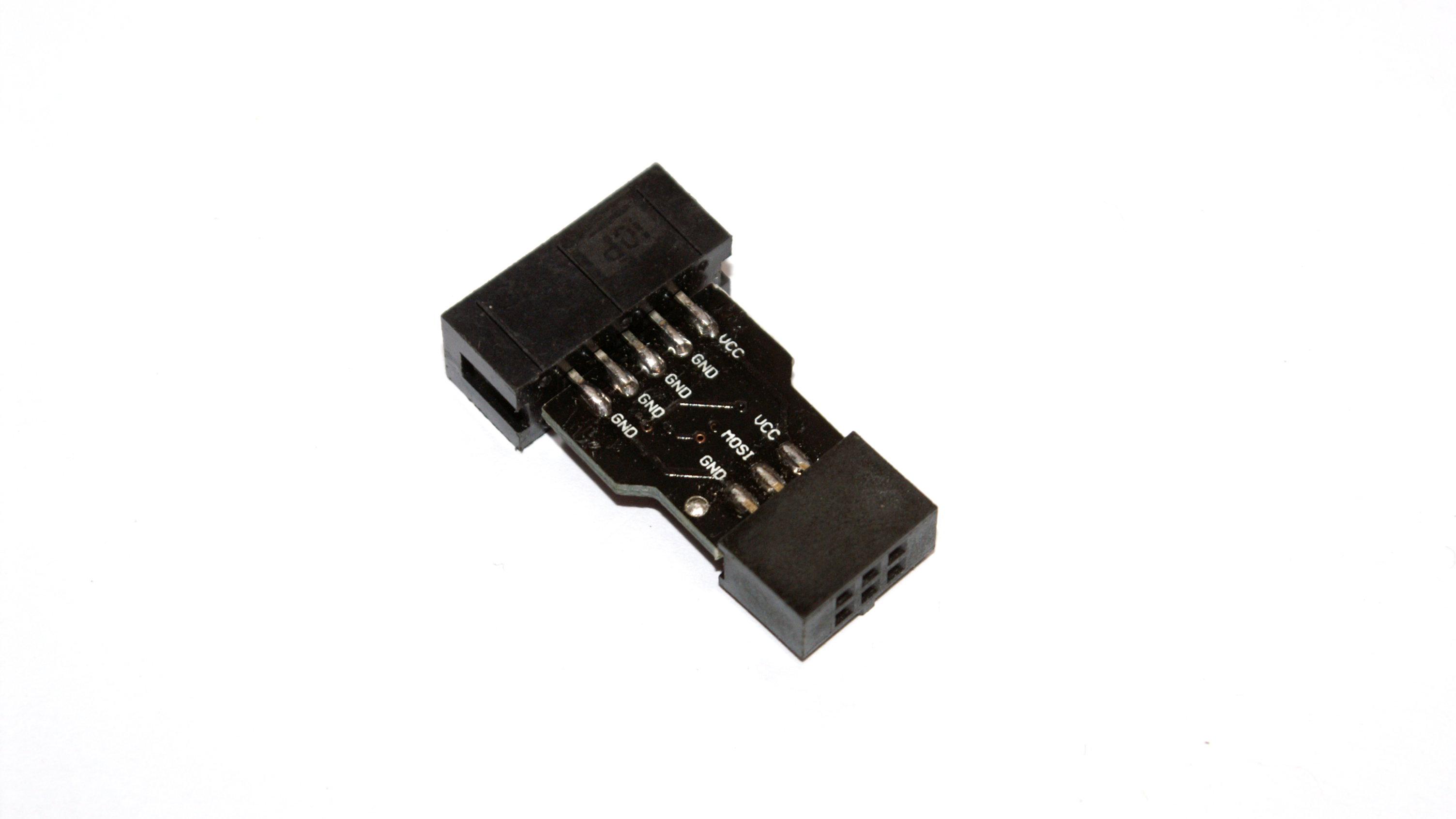

Jak pisaliśmy powyżej do programatora może przydać się konwerter Adapter z 10 na 6 pin dla programatorów AVR np. w celu wgrania nowego bootloadera na Arduino lub zaprogramowania tinyBrd 2.0. Kabel dołączony do programatora ma złącze 2x5, w wielu urządzeniach (np Arduino) złącze programatora to 2x3. Jeśli chcesz programować takie urządzenie taki adapter znacznie Ci to ułatwi.

Należy pamiętać, że programator jest w formie “dongla” czyli jest wkładany bezpośrednio do portu USB w komputerze. Kabel IDC służy do podłączenia programowanego układu. W przypadku komputerów desktop (ale też często przy laptopach) programowany układ jest w większej odległości. Wtedy przydatnym produktem może być przedłużacz USB.
