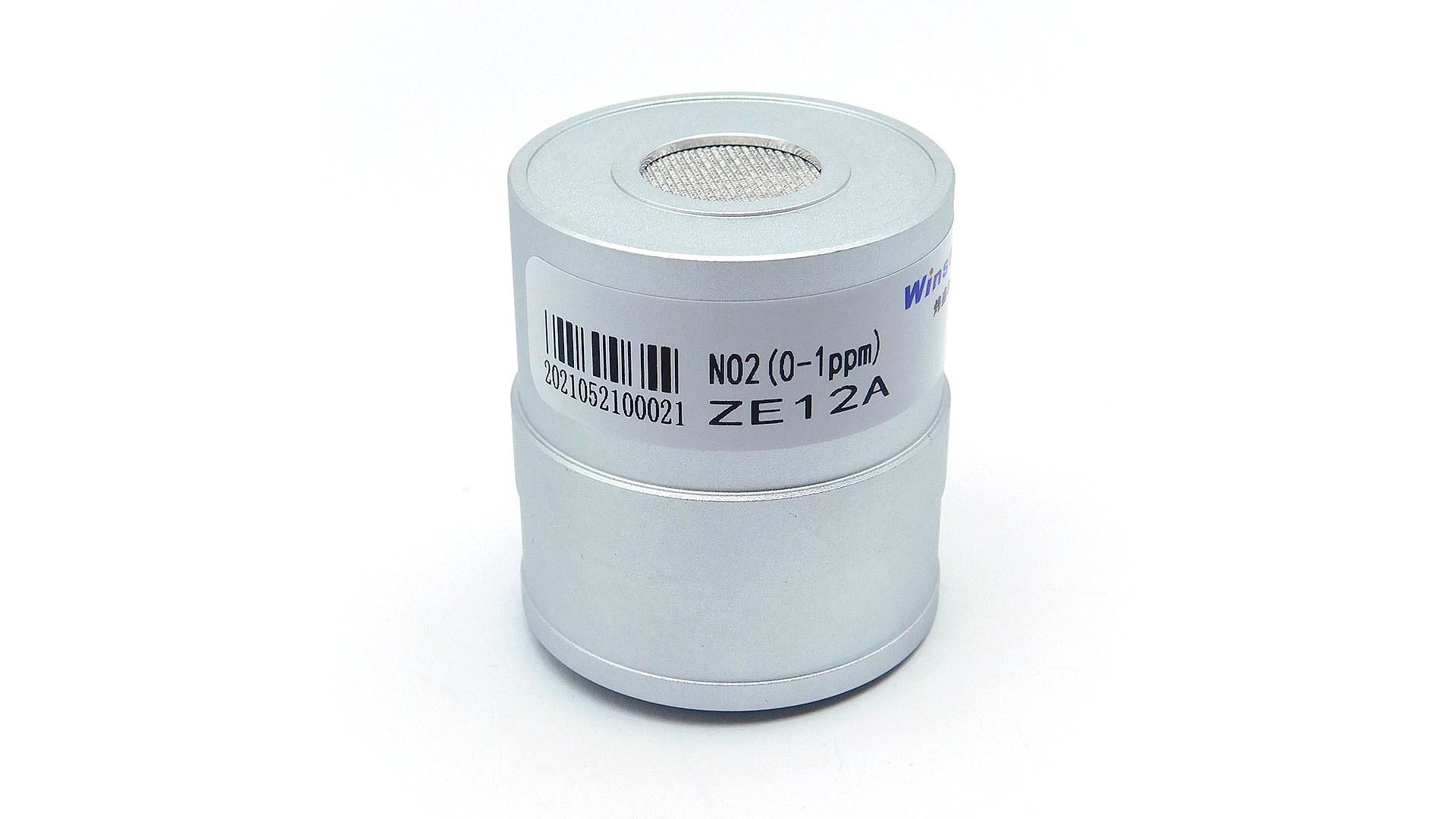

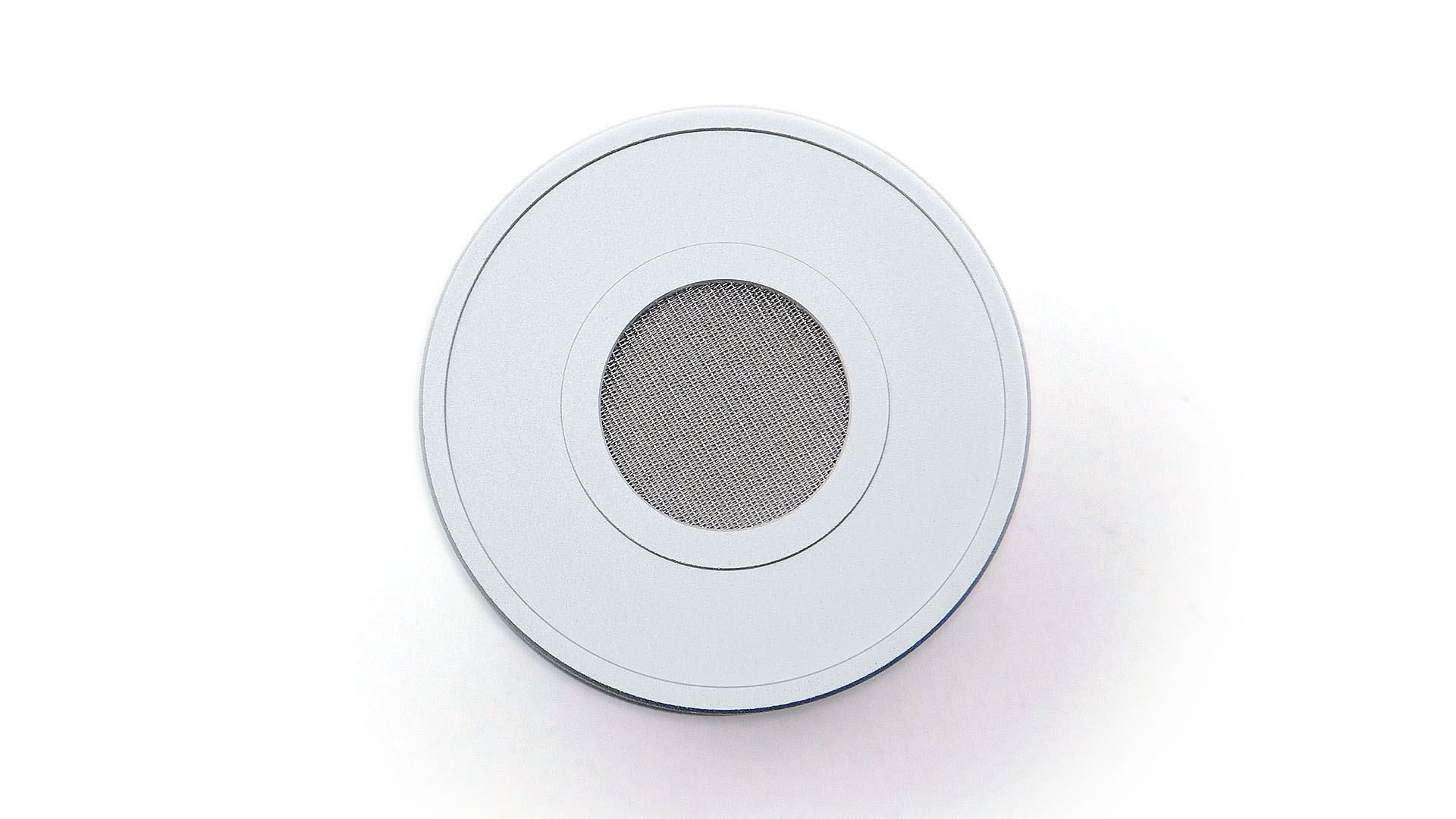

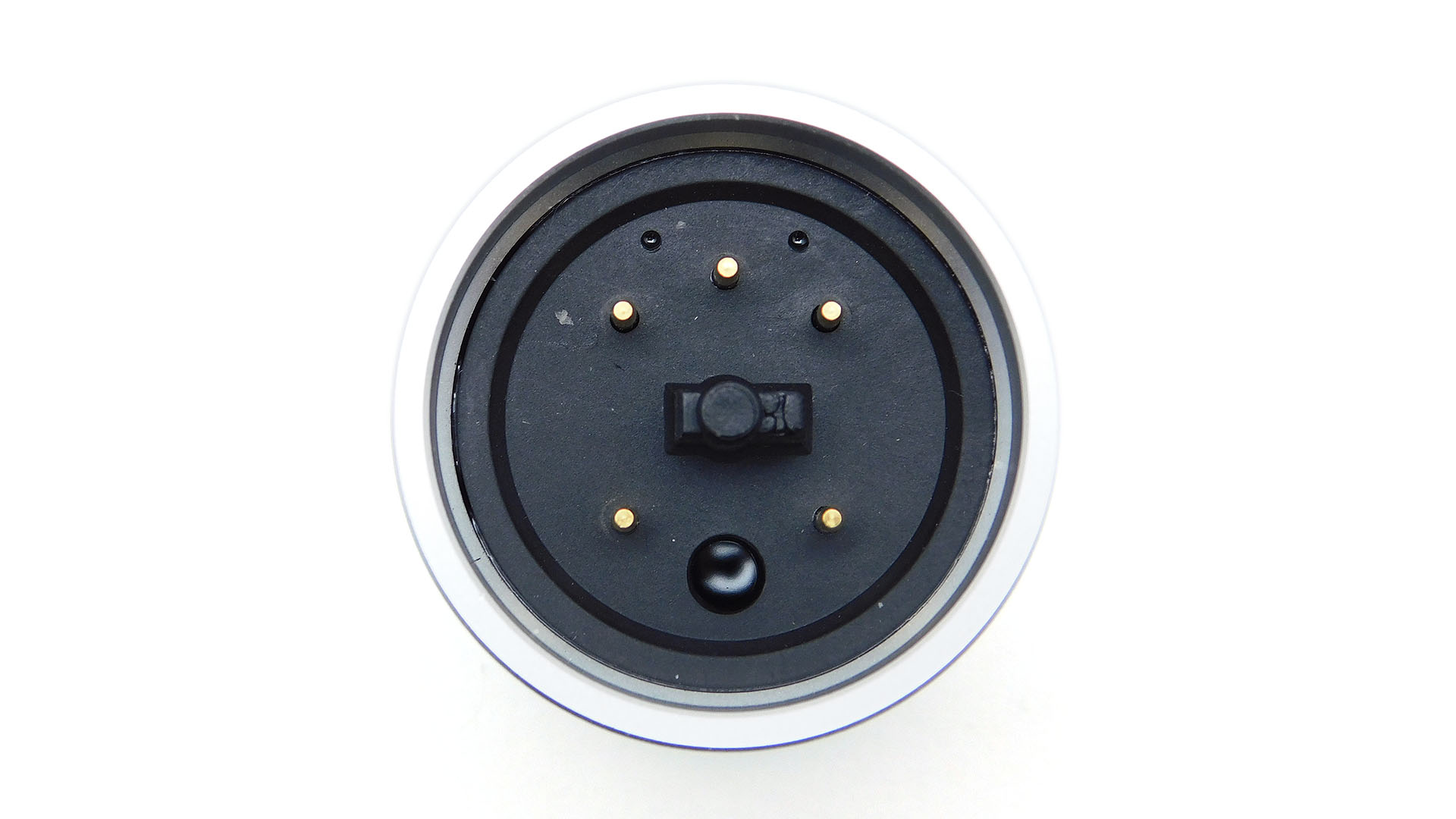

Winsen ZE12A-NO2 Elektrochemiczny czujnik dwutlenku azotu (0-1ppm) (NO₂)

Poziom NO₂ w atmosferze, a zdrowie człowieka

Wedle GIOŚ dopuszczalny średnio-roczny poziom ekspozycji na dwutlenek azotu wynosi 40 µg/m³ czyli około 20 ppb. Czy to dużo? Wręcz przeciwnie - to bardzo mało. Aby wytłumaczyć jak mało, posłużę się analogią. To tak jakby z wszystkich ludzi na naszej planecie (7,8 miliarda) wybrać nieco ponad 150 osób. I te 150 osób na tle całej ludzkości daje taki sam stosunek, jak dopuszczalny poziom NO₂ do reszty powietrza którym oddychamy.

Jak to zmierzyć?

Aby wiedzieć, czy stężenie atmosferyczne przekracza dopuszczalny poziom, konieczne jest mierzenie tak znikomych wartości. Jak łatwo się domyślić, nie jest to łatwe. Czujnik elektrochemiczny Winsen ZE12A-NO2 potrafi to zrobić, ale musi mieć do tego dobre warunki. Należy też pamiętać, że w przypadku tak małych wartości pracujemy na pograniczu jego czułości.

W naszym odczuciu Winsen budując swoje urządzenie zadbał o wszystko na co miał faktyczny wpływ. Głowica elektrochemiczna jest bardzo dokładna. AFE (frontend analogowy) i ADC (przetwornik analogowo cyfrowy) zostały wbudowane w sam sensor. Obudowa sensora jest wykonana z metalu, przez co jest miniaturową klatką Faradaya i ekranuje zakłócenia elektromagnetyczne, które są zmorą tak dokładnych czujników. ZE12A z otoczeniem komunikuje się za pośrednictwem interfejsów UART i analogowego DAC.

Co ma wpływ na pomiary?

Pomiary stężenia dwutlenku azotu wykonywane przez czujnik elektrochemiczny mogą być zaburzane przez szereg czynników. Do tych, które mają największy wpływ możemy zaliczyć: zmianę wilgotności względnej i temperatury oraz obecność ozonu. Ze względu na ten ostatni, czujniki NO₂ bardzo często używane są w parze z czujnikami ozonu (O₃).

Specyfikacja:

• Producent: Winsen
• Model: ZE12A-NO2
• Wykrywany gaz: Dwutlenek azotu (NO₂)
• Zakres pomiarowy: 0 - 1 ppm (0 - 1000 ppb)
• Wyjście cyfrowe: UART (3V3, kompatybilny z 5V)
• Wyjście analogowe: DAC (0.4～2V)
• Napięcie zasilania: 5V ± 0.1V
• Dopuszczalne wahania zasilania: ≤30mV
• Czas odpowiedzi: ≤120 sekund
• Rozdzielczość: ≤10 ppb
• Wymiary: ⌀39 × 44 mm
• Waga: 75g
• Warunki pracy:
  • Temperatura: -20～50°C
  • Wilgotność: 15%RH - 90％RH (bez kondensacji)
• Żywotność: 2 lata (w powietrzu)

W zestawie:

• Czujnik Winsen ZE12A-NO2

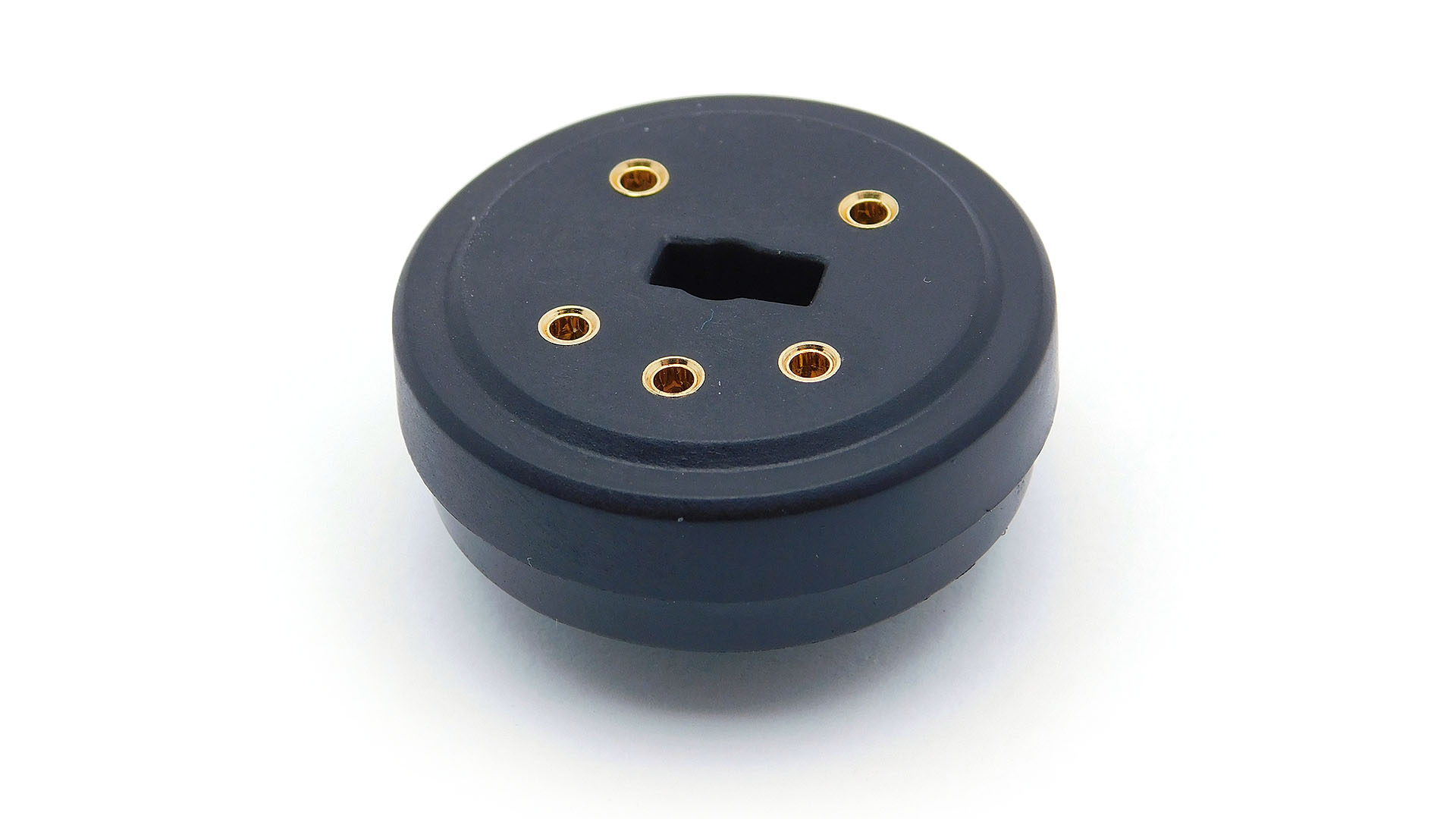

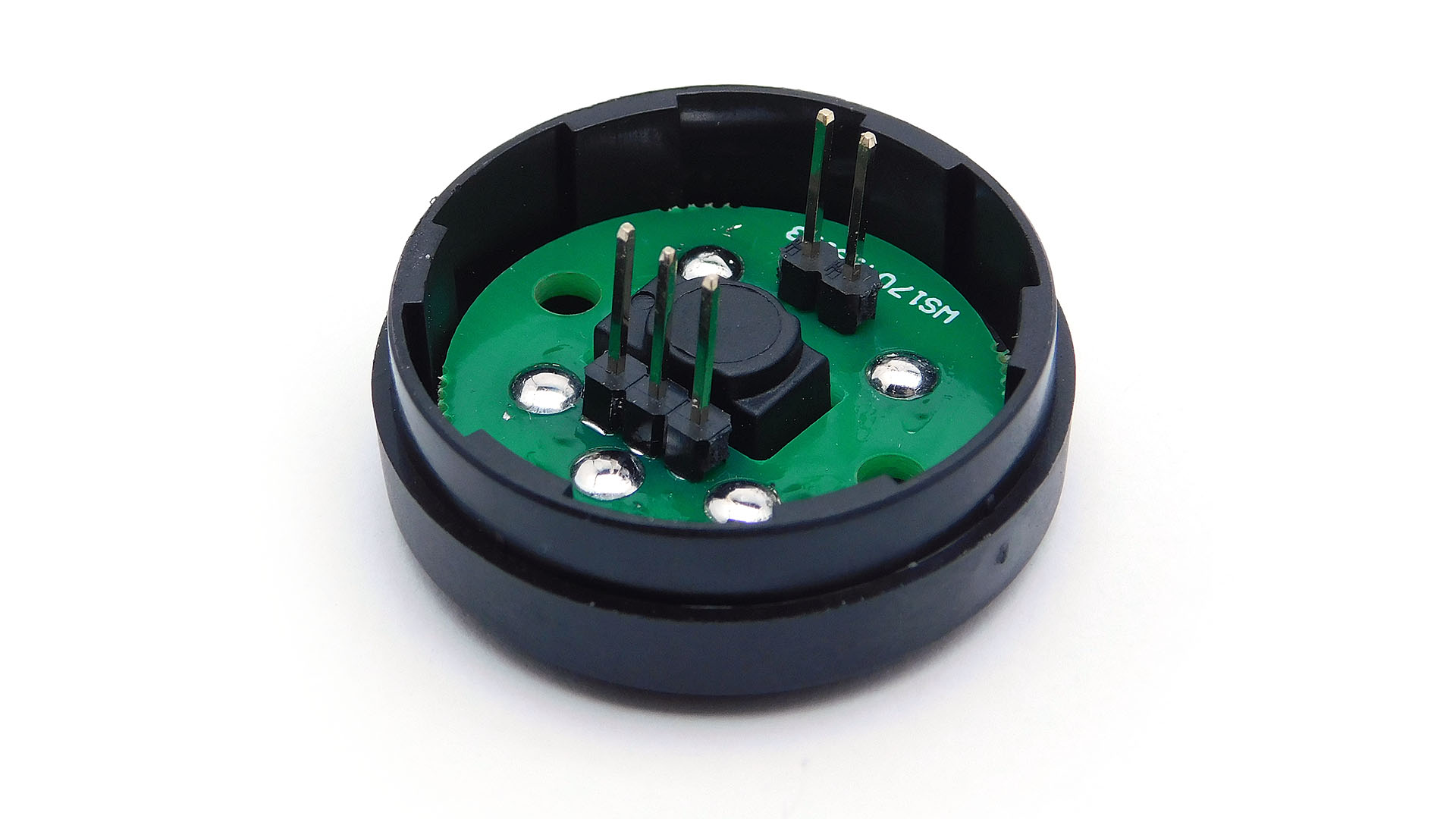

• Gniazdo montażowe

Dostępność większych ilości

Tak dokładne czujniki elektrochemiczne zaczynają się starzeć praktycznie od momentu wypuszczenia z fabryki. Ich żywotność jest ograniczona do 2 lat. Czujniki sprowadzamy tylko na zamówienie.
