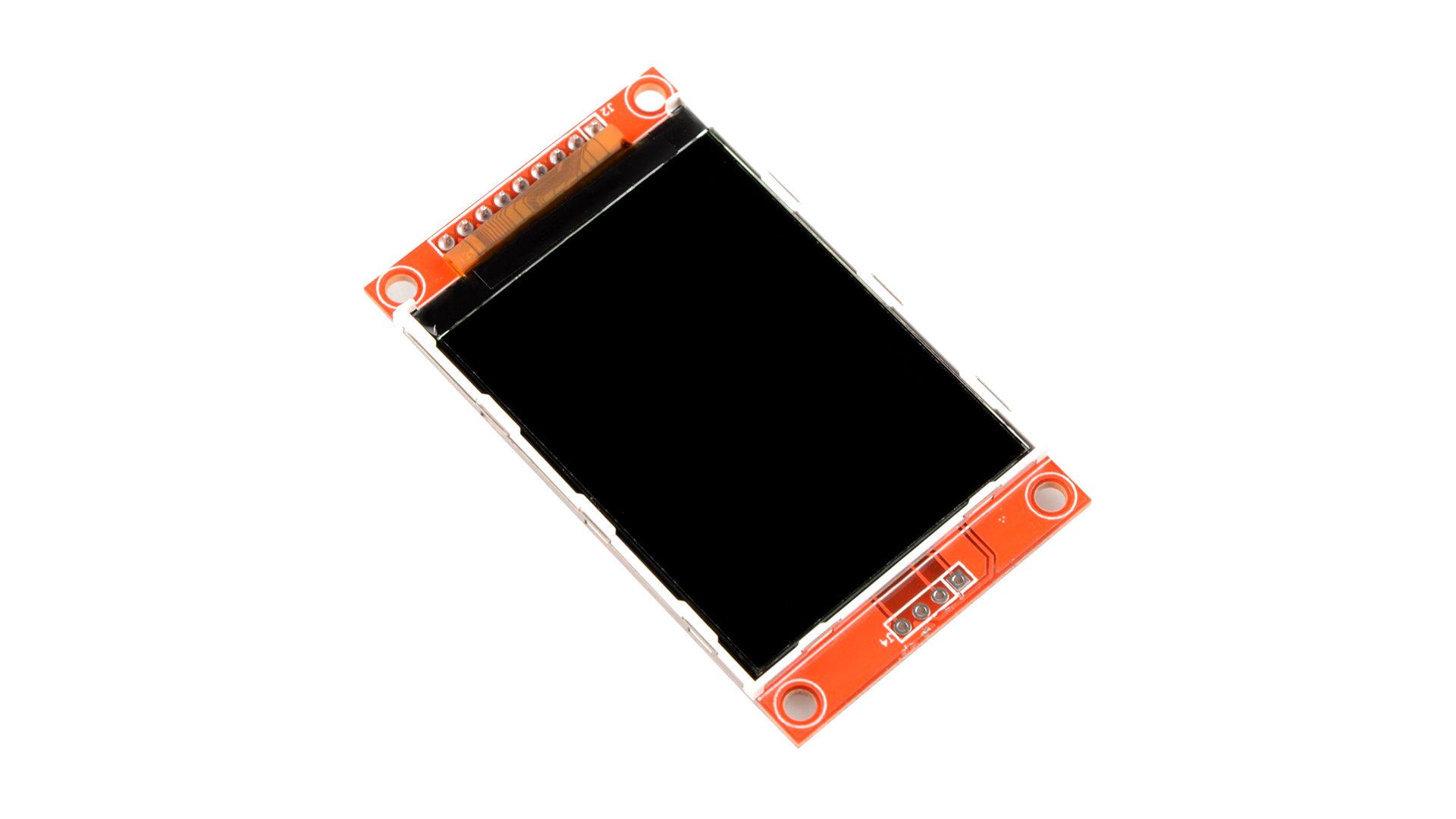

Wyświetlacz LCD TFT 2.2" ze sterownikiem ILI9341
Kod:
ili9341-22
Waga:
22
g
Produkt wycofany ze sprzedaży
Wyświetlacz LCD TFT ze sterownikiem ILI9341 (takim jak w wyświetlaczu do Raspberry Pi 2.8” i shieldzie z ekranem dotykowym dla Arduino 2.8”) dzięki któremu możemy podłączyć go do np. Arduino lub Raspberry Pi za pomocą interfejsu SPI.
Na spodzie wyświetlacza znajduje się również gniazdo kard SD, również używające SPI.
Specyfikacja:
- Zasilanie: 3.3V
- Kontroler: ILI9341
- Przekątna wyświetlacza: 2.2”
- Rozdzielczość: 240x320
- Interfejs: SPI
- Rozmiar: 67.2 x 40.1mm
- Wbudowane złącze kart pamięci SD
- Podświetlenie LED
Podłączenie do Arduino:
Wspólne piny dla wszystkich Arduino:
- CS - pin 10 Arduino
- DC - pin 9 Arduino
- RESET - 3.3V
- LED - 3.3V
- GND - GND Arduino
| PIN | Arduino UNO | Arduino Leonardo | Arduino MEGA | Arduino Due | Arduino Zero | Genuino 101 |
|---|---|---|---|---|---|---|
| SCK | 13 | ISCP-3 | 52 | ISCP-3 | ISCP-3 | 13 |
| MISO | 12 | ISCP-1 | 50 | ISCP-1 | ISCP-1 | 12 |
| MOSI | 11 | ISCP-4 | 51 | ISCP-4 | ISCP-4 | 11 |
Adafruit przygotowało specjalną bibliotekę dla tego kontrolera, można ją znaleźć tutaj, dodatkowo potrzebna będzie biblioteka Adafruit GFX Library
W ofercie posiadamy również podobny wyświetlacz 2.4”, dotykowy
