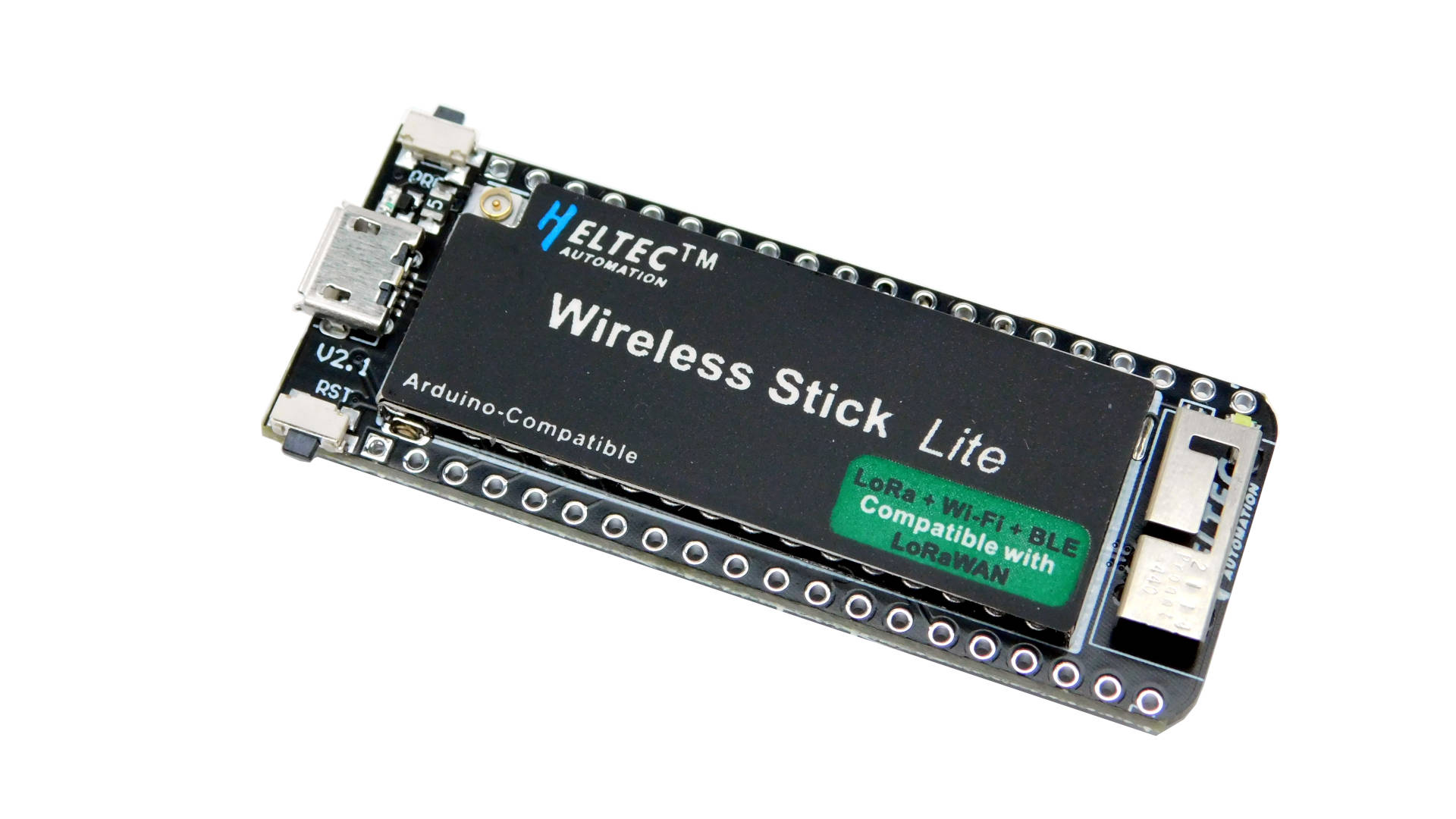

Heltec Wireless Stick Lite - ESP32 + LoRa 868 MHz, kompaktowe rozmiary

Kod:
MOD-2187
Waga: Help
23 g
Dostawca:

Niewielka płytka, dużo możliwości. ESP32-PICO - czyli wbudowane WiFi oraz BLE. Do tego radio LoRa SX1276. Złącze do baterii LiPo.

Produkt wycofany ze sprzedaży

Zastąpiony przez: Heltec Wireless Stick Lite v3 - ESP32 + LoRa 868 MHz, kompaktowe rozmiary

Etykiety: LoRa, LoRaWAN, ESP32

W kilku projektach używaliśmy sami modułu Helteca WiFI LoRa 32 v2. Świetne rozwiązanie, dobrze znane ESP32 na pokładzie (czyli WiFi i BLE też) oraz popularny układ radiowy SX1276 - LoRa! Do tego ekran OLED, całość bardzo przydatna.

Ale ekran nie zawsze jest potrzebny a jego obsługa zawsze ze zużyciem energii jest związana. Więc jeśli potrzebujesz czegoś o takich parametrach ale bardziej przyjaznym rozwiązaniom low-power - Wireless Stick Lite jest dla Ciebie!

Nie ma ekranu OLED, na pokładzie dobrze znane SX1276 (tutaj w wersji 868 MHz) i ESP32-PICO. Złącze SH1.25-2 do podłączenia baterii LiPo (również układ kontroli ładowania jest na płytce). Metalowa antena do WiFi/Bluetooth oraz złącze IPEX (U.FL) do anteny LoRa (mała antena sprężynkowa w zestawie).

Programowanie i zasilanie - złącze microUSB (konwerter USB/Serial CP2102).

LoRa to jedno, układ pracuje oczywiście z ESP32+LoRaWAN Helteca. Nie jest to jednak konieczność, można korzystać z bibliotek OpenSource.

Specyfikacja:

  • Wymiary PCB 58 x 22.5 mm
  • Wymiar z wystającymi elementami (przyciski, złącza): 59.3 x 24.8 x 8 mm
  • Zasilanie (USB lub pin 5V): 4.7V - 6V
  • Procesor ESP32-PICO (4 MB flash)
  • Radio SX1276 (868 MHz)
  • Złącze SH1.25 do podłączenia baterii LiPo (ten kabel pasuje). Układ kontroli ładowania na płytce.
  • złącze microUSB
  • prąd w trybie pełnego uśpienia (deep sleep): poniżej 30 µA

Linki:

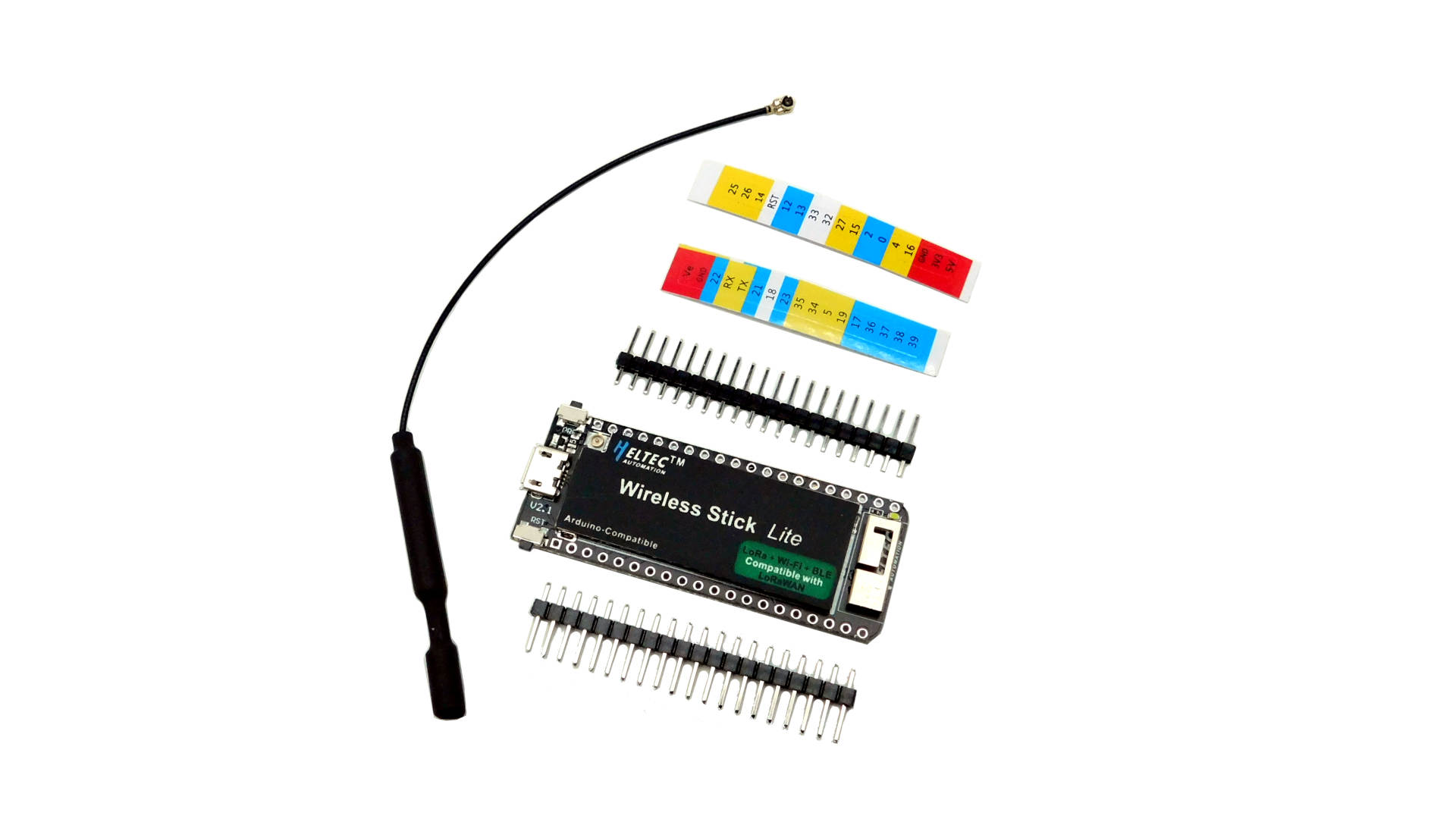

W zestawie:

  • płytka Wireless Stick Lite
  • antena 868Mhz
  • goldpiny
  • naklejki na goldpiny z opisem wyprowadzeń
