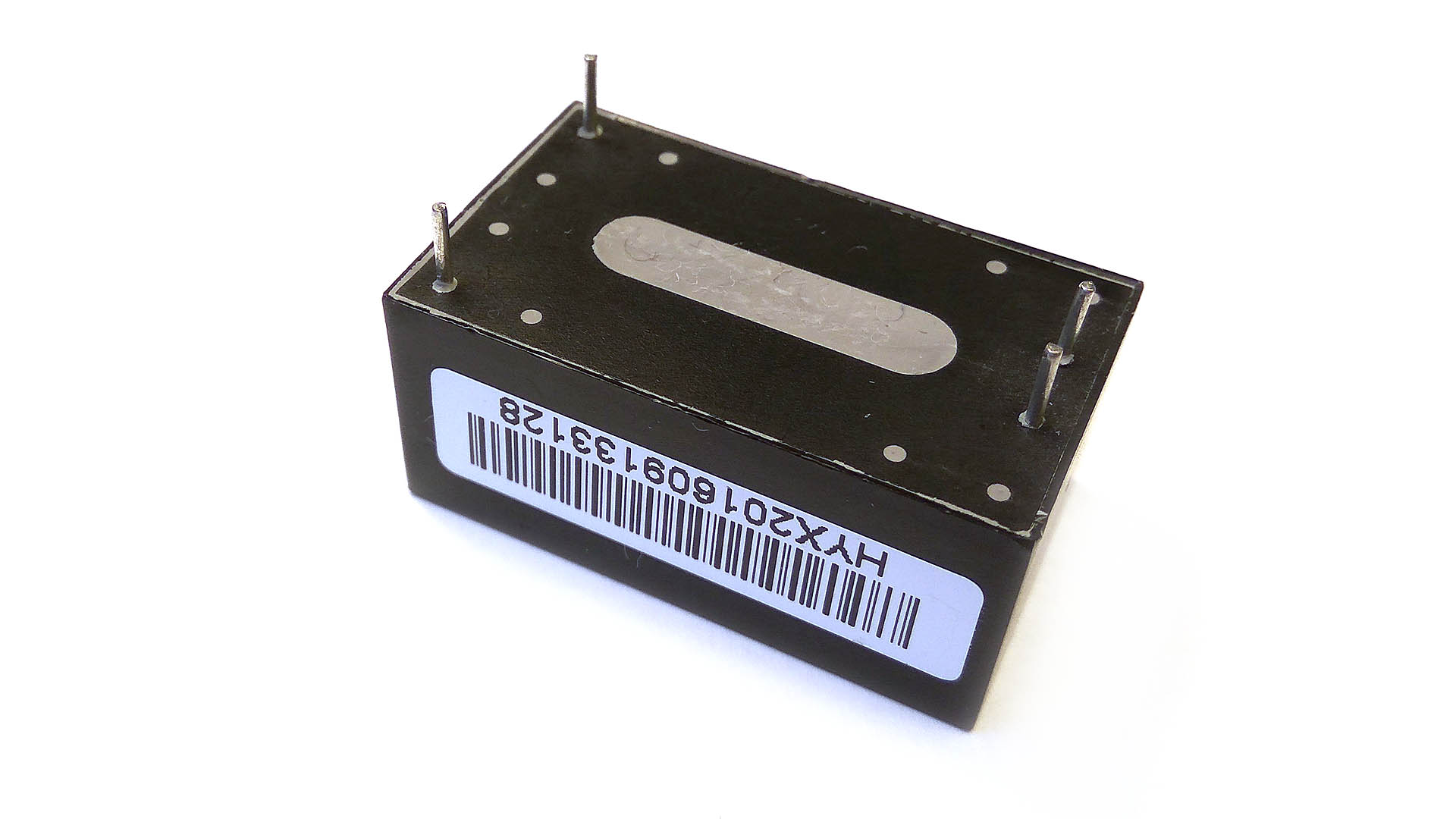

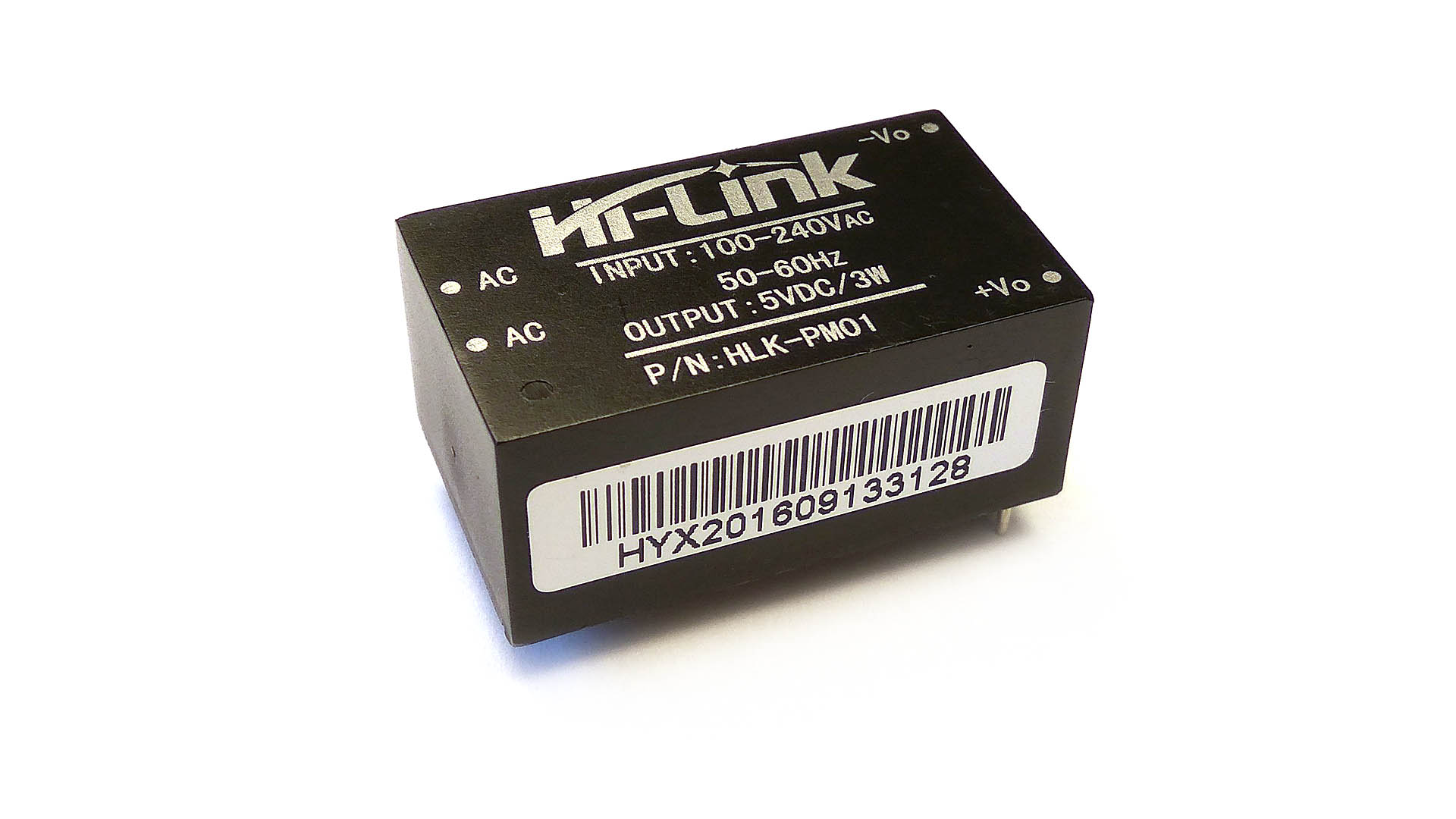

Miniaturowy zasilacz modułowy HLK-PM01 100-240V / 5V 600mA

Zasilacz do druku firmy Hi-Link HLK-PM01 cieszy się na tyle dobrą opinią, że jakiś czas sprowadziliśmy go na potrzeby własnych projektów. Od tego czasu nieustannie używamy go praktycznie zawsze gdy do dyspozycji mamy tylko zasilanie sieciowe, a ograniczone miejsce nie pozwala na zastosowanie ładowarki od telefonu. Jest mały, niezawodny, łatwy w montażu, wygląda estetycznie i nie wymaga dodatkowego chłodzenia. Dobrze znosi chwilowe przeciążenia do 1A. Wydajność prądowa nie jest może nadzwyczajna - wszak to tylko 600 mA, ale w większości rozwiązań sprawdza się doskonale.

Specyfikacja:

• Napięcie znamionowe: 100-240 V AC
• Zakres napięcia wejściowego: 90-264 V AC
• Maksymalny prąd wejściowy: 0.2 A (200 mA)
• Sprawność przy zasilaniu 220 V AC i pełnym obciążeniu: ≥70 %
• Niezawodność: MTBF ≥ 100000 h
• Napięcie wyjściowe: 5V DC
• Prąd wyjściowy: 0.6 A (600 mA)
• Maksymalny prąd wyjściowy (przeciążenia krótkotrwałe) ≥ 1.0 A (≥1000 mA)
• Stabilizacja napięcia: ±0.2 %
• Stabilizacja prądu: ±0.5 %
• Szumy: ≤50 mVp-p
• Zabezpieczenie nadprądowe: 150-200% maksymalnego obciążenia znamionowego
• Zabezpieczenie przeciw zwarciowe: napięcie automatycznie powraca po usunięciu zwarcia w obwodzie.
• Tryb niskiego poboru prądu w przypadku braku obciążenia: <0.1W
• Temperatura pracy: od -20 do +60 C
• Temperatura przechowywania: od -40 do +80 C
• Wilgotność względna: od 5 do 95%

UWAGA! Praca z napięciem sieciowym niesie ryzyko porażenia, utraty zdrowia lub życia!

Za każdym razem gdy pracujesz z napięciem sieciowym, niezależnie czy zasilasz moduł, dokonujesz pomiarów wartości, czy przełączasz je za sprawą przekaźnika, pamiętaj, że wystarczy jeden nierozważny ruch aby mogło dojść do porażenia prądem. Nie jest to ani przyjemne, ani bezpieczne. Proszę zwróć szczególną uwagę na nieosłonięte złącza, punkty lutownicze czy odizolowane kable. Zanim podłączysz napięcie sieciowe zalecamy zabezpieczenie potencjalnie niebezpiecznych miejsc taśmą izolacyjną lub koszulkami termokurczliwymi. Dobrą praktyką jest też stosowanie zabezpieczenia różnicowo-prądowego.

Uwagi dotyczące podłączenia

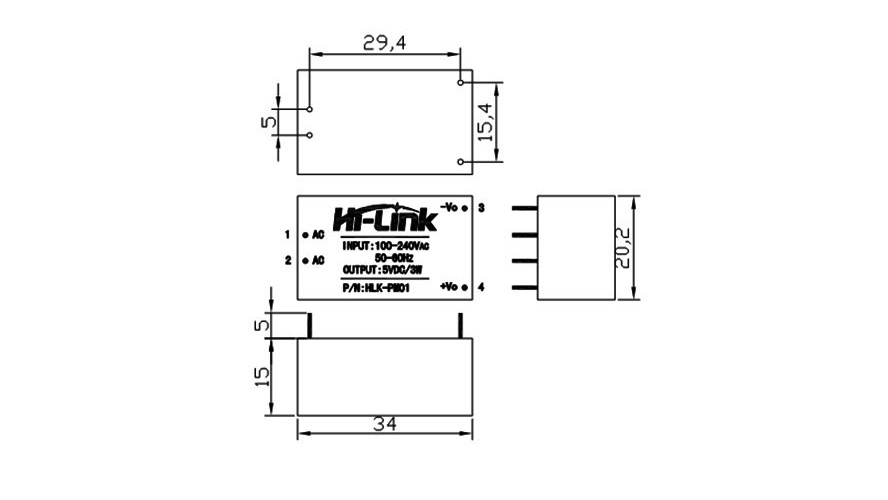

Zasilacz przeznaczony jest do montażu przewlekanego. Rozstaw nóżek zasilania i wyjścia 5V na szerokość w zasadzie jest wielokrotnością rastra 2.54”. Niestety nie jest tak pięknie z odległością pomiędzy tymi dwoma rzędami - odległość ta to około 11.5 długości rastra co w praktyce oznacza, że zasilacz można montować na specjalnie przygotowanej płytce PCB lub przerobionej płytce uniwersalnej w której należy zrobić wycięcie pomiędzy 2 sąsiednimi otworami. Rozginania nóżek zasilacza nie polecamy. Zasilacz ma dość dużą masę (ponad 20 g) i zaleca się aby dobrze przylegał do płytki drukowanej.

Zastanawiający jest wybór jakiego dokonali projektanci zasilacza. Mianowicie podłączenia wysokiego napięcia dokonuje się na pinach, które są oddalone od siebie o 5 mm. Zaś wyprowadzenia niskiego napięcia mają rozstaw 15.4mm. Na logikę powinno być odwrotnie, ale nie nam dochodzić o czym akurat myślał inżynier. Dlaczego o tym wspominamy? Bo może być to kłopotliwe, jeżeli chcemy poddać nasz produkt certyfikacji. Chodzi o minimalne odległości ścieżek wysokiego napięcia. Wspominał o tym Skippy na swoim blogu.

Linki:

• Strona producenta

Oferta zasilaczy do druku Hi-Link:

Na zamówienie możemy sprowadzić również:

• HLK-5M03 5W - 3.3V 1500mA
• HLK-5M05 5W - 5V 1000mA
• HLK-5M12 5W - 12V 450mA
