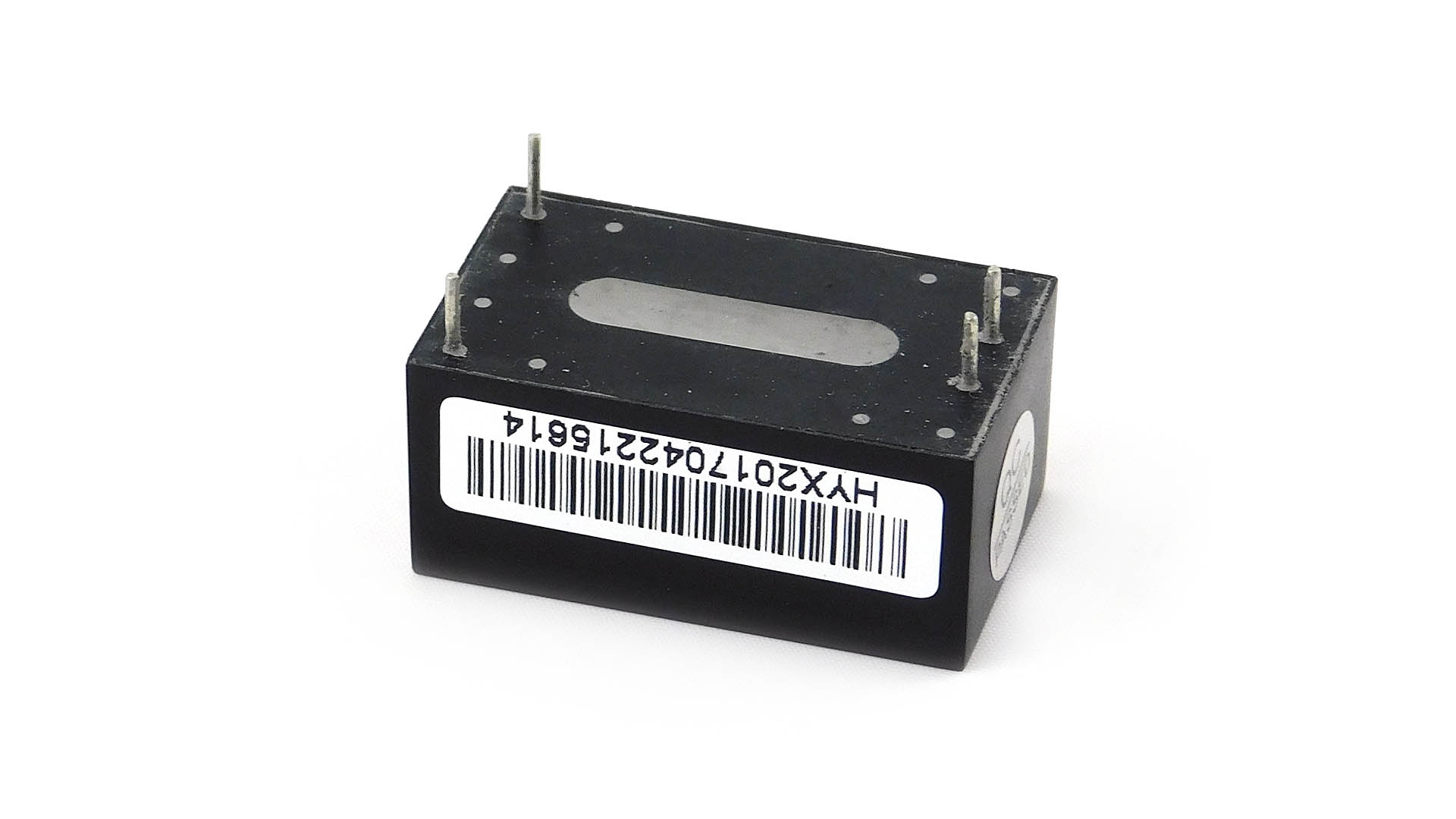

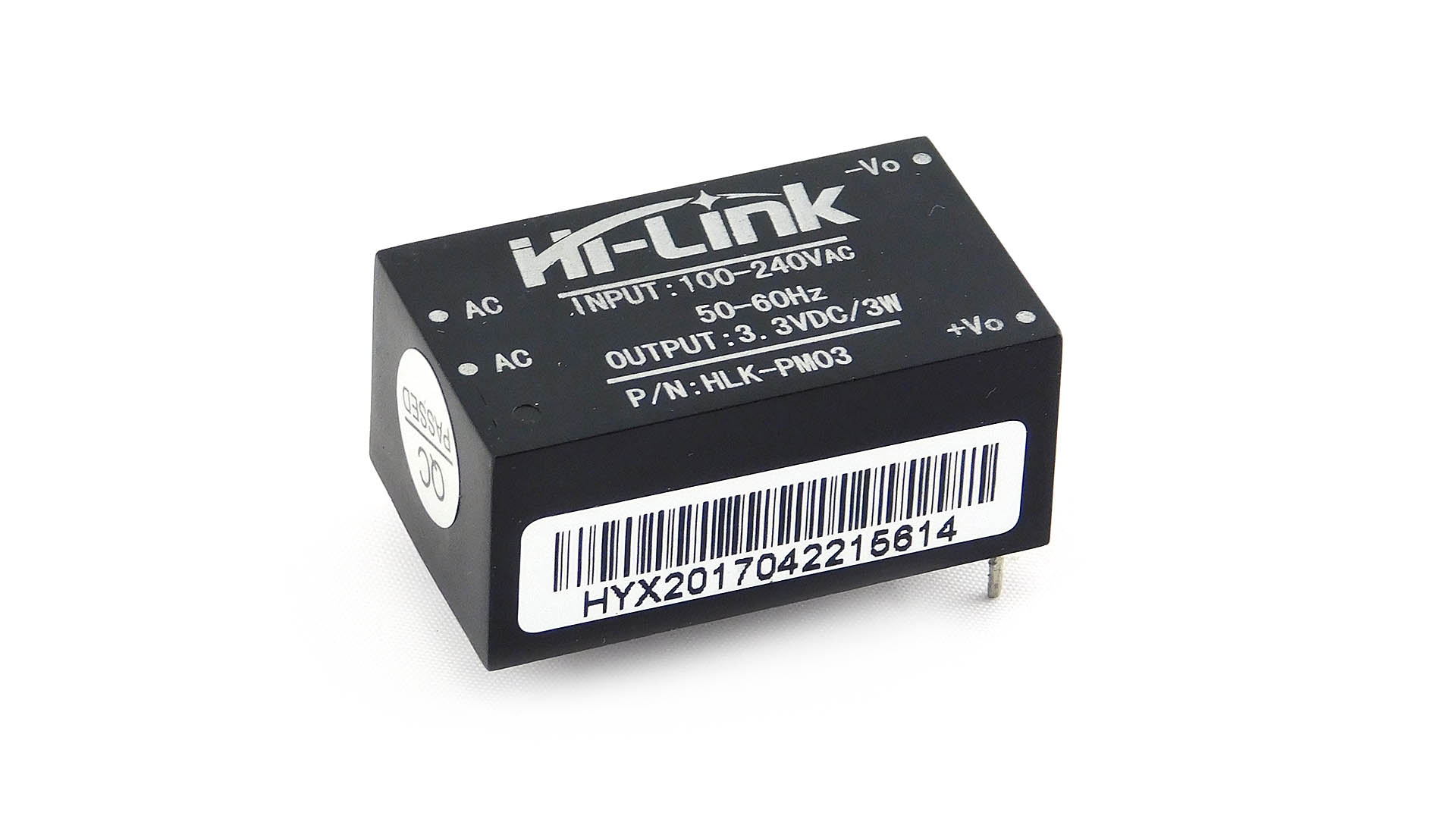

Miniaturowy zasilacz modułowy HLK-PM03 100-240V / 3.3V 1000mA

Kod:
ZAS-1187
Waga: Help
23 g

Niewielki zasilacz przydatny gdy chcesz zasilić projekt z 230V

W magazynie Help 523

PLN 22,00
PLN 17,89 bez VAT
Ile sztuk? Rabat Cena za szt
1 22,00
5+ 8,00 % 20,25
10+ 12,00 % 19,36
25+ 16,00 % 18,49
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: zasilanie, zasilacz, 3V3

Zasilacz do druku firmy Hi-Link HLK-PM03 cieszy się na tyle dobrą opinią, że jakiś czas sprowadziliśmy go na potrzeby własnych projektów. Od tego czasu nieustannie używamy go praktycznie zawsze gdy do dyspozycji mamy tylko zasilanie sieciowe, i nie chcemy stosować ładowarki od telefonu i dodatkowego regulatora napięcia. Zasilacz jest mały, niezawodny, łatwy w montażu, wygląda estetycznie i nie wymaga dodatkowego chłodzenia. Dobrze znosi chwilowe przeciążenia do 1.2A. Wydajność prądowa jest w zupełności wystarczająca 1A przy 3.3V, w większości rozwiązań sprawdzi się doskonale. Jeżeli potrzebujesz takiego zasilacza w wersji 5V 600mA - mamy dla Ciebie HLK-PM01.

Specyfikacja:

  • Napięcie znamionowe: 100-240 V AC
  • Zakres napięcia wejściowego: 90-264 V AC
  • Maksymalny prąd wejściowy: 0.2 A (200 mA)
  • Sprawność przy zasilaniu 220 V AC i pełnym obciążeniu: ≥70 %
  • Niezawodność: MTBF ≥ 100000 h
  • Napięcie wyjściowe: 3.3V DC
  • Prąd wyjściowy: 1.0 A (1000 mA)
  • Maksymalny prąd wyjściowy (przeciążenia krótkotrwałe) ≥ 1.2 A (≥1200 mA)
  • Stabilizacja napięcia: ±0.2 %
  • Stabilizacja prądu: ±0.5 %
  • Szumy: ≤70 mVp-p
  • Zabezpieczenie nadprądowe: 150-200% maksymalnego obciążenia znamionowego
  • Zabezpieczenie przeciw zwarciowe: napięcie automatycznie powraca po usunięciu zwarcia w obwodzie.
  • Tryb niskiego poboru prądu w przypadku braku obciążenia: <0.1W
  • Temperatura pracy: od -20 do +60 C
  • Temperatura przechowywania: od -40 do +80 C
  • Wilgotność względna: od 5 do 95%

UWAGA! Praca z napięciem sieciowym niesie ryzyko porażenia, utraty zdrowia lub życia!

Za każdym razem gdy pracujesz z napięciem sieciowym, niezależnie czy zasilasz moduł, dokonujesz pomiarów wartości, czy przełączasz je za sprawą przekaźnika, pamiętaj, że wystarczy jeden nierozważny ruch aby mogło dojść do porażenia prądem. Nie jest to ani przyjemne, ani bezpieczne. Proszę zwróć szczególną uwagę na nieosłonięte złącza, punkty lutownicze czy odizolowane kable. Zanim podłączysz napięcie sieciowe zalecamy zabezpieczenie potencjalnie niebezpiecznych miejsc taśmą izolacyjną lub koszulkami termokurczliwymi. Dobrą praktyką jest też stosowanie zabezpieczenia różnicowo-prądowego.

Uwagi dotyczące podłączenia

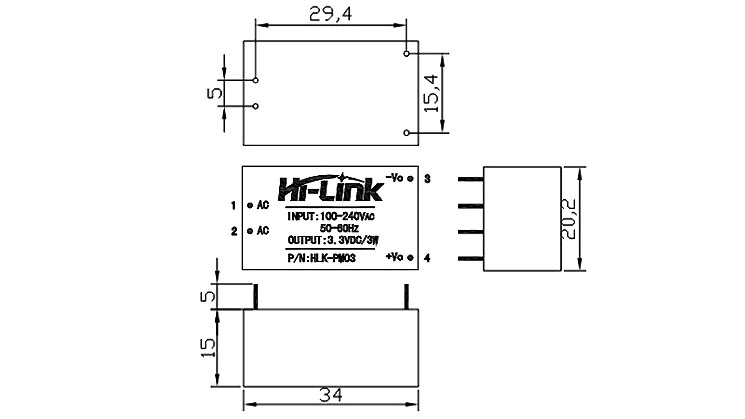

Zasilacz przeznaczony jest do montażu przewlekanego. Rozstaw nóżek zasilania i wyjścia 3.3V na szerokość w zasadzie jest wielokrotnością rastra 2.54”. Niestety nie jest tak pięknie z odległością pomiędzy tymi dwoma rzędami - odległość ta to około 11.5 długości rastra co w praktyce oznacza, że zasilacz można montować na specjalnie przygotowanej płytce PCB lub przerobionej płytce uniwersalnej w której należy zrobić wycięcie pomiędzy 2 sąsiednimi otworami. Rozginania nóżek zasilacza nie polecamy. Zasilacz ma dość dużą masę (ponad 20 g) i zaleca się aby dobrze przylegał do płytki drukowanej.

Zastanawiający jest wybór jakiego dokonali projektanci zasilacza. Mianowicie podłączenia wysokiego napięcia dokonuje się na pinach, które są oddalone od siebie o 5 mm. Zaś wyprowadzenia niskiego napięcia mają rozstaw 15.4mm. Na logikę powinno być odwrotnie, ale nie nam dochodzić o czym akurat myślał inżynier. Dlaczego o tym wspominamy? Bo może być to kłopotliwe, jeżeli chcemy poddać nasz produkt certyfikacji. Chodzi o minimalne odległości ścieżek wysokiego napięcia. Wspominał o tym Skippy na swoim blogu przy okazji zasilacza HLK-PM01.

Linki:

Oferta zasilaczy do druku Hi-Link:
Na zamówienie możemy sprowadzić również:
  • HLK-5M03 5W - 3.3V 1500mA
  • HLK-5M05 5W - 5V 1000mA
  • HLK-5M12 5W - 12V 450mA
