Moduł Ethernet z czytnikiem kart SD [R3]

Kod:
eth-sd-shield-r3
Waga: Help
46 g
Dostawca:

Arduino w sieci komputerowej - odczytaj dane i steruj przez sieć

Produkt wycofany ze sprzedaży

Zastąpiony przez: Arduino Ethernet Shield 2

Sugerowany następca

Arduino Ethernet Shield 2

Moduł w wersji R3 - z dodatkowymi pinami na I2C, IOREF.

Ethernet Shield jest modułem rozszerzającym dla Arduino. Jest nakładany na Arduino, korzysta z zasilania Arduino. Po dołożeniu tego modułu można podłączyć Arduino do sieci komputerowej. Arduino może zacząć wysyłać i odbierać dane. Biblioteka oprogramowania dołączona do Arduino IDE pozwala w prosty sposób pisać szkice na Arduino wysyłające lub odbierające dane przez sieć.

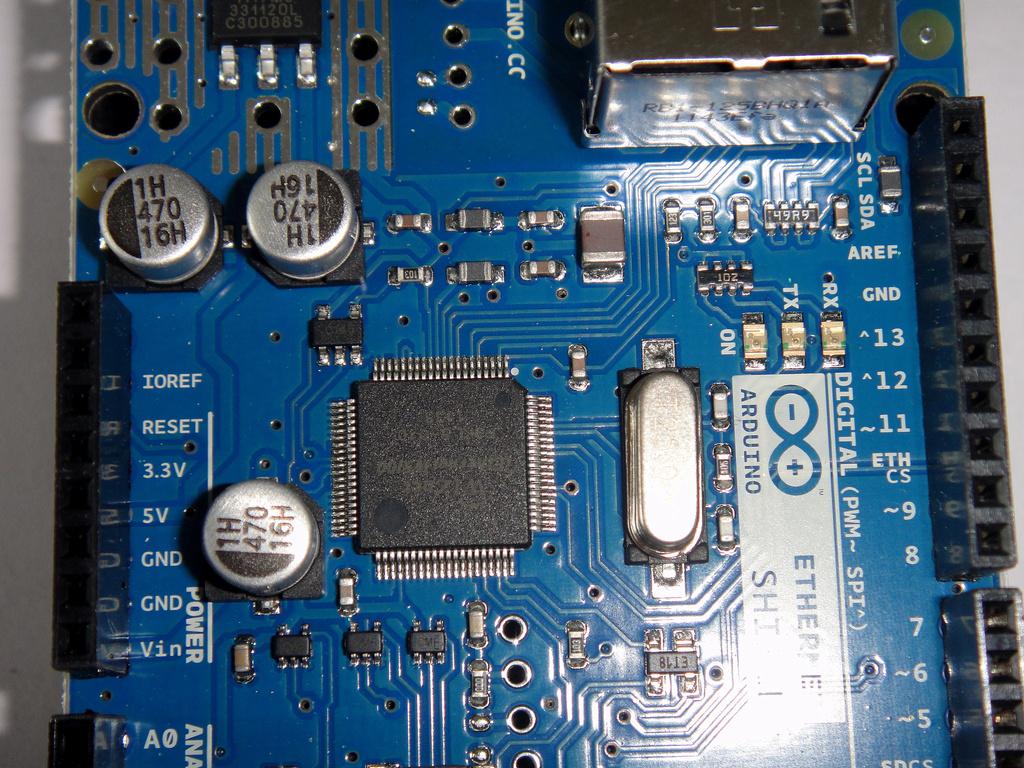

Moduł jest oparty o układ Wiznet W5100. Układy te mają zaimplementowany stos TCP/IP wewnątrz układu, dzięki czemu biblioteka Ethernet z Arduino IDE nie zajmuje dużo cennego miejsca na flashu Arduino.

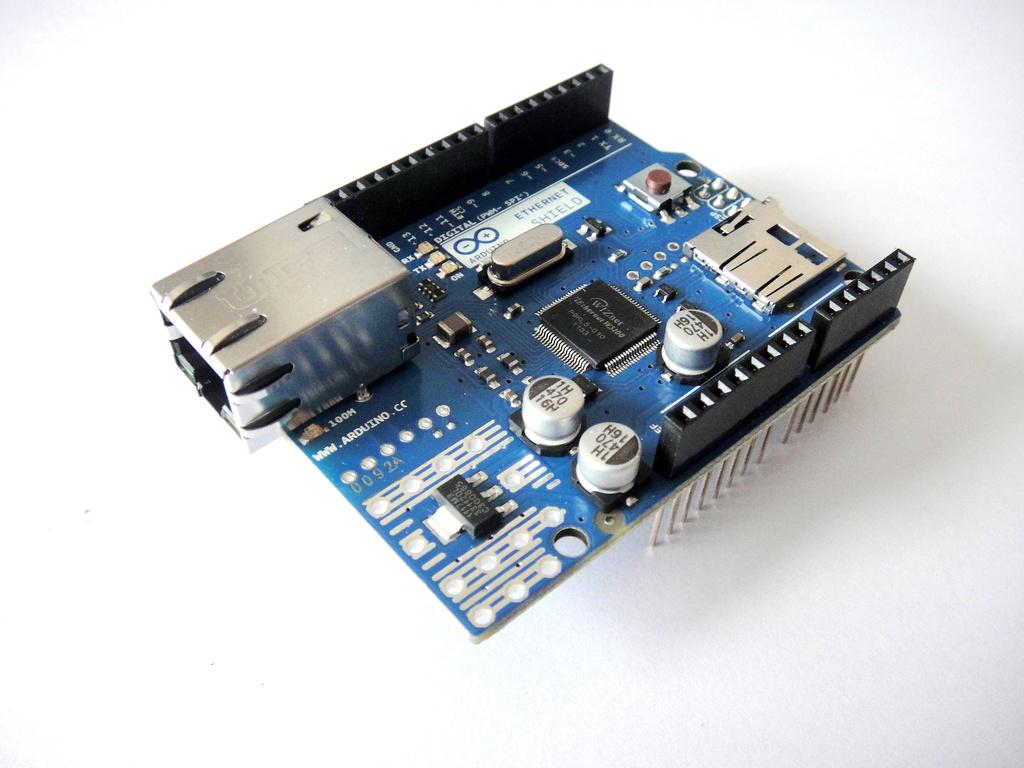

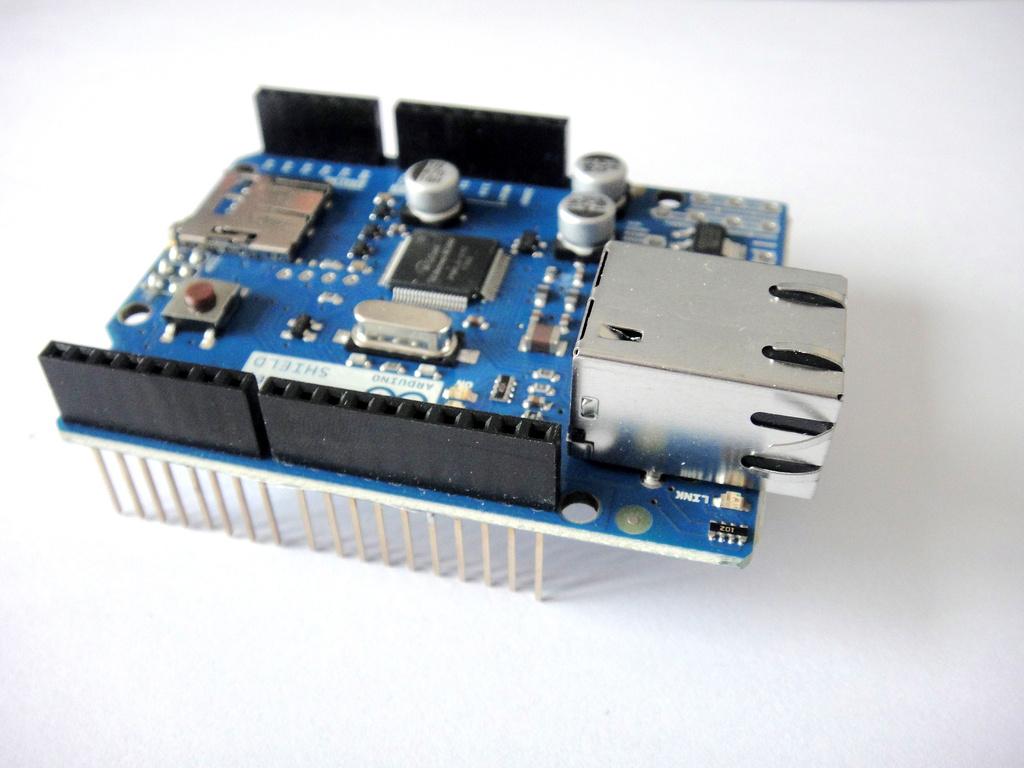

Od poprzedniej wersji różni się tym, że ma na sobie gniazdo kart micro-SD oraz przycisk reset, jest również PoE ready. Wraz z dodatkowym modułem PoE sprzedawanym oddzielnie można zasilać Arduino przez sieć komputerową (okablowanie CAT5) zgodnie ze standardem 802.3af

Shield korzysta z następujących pinów na UNO:

  • D13, D12, D11 - szyna SPI (D50, D51 i D52 na Arduino Mega)
  • D10 - slave select dla modułu Ethernet
  • D4 - slave select dla karty SD
  • D2 - jeżeli zostanie zlutowany pad na spodniej stronie shielda, wówczas D2 jest połączony z linią INT układu W5100
  • A0 - detekcja zabezpieczenia zapisu na karcie SD (write protect)
  • A1 - detekcja obecności karty SD w slocie

UWAGA: moduł DZIAŁA z Arduino Mega bez żadnych przeróbek jak to było konieczne w poprzedniej wersji modułu. Dotyczy to zarówno Arduino Mega 2560 jak i starszego opartego o ATmega 1280.

UWAGA - jeżeli Arduino zasilane jest z zewnętrznego źródła zasilania (nie USB) zalecane napięcie zasilania to 9V. Przy napięciu 12V przetwornik napięcia na Arduino mocno się grzeje. Polecamy zasilacz 9V z naszej oferty.

Zobacz na blogu StarterKit co mamy na temat korzystanie z Ethernet Shielda
