Big Easy Driver v2 - sterownik silnika krokowego do 2A na fazę

Kod:
ROB-527
Waga: Help
6 g
Dostawca:

Steruj silnikami krokowymi i poborze prądu nawet 2A na fazę

Na magazynie: 1

PLN 79,00
PLN 64,23 bez VAT

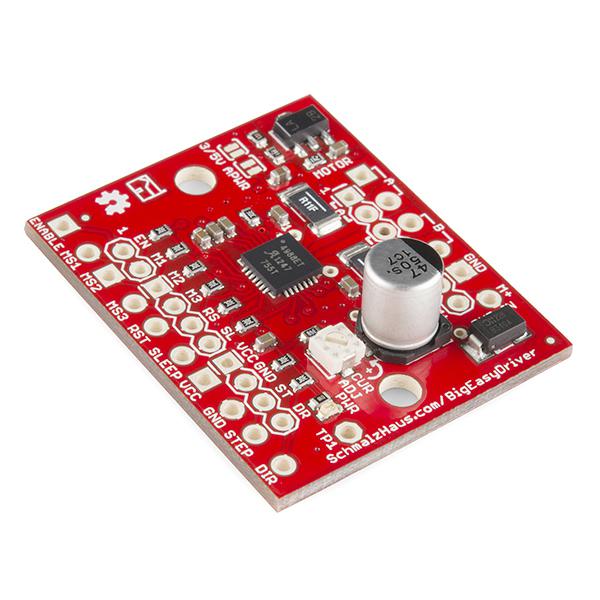

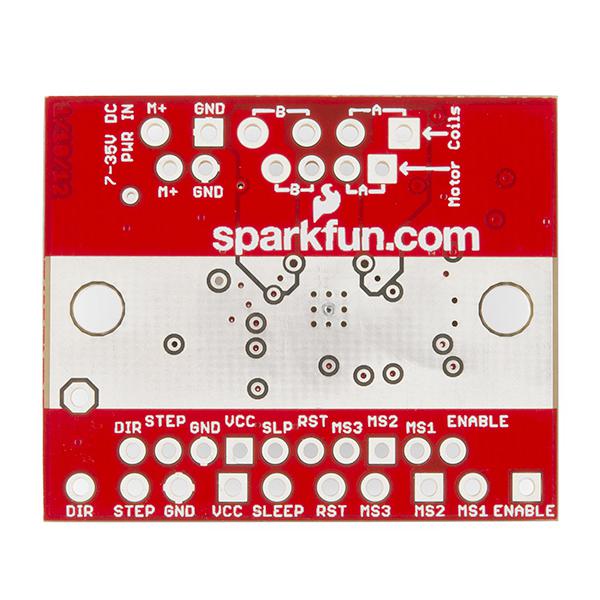

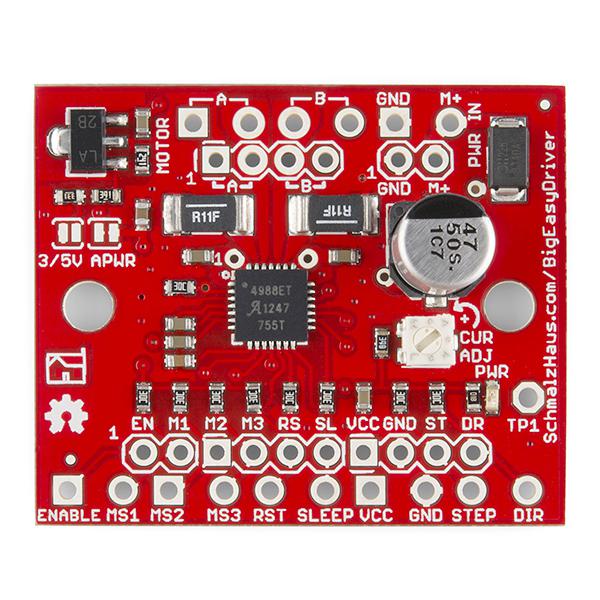

Big Easy Driver jest sterownikiem dla bipolarnych silników krokowych pobierających prąd do 1.4A na fazę. Układ bazuje na chipie Allegro A4988.

Standardowo układ pracuje w mikrosteppingu (16 kroków), a płytkę można zasilić napięciem max 35V. W związku, że na płytce znajduje się regulator 5V/3.3V wystarczy tylko jedno źródło zasilania. W przypadku jeśli planujecie użyć silników pobierających około 1.4A zalecane jest użycie radiatora.

Specyfikacja:

  • Max obciążenie 1.4A na fazę
  • Wbudowany regulator 5V/3.3V
  • Sterowanie silnikami o maksymalnym napięciu zasilania 35V

Strona produktu na SparkFun

UWAGA opis na płytce ma strzałkę przy potencjometrze do regulacji prądu w złą stronę!

Ten produkt to starszy brat EasyDriver

Uwaga: Według datasheet'u oraz opinii użytkowników, moduł jest w stanie obsłużyć silniki pobierające 2A na fazę. Wbudowane zabezpieczenie zadziała jeśli prąd przekroczy 2.1A. Tak samo jest w przypadku stosowania radiatora. Nie trzeba go stosować, ponieważ układ ma wbudowane zabezpieczenie termiczne, które zadziała jeśli temperatura układu przekroczy 165 stopni (zastosowanie radiatora pozwoli jednak na dłuższą pracę układu). Wymienione zabezpieczenia spowodują zatrzymanie pracy silnika do momentu kiedy powyższe wartości nie spadną poniżej wartości krytycznej, jeśli to nastąpi układ samoczynnie wznawia pracę.
