Sterownik serwomechanizmów, 16 kanałów, I2C

Kod:
ROB-1111
Waga: Help
11 g
Dostawca:

Steruj 16-ma serwomechanizmami za pomocą 2 przewodów magistrali i2c (TWI). Lub użyj jej jako 16-kanałowy generator PWM.

Na magazynie: 23

PLN 15,90
PLN 12,93 bez VAT

Etykiety: driver, serwo, sterownik, PCA9685

16-kanałowy generator PWM

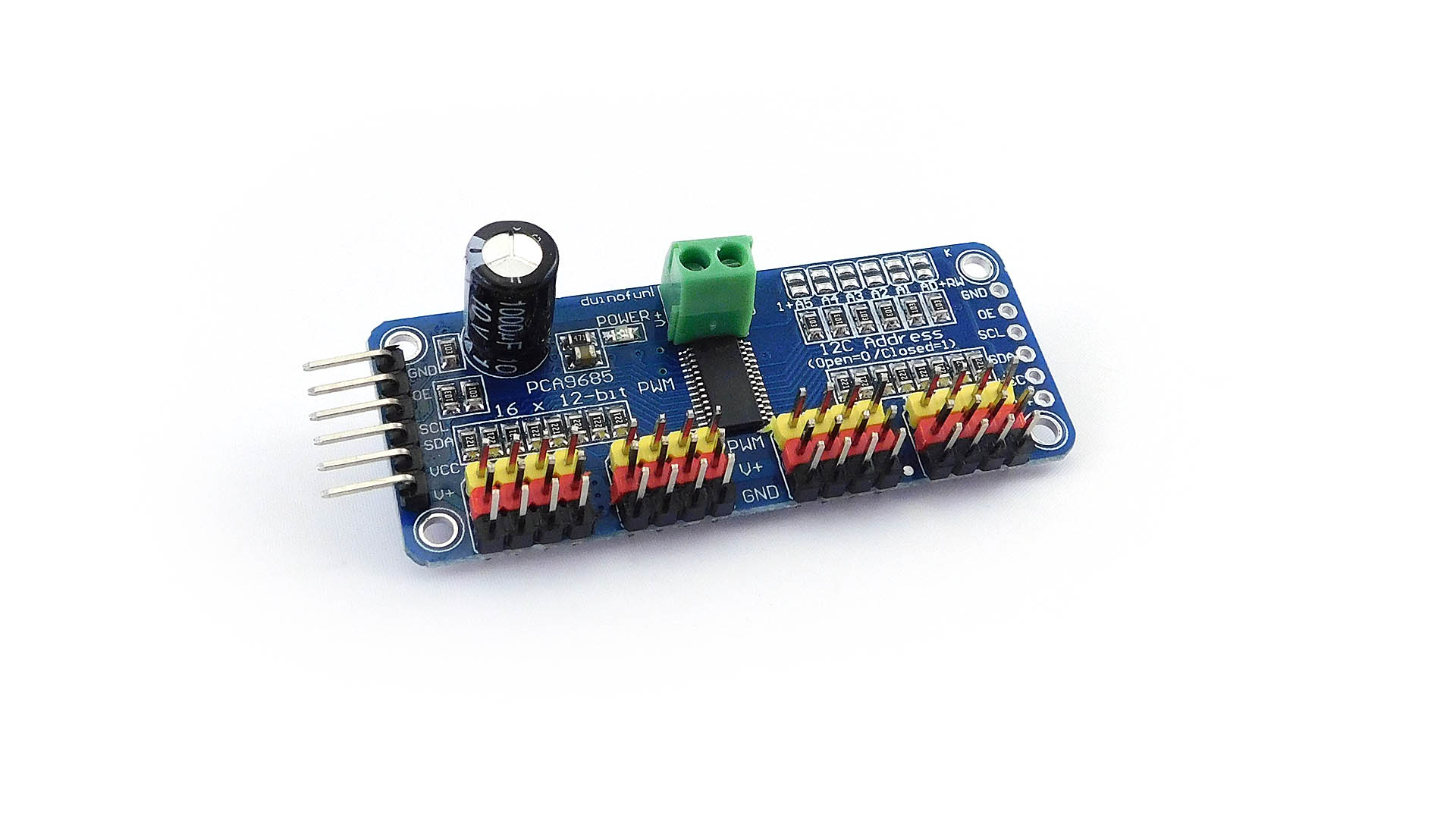

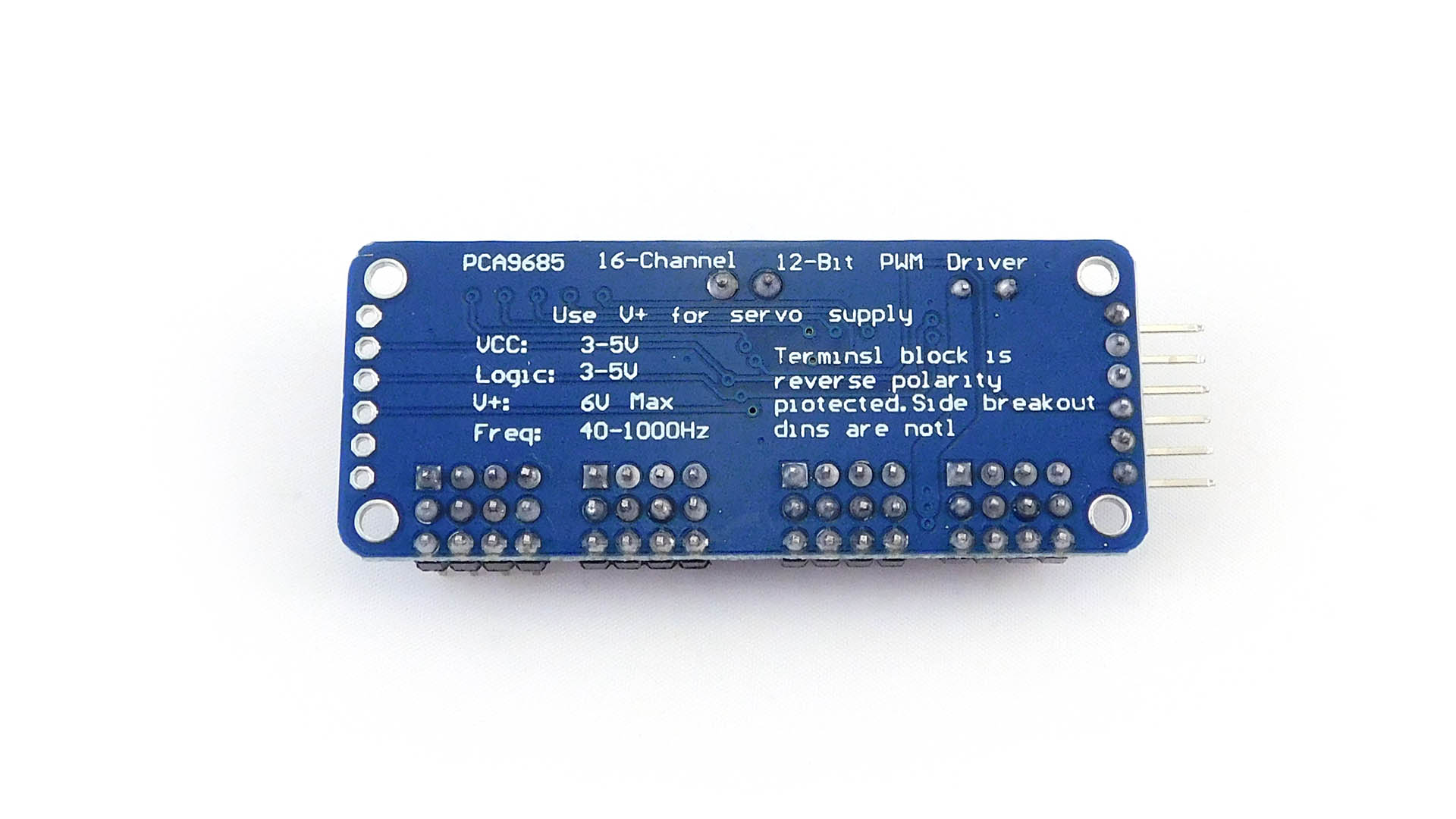

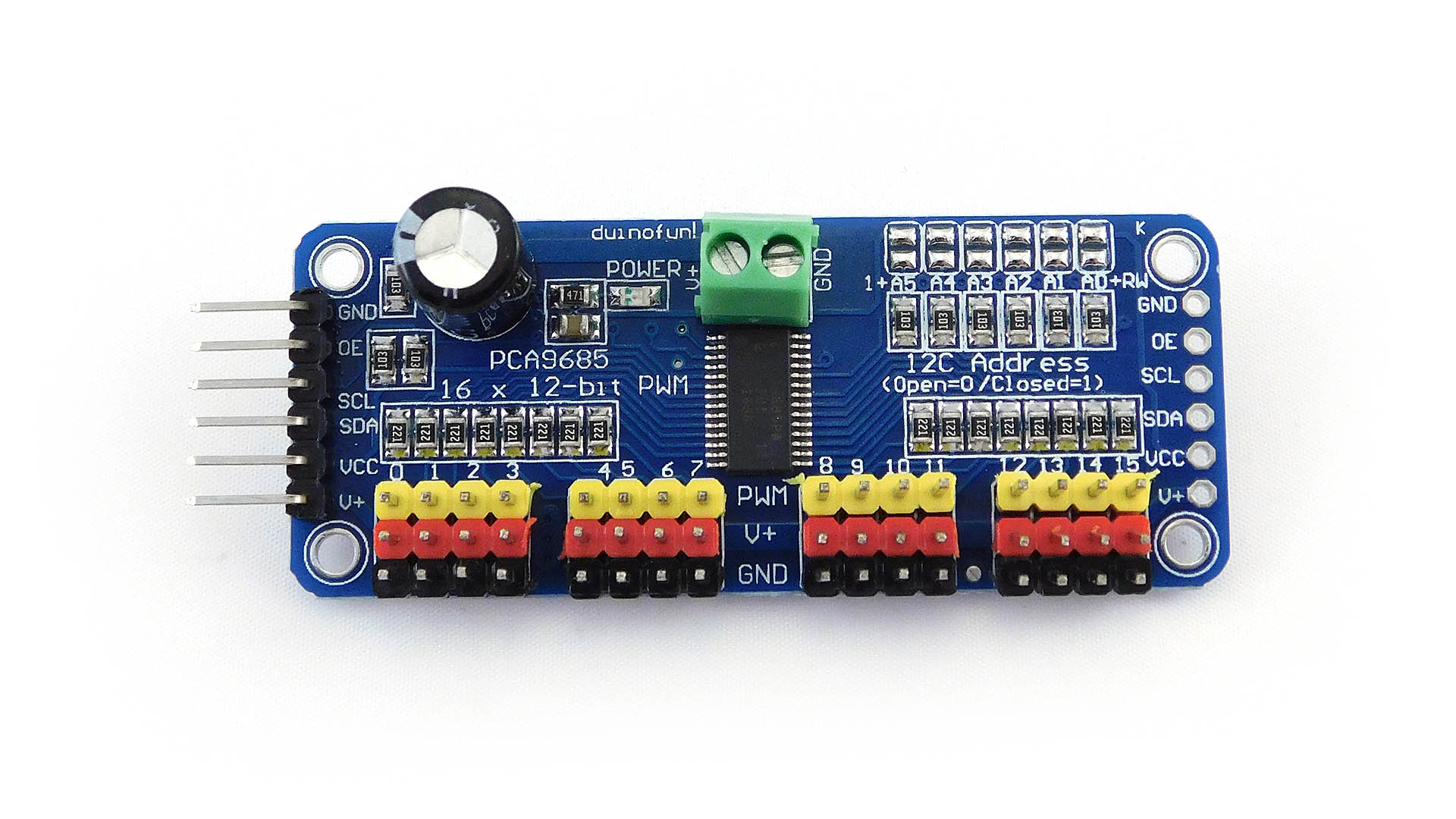

Moduł do sterowania 16 serwomechanizmami za pomocą magistrali I2C (TWI). Jest zbudowany na układzie PCA9685, który jest scalonym 16 kanałowym generatorem PWM o rozdzielczości 12 bitów (4096 stopni wypełnienia).

Moduł posiada wlutowane złącza typu goldpin do których można wpiąć bezpośrednio modelarskie wtyczki serwomechanizmów. Kolorowe oznaczenia listw kołkowych pozwalają na szybką orientację i uniknięcie błędów podczas podpinania serwomechanizmów.

Układ sterujący pracuje w standardach 3,3 i 5V zależnie od zasilania. Serwomechanizmy zasilane są niezależnie. Dzięki konfiguracji adresu do jednej magistrali i2c możesz podłączyć do 62 modułów generatora uzyskując 992 wyjścia PWM lub sterowane serwomechanizmy.

Parametry techniczne:

  • Wymiary: 62.5mm x 25.4mm x 3mm
  • Waga: 10 g
  • Napięcie zasilania: 2,3 do 5,5 V
  • Standard stanów logicznych: 3,3 lub 5V zależnie od napięcia zasilania
  • Niezależne zasilanie serwomechanizmów
  • Generator PWM: PCA9685
  • Częstotliwość taktowania generatorów: wewnętrzny oscylator 25 MHz +prescaler dzielący tą częstotliwość od 4 do 256 razy
  • Rozdzielczość generatorów: 12 bitów (4096 stopni wypełnienia)
  • Częstotliwośc pracy generatorów PWM: od 24 do 1526 Hz
  • Interfejs komunikacyjny: Magistrala i2c (TWI) o taktowaniu 100 kHz, 400 kHz lub 1 Mhz
  • Adres w magistrali I2C: od 64 do 127 ustawiany zworkami

Podłączenie do Arduino:

  • Arduino Duemilanove: Piny 4 (SDA) i 5 (SCL) z grupy "ANALOG IN", piny 5V i GND z grupy "POWER"
  • Arduino UNO: Piny 4 (SDA) i 5 (SCL) z grupy "ANALOG IN", piny 5V i GND z grupy "POWER"
  • Arduino UNO R3: SDA, SCL w lewym górnym rogu, piny 5V i GND z grupy "POWER"
  • Arduino MEGA: piny 20 (SDA), 21 (SCL) z grupy pinów "COMMUNICATION", piny 5V i GND z grupy pinów "POWER".
  • Arduino Leonardo: SDA, SCL w lewym górnym rogu, piny 5V i GND z grupy "POWER"

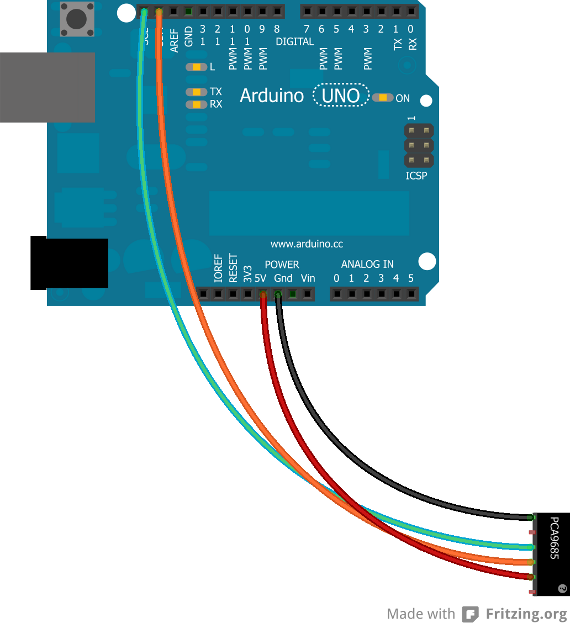

Przykładowe podłączenie do Arduino UNO R3:
