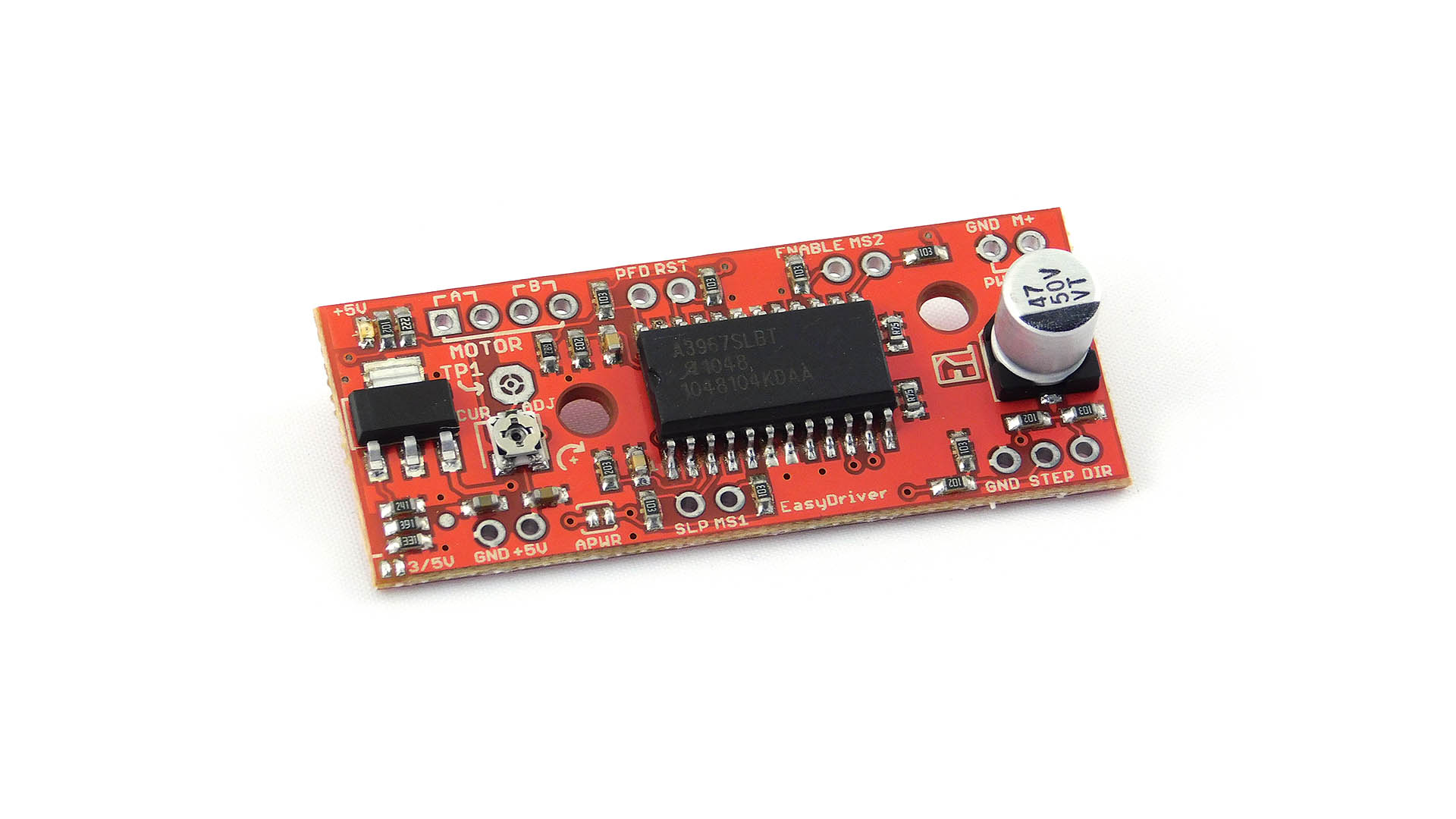

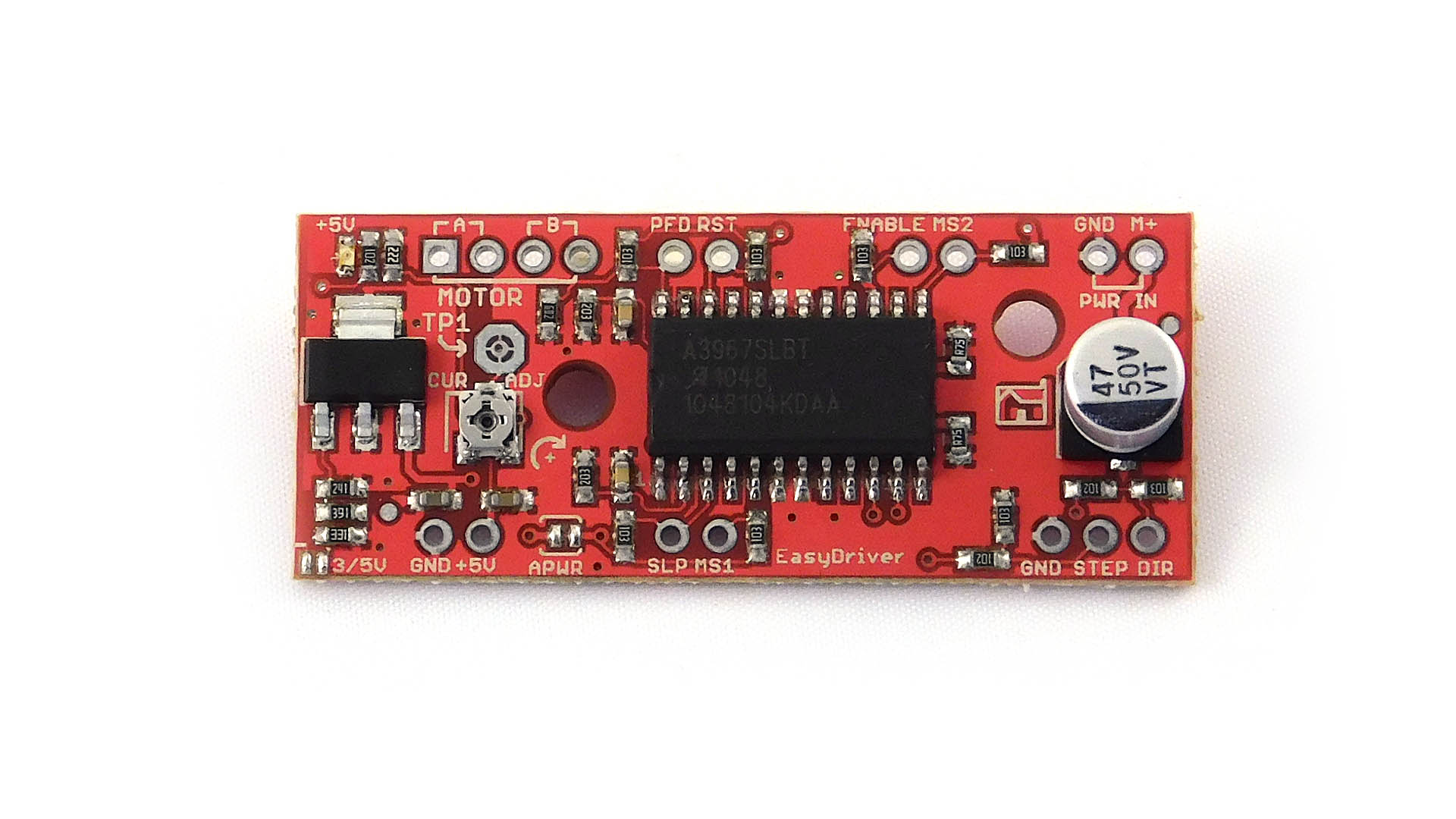

EasyDriver - kontroler silnika krokowego A3967

Kod:
MOD-1151
Waga: Help
6 g
Dostawca:

Kontroler bipolarnego silnika krokowego z mikrosteppingiem

Na magazynie: 22

PLN 11,99
PLN 9,75 bez VAT

Etykiety: stepper, driver, krokowy, A3967

UWAGA! Sprzedawany moduł jest klonem

Wysokiej jakości klon sterownika EasyDriver - projektu Open Source Hardware Stepper Motor Drive Project. Autor projektu na swojej stronie prosi aby nie wspierać i nie kupować tanich płytek z Chin. Jednakże wydając projekt na licencji Open Source Hardware trzeba się liczyć z faktem, że ktoś w końcu zacznie kopiować projekt. Niestety w polskich warunkach kryterium ceny zabiło sprzedaż. Oryginalny sterownik był ponad 4 razy droższy, z tego powodu zdecydowaliśmy się wprowadzić tańszy chiński odpowiednik.

Czym jest EasyDriver?

Jest to kontroler bipolarnych silników krokowych. Zbudowany został w oparciu o układ A3967. Sterownik domyślnie ustawiony jest na mikro-krok 8 co oznacza, że silnik o 300 krokach na obrót, będzie kontrolowany z rozdzielczością 2400 kroków na obrót. Użycie mikro-kroków (zwanych z angielskiego "microstepping") pozwala na bardzo precyzyjne sterowanie silnikiem.

Sprzedawany przez nas moduł jest w wersji 4.5 tak jak najnowsza wersja oficjalnego modułu EasyDriver.

Specyfikacja:

  • Układ A3967 Microstepping Driver
  • MS1 i MS2 wyprowadzone pozwalają sterować mikro-krokiem - 1, 2, 4 lub 8 kroków. 8 domyślne.
  • Zgodny z silnikami o 4, 6 lub 8 przewodach
  • Regulowany prąd od 150mA/fazę do 700mA/fazę
  • Zasilanie od 6V do 30V. Większa siła (torque) przy większych prędkościach wraz ze wzrostem napięcia

UWAGA! Ryzyko uszkodzenia modułu!

Nigdy nie rozłączaj/podłączaj silnika gdy moduł jest pod napięciem lub w trakcie pracy. Układ A3967 wbudowany w moduł EasyDriver ulegnie wtedy zniszczeniu! No chyba, że chcesz zobaczyć "magiczny dym" :)

Pomocne materiały, biblioteki i linki:

Mamy w ofercie również wersję obsługującą silniki do 2A na fazę
