Moduł L293D - sterowanie silnikami dla Arduino, Rapsberry PI

Kod:
l293d-brk
Waga: Help
11 g
Dostawca:

Moduł wyposażony w układ L293D idealny do zastosowania przy budowie robota

Na magazynie: 9

PLN 11,00
PLN 8,94 bez VAT

Etykiety: silniki, L293D, breakout, moduł

Zestaw do samodzielnego montażu

Na Akademii Nettigo znajdziecie szczegółowe informacje jak zlutować układ.

Moduł L293d do Arduino i nie tylko

Moduł L293d to minimalistyczna płytka umożliwiająca sterowanie silnikami przy użyciu np. Arduino.

Została zaprojektowana w celu zastąpienia Motorshielda przy budowie robota, dzięki czemu budujący zyskuje dodatkowe miejsce na czujniki nie tracąc na funkcjonalności. Ponadto, użycie złącz terminalowych (na śrubkę) pozwala pewnie zamocować przewody - czy to sterujące czy to zasilanie. Jeden otwór montażowy (M3) pozwala przytwierdzić płytkę bez problemów.

Rozmiar modułu po zmontowaniu: 29 x 30 x 12 mm

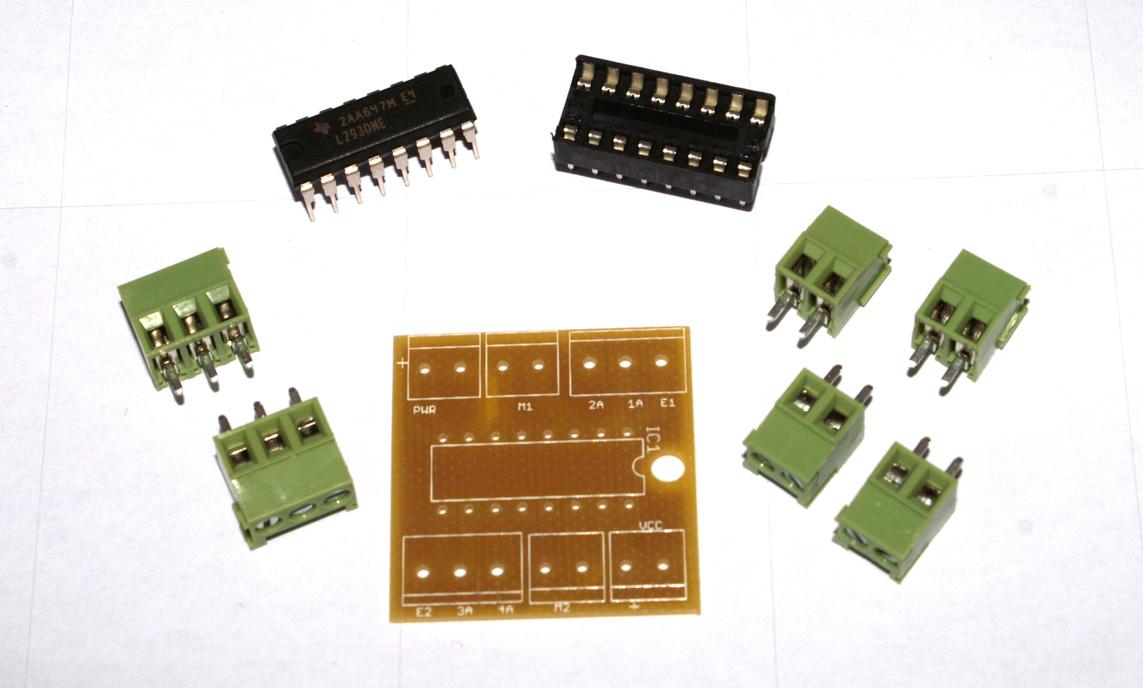

Skład zestawu - moduł L293D dla Arduino

W skład zestawu wchodzi:

  • płytka drukowana
  • układ L293D
  • podstawka 16 pin (jeżeli uszkodzisz moduł L293D możesz wymienić go bez problemu wyjmując go z podstawki)
  • 2x złącze terminal block, 3.5mm, 3 pin
  • 4x złącze terminal block, 3.5mm, 2 pin

Gotowy moduł obsługuje bibliotekę DCMotorBot, którą można pobrać z Github'a. Jako, ze cały moduł to po prostu przejściówka dla L293D każda biblioteka dla tego układu powinna pracować bez problemu.

Oznaczenia na płytce

  • Sekcja PWR - zasilanie silników
  • Sekcja Vcc - zasilanie logiki układu L293d
  • Sekcje M1 i M2 - podłączenie silników
  • Trzypinowe złącza na podłączenie sygnałów sterujących oznaczonych tak jak wejścia na L293D
