NAM 0.3 BASE KIT - Zestaw podstawowy

Zastanawiasz się czym jest NAM BASE KIT? Zbudowaliśmy specjalny serwis air.nettigo.pl aby w przystępny sposób odpowiedzieć na to pytanie. NAM 0.3 jest rozwinięciem idei Nettigo Air Monitora 0.2. Nowa obudowa, więcej złącz, modularna budowa. Wygląda lepiej, ma większe możliwości, ale jest też przez to droższy od poprzednika.

O ekosystemie Nettigo Air Monitor serii 0.3 możesz przeczytać więcej w artykule.

Czyniąc długą historię krótką jest to zestaw części pozwalających na zbudowanie czujnika pyłu zawieszonego. To płyta główna z mikro-kontrolerem opartym o ESP8266 wyposażonym w łączność WiFi. Na płycie obsadzone zostały złącza XH2.54 do podpięcia czujników. Montuje się na niej również laserowy czujnik pyłu Nova Fitness SDS011. Całość zamknięta jest w zrobionej na zamówienie obudowie Kradex Z59JpH z wyfrezowanymi otworami na obrabiarce numerycznej.

Zestaw do samodzielnego montażu

Nettigo Air Monitor w obecnej formie jest zestawem do samodzielnego montażu. Wymaga lutowania, skręcania i odrobiny wiercenia. Są to czynności proste, dobrze opisane w stworzonej przez nas dokumentacji, którą cały czas poprawiamy i udoskonalamy tak, aby nie było żadnych wątpliwości jak złożyć zestaw. W instrukcji opisane są czynności z którymi większość ludzi poradzi sobie bez problemu. Miej jednak na uwadze, że zajmują one sporo czasu. Na złożenie kompletnego czujnika BASE + BME280 + HECA zarezerwuj sobie 1-2 godziny. Jeżeli tak jak my, lubisz majsterkować, będzie to czas mile spędzony :)

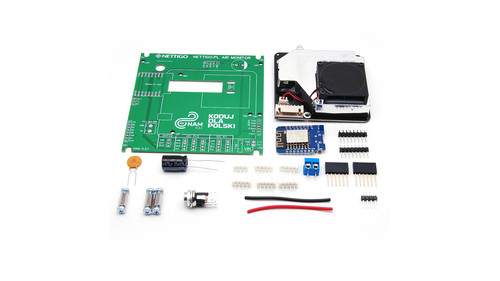

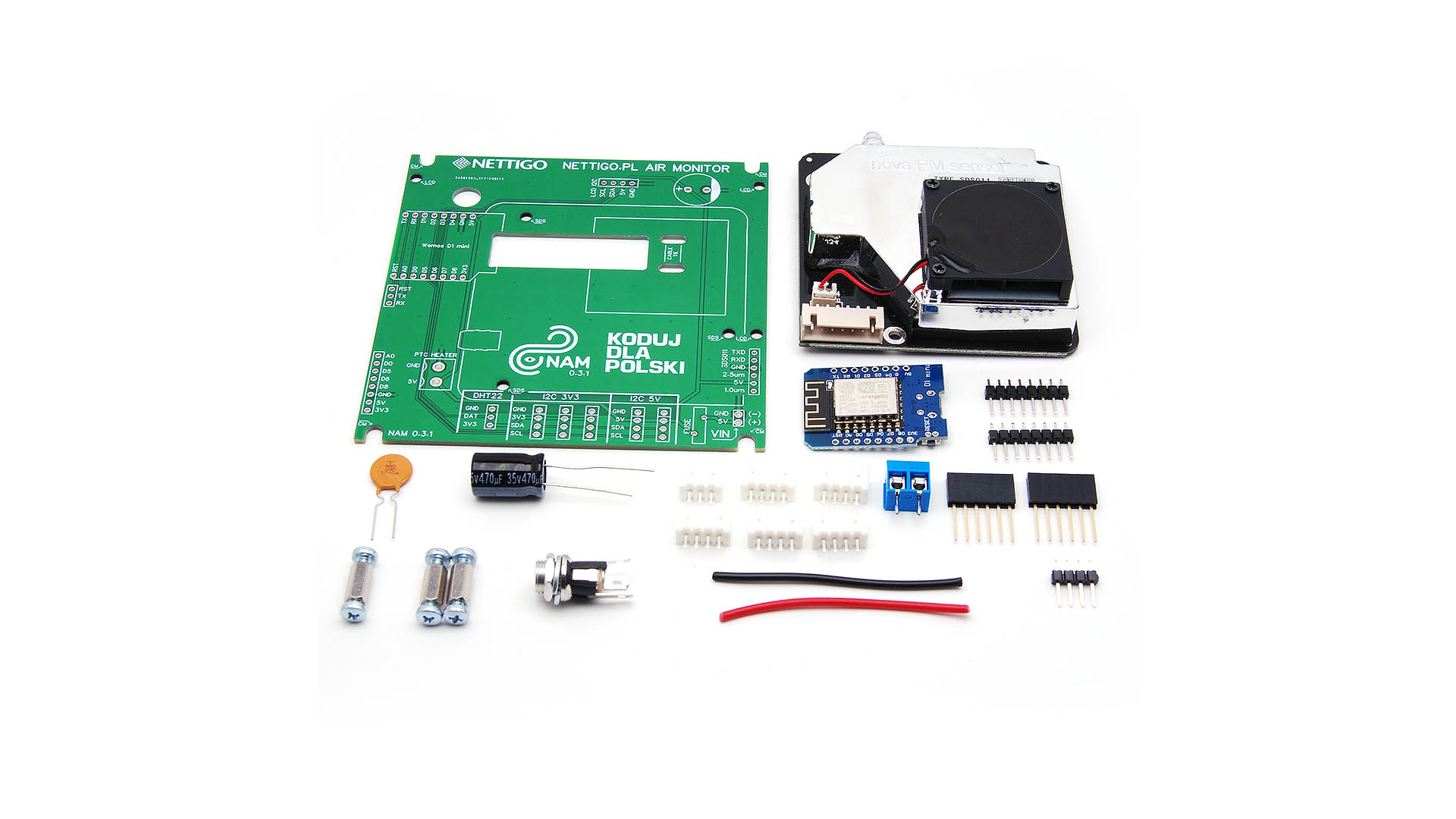

Na zdjęciu produktowym brakuje obudowy i rurki. Są one w zestawie.

Pozostałe przydatne elementy - rozszerzenia, dodatki, zasilanie

• NAM HECA KIT - Komora grzałki PTC z modułem sterującym
• NAM BME280 KIT - Precyzyjny czujnik temperatury, wilgotności i ciśnienia
• NAM LCD KIT - Niebiesko-biały wyświetlacz znakowy 4x20
• Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm - Zasilacz do NAM
• Przedłużacz 5m do zasilacza

W zestawie:

• 1szt x Moduł WiFi Wemos D1 mini V2
• 1szt x Czujnik pyłu zawieszonego NovaFitness SDS011 - sam sensor
• 1szt x Nettigo Air Monitor - PCB 0.3.2
• 1szt x Bezpiecznik polimerowy 0.9A 60V, raster 5.1mm
• 1szt x Kondensator elektrolityczny 470uF, 35V
• 2szt x Złącze z przelotką, 6 pinów, raster 2.54mm
• 1szt x Gniazdo do druku XH2.54-3P
• 5szt x Gniazdo do druku XH2.54-4P
• 1szt x Gniazdo panelowe DC 2.1/5.5 pod otwór 8mm
• 2szt x Złącze terminalowe śrubowe, 2 piny, raster 5mm
• 5cm x Przewód montażowy LgY 0.35 mm² czerwony
• 5cm x Przewód montażowy LgY 0.35 mm² czarny
• 1szt x Złącze pojedyncze typu goldpin 1x4, raster 2.54mm
• 1szt x Wtyk IDC16 pin prosty do druku
• 1szt x Obudowa Kradex Z59JpH z frezowanymi otworami
• 3szt x Dystans 10 mm, W/W, M3, mosiężny niklowany
• 10szt x Śruba M3, 6mm
• 10cm x Wąż techniczny 1-warstwowy (wewnątrz 6mm, ścianka 1.5 mm)

Linki:

• Serwis air.nettigo.pl poświęcony platformie Nettigo Air Monitor
• Baza wiedzy w której znajdziesz m.in.:
  • Instrukcja lutowania płyty głównej
  • Instalacja firmware
  • Konfiguracja firmware
  • Czym zasilać NAM 0.3
• Schemat i projekt płytki drukowanej
