Od wersji oprogramowania NAMF-2020-44 domyślne hasło do konfiguracyjnej sieci WiFi to nettigo.pl

Nettigo Air Monitor Serii 0.3

To projekt mający na celu poprawę jakości powietrza w Polsce i zwiększenie świadomości społecznej w tym zakresie. By poprawa była możliwa najpierw trzeba zacząć mierzyć stan obecny, by móc dążyć do jego zmiany.

Od wielu lat nasze motto zachęca do poznawania tajników elektroniki. Z tego też powodu zdecydowaliśmy się na formę zestawu do samodzielnego montażu. Co więcej, zestaw ten wymaga lutowania. Wprawna i zaznajomiona z tematem osoba jest stanie go lutować i zmontować w około 1 godzinę. Mniej zaawansowani użytkownicy, będą potrzebować nieco więcej czasu. Ale nawet osoba nie mająca doświadczenia w lutowani będzie w stanie sobie poradzić. Zajrzyj do linków na końcu opisu, tam znajdziesz szczegółową instrukcję lutowania. Jest bardzo czytelna, wyrobisz sobie opinię czy możesz się podjąć tego zadania (możesz! wierzymy w Ciebie :) )

Open Source / Open Hardware

Zauważ, że jak na polskie standardy jest to projekt nietypowy. Udostępniamy za darmo wszystkie materiały, plany, projekty, kod źródłowy i dokumentację. Poświęciliśmy temu projektowi naprawdę dużo czasu i staramy się aby jego samodzielny montaż był łatwy i przyjemny.

Nettigo Air Monitor to pierwszy w Polsce certyfikowany projekt Open Hardware. Został stworzony przy współpracy z Koduj dla Polski.

Wiele rozwiązań, czemu NAM?

Na rynku jest dostępnych wiele produktów do mierzenia jakości powietrza. NAM wyróżnia się na ich tle dwoma aspektami. Po pierwsze - jest zupełnie otwarty - zarówno sprzęt i kod są dostępne na wolnych licencjach. Co za tym idzie - dane, które generuje NAM są również wolne. Twoje, nie dostawcy!

Oczywiście zachęcamy, by te dane nie były TYLKO Twoje - domyślnie NAM wysyła dane do publicznie dostępnych API Sensor Community (dawniej Lufdaten) oraz pozwala na wysyłanie ich do wielu innych serwisów.

Drugą ważnym wyróżnikiem jest moduł HECA. O co z nim chodzi? Spójrz na ten wykres:

To jest wykres stężenia cząstek PM10 w powietrzu przy dużej (powyżej 70%) wilgotności względnej. Wszystkie, nie kosztujące wiele tysięcy za egzemplarz czujniki PMów działają na zasadzie optycznej. Czyli, krótko mówiąc zliczają rozbłyski z drobinek oświetlonych światłem lasera. Sęk w tym, że gdy wilgotność przekracza 70%, wilgoć powiększa drobinki - osadza się na nich i powoduje większy rozbłysk. HECA, przez podgrzanie powietrza, obniża wilgotność względną powietrza i takie powietrze jest kierowane do czujnika PM. Jak widać na wykresie różnica w odczytach jest dramatycznie duża. 3-4-krotnie zawyżone w wariancie bez HECA.

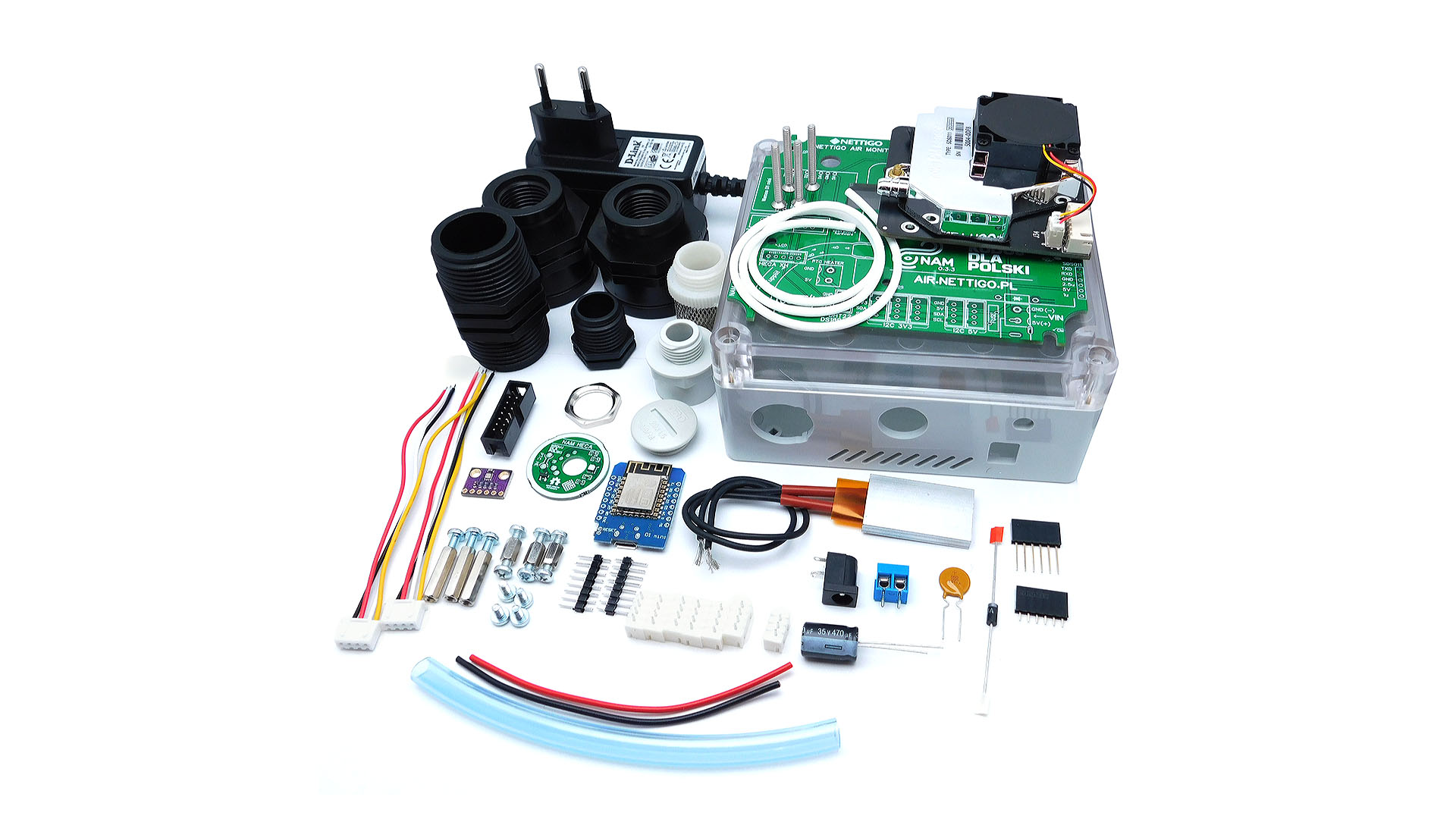

Co wchodzi w skład produktu

W zestawie:

• NAM BASE KIT składający się z:
  • 1szt x Moduł WiFi Wemos D1 mini z wgranym firmware NAMF (język polski)
  • 1szt x Czujnik pyłu zawieszonego NovaFitness SDS011 - sam sensor
  • 1szt x Nettigo Air Monitor - PCB 0.3.3
  • 1szt x Bezpiecznik polimerowy 0.9A 60V, raster 5.1mm
  • 1szt x Dioda zabezpieczająca transil
  • 1szt x Kondensator elektrolityczny 470uF, 35V
  • 1szt x Złącze z przelotką, 6 pinów, raster 2.54mm
  • 1szt x Złącze goldpin, 6 pinów, raster 2.54 mm
  • 1szt x Gniazdo do druku XH2.54-3P
  • 6szt x Gniazdo do druku XH2.54-4P
  • 1szt x Gniazdo zasilające DC 2.1/5.5
  • 1szt x Złącze terminalowe śrubowe, 2 piny, raster 5mm
  • 1szt x Wtyk IDC16 pin prosty do druku
  • 1szt x Obudowa Kradex Z59JpH z frezowanymi otworami
  • 3szt x Dystans 8 mm, W/W, M3, mosiężny niklowany
  • 10szt x Śruba M3, 5mm
  • 3szt x Dystans 18 mm, W/W, M3, mosiężny niklowany
  • 3szt x Śruba M3, 8mm
  • 10cm x Wąż techniczny 1-warstwowy (wewnątrz 6mm, ścianka 1.5 mm)
• NAM HECA KIT składający się z:
  • 1 szt x Nettigo Air Monitor HECA - Moduł kontroli grzałki PTC
  • 1 szt x Grzałka PTC 70C 12V
  • 1 szt x Kabel 24AWG XH2.54 10cm 4P
  • 10 cm x Przewód montażowy LgY 0.35 mm² czerwony
  • 10 cm x Przewód montażowy LgY 0.35 mm² czarny
  • 2 szt x Mufa redukcyjna PP G1” GW - G1/2” GW
  • 1 szt x Nypel PP G1” GZ - G1” GZ
  • 1 szt x Przelot PP 16 mm - G1/2” GZ
  • 1 szt x Kosz ssawny G 1/2”
• NAM BME280 KIT składający się z:
  • 1 szt x Moduł czujnik ciśnienia, wilgotności i temperatury Bosch BME280
  • 1 szt x Kabel 24AWG XH2.54 10cm 4P
  • 1 szt x Rozszerzenie gwintu do dławnic z M16 do M20
  • 1 szt x Zaślepka M20
  • 1 szt x Nakrętka M16 x 1.5 mm
• Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm - Zasilacz do NAM

Ponieważ, nie każdy potrzebuje znakowy wyświetlacz LCD jest on dostępny osobno.

Linki:

• Dokumentacja w serwisie docs.nettigo.pl:
  • Instrukcja lutowania płyty głównej
  • Instrukcja lutowania modułu HECA
  • Instrukcja lutowania modułu BME280

NAM 0.3 STD (wbudowana antena WiFi)

NAM 0.3 - PRO (zewnętrzna antena WiFi)

NAM 0.3 - Akcesoria i części:

Zasilanie do Nettigo Air Monitor 0.3
