Taaaka HECA!

HECA to skrót od Heating Element Control Assembly czyli po polsku Zespół Sterowania Grzałką. W module HECA za sensor główny posłużył dokładny czujnik Sensiron SHT30 w wersji z teflonową porowatą membraną ochronną. Membrana zabezpiecza czujnik przed kondensacją pary na lustrze oraz wszelakimi zanieczyszczeniami. Wybraliśmy czujnik Sensiriona nie tylko z uwagi na jego doskonałe parametry i odporność na zanieczyszczenia. SHT30 wyposażony jest w programowalne wyjście ALERT. Wyjście to po odpowiedniej inicjalizacji programowej załącza się w ściśle określonych uprzednio warunkach temperatury i wilgotności. Co najlepsze, zupełnie bez ingerencji mikrokontrolera głównego. Wyjście podłączyliśmy do tranzystora MOSFET i w ten prosty sposób otrzymaliśmy automatyczne włączanie i wyłączanie grzałki PTC w zależności od panujących warunków.

Za obudowę dla modułu z grzałką służą złączki hydrauliczne. Są nieco toporne i mało eleganckie, ale robią robotę i o to przecież chodzi.

Jeżeli montujesz HECA KIT we własnej konstrukcji, może Ci się przydać wąż techniczny.

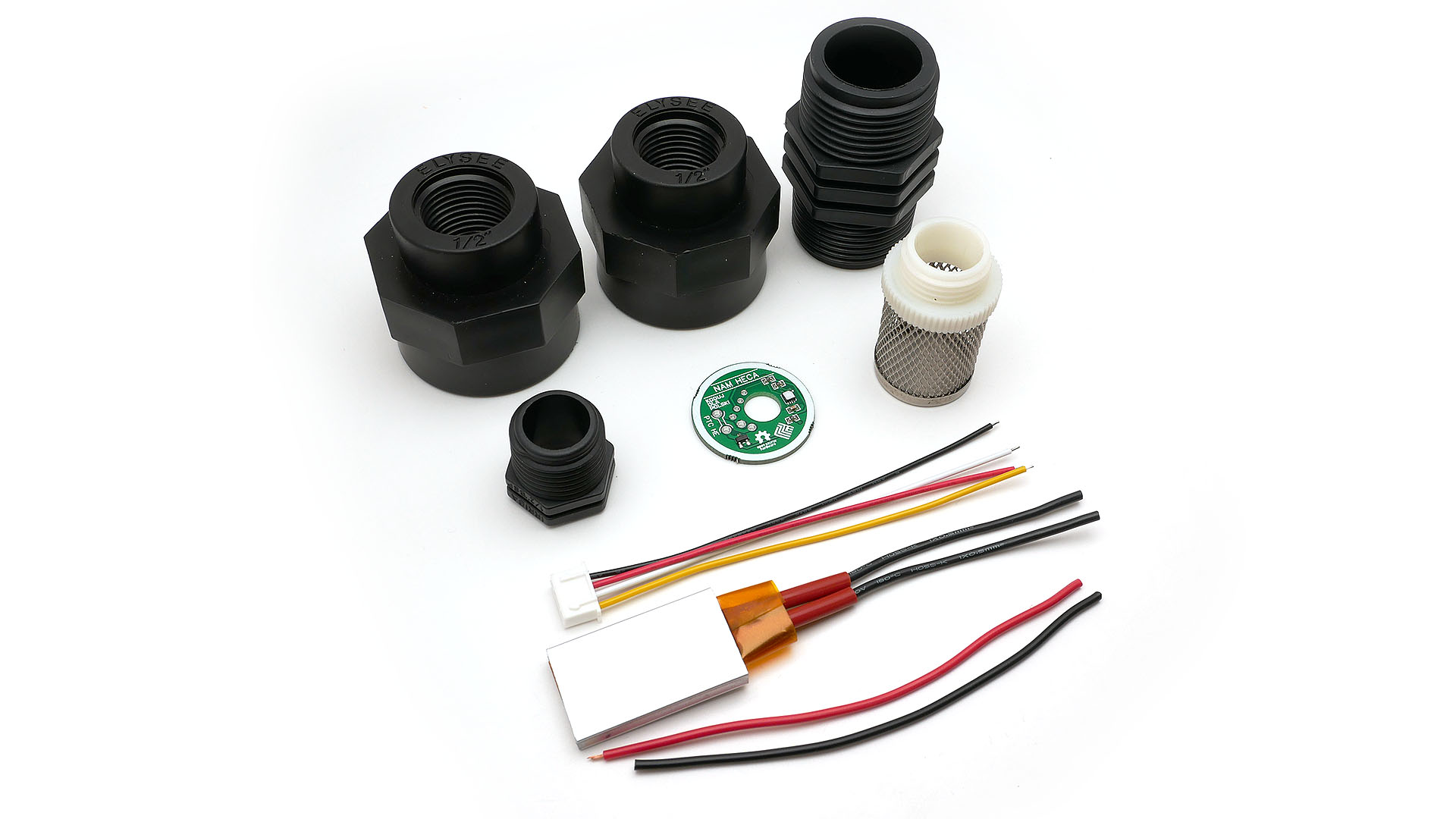

W zestawie:

• 1 szt x Nettigo Air Monitor HECA - Moduł kontroli grzałki PTC
• 1 szt x Grzałka PTC 80C 12V
• 1 szt x Kabel 24AWG XH2.54 10cm 4P
• 10 cm x Przewód montażowy LgY 0.35 mm² czerwony
• 10 cm x Przewód montażowy LgY 0.35 mm² czarny
• 2 szt x Mufa redukcyjna PP G1” GW - G1/2” GW
• 1 szt x Nypel PP G1” GZ - G1” GZ
• 1 szt x Przelot PP 16 mm - G1/2” GZ
• 1 szt x Kosz ssawny G 1/2”

Linki:

- Instrukcja lutowania i montażu HECA KIT
