Nettigo Air Monitor - LCD KIT - Niebiesko-biały wyświetlacz znakowy 4x20

Kod:
KIT-1702
Waga: Help
93 g
Dostawca:

Wyświetlacz LCD dedykowany do NAM 0.3

W magazynie Help 21

PLN 32,00
PLN 26,02 bez VAT

Etykiety: luftdaten, NAM

Zestaw dla NAM 0.3.3!

Zestaw sprzedawany jest przystosowany do NAM 0.3.3. Kabel połączeniowy to XH/XH dzięki czemu jest lepsze połączenie na płycie NAM (wersja 0.3.3 ma tam już gniazdo XH). Kabel obecnie jest w wersji cross, więc podłączyć trzeba dokładnie wg instrukcji. Jeśli masz wcześniejszego NAMa to ten kit będzie można podłączyć. Kabel XH pasuje do zwykłych goldpinów, więc podłączysz go do pinów LCD na płytach NAM 0.3.2 i wcześniejszych. Upewnij się, że Twój NAM ma już dystanse 18mm F-F na płycie. Jeśli ich nie masz to potrzebujesz 3 szt takich dystansów 18 mm, F-F.

Znakowy wyświetlacz LCD do NAM 0.3

Rozszerzenie do zestawu Nettigo Air Monitor 0.3 BASE KIT.

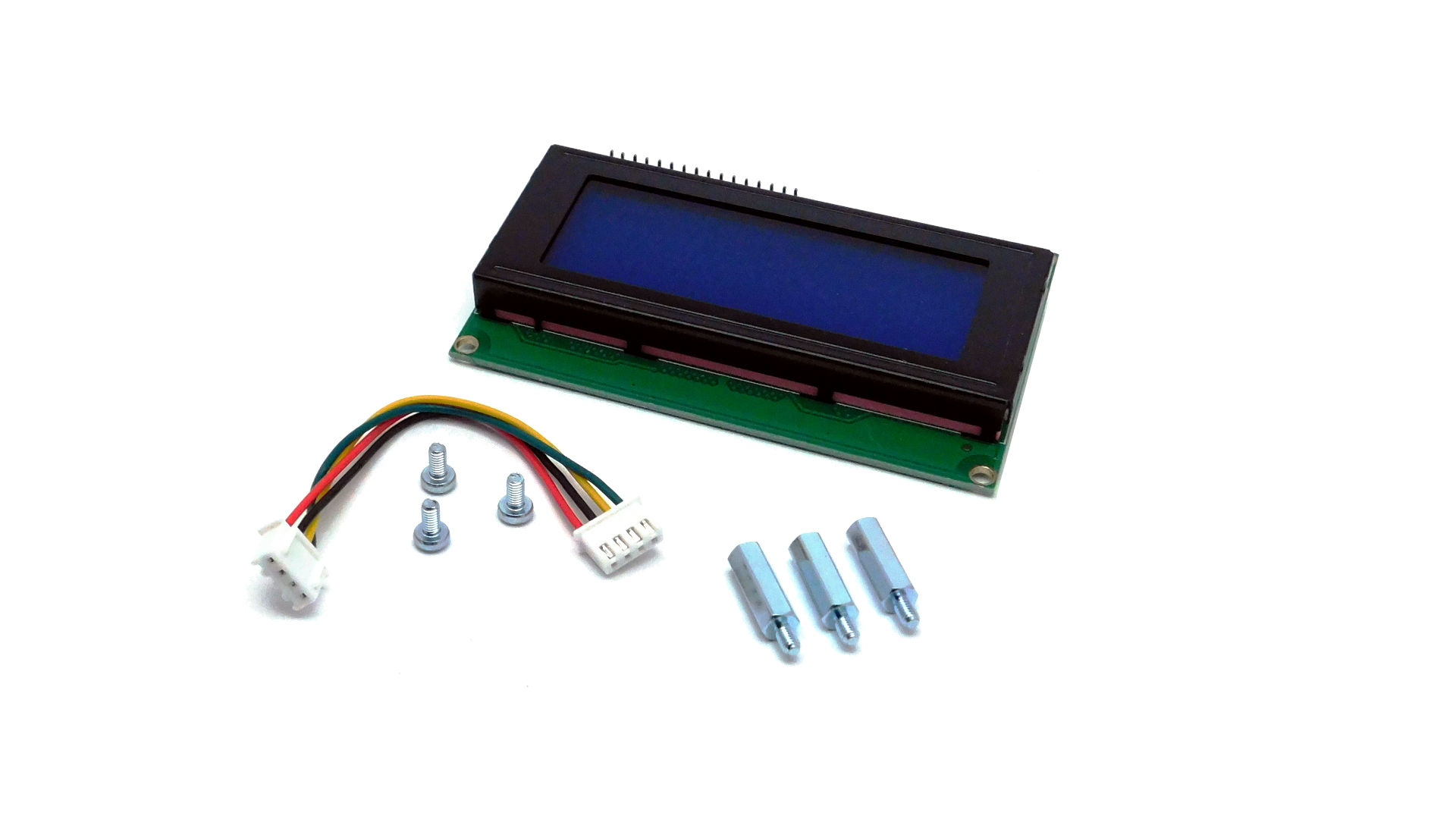

Zestaw składa się ze znakowego wyświetlacza LCD (podłączanego do złącza opisanego jako LCD I2C) oraz kabla, śrub i dystansów pozwalających na przykręcenie wyświetlacza do płyty głównej. Długość dystansów została dobrana tak, aby wyświetlacz był jak najbliżej przezroczystej pokrywy obudowy. Możesz na nim wyświetlić 4 linie po 20 znaków każda.

W zestawie:

W momencie wprowadzenia do sprzedaży zlutowanych kitów NAM 0.3 wprowadziliśmy dwa warianty mocowania LCD kit. Starsze kity (przed pojawieniem się KIT-1909) używają dystansów 35mm. Jeśli są minimalnie za długie można je spiłować pilnikiem (w końcu to mosiądz, pójdzie łatwo). Niektóre LCD są minimalnie wyższe i wieczko obudowy dotyka LCD.

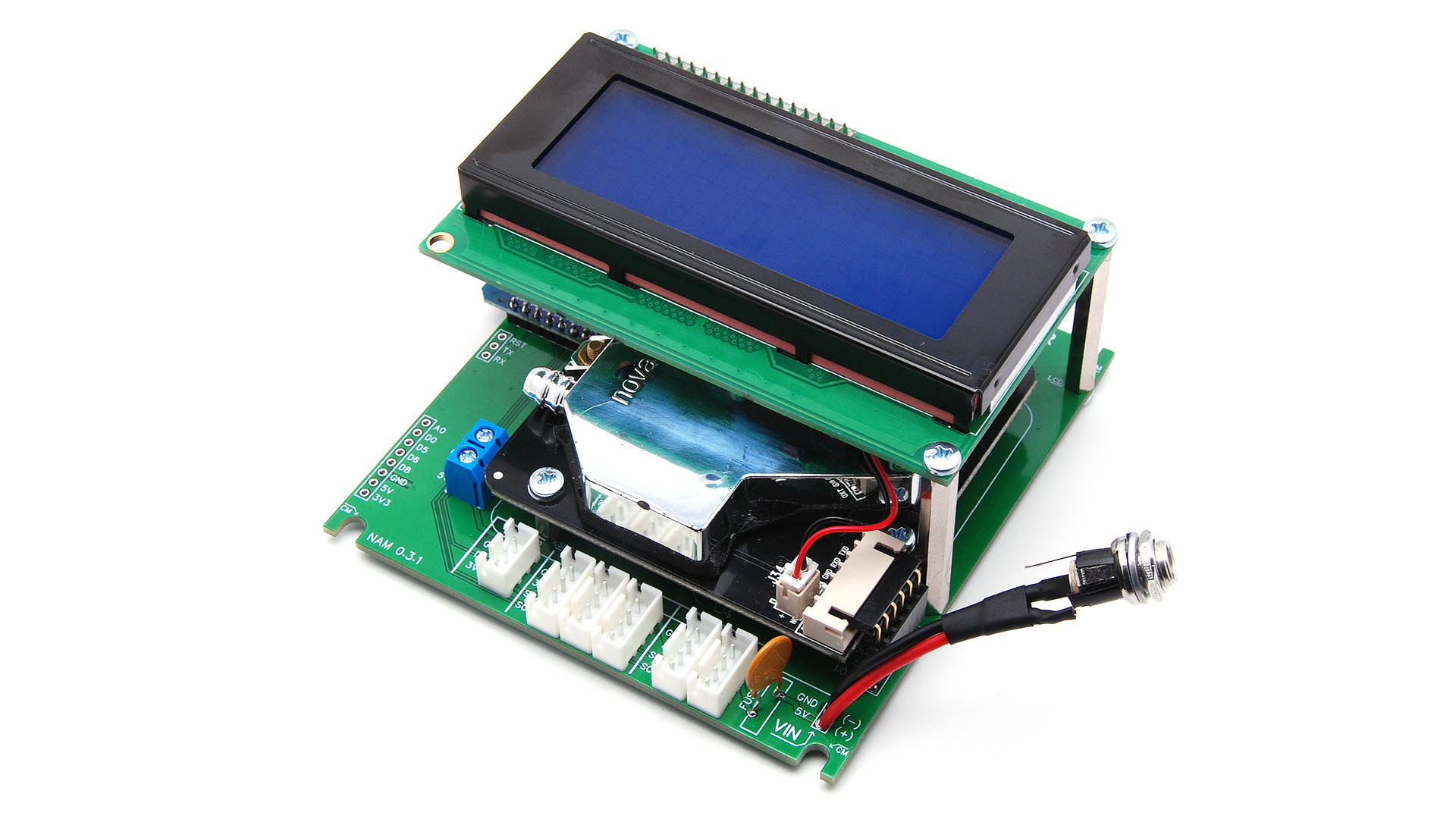

Do KIT-1909 (zlutowany NAM) są już wkręcone dystanse 18mm. Również kity do samodzielnego lutowania (KIT-1753) już (od wersji D) mają te dystanse w komplecie. W takim przypadku LCD mocuje się za pomocą dystansów 16 mm (wew/zew) wkręcanych w dystanse 18mm. Razem to daje 34 mm i nie występuje konieczność podpiłowywania.

Linki:

NAM 0.3 STD (wbudowana antena WiFi)
NAM 0.3 - PRO (zewnętrzna antena WiFi)
NAM 0.3 - Akcesoria i części:
Zasilanie do Nettigo Air Monitor 0.3
