Obecnie, z powodu braku Wemosów PRO używamy Bidamosów - naszego modułu zbudowanego w oparciu o ESP07s. Ma on złącze do zewnętrznej anteny, jest już zlutowany (goldpiny) oraz zaprogramowany NAMF.

Uwaga

• Nie podłączaj zasilania jeśli moduł nie ma podpiętej anteny
• Dokładnie sprawdź przed podłączeniem czy dobrze wsadzony jest w podstawki - przesunięcie o jeden pin spowodować może zniszczenie ESP07

Nettigo Air Monitor Serii 0.3

To projekt mający na celu poprawę jakości powietrza w Polsce i zwiększenie świadomości społecznej w tym zakresie.

Od wielu lat nasze motto zachęca do poznawania tajników elektroniki. Z tego też powodu zdecydowaliśmy się na formę zestawu do samodzielnego montażu. Co więcej, zestaw ten wymaga lutowania. Wprawna i zaznajomiona z tematem osoba jest stanie go lutować i zmontować w około 1 godzinę. Mniej zaawansowani użytkownicy, będą potrzebować nieco więcej czasu.

Open Source / Open Hardware

Zauważ, że jak na polskie standardy jest to projekt nietypowy. Udostępniamy za darmo wszystkie materiały, plany, projekty, kod źródłowy i dokumentację. Poświęciliśmy temu projektowi naprawdę dużo czasu i staramy się aby jego samodzielny montaż był łatwy i przyjemny.

Nettigo Air Monitor to pierwszy w Polsce certyfikowany projekt Open Hardware. Został stworzony przy współpracy z Koduj dla Polski. Więcej na temat tego czym jest i dlaczego powstał dowiesz się w serwisie air.nettigo.pl.

Co wchodzi w skład produktu

Wersja PRO

To jest zestaw NAM 0.3.3 PRO - wyposażony jest w Wemosa D1 mini PRO. Posiada on złącze do zewnętrznej anteny (która z odpowiednim kablem jest w zestawie). Użycie zewnętrznej anteny pozwala na osiągnięcie lepszego zasięgu, czyli inaczej mówiąc sensor będzie lepiej sobie radził w większej odległości od routera WiFi.

UWAGA Wemos D1 Mini Pro ma wbudowaną antenę ceramiczną, by działała ta podłączana na kablu, trzeba na module przelutować jedną zworkę SMD. Jest to nieco bardziej delikatne zadanie niż lutowanie standardowych elementów w NAM (które są przewlekane, THT). W instrukcji lutowania zestawu PRO jest to pokazane, można zobaczyć z czym trzeba się zmierzyć

Jeśli obawiasz się tego przelutowania, to może zainteresować Cię - KIT-1909 zestaw NAM 0.3.3 PRO, już zlutowany.

Firmware wgrane na Wemosa jest w angielskiej wersji językowej (język może zostać zmieniony po konfiguracji).

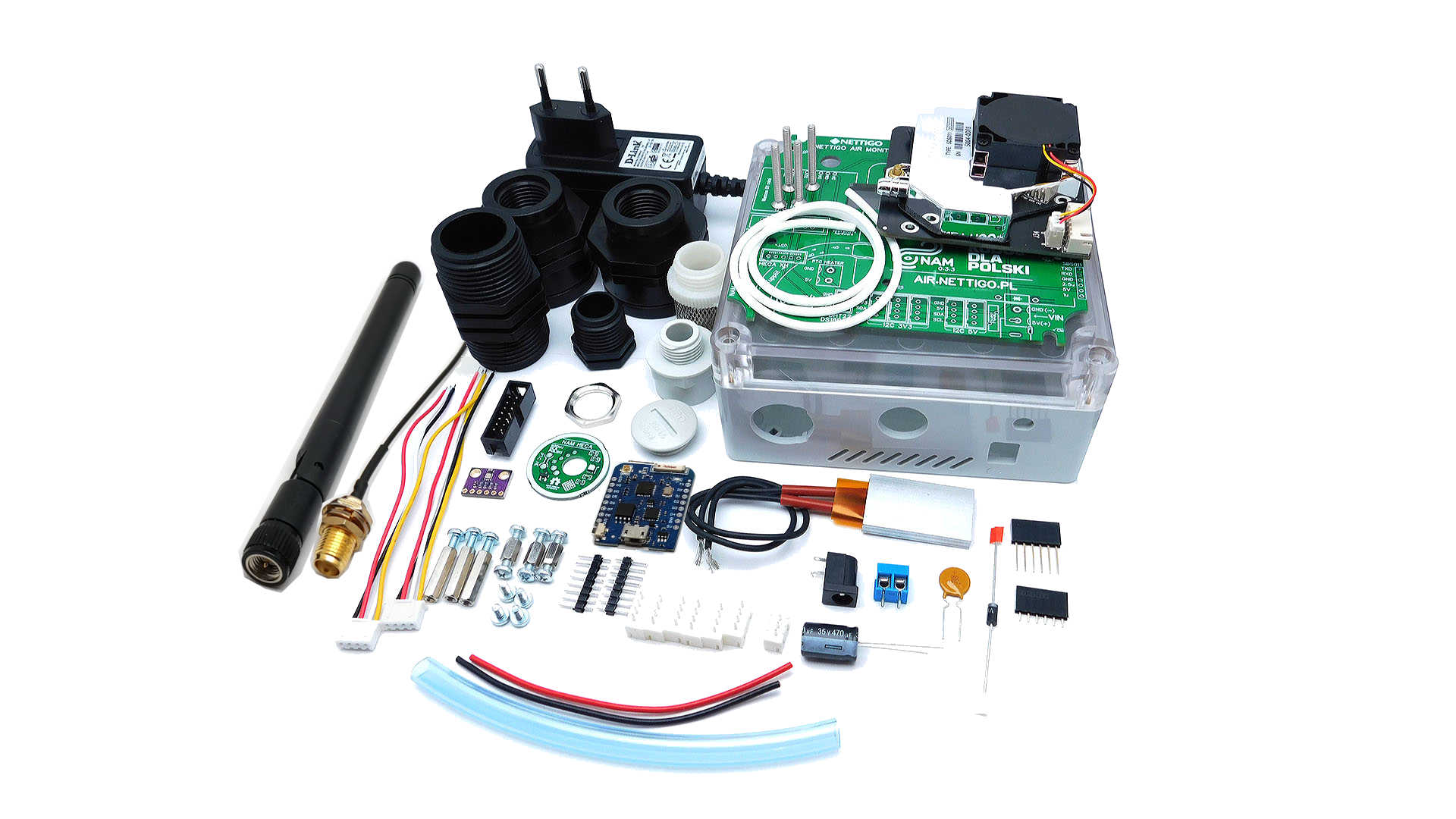

W zestawie:

• NAM BASE KIT składający się z:
  • 1szt x Moduł WiFi Wemos D1 mini PRO z wgranym firmware NAMF EN
  • 1szt x kabel “pigtail”, 15 cm do anteny
  • 1szt x antena 2.4 GHz
  • 1szt x Czujnik pyłu zawieszonego NovaFitness SDS011 - sam sensor
  • 1szt x Nettigo Air Monitor - PCB 0.3.3
  • 1szt x Bezpiecznik polimerowy 0.9A 60V, raster 5.1mm
  • 1szt x Dioda zabezpieczająca transil
  • 1szt x Kondensator elektrolityczny 470uF, 35V
  • 1szt x Złącze z przelotką, 6 pinów, raster 2.54mm
  • 1szt x Złącze goldpin, 6 pinów, raster 2.54 mm
  • 1szt x Gniazdo do druku XH2.54-3P
  • 6szt x Gniazdo do druku XH2.54-4P
  • 1szt x Gniazdo zasilające DC 2.1/5.5
  • 1szt x Złącze terminalowe śrubowe, 2 piny, raster 5mm
  • 1szt x Wtyk IDC16 pin prosty do druku
  • 1szt x Obudowa Kradex Z59JpH z frezowanymi otworami
  • 3szt x Dystans 8 mm, W/W, M3, mosiężny niklowany
  • 10szt x Śruba M3, 5mm
  • 3szt x Dystans 18 mm, W/W, M3, mosiężny niklowany
  • 3szt x Śruba M3, 8mm
  • 10cm x Wąż techniczny 1-warstwowy (wewnątrz 6mm, ścianka 1.5 mm)
• NAM HECA KIT składający się z:
  • 1 szt x Nettigo Air Monitor HECA - Moduł kontroli grzałki PTC
  • 1 szt x Grzałka PTC 70C 12V
  • 1 szt x Kabel 24AWG XH2.54 10cm 4P
  • 10 cm x Przewód montażowy LgY 0.35 mm² czerwony
  • 10 cm x Przewód montażowy LgY 0.35 mm² czarny
  • 2 szt x Mufa redukcyjna PP G1” GW - G1/2” GW
  • 1 szt x Nypel PP G1” GZ - G1” GZ
  • 1 szt x Przelot PP 16 mm - G1/2” GZ
  • 1 szt x Kosz ssawny G 1/2”
• NAM BME280 KIT składający się z:
  • 1 szt x Moduł czujnik ciśnienia, wilgotności i temperatury Bosch BME280
  • 1 szt x Kabel 24AWG XH2.54 10cm 4P
  • 1 szt x Rozszerzenie gwintu do dławnic z M16 do M20
  • 1 szt x Zaślepka M20
  • 1 szt x Nakrętka M16 x 1.5 mm
• Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm - Zasilacz do NAM

Ponieważ, nie każdy potrzebuje znakowy wyświetlacz LCD jest on dostępny osobno.
