Od wersji oprogramowania NAMF-2020-44 domyślne hasło do konfiguracyjnej sieci WiFi to nettigo.pl

Wersja 0.3.3

To jest wersja 0.3.3 STD (bieżąca). Wersja z wewnętrzną anteną. Identyczna jak kity do samodzielnego lutowania są w wersji 0.3.3 (STD).

Czym jest NAM?

Nettigo Air Monitor serii 0.3 (NAM) to modułowa platforma monitorowania czystości powietrza. Jak zapewne wiesz, obecnie na rynku jest wiele czujników smogu. Co zatem sprawia, że Nettigo Air Monitor jest wyjątkowy?

NAM to o wiele więcej niż tylko czujnik stężenia atmosferycznego pyłu zawieszonego. To otwarta platforma (Open Source / Open Hardware) do której, możesz podłączyć różne czujniki.

W tym zestawie znajdziesz czujnik pyłu zawieszonego (Nova Fitness SDS011), czujnik wilgotności, ciśnienia i temperatury (Bosch BME280) oraz moduł HECA, który jest odpowiedzialny za sterowanie grzałką podgrzewającą powietrze w celu zmniejszenia wpływu wysokiej wilgotności na pomiary. W ten sposób NAM rozwiązuje problem, nękający wszystkie tanie czujniki smogu. Nasza platforma nie zawyża pomiarów, tylko dlatego, że na dworze panuje mgła.

Co jeszcze można podłączyć?

Oprócz wymienionych powyżej czujników, na płycie głównej znajdziesz też miejsce do którego można podłączyć czujnik wilgotności i temperatury DHT22 (AM2302) czy wodoodporny termometr DS18B20. Znajdziesz tam też kolejne złącza magistrali I2C oraz złącze EXT (zawierające wszystkie złącza głównego mikrokontrolera Wemos D1 mini). W praktyce umożliwia to podłączenie wielu różnorodnych modułów: czujników temperatury, ciśnienia, wilgotności (Bosch BMP280, BME280, BME680, Sensirion SHT30, SHT31, DS18B20), odbiorników GPS, diod LED RGB, wyświetlaczy LCD (2x16, 4x20) i OLED (SSD1306, SH1106). A gdyby tego było mało lista czujników, modułów i rozszerzeń cały czas rośnie. W planach mamy m.in. czujnik promieniotwórczości z tubą Geigera Mullera oraz obsługę czujników prędkości i kierunku wiatru.

KIT-1909 czyli profesjonalnie zlutowany NAM 0.3.3

Jeżeli chcesz zbudować najnowszą wersję Nettigo Air Monitor serii 0.3, a z jakiegoś powodu nie chcesz lutować to mamy dla Ciebie dobrą wiadomość. Produkt oznaczony jako KIT-1909 to profesjonalnie zlutowany zestaw Nettigo Air Monitor (KIT 0.3.3 PRO).

Zamiast stosu pojedynczych elementów otrzymujesz zlutowane i sprawdzone komponenty, których złożenie i uruchomienie zajmuje dosłownie kilkanaście minut. W grę wchodzi jedynie montaż mechaniczny: przykręcanie śrubek/nakrętek, podłączanie wtyczek i wywiercenie jednego otworu.

To jest wersja PRO

PRO nie tylko oznacza że całość jest zlutowana. Zamiast użytego w wersji STD Wemosa D1 mini, w tym modelu używamy Wemosa D1 mini PRO. Posiada on złącze IPX do zewnętrznej anteny WiFi - w zestawie jest właściwy przewód połączeniowy (tzw pigtail) oraz pasująca antena WiFi. Moduł Wemos posiada przelutowaną zworkę, dzięki czemu to własnie ta zewnętrzna antena jest aktywna.

Dzięki temu poprawiony zostaje zasięg - tam gdzie wersja STD (lub wcześniejsza) już ledwo nawiązuje połączenie z siecią WiFi, wersja PRO nie powinna mieć z tym problemu.

Zostań Ambasadorem projektu NAM!

Zlutowany zestaw jest droższy od podstawowego kitu do samodzielnego lutowania. Bez obaw - tańszy zestaw będzie nadal dostępny w naszej ofercie i nie zamierzamy go usuwać.

Różnica w cenie pokrywa:

• Lutowanie podzespołów, programowanie układów, testowanie poprawności działania modułów. Czyli są to rzeczy, które zrobiliśmy za Ciebie i nie musisz się nimi przejmować. Co więcej masz pewność, że zostało to zrobione profesjonalnie i zgodnie z naszymi wytycznymi.
• Obsługę pomocy technicznej. W razie "draki" służymy dobrą radą, zdalnie pomożemy rozwiązać potencjalny problem.
• Dalszy rozwój platformy. Dokładasz się do kosztownego procesu R&D, którego wynikami dzielimy się z wszystkimi za darmo. Razem tworzymy otwarte rozwiązania sektora Citizen Science (nauka obywatelska).
• Wsparcie dla powiązanych projektów społecznościowych. Pomagamy innym na różne sposoby. Niektóre projekty otrzymują dofinansowanie pozwalające na ich dalszy rozwój i utrzymanie. Innym razem fundujemy sprzęt lokalnym społecznościom czy organizacjom.

Co równie ważne, z tych pieniędzy finansujemy projektowanie i testy nowych dodatków do platformy. Jak zapewne wiesz Nettigo Air Monitor to relatywnie nowy projekt - powstał we wrześniu 2018 - a już “sporo namieszał” w świecie Citizen Science. Jego rozwój można prześledzić na łamach Forum Koduj dla Polski. NAM to projekt Open Source i Open Hardware, więc wszystkim co opracujemy na bieżąco dzielimy się ze społecznością. To pierwszy w Polsce certyfikowany projekt Open Hardware (OSHWA UID PL000001).

Więcej na temat tego czym jest i dlaczego powstał dowiesz się w serwisie air.nettigo.pl, natomiast dokumentacja techniczna została przeniesiona do nowego serwisu docs.nettigo.pl

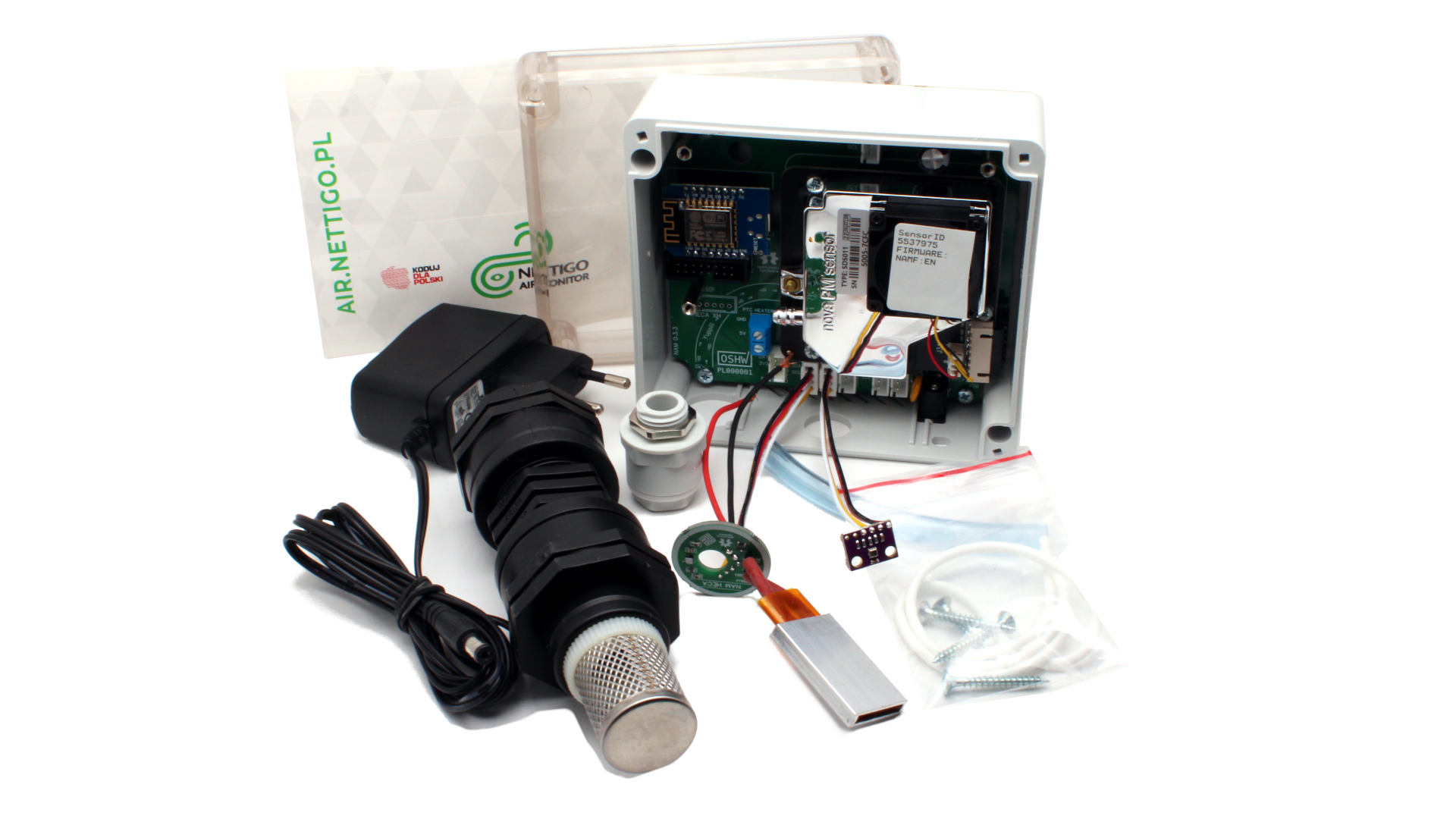

W zestawie:

• Zlutowana płyta główna NAM 0.3.3. Zamontowany został również czujnik SDS011 i gniazdo zasilania. Płyta jest przykręcona do korpusu obudowy.
• Zlutowany moduł HECA. Posiada przylutowaną grzałkę PTC oraz kable.
• Zlutowany moduł BME280. Przylutowane zostały kable ze złączem.
• Części do obudowy grzałki:
  • 2 szt x Mufa redukcyjna PP G1” GW - G1/2” GW
  • 1 szt x Nypel PP G1” GZ - G1” GZ
  • 1 szt x Przelot PP 16 mm - G1/2” GZ
  • 1 szt x Kosz ssawny G 1/2”
• Części do obudowy czujnika BME280:
  • Rozszerzenie gwintu do dławnic z M16 do M20
  • Zaślepka M20
  • Nakrętka M16 x 1.5 mm
• Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm
• Antena 2.4 GHz wraz z 15-sto cm przewodem
• 10cm x Wąż techniczny 1-warstwowy
• Pozostałe elementy obudowy Kradex Z59:
  • 1 szt x Przezroczysta pokrywa obudowy
  • 4 szt x Wkręt
  • 1 szt x Uszczelka

By ułatwić zawieszenie sensora rozważ może użycie zestawu montażowego NAM. Do zwieszenia na ścianie wystarczy jeden, jeśli chcesz go zwiesić na czymś okrągłym (słupek) to potrzebne będą dwa takie zestawy montażowe.

Linki:

• Instrukcja montażu zlutowanego zestawu
• Dokumentacja w serwisie docs.nettigo.pl:

NAM 0.3 STD (wbudowana antena WiFi)

NAM 0.3 - PRO (zewnętrzna antena WiFi)

NAM 0.3 - Akcesoria i części:

Zasilanie do Nettigo Air Monitor 0.3
