Nettigo Air Monitor (KIT 0.3.2) - zbuduj własny czujnik smogowy!

Kod:
KIT-1753
Waga: Help
514 g
Dostawca:

Zestaw do samodzielnego montażu (wymaga lutowania). Zawiera wszystkie niezbędne części potrzebne do zbudowania i uruchomienia czujnika.

Wersja NAM 0.3.2 - Najnowsza

W magazynie: 44

PLN 349,00
PLN 283,74 bez VAT

Nettigo Air Monitor Serii 0.3

To projekt mający na celu poprawę jakości powietrza w Polsce i zwiększenie świadomości społecznej w tym zakresie.

Od wielu lat nasze motto zachęca do poznawania tajników elektroniki. Z tego też powodu zdecydowaliśmy się na formę zestawu do samodzielnego montażu. Co więcej, zestaw ten wymaga lutowania. Wprawna i zaznajomiona z tematem osoba jest stanie go lutować i zmontować w około 1 godzinę. Mniej zaawansowani użytkownicy, będą potrzebować nieco więcej czasu.

Dostępna wersja już zlutowana

W styczniu 2020 pojawiła się wersja zestawu 0.3.2 już zlutowana. Pozostaje tylko złożyć cały kit. Nie potrzebujesz do tego lutownicy!

Open Source / Open Hardware

Zauważ, że jak na polskie standardy jest to projekt nietypowy. Udostępniamy za darmo wszystkie materiały, plany, projekty, kod źródłowy i dokumentację. Poświęciliśmy temu projektowi naprawdę dużo czasu i staramy się aby jego samodzielny montaż był łatwy i przyjemny.

To pierwszy w Polsce certyfikowany projekt Open Hardware. Został stworzony przy współpracy z Koduj dla Polski. Więcej na temat tego czym jest i dlaczego powstał dowiesz się w serwisie air.nettigo.pl.

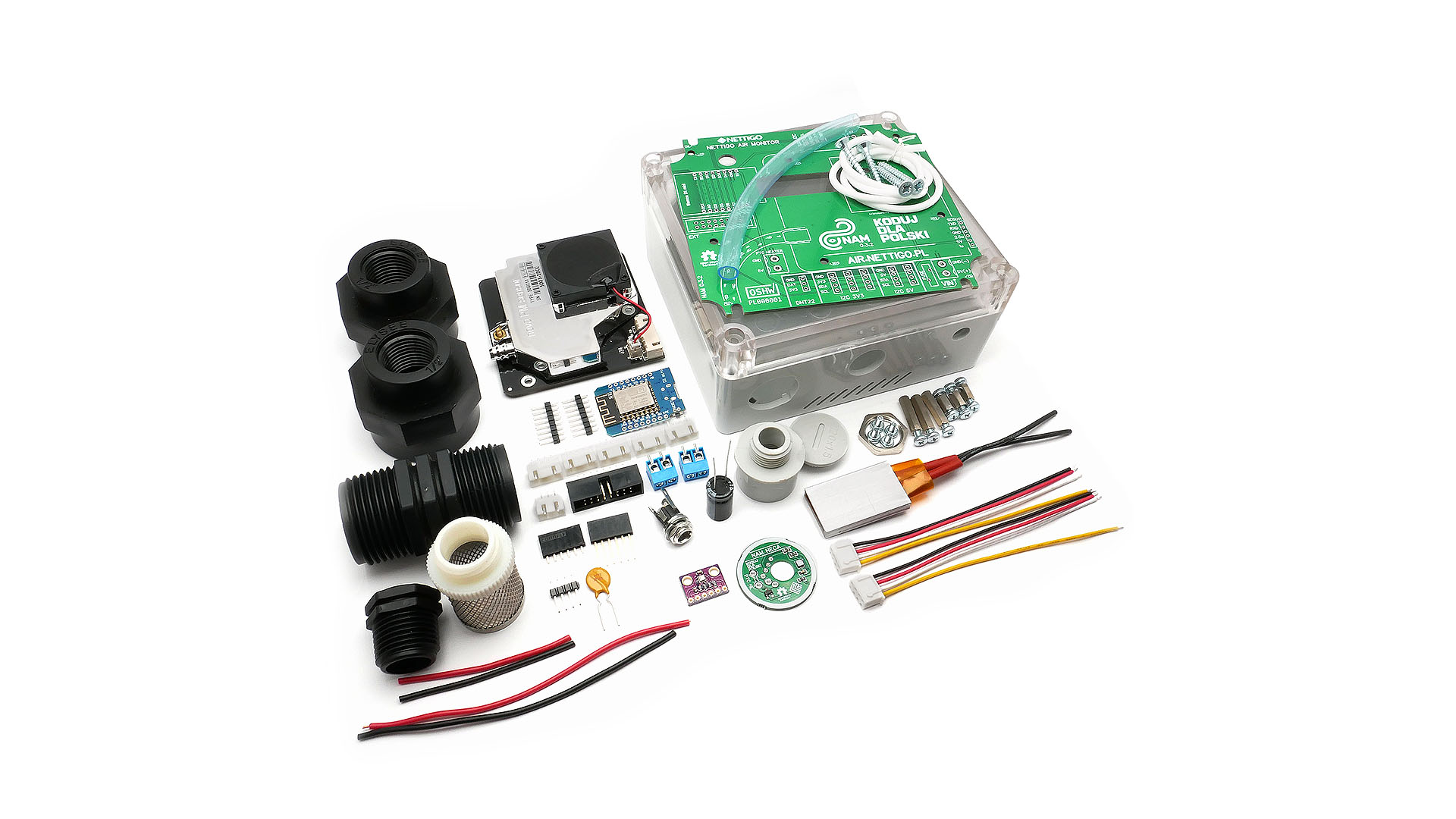

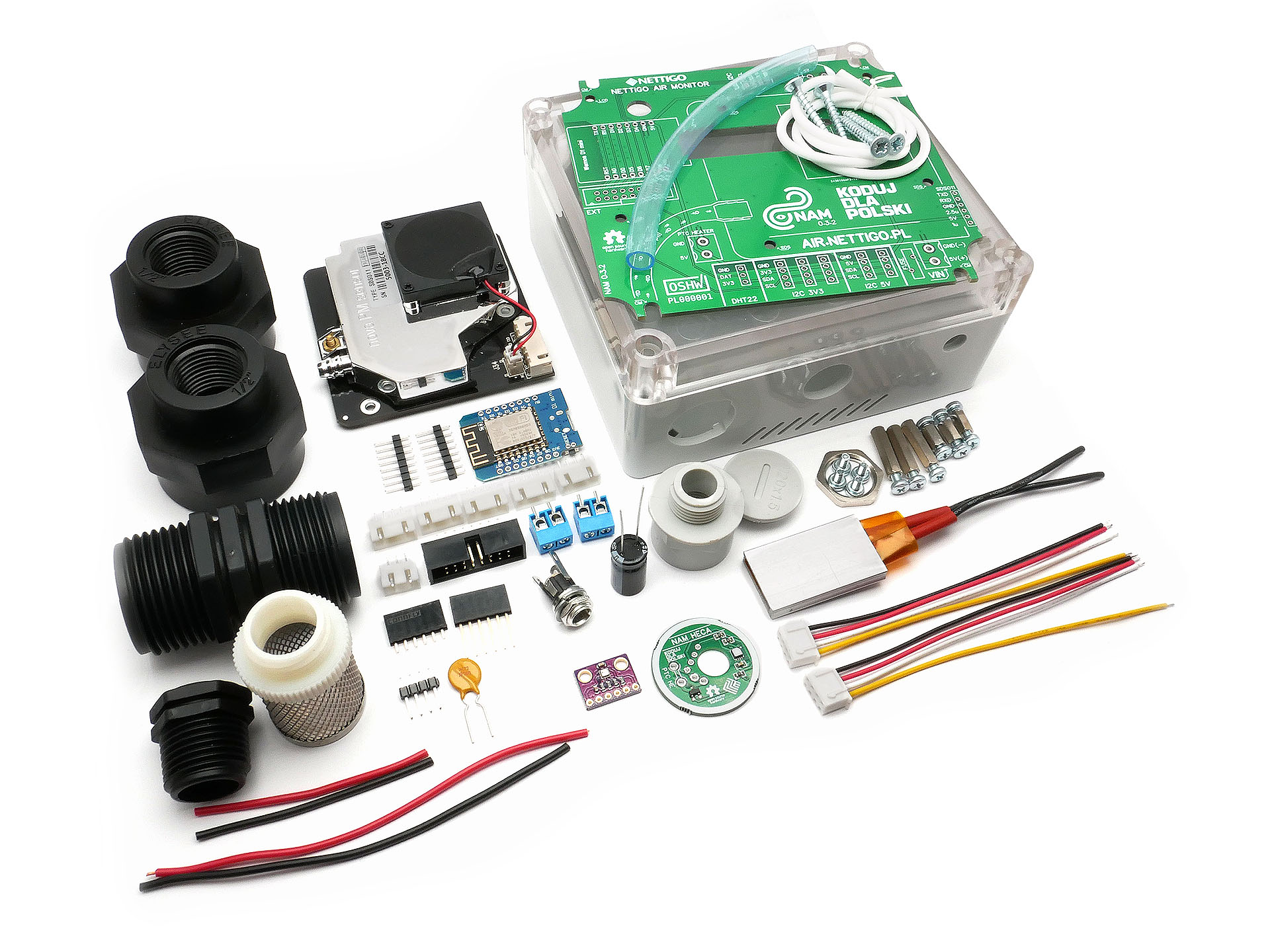

Co wchodzi w skład produktu

Zestaw ten składa się z następujących części:

  • NAM BASE KIT - Zestaw podstawowy zawierający płytę główną, mikroprocesor, laserowy czujnik czystości powietrza oraz wszystkie potrzebne gniazda
  • NAM HECA KIT - Komora grzałki PTC z modułem sterującym HECA monitorującym temperaturę i wilgotność wewnątrz komory
  • NAM BME280 KIT - Precyzyjny czujnik temperatury, wilgotności i ciśnienia
  • Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm - Zasilacz do NAM

Ponieważ, nie każdy potrzebuje znakowy wyświetlacz LCD jest on dostępny osobno.

Szczegółową listę części prezentujemy poniżej.

W zestawie:

Lista zmian:

2020 luty: NAM 0.3.2 Rev. D -> NAM 0.3.2 Rev. E

Na luty planujemy rewizję E. Zmiana jest stosunkowo niewielka. Planujemy wymienić kable XH2.54. Nowe mają mieć 10cm długości (w końcu nie trzeba będzie ich ucinać). Będą również grubsze (24AWG), a przewody będą w poprawnych kolorach.

  • Usunięcie: Kabel 26AWG XH2.54 18cm 4P: 2szt
  • Dodanie: Kabel 24AWG XH2.54 10cm 4P: 2szt

2020-01-20: NAM 0.3.2 Rev. C -> NAM 0.3.2 Rev. D (OBECNA)

W Rev. D zmienił się sposób w jaki SDS011 jest przykręcony do płyty głównej. Montowany jest na dystansach 8mm zamiast 10mm. Co za tym idzie potrzebne są krótsze śruby (8mm, zamiast 10mm). Montaż bliżej płyty głównej podyktowany był łatwiejszym lutowaniem gniazda 1x6. Zmianie uległ też montaż dodatkowych akcesoriów. Obecnie na stałe w płycie głównej montowane są dystanse 18mm (rozszerzenia posiadają odpowiednie dystanse F-M). Dzięki temu w przyszłości nie trzeba będzie rozkręcać czujnika, aby dodać wyświetlacz lub inne rozszerzenie.

Linki:

NAM 0.3 - Zestawy do samodzielnego montażu i części:
Zasilanie do Nettigo Air Monitor 0.3
