Nettigo Air Monitor - PCB 0.3.3

Kod:
PCB-1940
Waga: Help
38 g
Dostawca:
no

Płytka drukowana do Nettigo Air Monitor z serii 0.3. Pasuje do obudowy Kradex Z59

W magazynie Help 316

PLN 13,90
PLN 11,30 bez VAT

Etykiety: luftdaten, NAM

Nettigo Air Monitor PCB do obudowy Kradex Z59

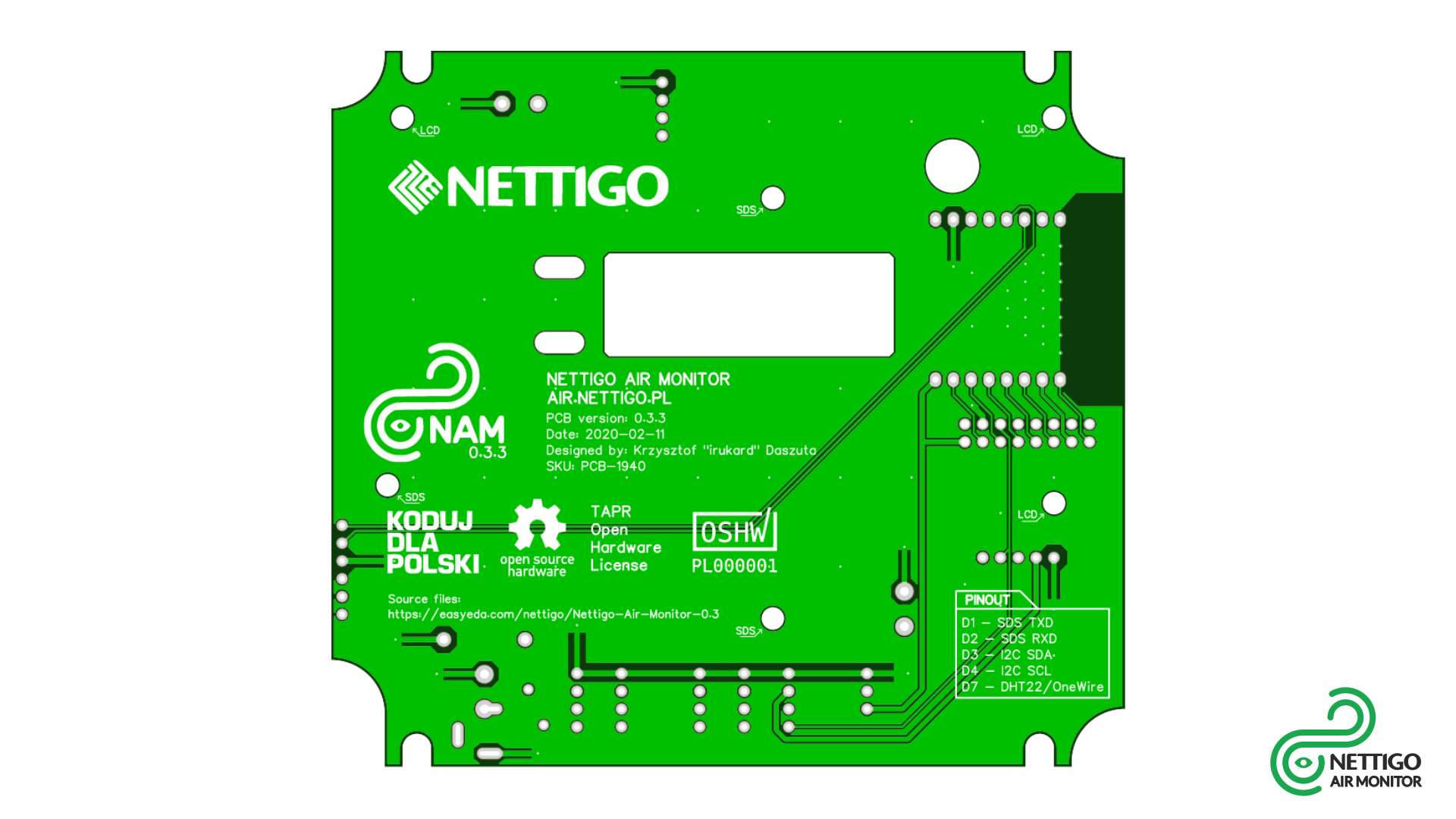

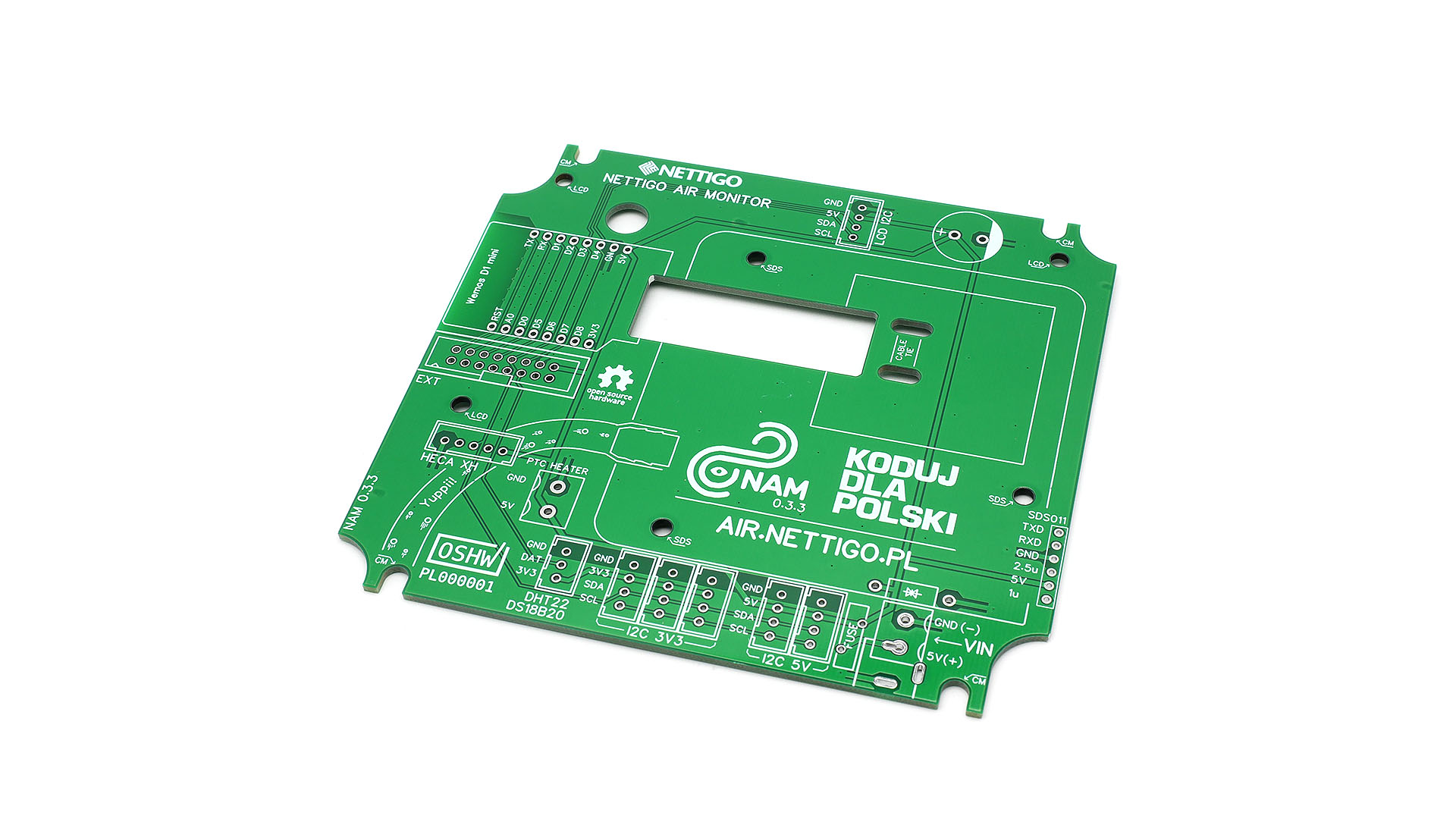

Najnowsza wersja płytki z serii 0.3. Pasuje do obudów Kradex Z59 0.3.1/0.3.2 oraz Kradex Z59 0.3.3. Ma miejsce na moduł WiFi Wemos D1 mini V2 z ESP8266 i sensor Nova Fitnes SDS011. Wyprowadzone 6 złącz I2C i jedno OneWire (DHT22/DS18B20), w które można wlutować zarówno złącza XH2.54 jak i listwy kołkowe goldpin.

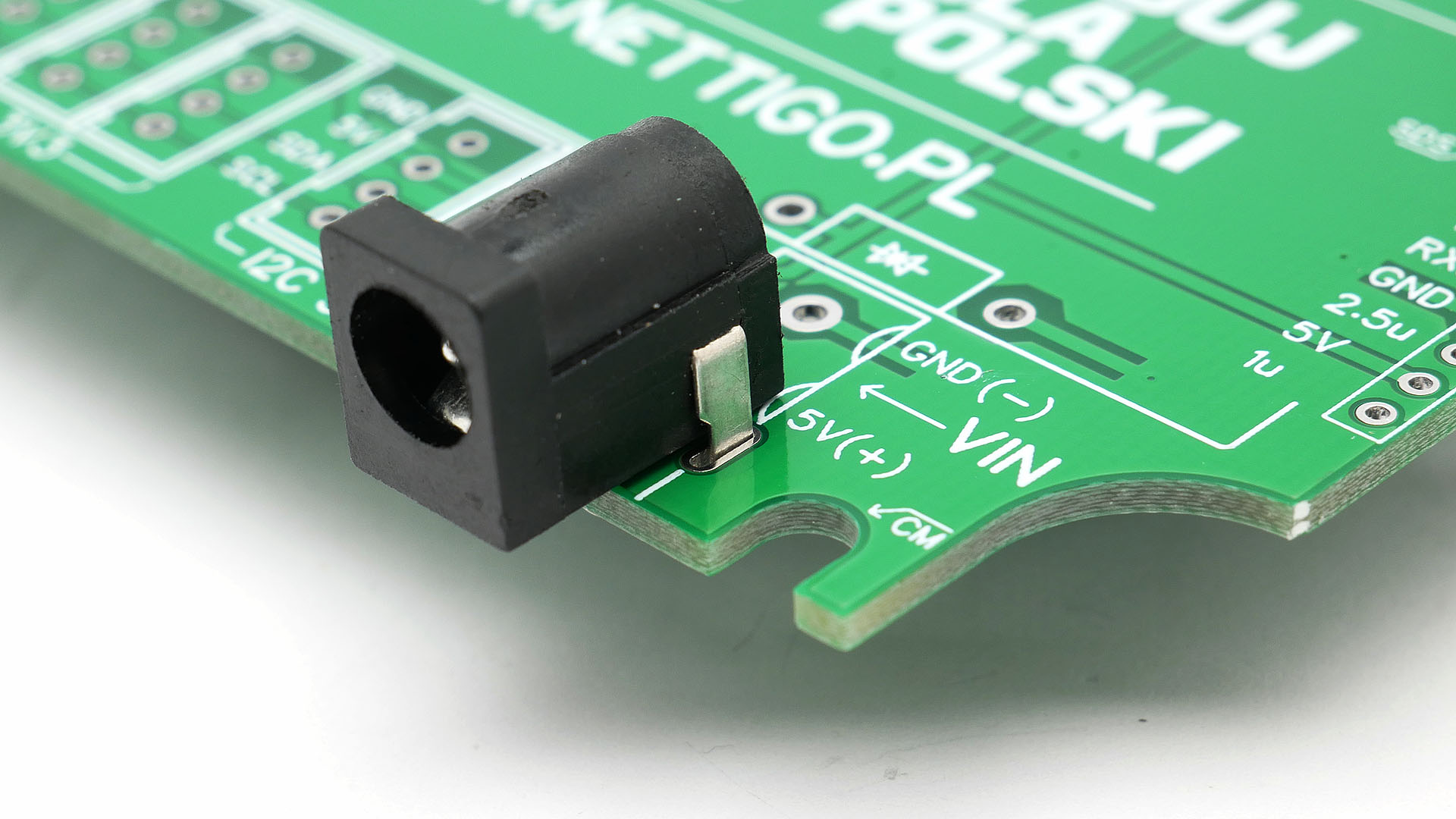

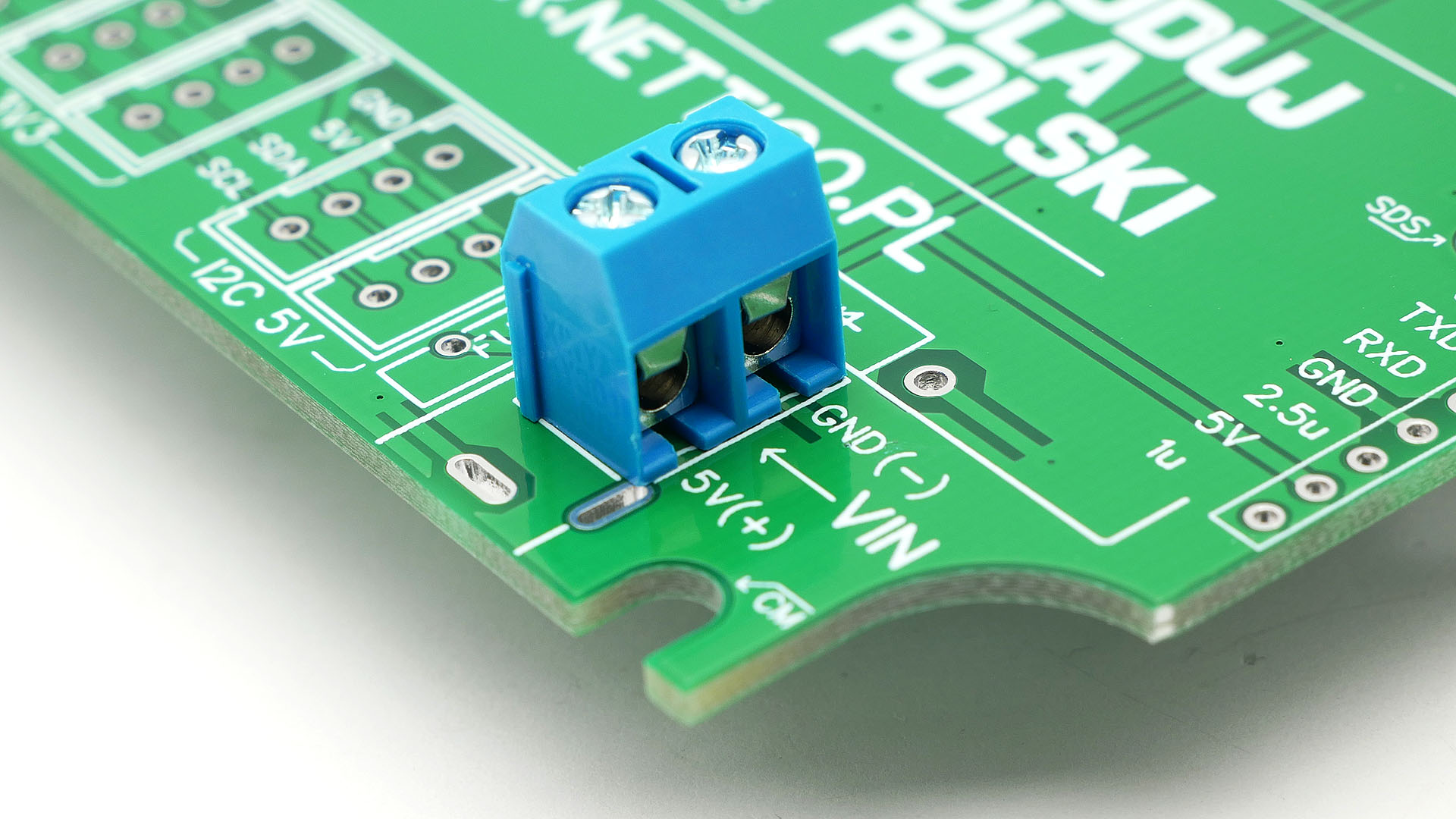

Nowością w tej wersji jest nietypowe pole lutownicze w prawym dolnym rogu. Zasilanie płyty głównej możesz podpiąć z pomocą złącza śrubowego 5mm 2 pin lub gniazda na wtyk 2.1x5.5. Doszło także nowe złącze XH2.54-5P podpisane jako HECA XH, które w przyszłości umożliwi łatwe podłączenie modułu HECA z grzałką - jednym 5-żyłowym kablem.

W stosunku do wersji 0.3.2 zmieniło się:

  • Zmiana footprintu złącza DHT na XH2.54-3P
  • Zmiana footprintów złącz I2C 3V3, I2C 5V, LCD I2C na XH2.54-4P
  • Dodanie złącza HECA XH w formacie XH2.54-5P. Złącze pozwoli w przyszłości na podpięcie modułu z grzałką jednym kablem.
  • Poszerzenie otworu pod kabel USB do płytki Wemos D1 mini
  • Zmniejszenie otworów pod złącza śrubowe
  • Przesunięcie wszystkich złącz I2C w lewo (aby zrobić miejsce pod nowe gniazdo zasilania)
  • Zmiana footprintu pod złącze zasilania (złącze śrubowe + gniazdo na wtyk beczkowy 2.1/5.5)
  • Dodanie zabezpieczenia przed podłączeniem zbyt wysokiego napięcia zasilania (dioda transil)

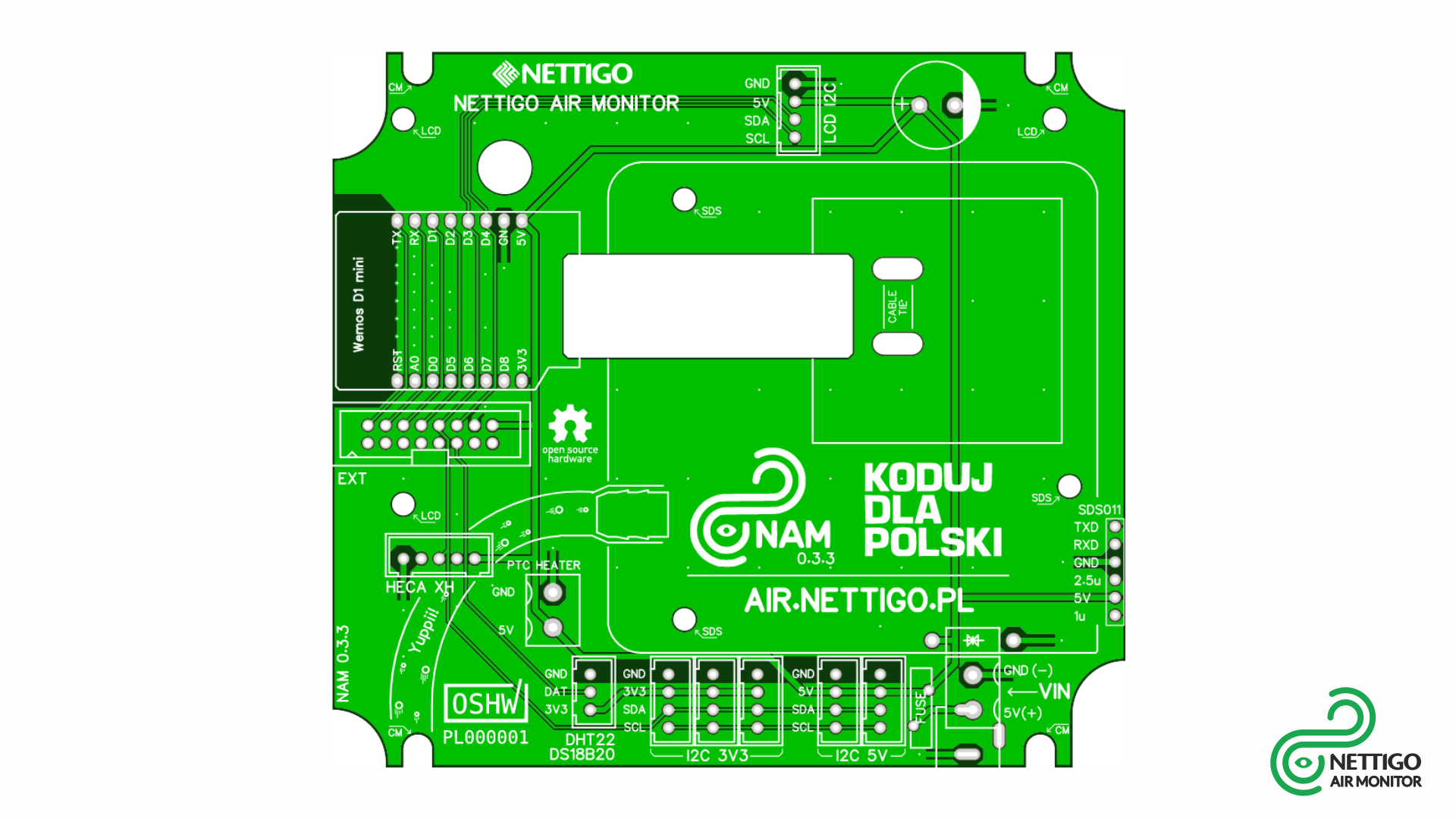

Wyprowadzenia:

  • Złącza (od góry, od lewej do prawej):
    • LCD I2C - złącze I2C 5V pod ekran LCD 4x20.
    • Złącze pod kondensator w rastrze 5.08mm - my stosujemy 470uF. Maksymalnie zmieści się tu 4700uF,
    • Wemos D1 mini - złącze pod Wemos D1 mini lub Wemos D1 mini Pro.
    • Złącze EXT - kompatybilne z gnizdem IDC16 - wyprowadzenia jak w Wemos D1 mini
    • Złącze HECA XH - zasilanie grzałki i I2C do modułu HECA XH
    • PTC HEATER - wyprowadzone zasilanie dla grzałki PTC.
    • SDS011 - złącze do czujnika Nova Fitness SDS011.
    • Miejsce na diodę transil
    • DHT22 - złącze do którego podłączysz DHT22 lub DS18B20 - (ten drugi wymaga rezystora podciągającego)
    • I2C 3V3 - trzy złącza I2C z zasilaniem 3.3V. Podłączysz tu BME280, SHT30, itp
    • I2C 5V - dwa złącza I2C z zasilaniem 5V.
    • FUSE - miejsce na bezpiecznik polimerowy.
    • VIN - podwójne wejście dla zasilania (blok śrubowy + gniazdo DC jack). Uważaj na polaryzację - płytka NIE POSIADA zabezpieczenia przed odwrotną polaryzacją.
  • Otwory:
    • CM - “Case Mount” - montaż do obudowy Kradex Z59. Śruby M3 6mm
    • LCD - montaż do ekranu LCD. Dystanse 35mm F/F + śruby M3 6mm
    • SDS - montaż do czujnika SDS011. Dystanse 10mm F/F + śruby M3 6mm
    • CABLE TIE - miejsce na opcjonalną trytytkę mocującą kabel microUSB. Przydatne gdy pracujesz z czujnikiem w trybie debug i masz go na stole.

W zestawie:

  • Płytka drukowana PCB w wersji 0.3.3

Linki:

NAM 0.3 STD (wbudowana antena WiFi)
NAM 0.3 - PRO (zewnętrzna antena WiFi)
NAM 0.3 - Akcesoria i części:
Zasilanie do Nettigo Air Monitor 0.3
