Wersje SHT/BMP polecamy TYLKO jeśli nie są dostępne (przez dłuższy czas) wersje z BME280. Czujnik ciśnienia BMP180 jest wyraźnie gorszy od tego w BME280.

Nettigo Air Monitor Serii 0.3

To projekt mający na celu poprawę jakości powietrza w Polsce i zwiększenie świadomości społecznej w tym zakresie.

Od wielu lat nasze motto zachęca do poznawania tajników elektroniki. Z tego też powodu zdecydowaliśmy się na formę zestawu do samodzielnego montażu. Co więcej, zestaw ten wymaga lutowania. Wprawna i zaznajomiona z tematem osoba jest stanie go lutować i zmontować w około 1 godzinę. Mniej zaawansowani użytkownicy, będą potrzebować nieco więcej czasu.

Open Source / Open Hardware

Zauważ, że jak na polskie standardy jest to projekt nietypowy. Udostępniamy za darmo wszystkie materiały, plany, projekty, kod źródłowy i dokumentację. Poświęciliśmy temu projektowi naprawdę dużo czasu i staramy się aby jego samodzielny montaż był łatwy i przyjemny.

SHT31/BMP180

Od dłuższego czasu, na skutek zawirowań z dostawami podzespołów moduły BME280, używane w poprzednich wersjach NAMa nie są dostępne na rynku.

Sytuacja ta trwa już od kilku miesięcy i nie widać sygnałów by miała się wkrótce skończyć. Dlatego zdecydowaliśmy zastąpić BME280 zestawem czujników SHT31 i BMP180. SHT31 jest precyzyjnym czujnikiem temperatury i wilgotności, zaś BMP180 jest czujnikiem temperatury i ciśnienia. SHT31 montować należy w obudowie przeznaczonej wcześniej dla BME280. Czujnik ciśnienia, zabezpieczony przed robieniem zwarć rurką termokurczliwą należy umieścić wewnątrz obudowy NAM. Istniejące otwory wentylacyjne są na tyle duże, że gwarantują wyrównane ciśnienie wewnątrz obudowy z ciśnieniem atmosferycznym.

Poza tą różnicą, zestaw ten jest identyczny jak poprzedni zestaw NAM 0.3.3 STD PL. Gdy moduły BME280 będą dostępne na rynku, wersja BME280 będzie znowu dostępna w sprzedaży.

Dokumentacja i zdjęcie produktowe zostaną uaktualnione do 17.08.2021.

W skrócie

• NAM 0.3.3 (najnowszy), angielski firmware
• Wemos z wbudowaną (PCB) anteną WiFi
• Zestaw SHT31/BMP180 jako czujniki pogodowe

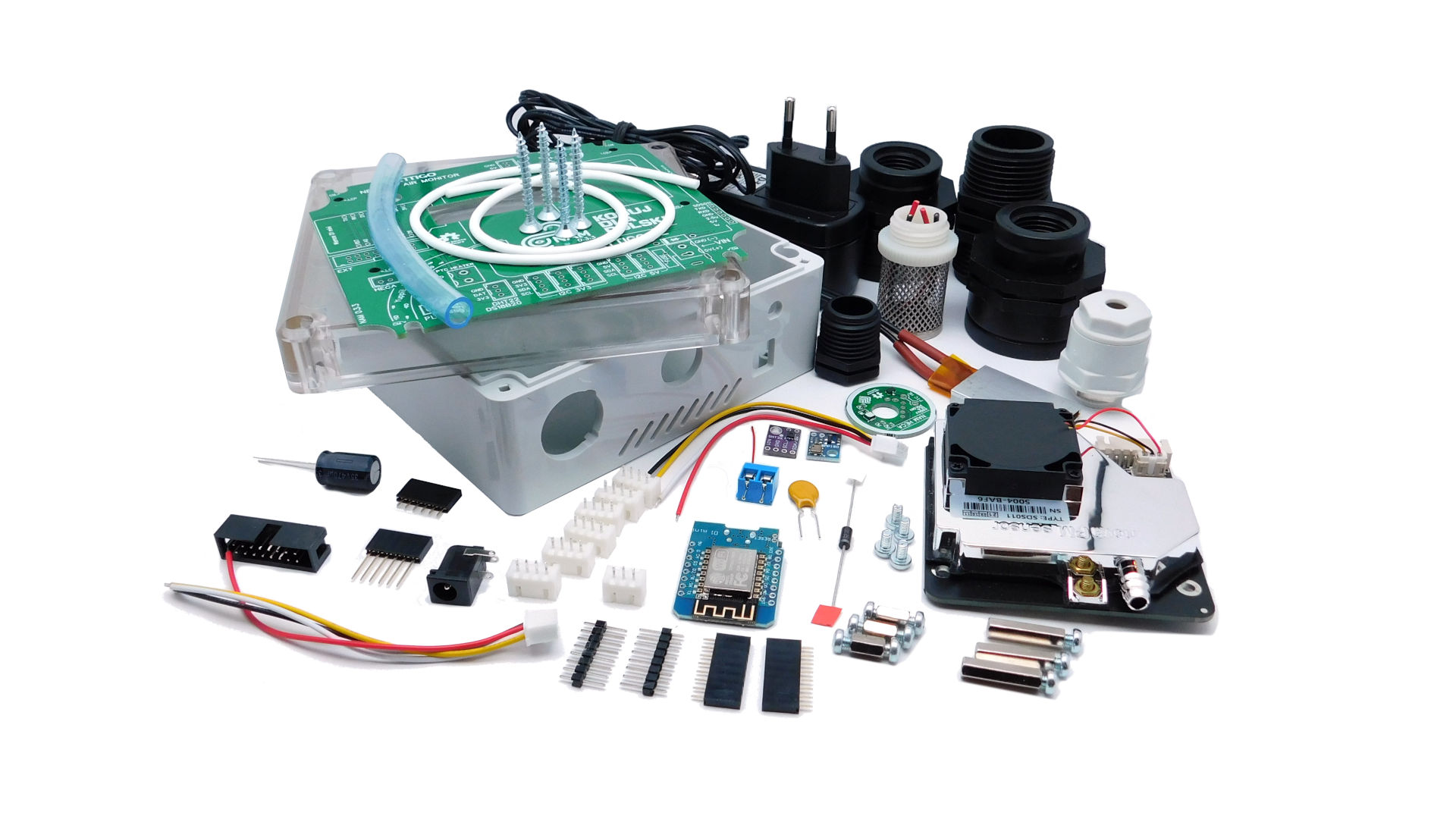

Co wchodzi w skład produktu

W zestawie:

• NAM BASE KIT składający się z:
  • 1szt x Moduł WiFi Wemos D1 mini z wgranym firmware NAMF (język angielski)
  • 1szt x Czujnik pyłu zawieszonego NovaFitness SDS011 - sam sensor
  • 1szt x Nettigo Air Monitor - PCB 0.3.3
  • 1szt x Bezpiecznik polimerowy 0.9A 60V, raster 5.1mm
  • 1szt x Dioda zabezpieczająca transil
  • 1szt x Kondensator elektrolityczny 470uF, 35V
  • 1szt x Złącze z przelotką, 6 pinów, raster 2.54mm
  • 1szt x Złącze goldpin, 6 pinów, raster 2.54 mm
  • 1szt x Gniazdo do druku XH2.54-3P
  • 6szt x Gniazdo do druku XH2.54-4P
  • 1szt x Gniazdo zasilające DC 2.1/5.5
  • 1szt x Złącze terminalowe śrubowe, 2 piny, raster 5mm
  • 1szt x Wtyk IDC16 pin prosty do druku
  • 1szt x Obudowa Kradex Z59JpH z frezowanymi otworami
  • 3szt x Dystans 8 mm, W/W, M3, mosiężny niklowany
  • 10szt x Śruba M3, 5mm
  • 3szt x Dystans 18 mm, W/W, M3, mosiężny niklowany
  • 3szt x Śruba M3, 8mm
  • 10cm x Wąż techniczny 1-warstwowy (wewnątrz 6mm, ścianka 1.5 mm)
• NAM HECA KIT składający się z:
  • 1 szt x Nettigo Air Monitor HECA - Moduł kontroli grzałki PTC
  • 1 szt x Grzałka PTC 70C 12V
  • 1 szt x Kabel 24AWG XH2.54 10cm 4P
  • 10 cm x Przewód montażowy LgY 0.35 mm² czerwony
  • 10 cm x Przewód montażowy LgY 0.35 mm² czarny
  • 2 szt x Mufa redukcyjna PP G1” GW - G1/2” GW
  • 1 szt x Nypel PP G1” GZ - G1” GZ
  • 1 szt x Przelot PP 16 mm - G1/2” GZ
  • 1 szt x Kosz ssawny G 1/2”
• NAM SHT/BMP KIT składający się z:
  • 1 szt x Moduł czujnik wilgotności i temperatury Sensirion SHT31
  • 1 szt x Przewód montażowy typu Kynar (zworka do zmiany adresu SHT31)
  • 1 szt x Moduł czujnik ciśnienia i temperatury Bosch BMP180
  • 1 szt x Rurka termokurczliwa (2-2,5 cm) do ochrony BMP180 przed zwarciami
  • 2 szt x Kabel 24AWG XH2.54 10cm 4P
  • 1 szt x Rozszerzenie gwintu do dławnic z M16 do M20
  • 1 szt x Zaślepka M20
  • 1 szt x Nakrętka M16 x 1.5 mm
• Zasilacz 5V 1.2A wtyk DC 2.1/5.5 mm - Zasilacz do NAM

Ponieważ, nie każdy potrzebuje znakowy wyświetlacz LCD jest on dostępny osobno.

Linki:

• Dokumentacja w serwisie air.nettigo.pl:
  • Baza wiedzy zawierająca dokumentację projektową oraz instrukcje montażu, programowania, itp.
  • Instrukcja lutowania płyty głównej
  • Instrukcja lutowania modułu HECA
  • Instrukcja lutowania modułu BME280
