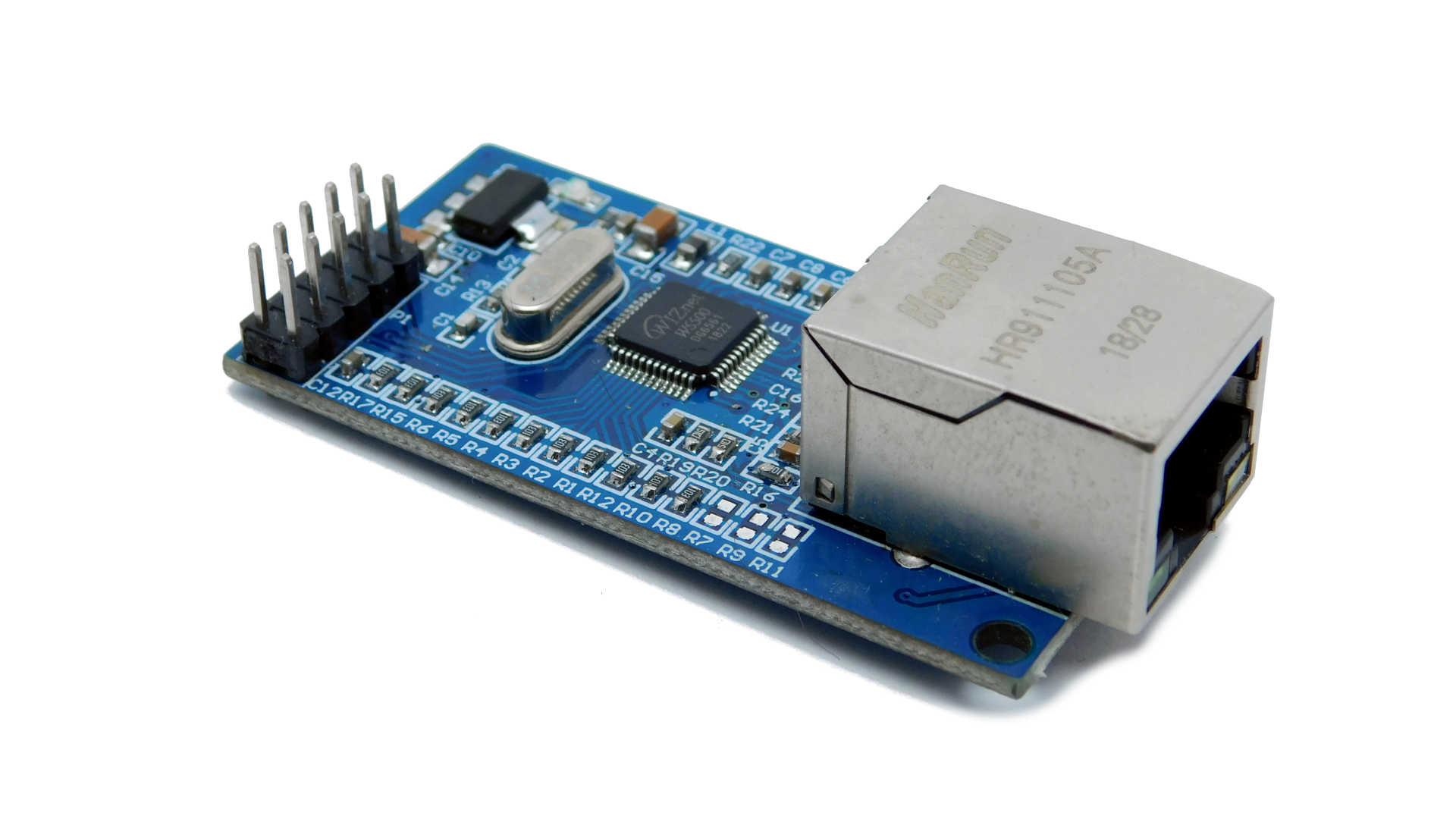

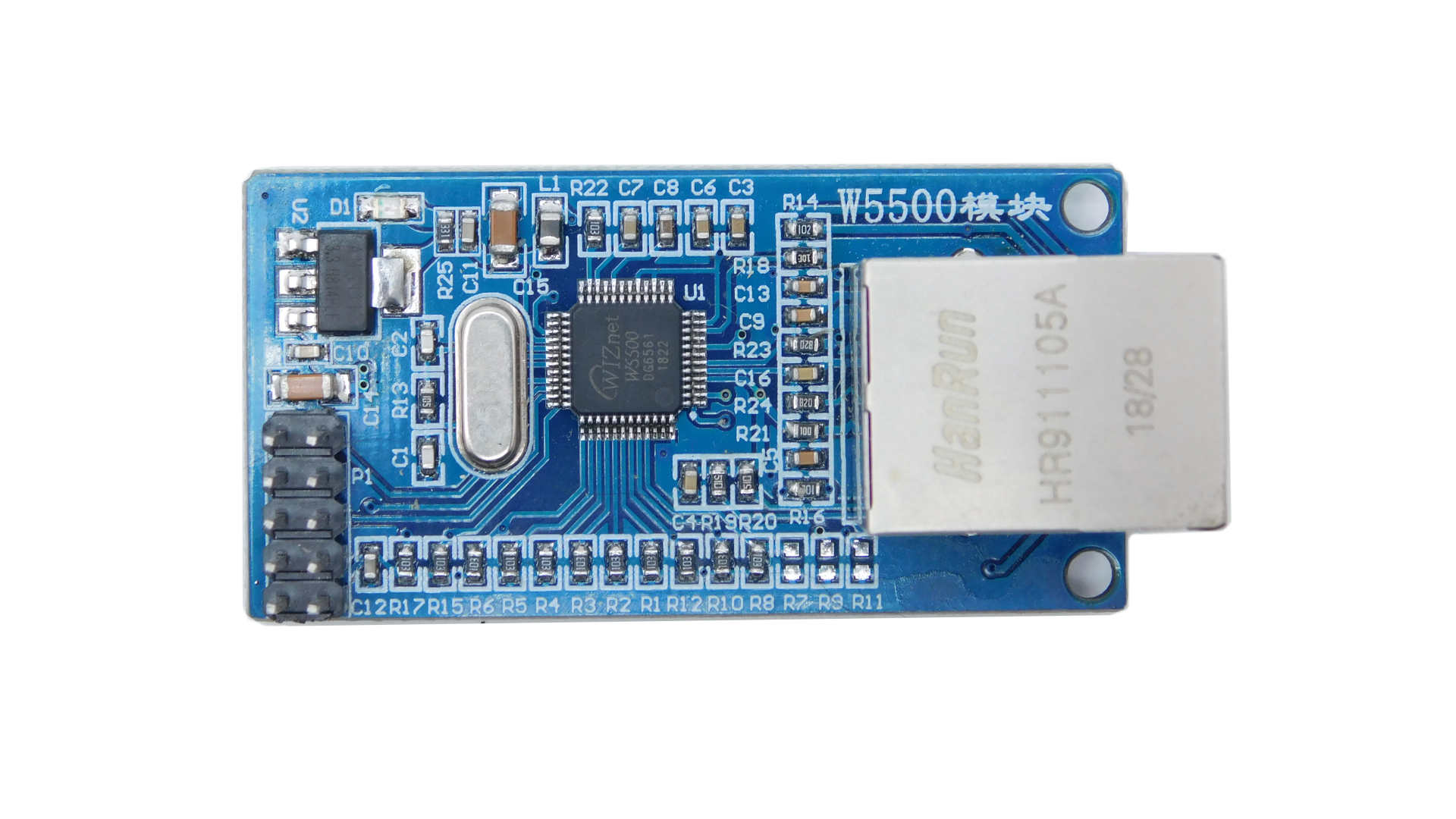

Moduł Ethernet WIZnet W5500

Ten moduł oparty jest o układ WIZnet 5500. W odróżnieniu od tańszych modułów opartych o układ ENC28J60, moduły na chipsecie WIZNet W5100 oraz W5500 obsługują tryb 100Base-TX. Moduł komunikuje się z mikrokontrolerem przez magistralę SPI. O tym jak go podłączyć i jaką przewagę mają moduły WIZnet nad modułami ENC28J60 możesz przeczytać w artykule na naszym blogu Starter Kit.

Moduły na układach Wiznet są nieco droższe od modułów na układach ENC, ale nie jest to wcale bezpodstawne. Układy Wiznet w przeciwieństwie do układów ENC większość protokołów i operacji przetwarzają sprzętowo, dzięki temu operacje obciążają układ modułu, a nie nasz mikrokontroler, pozwala to na szybkie i wygodne operowanie w sieci nawet układom 8-bitowym. Oprócz tego układy Wiznet pozwalają na korzystanie ze swojej pamięci RAM, co jest kolejnym bonusem. Ostatnim, ale równie ważnym argumentem do korzystania z układów Wiznet jest oficjalne wsparcie Arduino, dzięki dużo lepiej opracowanym bibliotekom możemy szybciej nauczyć się programowania tego modułu, program również będzie lżejszy.

Specyfikacja:

• Układ: WIZnet 5500
  • Sprzętowa obsługa stosu TCP/IP
  • Wbudowane 32 kB buforu RAM
  • Do 8 jednoczesnych połączeń
  • Protokoły: TCP, UDP, IPv4, ICMP, ARP, IGMP i PPPoE
• Zasilanie: 3.3V lub 5V (wbudowany regulator napięcia)
• Logika: 3.3V, ale piny IO są odporne na 5V
• Interfejs: SPI
• Rozmiar płytki PCB: 55 x 28 mm
• Rozmiar modułu: 59 x 28 x 19 mm

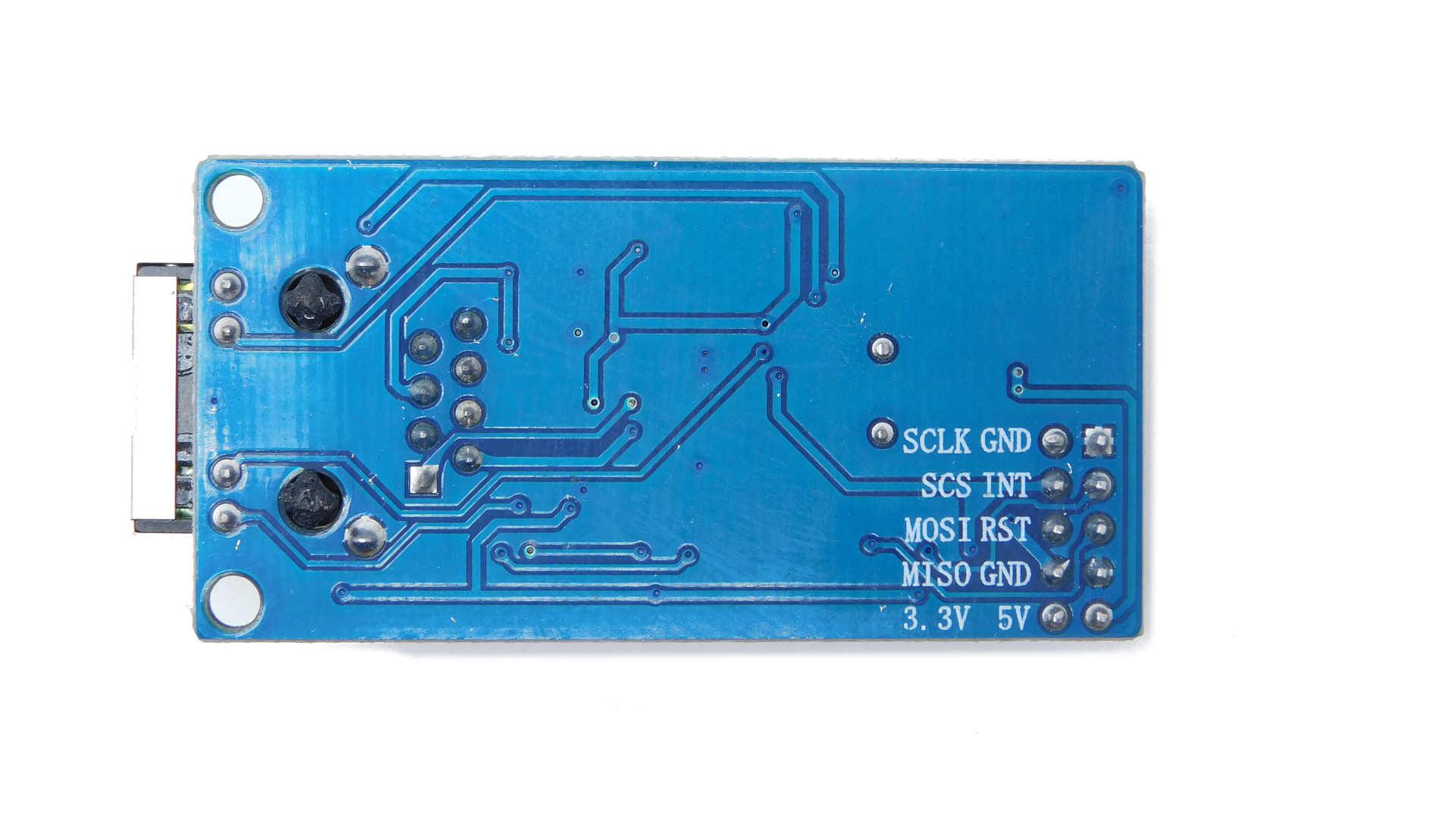

• Złącze - wlutowany goldpin 2x5
