Moduł sieciowy Ethernet ENC28J60

Kod:
MOD-1191
Waga: Help
15 g
Dostawca:

Umożliwia podłączenie mikrokontrolera do sieci Ethernet poprzez interfejs szeregowy SPI. Wersja standardowa - z otworami montażowymi

W magazynie Help 21

PLN 31,00
PLN 25,20 bez VAT
Ile sztuk? Rabat Cena za szt
1 31,00
5+ 5,00 % 29,45
10+ 8,00 % 28,51
25+ 11,00 % 27,59
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: ethernet, ENC28J60

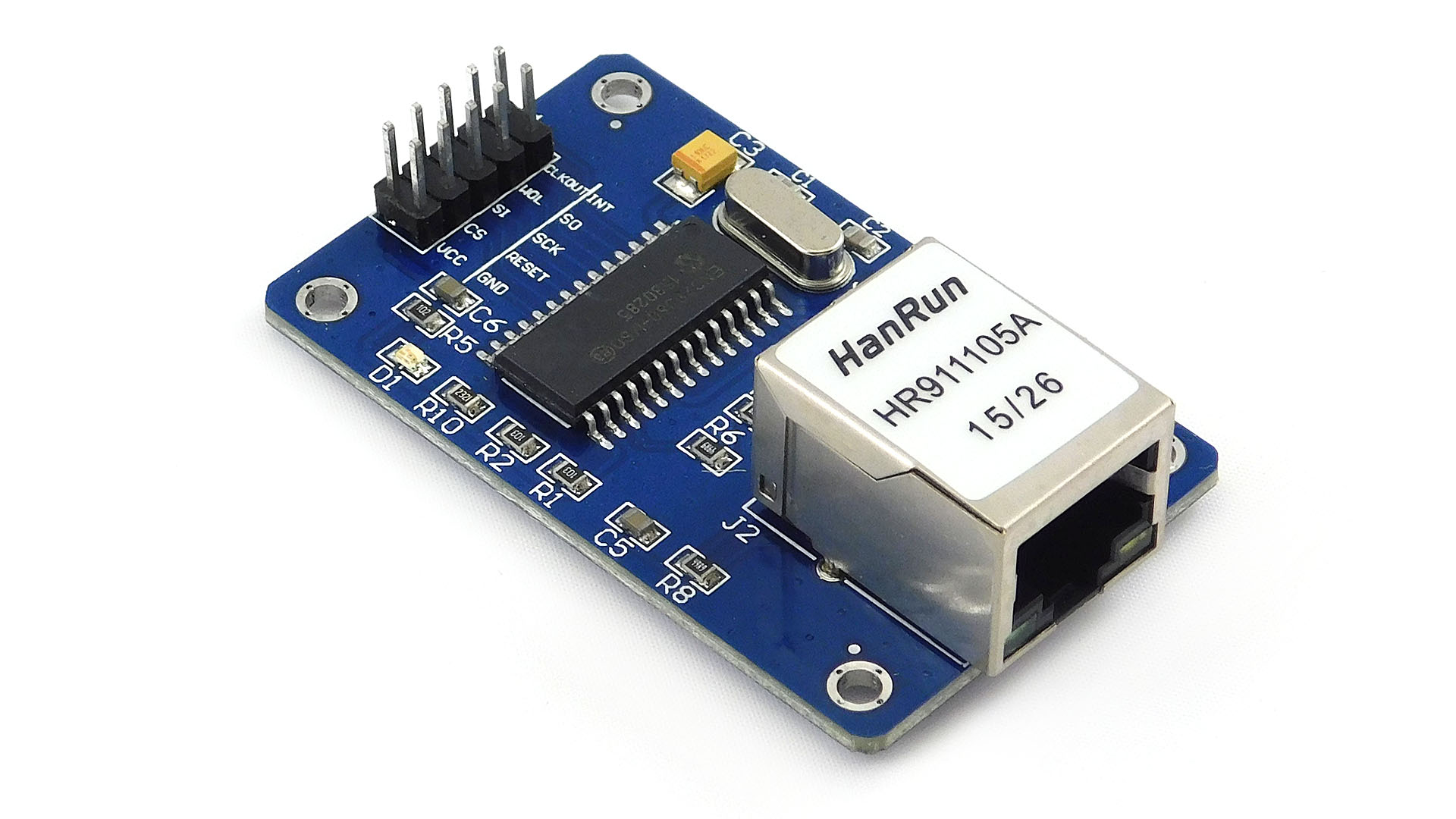

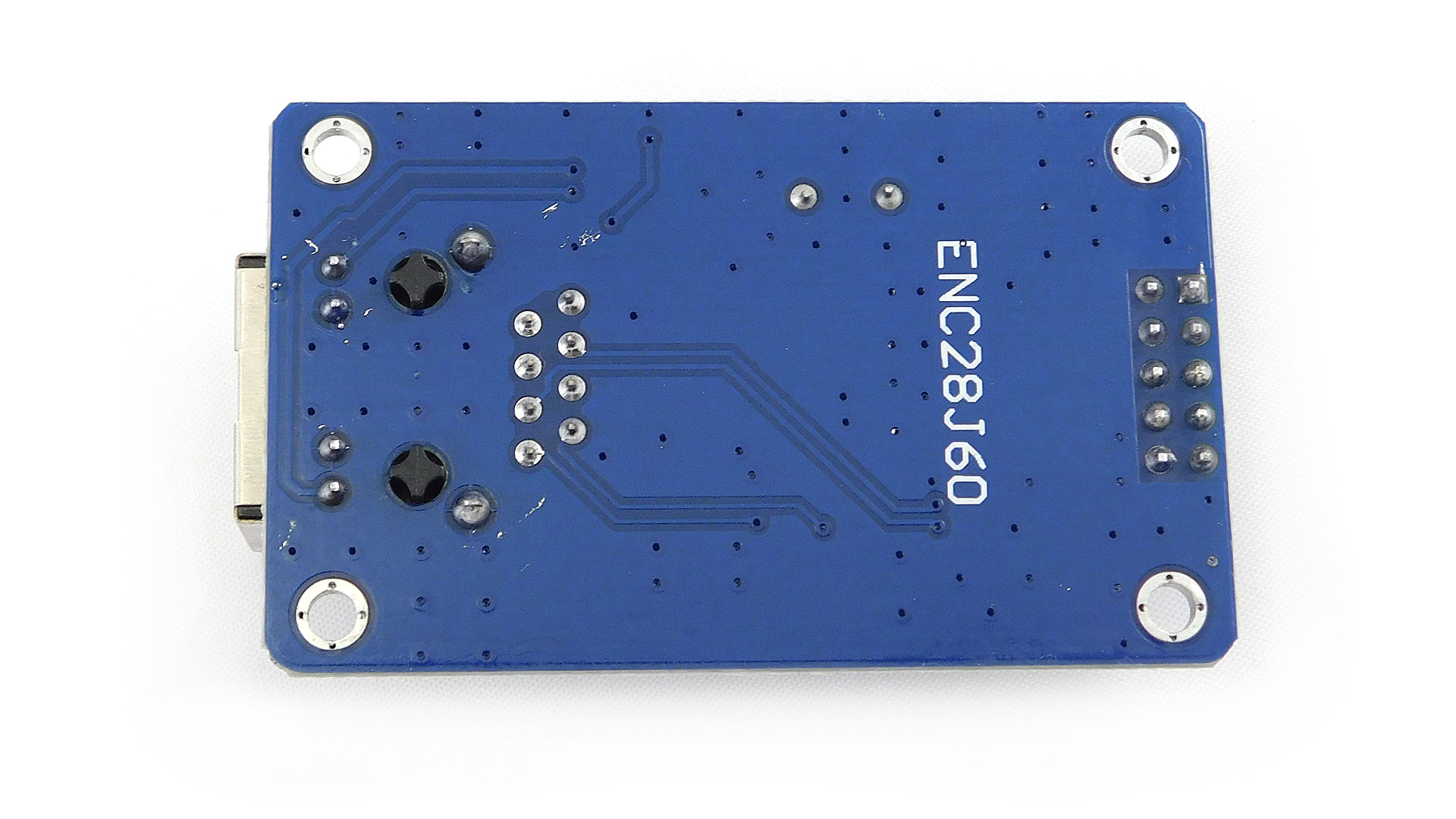

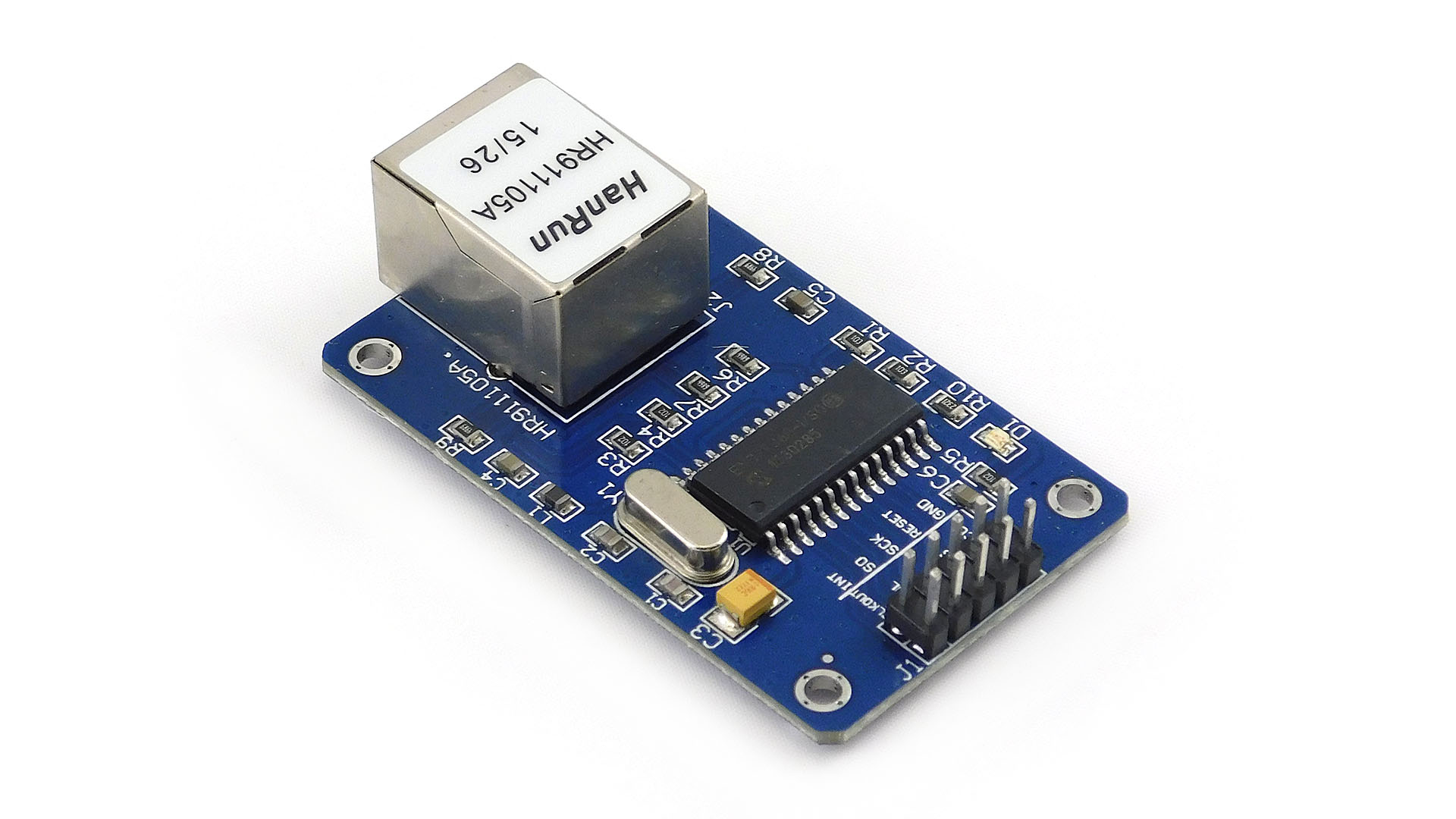

Moduł sieciowy Ethernet oparty o popularny układ Microchip ENC28J60. Z pomocą takiego modułu można zintegrować mikrokontroler z siecią LAN. Na płytce modułu z jednej strony znajduje się gniazdo Ethernet RJ-45, z drugiej zaś złącze 2x5 pin, którym podłączamy moduł do mikrokontrolera. Do komunikacji wykorzystywany jest interfejs SPI.

W ofercie mamy też mniejszą wersję tego modułu bez otworów montażowych.

Specyfikacja:

  • Napięcie zasilania: 3.3 V
  • Maksymalna częstotliwość transmisji: 25 MHz
  • Interfejs: szeregowy - SPI
  • Adres fizyczny MAC ustawiany programowo
  • Standard Ethernet: 10Base-T
  • Temperatura pracy: od -40 do 85C
  • Wymiary modułu: 56 x 34 x 16 mm

Wyprowadzenia:

  • GND - Masa
  • VCC - Zasilanie modułu 3.3 V
  • RESET - Reset układu aktywowany jest stanem niskim. Wewnętrznie podciągnięty do VCC (domyślnie w stanie wysokim). Pin toleruje 5V.
  • CS - Chip select magistrali SPI. Podobnie jak RESET aktywowany stanem niskim, domyślnie w stanie wysokim. Również toleruje 5V.
  • SCK - Sygnał zegara magistrali SPI. Toleruje 5V.
  • SI - Linia danych MOSI magistrali SPI. Toleruje 5V.
  • SO - Linia danych MISO magistrali SPI. Toleruje 5V.
  • WOL - Pin nie podłączony. Zaszłość historyczna (kiedyś był tam Wake on Lan, teraz jest NC)
  • INT - Wyjście przerwania wewnętrznego.
  • CLKOUT - Programowalna wyjściowa linia zegarowa.

Biblioteki:

  • EtherCard - biblioteka dla Arduino Uno, Mega, Leonardo, Nano, itp.
